4. モニタリソースの詳細

本章では、CLUSTERPRO で監視を実行する単位であるモニタリソースについての詳細を説明します。

4.1. モニタリソースとは?

モニタリソースとは、指定された監視対象を監視するリソースのことを指します。監視対象の異常を検出した場合には、グループリソースの再起動やフェイルオーバなどを行います。

現在サポートされているモニタリソースは以下です。

モニタリソース名

略称

機能概要

アプリケーション監視

appliw

ディスク RW 監視

diskw

フローティング IP 監視

fipw

IP 監視

ipw

ミラーディスク監視

mdw

NIC Link Up/Down 監視

miiw

マルチターゲット監視

mtw

レジストリ同期監視

regsyncw

ディスク TUR 監視

sdw

サービス監視

servicew

仮想コンピュータ名監視

vcomw

ダイナミックDNS監視

ddnsw

仮想 IP 監視

vipw

CIFS 監視

cifsw

ハイブリッドディスク監視

hdw

ハイブリッドディスク TUR 監視

hdtw

カスタム監視

genw

外部連携監視

mrw

プロセス名監視

psw

DB2 監視

db2w

FTP 監視

ftpw

HTTP 監視

httpw

IMAP4 監視

imap4w

ODBC 監視

odbcw

Oracle 監視

oraclew

POP3 監視

pop3w

PostgreSQL 監視

psqlw

SMTP 監視

smtpw

SQL Server 監視

sqlserverw

Tuxedo 監視

tuxw

WebSphere 監視

wasw

WebLogic 監視

wlsw

WebOTX 監視

otxw

JVM監視

jraw

システム監視

sraw

プロセスリソース監視

psrw

ユーザ空間監視

userw

AWS Elastic IP監視

awseipw

AWS 仮想IP監視

awsvipw

AWS セカンダリIP監視

awssipw

AWS AZ監視

awsazw

AWS DNS 監視

awsdnsw

Azure プローブポート監視

azureppw

Azure ロードバランス監視

azurelbw

Azure DNS 監視

azurednsw

Google Cloud 仮想 IP 監視

gcvipw

Google Cloud ロードバランス監視

gclbw

Google Cloud DNS 監視

gcdnsw

Oracle Cloud 仮想 IP 監視

ocvipw

Oracle Cloud ロードバランス監視

oclbw

4.1.1. モニタリソースの監視タイミング

モニタリソースによる監視は、常時監視と活性時監視の 2 つのタイプがあります。

モニタリソースによって設定可能な監視タイミングが異なります。

  1. 常時
    モニタリソースは常に監視を行います。
  2. 活性時
    特定のグループリソースが活性状態の間、監視を実行します。グループリソースが非活性状態の間は監視を実行しません。
  1. Cluster startup: クラスタ起動

  2. Group activation: グループ活性

  3. Group deactivation: グループ非活性

  4. Stop cluster: クラスタ停止

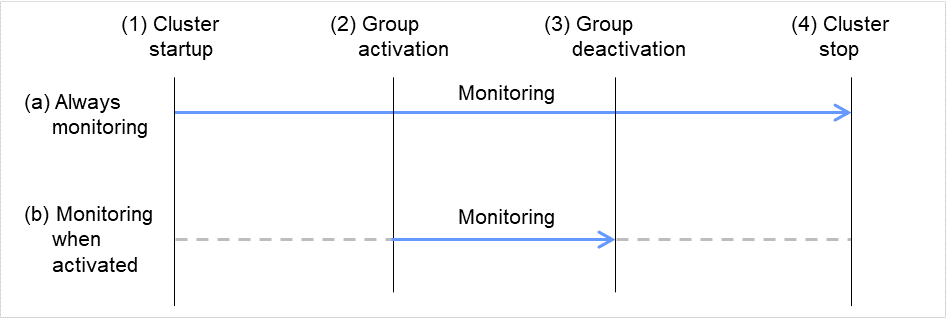

クラスタ起動からクラスタ停止までのうち、常時監視の区間と活性時監視の区間

図 4.1 モニタリソースの常時監視と活性時監視

各モニタリソースの監視タイミングは、初期設定では以下の設定になります。

常時監視 (クラスタ起動時~クラスタ停止時)

  • IP 監視リソース

  • ミラーディスク監視リソース

  • ハイブリッドディスク監視リソース

  • ハイブリッドディスク TUR 監視リソース

  • NIC Link Up/Down 監視リソース

  • ディスク TUR 監視リソース

  • カスタム監視リソース

  • 外部連携監視リソース

  • プロセス名監視リソース

  • システム監視リソース

  • プロセスリソース監視リソース

  • ユーザ空間監視リソース

  • AWS AZ監視リソース

  • Azure ロードバランス監視リソース

  • Google Cloud ロードバランス監視リソース

  • Oracle Cloud ロードバランス監視リソース

活性時監視 (グループ活性時~グループ非活性時)

  • アプリケーション監視リソース

  • ディスク RW 監視リソース

  • フローティング IP 監視リソース

  • マルチターゲット監視リソース

  • レジストリ同期監視リソース

  • サービス監視リソース

  • 仮想コンピュータ名監視リソース

  • ダイナミックDNS監視リソース

  • 仮想 IP 監視リソース

  • CIFS 監視リソース

  • DB2 監視リソース

  • FTP 監視リソース

  • HTTP 監視リソース

  • IMAP4 監視リソース

  • ODBC 監視リソース

  • Oracle 監視リソース

  • POP3 監視リソース

  • PostgreSQL 監視リソース

  • SMTP 監視リソース

  • SQL Server 監視リソース

  • Tuxedo 監視リソース

  • WebSphere 監視リソース

  • WebLogic 監視リソース

  • WebOTX 監視リソース

  • JVM 監視リソース

  • AWS Elastic IP監視リソース

  • AWS 仮想IP監視リソース

  • AWS セカンダリ IP 監視リソース

  • AWS DNS 監視リソース

  • Azure プローブポート監視リソース

  • Azure DNS 監視リソース

  • Google Cloud 仮想 IP 監視リソース

  • Oracle Cloud 仮想 IP 監視リソース

モニタリソース

監視タイミング

対象リソース

アプリケーション監視リソース

活性時 (固定)

appli

ディスク RW 監視リソース

常時または活性時

全て

フローティング IP 監視リソース

活性時 (固定)

fip

IP 監視リソース

常時または活性時

全て

ミラーディスク監視リソース

常時 (固定)

-

NIC Link Up/Down 監視リソース

常時または活性時

全て

マルチターゲット監視リソース

常時または活性時

全て

レジストリ同期監視リソース

活性時 (固定)

regsync

ディスク TUR 監視リソース

常時または活性時

sd

サービス監視リソース

常時または活性時

全て

仮想コンピュータ名監視リソース

活性時 (固定)

vcom

ダイナミックDNS監視リソース

活性時 (固定)

ddns

仮想 IP 監視リソース

活性時 (固定)

vip

CIFS 監視リソース

活性時 (固定)

cifs

ハイブリッドディスク監視

常時 (固定)

-

ハイブリッドディスク TUR 監視

常時または活性時

hd

カスタム監視リソース

常時または活性時

全て

外部連携監視リソース

常時 (固定)

-

プロセス名監視リソース

常時または活性時

全て

DB2 監視リソース

活性時 (固定)

全て

FTP 監視リソース

活性時 (固定)

全て

HTTP 監視リソース

活性時 (固定)

全て

IMAP4 監視リソース

活性時 (固定)

全て

ODBC 監視リソース

活性時 (固定)

全て

Oracle 監視リソース

活性時 (固定)

全て

POP3 監視リソース

活性時 (固定)

全て

PostgreSQL 監視リソース

活性時 (固定)

全て

SMTP 監視リソース

活性時 (固定)

全て

SQL Server 監視リソース

活性時 (固定)

全て

Tuxedo 監視リソース

活性時 (固定)

全て

WebSphere 監視リソース

活性時 (固定)

全て

WebLogic 監視リソース

活性時 (固定)

全て

WeblOTX 監視リソース

活性時 (固定)

全て

JVM監視リソース

常時または活性時

全て

システム監視リソース

常時 (固定)

全て

プロセスリソース監視リソース

常時 (固定)

全て

ユーザ空間監視リソース

常時 (固定)

-

AWS Elastic IP 監視リソース

活性時 (固定)

awseip

AWS 仮想 IP 監視リソース

活性時 (固定)

awsvip

AWS セカンダリ IP 監視リソース

活性時 (固定)

awssip

AWS AZ 監視リソース

常時 (固定)

-

AWS DNS 監視リソース

活性時 (固定)

awsdns

Azure プローブポート監視リソース

活性時 (固定)

azurepp

Azure ロードバランス監視リソース

常時 (固定)

azurepp

Azure DNS 監視リソース

活性時 (固定)

azuredns

Google Cloud 仮想 IP 監視リソース

活性時 (固定)

gcvip

Google Cloud ロードバランス監視リソース

常時 (固定)

gcvip

Google Cloud DNS モニタリソース

活性時 (固定)

gcdns

Oracle Cloud 仮想 IP 監視リソース

活性時 (固定)

ocvip

Oracle Cloud ロードバランス監視リソース

常時 (固定)

ocvip

4.1.2. モニタリソースの擬似障害 発生/解除

モニタリソースは擬似的に障害を発生させることが可能です。また、それを解除することもできます。擬似障害の発生/解除を行う方法は以下の 2 つの方法があります。

  • Cluster WebUI (検証モード) による操作
    Cluster WebUI (検証モード) では、制御が不可能なモニタリソースの右クリックメニューが無効になります。
  • [clpmonctrl] コマンドによる操作
    [clpmonctrl] コマンドでは、コマンドの実行サーバ、または指定したサーバのモニタリソースに対して制御を行います。制御が不可能なモニタリソースに対して実行した場合、コマンドの実行自体は成功しますが、擬似障害を発生させることはできません。

モニタリソースには、擬似障害の発生/解除が可能なものと不可能なものがあります。本ガイドの「9. CLUSTERPRO コマンドリファレンス」の「モニタリソースを制御する (clpmonctrl コマンド)」を参照してください。

擬似障害発生状態で下記の操作を行った場合、モニタリソースの擬似障害が解除されます。

  • Cluster WebUI (検証モード) で、モニタリソースの [擬似障害解除] を実行した場合
  • Cluster WebUI のモードを、[検証モード] から他のモードに変更する際に出力されるダイアログで [はい] を選択した場合
  • clpmonctrlコマンドに -nオプションを指定した場合
  • クラスタを停止した場合
  • クラスタをサスペンドした場合

4.1.3. モニタリソースの監視インターバルのしくみ

全てのモニタリソースは、監視インターバル毎に監視が行われます。

以下は、この監視インターバルの設定による正常または、異常時におけるモニタリソースへの監視の流れを時系列で表した説明です。

監視正常検出時

図は、クラスタ起動後に監視を開始または再開した際の動作を表しています。 監視メインプロセス(Main monitoring process)が監視結果を受け取ると、監視インターバル(Monitor interval)の時間を空けて、繰り返し、監視が起動されます。

下記の値が設定されている場合の挙動の例:

<監視>
監視インターバル 30 秒
監視タイムアウト 60 秒
監視リトライ回数 0 回

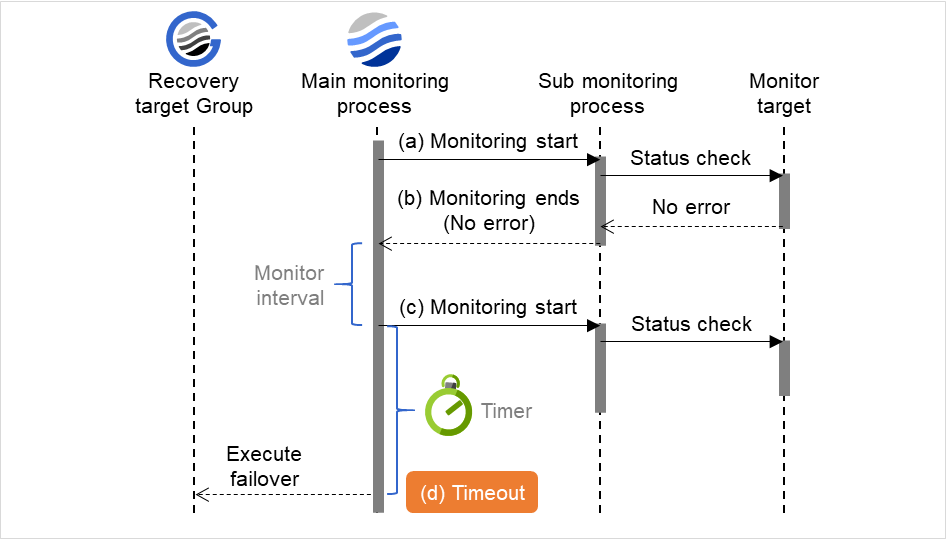

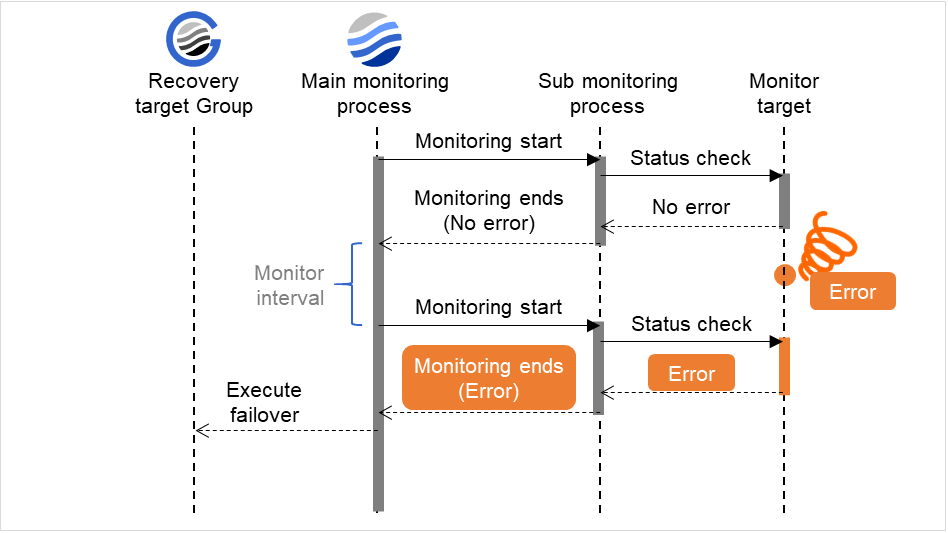

監視メインプロセスと監視サブプロセス、および監視インターバル

図 4.2 監視インターバル(監視正常検出時)

監視異常検出時 (監視リトライ設定なし)

図は、監視対象(Monitor target)で異常が発生し、それが検出された後の動作を表しています。 監視メインプロセス(Main monitoring process)が監視結果(異常)を受け取ると、回復対象グループに対してフェイルオーバを実行します。

監視異常発生後、次回監視で監視異常を検出し回復対象に対してフェイルオーバが行われます。

下記の値が設定されている場合の挙動の例:

<監視>
監視インターバル 30 秒
監視タイムアウト 60 秒
監視リトライ回数 0 回
<異常検出>
回復対象 グループ
回復スクリプト実行回数 0 回
最大再活性回数 0 回
最大フェイルオーバ回数 1 回
最終動作 何もしない
監視メインプロセスと監視サブプロセス、および監視インターバル

図 4.3 監視インターバル(監視異常検出時 ・監視リトライ設定なし)

監視異常検出時 (監視リトライ設定あり)

図は、監視対象(Monitor target)で異常が発生し、それが検出された後の動作を表しています。 監視メインプロセス(Main monitoring process)が監視結果(異常)を受け取ると、設定された監視リトライ回数に達するまで、監視動作を実行します。それでも監視対象が回復しない場合、回復対象グループに対してフェイルオーバを実行します。

監視異常発生後、次回監視で監視異常を検出し監視リトライ以内で回復しなければ、回復対象に対してフェイルオーバが行われます。

下記の値が設定されている場合の挙動の例:

<監視>
監視インターバル 30 秒
監視タイムアウト 60 秒
監視リトライ回数 2 回
<異常検出>
回復対象 グループ
回復スクリプト実行回数 0 回
最大再活性回数 0 回
最大フェイルオーバ回数 1 回
最終動作 何もしない

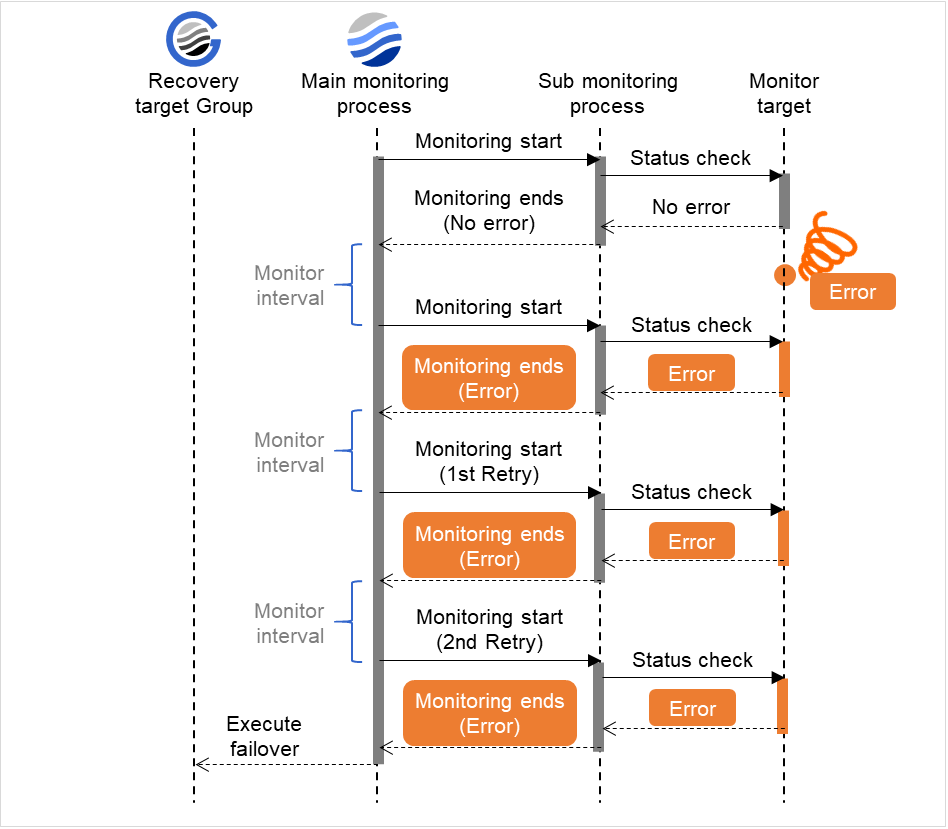

監視メインプロセスと監視サブプロセス、および監視インターバル

図 4.4 監視インターバル(監視異常検出時 ・監視リトライ設定あり)

監視タイムアウト検出時 (監視リトライ設定なし)

図は、設定された時間内に監視処理が終わらなかった場合の動作を表しています。 監視メインプロセス(Main monitoring process)が監視を起動した後、監視タイムアウトに設定された時間内に監視結果が得られなかった場合、回復対象グループに対してフェイルオーバを実行します。

監視タイムアウト発生後、直ぐに回復対象への回復動作に対してフェイルオーバが行われます。

下記の値が設定されている場合の挙動の例:

<監視>
監視インターバル 30 秒
監視タイムアウト 60 秒
監視リトライ回数 0 回
<異常検出>
回復対象 グループ
回復スクリプト実行回数 0 回
最大再活性回数 0 回
最大フェイルオーバ回数 1 回
最終動作 何もしない
監視メインプロセスと監視サブプロセス、および監視インターバル

図 4.5 監視インターバル(監視タイムアウト検出時 ・監視リトライ設定なし)

監視タイムアウト検出時 (監視リトライ設定あり)

図は、設定された時間内に監視処理が終わらなかった場合の動作を表しています。 監視メインプロセス(Main monitoring process)が監視を起動した後、監視タイムアウトに設定された時間内に監視結果が得られなかった場合、設定された監視リトライ回数に達するまで、監視動作を実行します。それでも監視結果が得られなかった場合、回復対象グループに対してフェイルオーバを実行します。

監視タイムアウト発生後、監視リトライを行い回復対象に対してフェイルオーバが行われます。

下記の値が設定されている場合の挙動の例:

<監視>
監視インターバル 30 秒
監視タイムアウト 60 秒
監視リトライ回数 1 回
<異常検出>
回復対象 グループ
回復スクリプト実行回数 0 回
最大再活性回数 0 回
最大フェイルオーバ回数 1 回
最終動作 何もしない
監視メインプロセスと監視サブプロセス、および監視インターバル

図 4.6 監視インターバル(監視タイムアウト検出時 ・監視リトライ設定あり)

4.1.4. モニタリソースによる異常検出時の動作

異常検出時には回復対象に対して以下の回復動作が行われます。

  • 監視対象の異常を検出すると回復スクリプトを実行します。

  • 回復スクリプト実行回数の回復スクリプト実行後、回復対象の再活性化を行います。再活性前スクリプト実行が設定されている場合はスクリプトを実行後に再活性化を行います。

  • 再活性化しきい値の再活性化に失敗した場合、フェイルオーバを行います。フェイルオーバ前スクリプト実行が設定されている場合はスクリプトを実行後にフェイルオーバを行います。

  • 最大フェイルオーバ回数のフェイルオーバを行っても異常を検出する場合、最終動作を行います。(フェイルオーバ回数は、回復対象がグループリソースまたはフェイルオーバグループの場合、クラスタ内で共有され、回復対象が All Groups の場合、サーバ毎にカウントされます。) 最終動作前スクリプト実行が設定されている場合はスクリプトを実行後に最終動作を行います。

回復動作が実行されるか否かは、回復対象の状態によって変わります。

回復対象

状態

再活性化 1

フェイルオーバ 2

最終動作 3

グループリソース/
フェイルオーバグループ

停止済

No

No

No

起動/停止中

No

No

No

起動済

Yes

Yes

Yes

異常

Yes

Yes

Yes

LocalServer

-

-

-

Yes

Yes:回復動作が行われる No:回復動作が行われない

1

再活性化しきい値に 1 以上が設定されている場合のみに有効になります。

2

フェイルオーバしきい値に 1 以上が設定されている場合のみに有効になります。

3

最終動作に"何もしない"以外が設定されている場合のみに有効になります。

注釈

モニタリソースの異常検出時の設定で回復対象にグループリソース (例: ディスクリソース、アプリケーションリソース) を指定し、モニタリソースが異常を検出した場合の回復動作遷移中 (再活性化 → フェイルオーバ → 最終動作) には、以下のコマンドまたは Cluster WebUI から以下の操作を行わないでください。
  • クラスタの停止/サスペンド

  • グループの起動/停止/移動

モニタリソース異常による回復動作遷移中に上記の制御を行うと、そのグループの他のグループリソースが停止しないことがあります。
また、モニタリソース異常状態であっても最終動作実行後であれば上記制御を行うことが可能です。
[フェイルオーバ回数のカウント単位] が"サーバ"の場合
モニタリソースの状態が異常から復帰 (正常) した場合は、再活性化回数、フェイルオーバ回数、最終動作の実行要否はリセットされます。

[フェイルオーバ回数のカウント単位] が"クラスタ"の場合

モニタリソースの状態が異常から復帰 (正常) した場合は、再活性化回数、フェイルオーバ回数、最終動作の実行要否はリセットされます。ただし、回復対象としてグループリソース/フェイルオーバグループが指定されている場合は、同一の回復対象が指定されている全てのモニタリソースの状態が正常状態になった場合のみ、これらのカウンタがリセットされます。
回復動作の再活性化回数およびフェイルオーバ回数は、回復動作に失敗した場合でも 1 回としてカウントされることに注意してください。

以下は、IP 監視リソースの IP アドレスとしてゲートウェイを指定した場合で片サーバのみ異常を検出する時の流れを説明します。

下記の値が設定されている場合の挙動の例:

<監視>
インターバル 30 秒
タイムアウト 30 秒
リトライ回数 3 回
<異常検出>
回復対象 フェイルオーバグループ A
回復スクリプト実行回数 3 回
最大再活性回数 3 回
最大フェイルオーバ回数 サーバ数に合わせる (以下のケースでは 2 回)
最終動作 何もしない

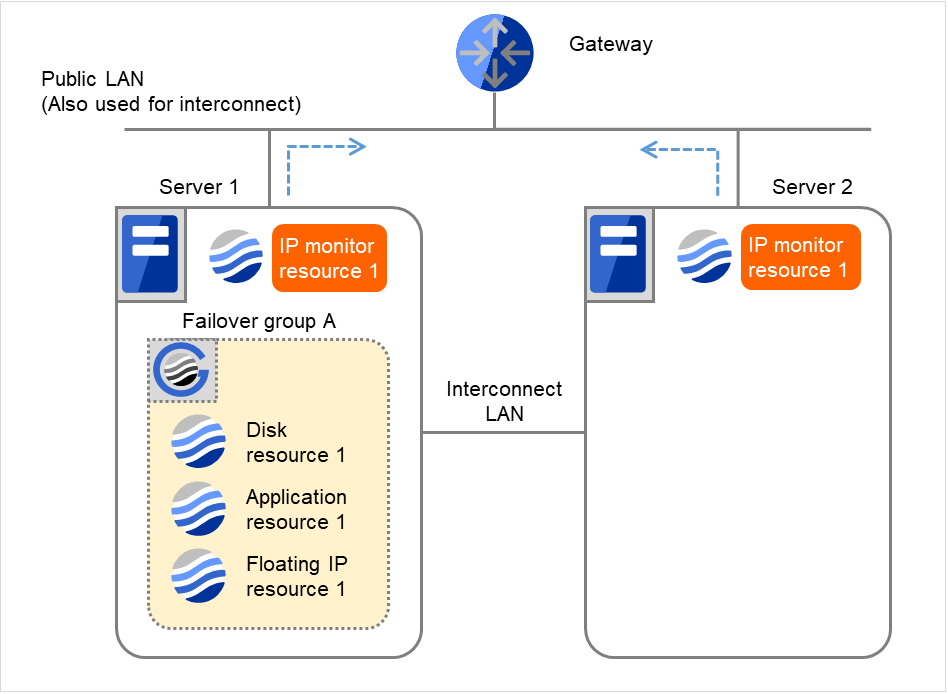

  1. 図は、2台のサーバにおいてIP監視リソースが監視を行う場合の例です。IP monitor resource 1は、インターバル毎にGatewayのIPアドレスに対して、生存確認を行います。

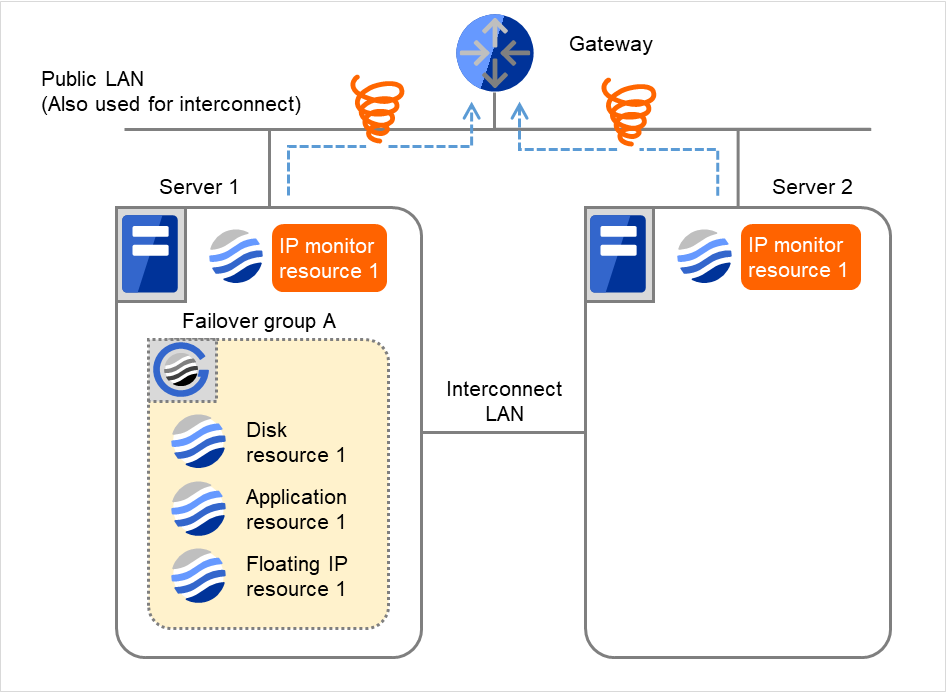

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.7 IP 監視リソース異常検出の流れ(片サーバのみ異常検出) (1)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    0

    0

    再活性化回数

    0

    0

    フェイルオーバ回数

    0

    0

  2. IP monitor resource 1の監視が異常を検出しました(LANケーブルの断線、NICの故障など)。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.8 IP監視リソース異常検出の流れ(片サーバのみ異常検出) (2)

  3. IP monitor resource 1は監視を3回までリトライします。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.9 IP監視リソース異常検出の流れ(片サーバのみ異常検出) (3)

  4. 監視リトライオーバした場合、Server 1で回復スクリプトの実行を開始します。
    "回復スクリプト実行回数" は各サーバでの回復スクリプトの実行回数です。
    これはServer 1での1回目の回復スクリプト実行です。
    Server 2では、Failover group Aが "停止済" のため、回復動作は行われません。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.10 IP監視リソース異常検出の流れ(片サーバのみ異常検出) (4)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    0

    0

    フェイルオーバ回数

    0

    0

  5. Server 1で回復スクリプト実行回数を超えた場合、Server 1でFailover group Aの再活性処理を開始します。
    "再活性化回数" は各サーバでの再活性化の回数を表しています。
    これは Server 1での1回目の再活性化処理です。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.11 IP監視リソース異常検出の流れ(片サーバのみ異常検出) (5)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    3

    0

    フェイルオーバ回数

    0

    0

  6. Server 1で再活性化しきい値を超えた場合、Server 1で Failover group Aのフェイルオーバ処理を開始します。
    "フェイルオーバしきい値" は各サーバでのフェイルオーバの回数を表しています。
    これは Server 1での1回目のフェイルオーバ処理です。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.12 IP監視リソース異常検出の流れ(片サーバのみ異常検出) (6)

  7. Failover group AをServer 1からServer 2へフェイルオーバします。
    Server 2でFailover group Aのフェイルオーバ処理を完了します。

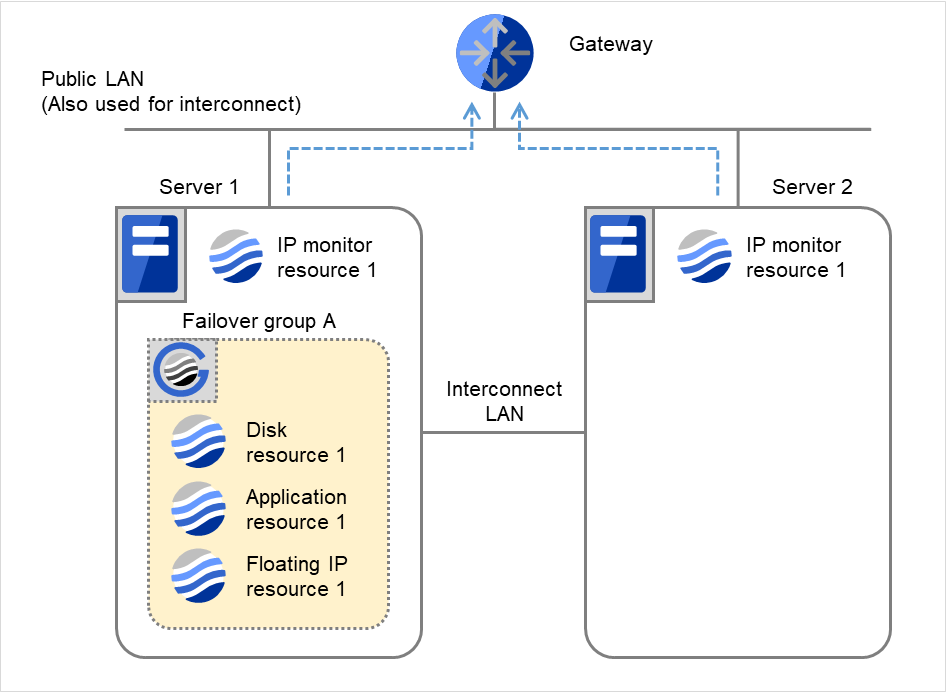

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.13 IP監視リソース異常検出の流れ(片サーバのみ異常検出) (7)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    3

    0

    フェイルオーバ回数

    1

    1

サーバ 2 では、IP 監視リソース 1 が正常なのでフェイルオーバグループ A がフェイルオーバすることにより運用を継続することができます。

以下は、IP 監視リソースの IP アドレスとしてゲートウェイを指定した場合で、両サーバが異常を検出する時の流れを説明します。

下記の値が設定されている場合の挙動の例:

<監視>
インターバル 30 秒
タイムアウト 30 秒
リトライ回数 3 回
<異常検出>
回復対象 フェイルオーバグループ A
回復スクリプト実行回数 3 回
最大再活性回数 3 回
最大フェイルオーバ回数 サーバ数に合わせる (以下のケースでは 2 回)
最終動作 何もしない
  1. 図は、2台のサーバにおいてIP監視リソースが監視を行う場合の例です。
    IP monitor resource 1は、インターバル毎にGatewayのIPアドレスに対して、生存確認を行います。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

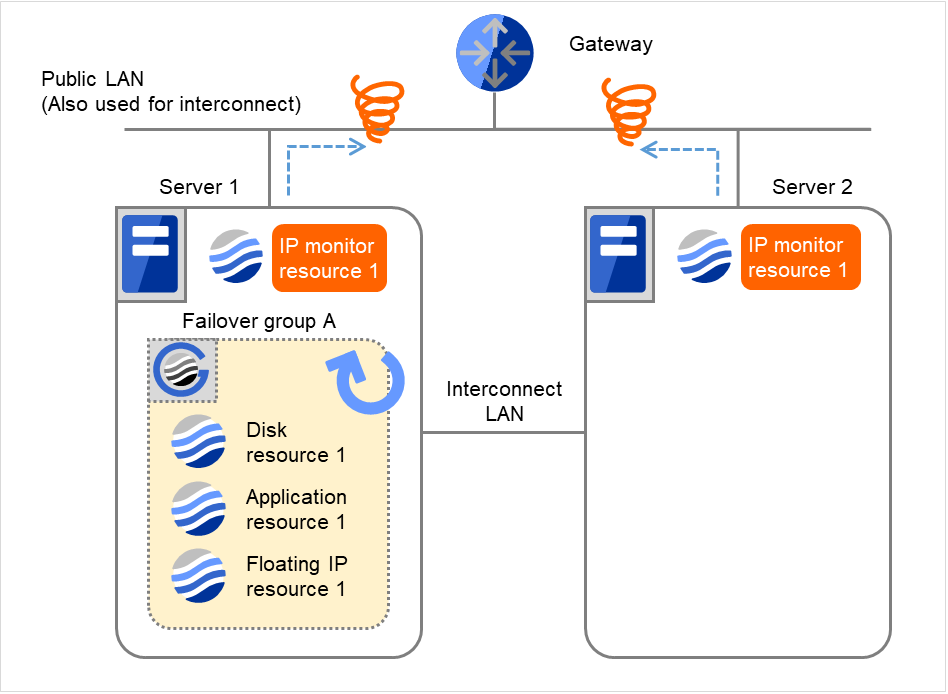

    図 4.14 IP 監視リソース異常検出の流れ(両サーバで異常検出) (1)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    0

    0

    再活性化回数

    0

    0

    フェイルオーバ回数

    0

    0

  2. Server 1、Server 2で、IP monitor resource 1の監視が異常を検出しました(LANケーブルの断線、NICの故障など)

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.15 IP 監視リソース異常検出の流れ(両サーバで異常検出) (2)

  3. IP monitor resource 1は監視を3回までリトライします。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.16 IP 監視リソース異常検出の流れ(両サーバで異常検出) (3)

  4. 監視リトライオーバした場合、Server 1で回復スクリプトの実行を開始します。
    "回復スクリプト実行回数" は各サーバでの回復スクリプトの実行回数です。
    これはServer 1での1回目の回復スクリプト実行です。
    Server 2では、Failover group Aが "停止済" のため、回復動作は行われません。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.17 IP 監視リソース異常検出の流れ(両サーバで異常検出) (4)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    0

    0

    フェイルオーバ回数

    0

    0

  5. Server 1で回復スクリプト実行回数を超えた場合、Server 1でFailover group Aの再活性処理を開始します。
    "再活性化回数" は各サーバでの再活性化の回数を表しています。
    これは Server 1での1回目の再活性化処理です。
    Server 2では、Failover group Aが "停止済" のため、回復動作は行われません。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.18 IP 監視リソース異常検出の流れ(両サーバで異常検出) (5)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    3

    0

    フェイルオーバ回数

    0

    0

  6. Server 1で再活性化しきい値を超えた場合、Server 1で Failover group Aのフェイルオーバ処理を開始します。
    "フェイルオーバしきい値" は各サーバでのフェイルオーバの回数を表しています。
    これは Server 1での1回目のフェイルオーバ処理です。
    Server 2では、Failover group Aが "停止済" のため、回復動作は行われません。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.19 IP 監視リソース異常検出の流れ(両サーバで異常検出) (6)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    3

    0

    フェイルオーバ回数

    1

    1

  7. Failover group AをServer 1からServer 2へフェイルオーバします。
    Server 2で IP monitor resource 1の監視異常が継続しています。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.20 IP 監視リソース異常検出の流れ(両サーバで異常検出) (7)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    3

    0

    フェイルオーバ回数

    1

    1

  8. IP monitor resource 1は監視を3回までリトライします。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.21 IP 監視リソース異常検出の流れ(両サーバで異常検出) (8)

  9. IP monitor resource 1が監視リトライオーバした場合、異常が継続すれば回復スクリプト実行を3回までリトライします。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.22 IP 監視リソース異常検出の流れ(両サーバで異常検出) (9)

  10. Server 2でも回復スクリプト実行処理でリトライオーバした場合、異常が継続すれば Failover group Aの再活性処理を 3回までリトライします。

ゲートウェイ、および2台のサーバとその中のIP監視リソース

図 4.23 IP 監視リソース異常検出の流れ(両サーバで異常検出) (10)

Server 1
IP monitor resource 1
Server 2
IP monitor resource 1

回復スクリプト実行回数

3

3

再活性化回数

3

3

フェイルオーバ回数

1

1

  1. Server 2で再活性化処理でリトライオーバした場合、Server 2で Failover group Aのフェイルオーバ処理を開始します。
    これは Server 2での1回目のフェイルオーバ処理です。
ゲートウェイ、および2台のサーバとその中のIP監視リソース

図 4.24 IP 監視リソース異常検出の流れ(両サーバで異常検出) (11)

Server 1
IP monitor resource 1
Server 2
IP monitor resource 1

回復スクリプト実行回数

3

3

再活性化回数

3

3

フェイルオーバ回数

2

2

  1. Failover group AをServer 2からServer 1へフェイルオーバします。
    Server 1で IP monitor resource 1の監視異常が継続します。
ゲートウェイ、および2台のサーバとその中のIP監視リソース

図 4.25 IP 監視リソース異常検出の流れ(両サーバで異常検出) (12)

Server 1
IP monitor resource 1
Server 2
IP monitor resource 1

回復スクリプト実行回数

3

3

再活性化回数

3

3

フェイルオーバ回数

2

2

  1. Server 1でIP monitor resource 1の監視を3回までリトライします。

ゲートウェイ、および2台のサーバとその中のIP監視リソース

図 4.26 IP 監視リソース異常検出の流れ(両サーバで異常検出) (13)

  1. Server 1において、再度Disk monitor resource 1の監視でリトライオーバした場合、再活性化しきい値が3であるため、再活性処理は実行しません。
    また、フェイルオーバしきい値が1なので フェイルオーバ処理も実行せず、最終動作に設定された動作を開始します。
    Server 1で IP monitor resource 1の最終動作を開始します。
    "最終動作" はフェイルオーバがリトライオーバした後の動作です。
ゲートウェイ、および2台のサーバとその中のIP監視リソース

図 4.27 IP 監視リソース異常検出の流れ(両サーバで異常検出) (14)

【補足】

監視しているサーバでモニタリソースが異常から正常に状態変化すると、再活性化回数とフェイルオーバ回数は 0 にリセットされ、次回監視異常時には同様に回復動作を行います。

4.1.5. 監視異常からの復帰 (正常)

監視異常を検出し、回復動作遷移中または全ての回復動作を完了後にモニタリソースの 復帰を検出すると、そのモニタリソースが保持している以下のしきい値に対する回数カウンタはリセットされます。ただし、回復対象としてグループリソース/フェイルオーバグループが指定されている場合は、同一の回復対象が指定されている全てのモニタリソースの状態が正常状態になった場合のみ、これらのカウンタがリセットされます。

  • 再活性回数

  • フェイルオーバ回数

最終動作については、実行要否がリセット (実行要に) されます。

以下は「 モニタリソースによる異常検出時の動作 」の最終動作実行後から 監視が正常に復帰し、再度監視が異常になる流れを説明します。

[設定例]

<監視>
インターバル 30 秒
タイムアウト 30 秒
リトライ回数 3 回
<異常検出>
回復対象 フェイルオーバグループ A
回復スクリプト実行回数 3 回
最大再活性回数 3 回
最大フェイルオーバ回数 サーバ数に合わせる (以下のケースでは 2 回)
最終動作 何もしない
を指定している場合の挙動の例
  1. 図は、2台のサーバにおいてIP監視リソースが監視を行う場合の例です。
    回復動作を全て実行後、監視異常が継続しています。
    Server 1は IP monitor resource 1の最終動作実行済の状態です。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.28 IP監視リソース異常検出の流れ(監視異常からの復帰・正常) (1)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    3

    再活性化回数

    3

    3

    フェイルオーバ回数

    2

    2

  2. Gatewayが復旧した場合、IP monitor resource 1の監視が正常を検出します。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.29 IP監視リソース異常検出の流れ(監視異常からの復帰・正常) (2)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    0

    0

    再活性化回数

    0

    0

    フェイルオーバ回数

    0

    0

    監視対象リソースが正常になったことを検出したため、再活性化回数およびフェイルオーバ回数はリセットされます。

  3. 再度、IP monitor resource 1の監視が異常を検出した場合です。

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.30 IP監視リソース異常検出の流れ(監視異常からの復帰・正常) (3)

  4. IP monitor resource 1の監視を3回までリトライします。
    "リトライ回数" は、このサーバでのリトライ回数です。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.31 IP監視リソース異常検出の流れ(監視異常からの復帰・正常) (4)

    Server 1
    IP monitor resource 1

    回復スクリプト実行回数

    0

    再活性化回数

    0

    フェイルオーバ回数

    0

  5. 監視リトライオーバした場合、Server 1で回復スクリプト実行処理を開始します。 "回復スクリプト実行回数" は各サーバでの回復スクリプトの実行回数です。 これはServer 1での1回目の回復スクリプト実行処理です。 Server 2では、Failover group Aが "停止済" のため、回復動作は行われません。

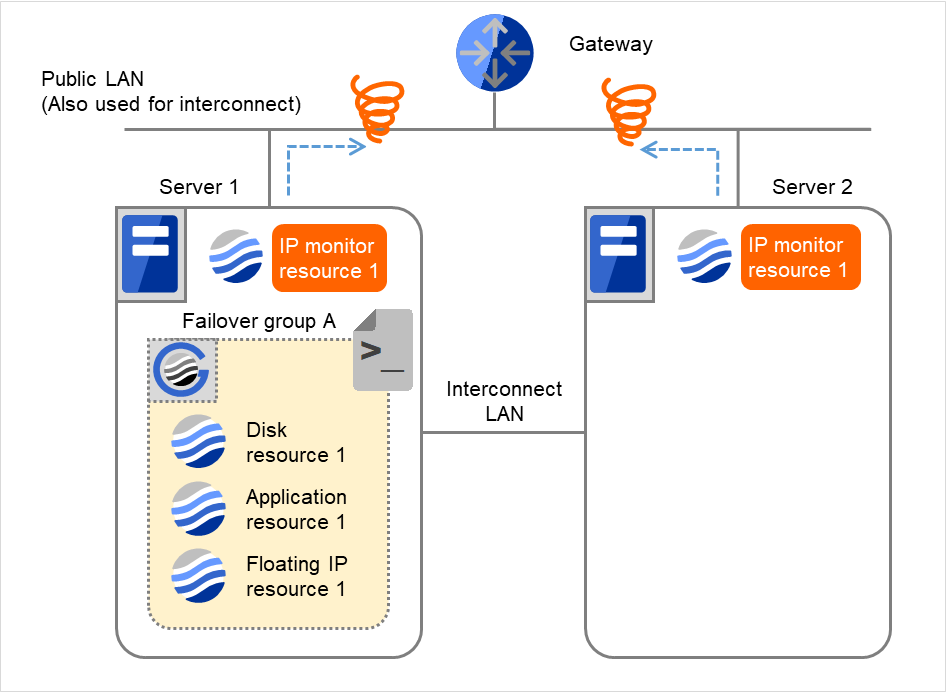

    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.32 IP監視リソース異常検出の流れ(監視異常からの復帰・正常) (5)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    0

    0

    フェイルオーバ回数

    0

    0

  6. Server 1で回復スクリプト実行回数を超えた場合、Server 1でFailover group Aの再活性処理を開始します。
    "再活性化回数" は各サーバでの再活性化の回数です。
    これは Server 1での1回目の再活性化処理です。
    以前に監視対象リソースが正常になったことを検出して再活性化回数がリセットされているため再度、再活性化処理を行います。
    ゲートウェイ、および2台のサーバとその中のIP監視リソース

    図 4.33 IP監視リソース異常検出の流れ(監視異常からの復帰・正常) (6)

    Server 1
    IP monitor resource 1
    Server 2
    IP monitor resource 1

    回復スクリプト実行回数

    3

    0

    再活性化回数

    3

    0

    フェイルオーバ回数

    0

    0

4.1.6. 回復動作時の回復対象活性/非活性異常

モニタリソースの監視先と回復対象のグループリソースが同一のデバイスの場合で監視異常を検出すると、回復動作中にグループリソースの活性/非活性異常を検出する場合があります。

以下はディスク TUR 監視リソースの監視先とフェイルオーバグループ A のディスクリソースを同一デバイスに指定した場合の回復動作の流れを説明します。

[ディスク TUR 監視リソースの設定例]

<監視>
インターバル 60 秒
タイムアウト 120 秒
リトライ回数 0 回
<異常検出>
回復対象 フェイルオーバグループ A
回復スクリプト実行回数 0 回
最大再活性回数 0 回
最大フェイルオーバ回数 サーバ数に合わせる (以下のケースでは 2 回)
最終動作 グループ停止

[フェイルオーバグループ A : ディスクリソースの設定例]

<活性異常>
活性リトライしきい値 0 回
フェイルオーバしきい値 サーバ数に合わせる (以下のケースでは 2 回)
最終動作 何もしない (次のリソースを活性しない)
<非活性異常>
非活性リトライしきい値 0 回
最終動作 クラスタサービス停止と OS シャットダウン
モニタリソースの最大再活性回数とグループリソースの活性リトライしきい値は、共に設定 回数が 0 回のため遷移図内では省略します。
  1. 図は、2台のサーバにおいてディスクTUR監視リソースが監視を行う場合の例です。 Server 1、Server 2で Disk TUR monitor resource 1、Failover group Aの活性処理を開始します。 インターバル毎にデバイスへTURのioctlを実行します。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.34 ディスクTUR監視リソース異常検出の流れ (1)

    Server 1

    Server 2

    Disk TUR monitor resource 1
    フェイルオーバ回数

    0

    0

    Disk resource 1
    フェイルオーバ回数

    0

    0

  2. Server 1、Server 2で Disk TUR monitor resource 1の監視が異常(TURのioctlに失敗)を検出しました。
    ディスクデバイスの障害箇所によっては、ディスクリソースの非活性処理で異常を検出する場合があります。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.35 ディスクTUR監視リソース異常検出の流れ (2)

  3. Server 1でDisk TUR monitor resource 1の監視異常により、Failover group Aのフェイルオーバ処理を開始します。
    モニタリソースのフェイルオーバしきい値は、各サーバでのフェイルオーバの回数です。
    これはServer 1での一回目のフェイルオーバ処理です。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.36 ディスクTUR監視リソース異常検出の流れ (3)

    Server 1

    Server 2

    Disk TUR monitor resource 1
    フェイルオーバ回数

    1

    1

    Disk resource 1
    フェイルオーバ回数

    0

    0

  4. Server 2でフェイルオーバ処理によるDisk resource 1の活性に失敗しました。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.37 ディスクTUR監視リソース異常検出の流れ (4)

  5. Server 2でDisk resource 1の活性異常により、Failover group Aのフェイルオーバ処理を開始します。
    グループリソースのフェイルオーバしきい値は、各サーバでのフェイルオーバの回数です。
    これはServer 2での一回目のフェイルオーバ処理です。
    ディスクデバイスの障害箇所によっては、ディスクリソースの非活性処理で異常を検出する場合があります。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.38 ディスクTUR監視リソース異常検出の流れ (5)

    Server 1

    Server 2

    Disk TUR monitor resource 1
    フェイルオーバ回数

    1

    1

    Disk resource 1
    フェイルオーバ回数

    1

    1

    サーバ 2 でもサーバ 1 と同様にディスク TUR 監視リソース 1 の異常を検出していますが、回復対象である "フェイルオーバグループ A" が起動中のため回復動作は行われません。

    モニタリソースが回復対象に対して回復動作を行う条件については、「 モニタリソースによる異常検出時の動作 」を参照してください。

  6. Server 1でフェイルオーバ処理によるDisk resource 1の活性に失敗しました。
    ディスクデバイスの障害箇所によっては、ディスクリソースの非活性処理で異常を検出する場合があります。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.39 ディスクTUR監視リソース異常検出の流れ (6)

    Server 1

    Server 2

    Disk TUR monitor resource 1
    フェイルオーバ回数

    1

    1

    Disk resource 1
    フェイルオーバ回数

    1

    1

  7. Server 1でDisk resource 1の活性異常により Failover group Aのフェイルオーバ処理を開始します。
    これは Server 1での一回目のフェイルオーバ処理です。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.40 ディスクTUR監視リソース異常検出の流れ (7)"

    Server 1

    Server 2

    Disk TUR monitor resource 1
    フェイルオーバ回数

    1

    1

    Disk resource 1
    フェイルオーバ回数

    2

    2

  8. Server 2でフェイルオーバ処理によるDisk resource 1の活性に失敗しました。
    ディスクデバイスの障害箇所によっては、ディスクリソースの非活性処理で異常を検出する場合があります。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.41 ディスクTUR監視リソース異常検出の流れ (8)

    サーバ 2 では、ディスクリソース 1 の活性異常によるフェイルオーバ回数がしきい値を超えているため、最終動作を実行します。

    ただし、最終動作には "何もしない (次のリソースを活性しない)" が設定されているため、フェイルオーバグループ A の残りのグループリソースは活性されず、起動処理は異常終了となります。

  9. Server 2でDisk resource 1の活性異常により最終動作を実行しました。
    フェイルオーバグループAは活性異常状態です。
    ディスクデバイスの障害箇所によっては、ディスクリソースの非活性処理で異常を検出する場合があります。
    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.42 ディスクTUR監視リソース異常検出の流れ (9)

  10. Server 2でDisk TUR monitor resource 1の監視異常によりFailover group Aのフェイルオーバ処理を開始します。
    これはServer 2での1回目のフェイルオーバ処理です。
2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

図 4.43 ディスクTUR監視リソース異常検出の流れ (10)

Server 1

Server 2

Disk TUR monitor resource 1
フェイルオーバ回数

2

2

Disk resource 1
フェイルオーバ回数

2

2

  1. Server 1でフェイルオーバ処理によるDisk resource 1の活性に失敗しました。

2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

図 4.44 ディスクTUR監視リソース異常検出の流れ (11)

サーバ 1 でもサーバ 2 と同様に、ディスクリソース 1 の活性異常によるフェイルオーバ 回数がしきい値を超えているため、最終動作を実行します。

ただし、最終動作には "何もしない (次のリソースを活性しない)" が設定されているため、フェイルオーバグループ A の残りのグループリソースは活性されず、起動処理は異常終了となります。

ディスクデバイスの障害箇所によっては、ディスクリソースの非活性処理で異常を検出する場合があります。

  1. Server 1でDisk TUR monitor resource 1の監視異常によりFailover group Aの最終動作(グループ停止)処理を開始します。

    サーバ 1 では、ディスク TUR 監視リソース 1 の監視異常によるフェイルオーバ回数が しきい値を超えているため、最終動作を実行します。

2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

図 4.45 ディスクTUR監視リソース異常検出の流れ (12)

  1. サーバ 1 で実行されたディスク TUR 監視リソース 1 の最終動作によりフェイルオーバ グループ A が停止したため、これ以降でディスク TUR 監視リソース 1 の監視異常を検出しても何も起こりません。

ただし、サーバ 2 ではディスク TUR 監視リソース 1 の最終動作がまだ実行されていないため、フェイルオーバグループ A を手動で起動した場合は、ディスク TUR 監視リソース 1の最終動作が実行されます。

4.1.7. 回復スクリプト、回復動作前スクリプトについて

モニタリソースの異常検出時に、回復スクリプトを実行させることが可能です。また、回復対象の再活性化、フェイルオーバ、最終動作を実行する前に回復動作前スクリプトを実行させることも可能です。

いずれの場合でも共通のスクリプトファイルが実行されます。

回復スクリプト、回復動作前スクリプトで使用する環境変数

CLUSTERPRO はスクリプトを実行する場合に、どの状態で実行したか (回復動作種別) などの情報を環境変数にセットします。

スクリプト内で下図の環境変数を分岐条件として、システム運用にあった処理内容を記述できます。

環境変数

環境変数の値

意味

CLP_MONITORNAME
…モニタリソース名

モニタリソース名

回復スクリプト、回復動作前スクリプトを実行する原因となる異常を検出したモニタリソース名を示します。

CLP_VERSION_FULL
…CLUSTERPROフルバージョン

CLUSTERPROフルバージョン

CLUSTERPROのフルバージョンを示す。
(例) 13.02
CLP_VERSION_MAJOR
…CLUSTERPROメジャーバージョン

CLUSTERPROメジャーバージョン

CLUSTERPROのメジャーバージョンを示す。
(例)13
CLP_PATH
…CLUSTERPROインストールパス

CLUSTERPROインストールパス

CLUSTERPROがインストールされているパスを示す。
(例)C:\Program Files\CLUSTERPRO
CLP_OSNAME
……サーバOS名

サーバOS名

スクリプトが実行されたサーバのOSを示す。
(例)Windows Server 2016 Standard
CLP_OSVER
…サーバOSバージョン

サーバOSバージョン

スクリプトが実行されたサーバのOSバージョンを示す。
(例)10.0.14393
CLP_ACTION
…回復動作種別

RECOVERY

回復スクリプトとして実行された場合。

RESTART

再起動前に実行された場合。

FAILOVER

フェイルオーバ前に実行された場合。

FINALACTION

最終動作前に実行された場合。

CLP_RECOVERYCOUNT
…回復スクリプトの実行回数

回復スクリプト実行回数

何回目の回復スクリプト実行回数かを示す。

CLP_RESTARTCOUNT
…再活性化回数

再活性化回数

何回目の再活性化回数かを示す。

CLP_FAILOVERCOUNT
…フェイルオーバ回数

フェイルオーバ回数

何回目のフェイルオーバ回数かを示す。

回復スクリプト、回復動作前スクリプトの記述の流れ

前のトピックの、環境変数と実際のスクリプト記述を関連付けて説明します。

回復スクリプト、回復動作前スクリプトの一例

rem ******************************************************
rem *                    preaction.bat                   *
rem ******************************************************

echo START

IF "%CLP_ACTION%"=="" GOTO NO_CLP

IF "%CLP_ACTION%"=="RECOVERY" GOTO RECOVERY
IF "%CLP_ACTION%"=="RESTART" GOTO RESTART
IF "%CLP_ACTION%"=="FAILOVER" GOTO FAILOVER
IF "%CLP_ACTION%"=="FINALACTION" GOTO FINALACTION


:RECOVERY
echo RECOVERY COUNT: %CLP_RECOVERYCOUNT%

rem ここに回復処理処理を記述する。
rem この処理は以下のタイミングで実行される。
rem
rem  回復動作:回復スクリプト

GOTO EXIT


:RESTART
echo RESTART COUNT: %CLP_RESTARTCOUNT%

rem ここに再活性化前処理を記述する。
rem この処理は以下のタイミングで実行される。
rem
rem  回復動作:再活性化

GOTO EXIT


:FAILOVER
echo FAILOVER COUNT: %CLP_FAILOVERCOUNT%

rem ここに回復処理を記述する。
rem この処理は以下のタイミングで実行される。
rem
rem  回復動作:フェイルオーバ

GOTO EXIT


:FINALACTION
echo FINALACTION

rem ここに回復処理を記述する。
rem この処理は以下のタイミングで実行される。
rem
rem  回復動作:最終動作

:NO_CLP

:EXIT
echo EXIT
exit

回復スクリプト、回復動作前スクリプト作成のヒント

以下の点に注意して、スクリプトを作成してください。

  • スクリプト中にて、実行に時間を必要とするコマンドを実行する場合には、コマンドの実行が完了したことを示すトレースを残すようにしてください。この情報は、問題発生時、障害の切り分けを行う場合に使用することができます。clplogcmdを使用してトレースを残す方法があります。

回復スクリプト、回復動作前スクリプト 注意事項

  • 最終動作時の回復動作前スクリプトが実行される条件について
    最終動作時の回復動作前スクリプトはモニタの監視異常による最終動作の前に実行されます。最終動作に [何もしない] が設定されている場合にも、回復動作前スクリプトは実行されます。
    最大再起動回数や、モニタリソースの回復動作の抑制機能、他のサーバが全て停止している場合の最終動作抑制機能によって最終動作が実行されない場合は、回復動作前スクリプトは実行されません。

4.1.8. モニタリソースの遅延警告

モニタリソースは、業務アプリケーションの集中などにより、サーバが高負荷状態になり監視タイムアウトを検出する場合があります。監視タイムアウトを検出する前に監視の監視処理時間 (実測時間) が監視タイムアウト時間の何割かに達した場合、アラート通報させることが可能です。

以下は、モニタリソースが遅延警告されるまでの流れを時系列で表した説明です。

監視タイムアウトに 60 秒、遅延警告割合には、既定値の 80% を指定します。

図は監視タイムアウトに 60 秒、遅延警告割合には既定値の 80%(48秒) を指定した場合です。 矢印は監視のポーリング時間を表しています。

モニタリソースが遅延警告されるまでの時間

図 4.46 監視ポーリング時間と遅延警告

  1. 監視の監視処理時間は 10 秒で、モニタリソースは正常状態です。
    この場合、アラート通報は行いません。
  2. 監視の監視処理時間は 50 秒で、監視の遅延を検出し、モニタリソースは正常状態です。
    この場合、遅延警告割合の 80% を超えているためアラート通報を行います。
  3. 監視の監視処理時間は監視タイムアウト時間の 60 秒を越え、監視タイムアウトを検出し、モニタリソースは異常状態です。
    この場合、アラート通報は行いません。

ハートビートリソースについても同様にハートビートの遅延警告をアラート通報します。

参考

モニタリソースの遅延警告は [クラスタのプロパティ]→[遅延警告] タブの [モニタ遅延警告] で設定します。詳細は本ガイドの「2. パラメータの詳細」を参照してください。

4.1.9. モニタリソースの監視開始待ち

監視開始待ちとは、監視を指定した監視開始待ち時間後から開始することをいいます。

以下は、監視開始待ちを 0 秒に指定した場合と 30 秒に指定した場合の監視の違いを 時系列で表した説明です。

監視開始待ち時間が0秒の場合、クラスタ起動または監視再開後に監視リソースポーリングを開始します。

[モニタリソース構成]

<監視>
インターバル 30 秒
タイムアウト 60 秒
リトライ回数 0 回
監視開始待ち時間 0 秒
監視開始待ち時間毎の挙動の違い

図 4.47 モニタリソースの監視開始待ち(監視開始待ち時間0秒)

監視開始待ち時間が30秒の場合、クラスタ起動または監視再開後に30秒待ってから監視リソースポーリングを開始します。

[モニタリソース構成]

<監視>
インターバル 30 秒
タイムアウト 60 秒
リトライ回数 0 回
監視開始待ち時間 30 秒
監視開始待ち時間毎の挙動の違い

図 4.48 モニタリソースの監視開始待ち(監視開始待ち時間30秒)

注釈

監視制御コマンドによるモニタリソースの一時停止/再開を行った場合も、指定された監視開始待ち時間後に再開します。

注釈

外部連携モニタリソースでは監視開始待ち時間機能は機能しません。

監視開始待ち時間は、アプリケーション監視リソースが監視するアプリケーションリソースのようにアプリケーションの設定ミスなどにより監視開始後すぐに終了する可能性があり、再活性化では回復できない場合に使用します。

たとえば、以下のように監視開始待ち時間を 0 に設定すると回復動作を無限に繰り返す 場合があります。

このケースにおいて、アプリケーションは一旦起動します。 さらにアプリケーション監視リソースによる監視が開始され、アプリケーション監視リソースによるポーリングが一度正常終了します。 しかしその後、アプリケーションは何らかの理由で異常終了します。

[アプリケーション監視リソース構成]

<監視>
インターバル 5 秒
タイムアウト 60 秒
リトライ回数 0 回
監視開始待ち時間 0 秒 (既定値)
<異常検出>
回復対象 appli1
最大再活性回数 1 回
最大フェイルオーバ回数 1 回
最終動作 グループ停止
アプリケーションリソース、アプリケーション監視リソース、アプリケーションの動作の推移

図 4.49 モニタリソースの監視開始待ち(監視開始待ち時間0秒)

この回復動作を無限に繰り返す原因は、初回の監視処理が正常終了することにあります。モニタリソースの回復動作の現在回数は、モニタリソースが正常状態になればリセットされます。そのため、現在回数が常に 0 リセットされ再活性化の回復動作を無限に繰り返すことになります。

上記の現象は、監視開始待ち時間を設定することで回避できます。

監視開始待ち時間には、アプリケーションが起動後、終了しうる時間として既定値で 60 秒を設定しています。

このケースにおいて、アプリケーションは一旦起動します。 その後、設定された開始監視待ち時間待ちあわせた後に、アプリケーション監視リソースによる監視が開始されます。 その後、アプリケーションは何らかの理由で異常終了しますが、それはアプリケーション監視による初回のポーリングで検出されます。

[アプリケーション監視リソース構成]

<監視>
インターバル 5 秒
タイムアウト 60 秒
リトライ回数 0 回
監視開始待ち時間 60 秒
<異常検出>
回復対象 appli1
最大再活性回数 1 回
最大フェイルオーバ回数 1 回
最終動作 グループ停止
アプリケーションリソース、アプリケーション監視リソース、アプリケーションの動作の推移

図 4.50 モニタリソースの監視開始待ち(監視開始待ち時間60秒)

グループのフェイルオーバ先のサーバでもアプリケーションが異常終了した場合、最終動作としてグループ停止を行います。

4.1.10. モニタリソース異常検出時の再起動回数制限

モニタリソース異常検出時の最終動作として [クラスタサービス停止とOSシャットダウン]、 または [クラスタサービス停止と OS 再起動] を設定している場合に、モニタリソース異常の検出によるシャットダウン回数、または再起動回数を制限することができます。

注釈

再起動回数はサーバごとに記録されるため、最大再起動回数はサーバごとの再起動回数の上限になります。

また、グループ活性、非活性異常検出時の最終動作による再起動回数とモニタリソース異常の最終動作による再起動回数も別々に記録されます。

最大再起動回数をリセットする時間に 0 を設定した場合には、再起動回数はリセットされません。

以下の設定例で再起動回数制限の流れを説明します。

最大再起動回数が 1 回に設定されているため、一度だけ最終動作である [クラスタサービス停止と OS 再起動] が実行されます。

また、最大再起動回数をリセットする時間が 10 分に設定されているため、クラスタシャットダウン後再起動時にモニタリソースの正常状態が 10 分間継続した場合には、再起動回数はリセットされます。

[設定例]

<監視>
インターバル 60 秒
タイムアウト 120 秒
リトライ回数 3 回
<異常検出>
回復対象 フェイルオーバグループ A
最大再活性回数 0 回
最大フェイルオーバ回数 0 回
最終動作 クラスタサービス停止と OS 再起動
<再起動回数制限>
最大再起動回数 1 回
最大再起動回数をリセットする時間 10 分
を指定している場合の挙動の例
  1. 図は、2台のサーバにおいてディスクTUR監視リソースが監視を行う場合の例です。 Disk TUR monitor resource 1の活性処理を開始します。 インターバル毎にデバイスへのI/O処理などを実行します。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.51 再起動回数制限 (1)

    Server 1

    Server 2

    最大再起動回数

    1

    1

    再起動回数

    0

    0

  2. Disk TUR monitor resource 1の監視が異常を検出しました(ioctl、readの異常など)。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.52 再起動回数制限 (2)

  3. クラスタサービスを停止後、OSを再起動します。 "活性リトライしきい値"、"フェイルオーバしきい値" は0のため、最終動作を実行します。 再起動回数には 1が記録されます。 そして、Failover group Aのフェイルオーバ処理を開始します。 "最大再起動回数" は各サーバでの再起動回数の上限値です。 Server 2では再起動回数は0です。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.53 再起動回数制限 (3)

    Server 1

    Server 2

    最大再起動回数

    1

    1

    再起動回数

    1

    0

  4. Server 1の再起動が完了しました。 clpgrpコマンド、Cluster WebUIを使用して、Failover group AをServer 1に移動します。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.54 再起動回数制限 (4)

    Server 1

    Server 2

    最大再起動回数

    1

    1

    再起動回数

    1

    0

  5. Disk TUR monitor resource 1の監視が異常を検出しました(ioctl、readの異常など)。 Server 1では再起動回数が最大起動回数に達しているため、最終動作は実行されません。 10分経過しても再起動回数はリセットされません。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.55 再起動回数制限 (5)

    Server 1

    Server 2

    最大再起動回数

    1

    1

    再起動回数

    1

    0

  6. Shared diskの異常を取り除き、clpstdnコマンド、Cluster WebUIを使用してクラスタシャットダウン後、再起動します。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.56 再起動回数制限 (6)

    Server 1

    Server 2

    最大再起動回数

    1

    1

    再起動回数

    1

    0

  7. Server 1のDisk TUR monitor resource 1は正常な状態になります。 10分経過すると、再起動回数はリセットされます。 次回 Disk TUR monitor resource 1の異常検出時には最終動作が実行されます。

    2台のサーバとその中のディスクTUR監視リソース、および共有ディスク

    図 4.57 再起動回数制限 (7)

    Server 1

    Server 2

    最大再起動回数

    1

    1

    再起動回数

    0

    0

4.1.11. ライセンスが必要なモニタリソース

以下の表に記述されているモニタリソースは、オプション製品になるため、ライセンスが必要になります。

ご使用になる場合は、製品ライセンスを入手してライセンスを登録してください。

オプション製品名

モニタリソース名

CLUSTERPRO X
Database Agent 5.0 for Windows

DB2 監視リソース

ODBC 監視リソース

Oracle 監視リソース

PostgreSQL 監視リソース

SQL Server 監視リソース

CLUSTERPRO X
Internet Server Agent 5.0 for Windows

FTP 監視リソース

HTTP 監視リソース

IMAP4 監視リソース

POP3 監視リソース

SMTP 監視リソース

CLUSTERPRO X
Application Server Agent 5.0 for Windows

Tuxedo 監視リソース

WebSphere 監視リソース

WebLogic 監視リソース

WebOTX 監視リソース

CLUSTERPRO X
Java Resource Agent 5.0 for Windows

JVM監視リソース

CLUSTERPRO X
System Resource Agent 5.0 for Windows

システム監視リソース

プロセスリソース監視リソース

ライセンスの登録手順については、『インストール&設定ガイド』の「ライセンスを登録する」を参照してください。

4.2. モニタ共通のプロパティ

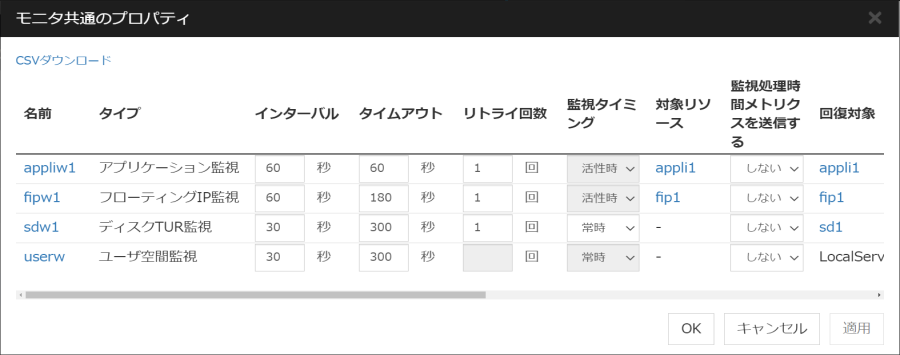

モニタリソースの一覧を表示します。
各種設定値を変更することができます。
名前のリンクを押下すると、該当のモニタリソースのプロパティ画面に遷移します。
CSVダウンロードを押下すると、モニタリソースの一覧に表示している情報をCSV形式でダウンロードします。
各表示項目の詳細は「 モニタリソースのプロパティ 」を参照してください。

4.3. モニタリソースのプロパティ

4.3.1. 情報タブ

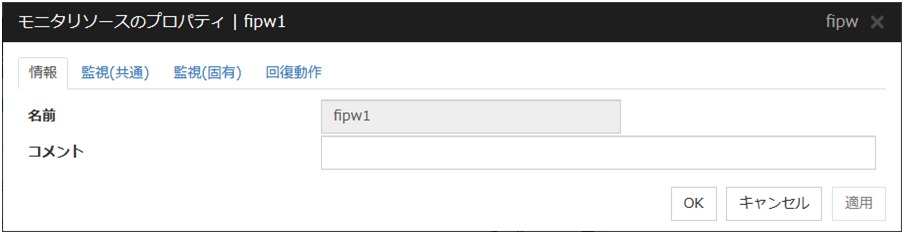

名前

モニタリソース名を表示します。

モニタリソース名の変更

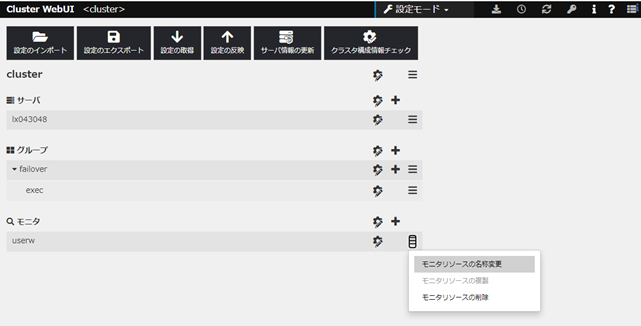

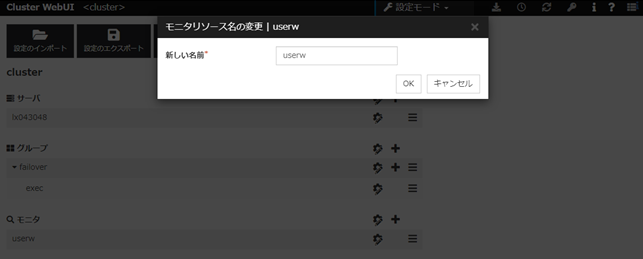

  1. [その他]メニューをクリックして、[モニタリソースの名称変更]を選択してください。

  1. [モニタリソース名の変更]ダイアログボックスが表示されます。

入力規則

  • 1 バイトの英大文字・小文字,数字,ハイフン (-),アンダーバー (_),スペースのみ使用可能です。

  • 最大 31 文字 (31 バイト) までです。

  • 文字列先頭と文字列末尾にハイフン (-)とスペースは使えません。

コメント (127 バイト以内)

モニタリソースのコメントを設定します。半角英数字のみ入力可能です。

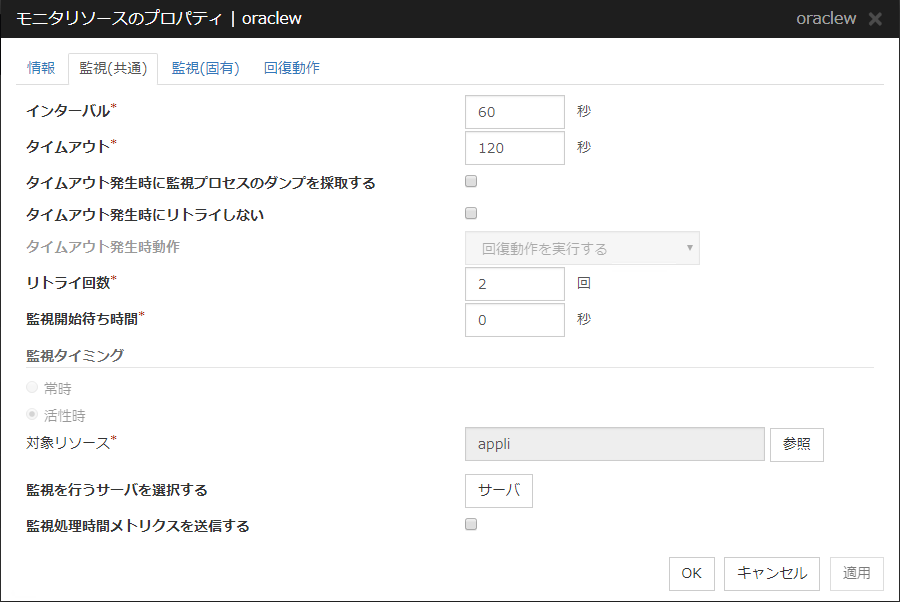

4.3.2. 監視 (共通) タブ

インターバル (1~999)

監視対象の状態を確認する間隔を設定します。

タイムアウト (5~999)

ここで指定した時間内に監視対象の正常状態が検出できない場合に異常と判断します。

注釈

ミラーディスク監視リソース、およびハイブリッドディスク監視リソースのタイムアウト値を変更することは推奨しません。

タイムアウト発生時に監視プロセスのダンプを採取する (Oracle 監視リソースの場合のみ)

タイムアウト発生時に、CLUSTERPRO の監視プロセスのダンプファイルを採取するかどうかを指定します。

採取されたダンプファイルは CLUSTERPRO インストールフォルダ配下の work\rm\リソース名\ errinfo.cur フォルダに保存されます。採取が複数回実行された場合は、過去の採取情報のフォルダ名が errinfo.1、errinfo.2 とリネームされ、最新の情報から 5 世代分まで保存されます。

タイムアウト発生時にリトライしない

本機能を有効にした場合、モニタリソースがタイムアウトすると即座に回復動作を実行します。

タイムアウト発生時動作

監視リソースタイムアウト発生時の動作を選択します。
また、タイムアウトが発生した場合にはリトライ回数の回数カウンタはリセットされます。
本機能は、[タイムアウト発生時にリトライしない] 機能を有効にしている場合のみ設定可能です。
  • [回復動作を実行する]
    監視リソースがタイムアウトした場合に回復動作を実行します。
  • [回復動作を実行しない]
    監視リソースがタイムアウトした場合に回復動作を実行しません。
  • [意図的なストップエラーを発生させる]
    意図的なストップエラーを発生させます。

注釈

下記のモニタリソースでは、[タイムアウト発生時にリトライしない], [タイムアウト発生時動作] 機能は設定できません。

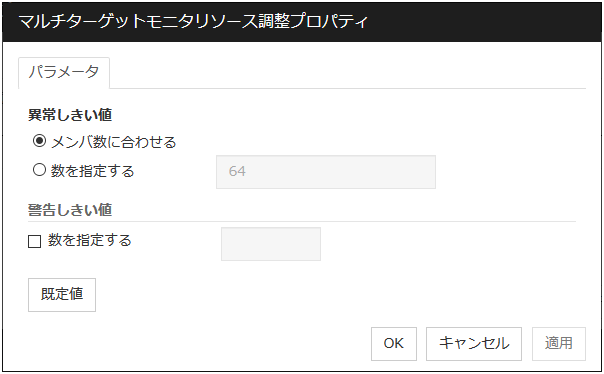

  • マルチターゲット監視リソース

  • カスタム監視リソース (監視タイプが [非同期] の場合のみ)

  • 外部連携監視リソース

  • JVM 監視リソース

  • システム監視リソース

  • プロセスリソース監視リソース

  • ユーザ空間監視リソース

リトライ回数 (0~999)

異常状態を検出後、連続してここで指定した回数の異常を検出したときに異常と判断します。

0 を指定すると最初の異常検出で異常と判断します。

監視開始待ち時間 (0~9999)

監視を開始するまでの待ち時間を設定します。

監視タイミング

監視のタイミングを設定します。

  • [常時]
    監視を常時行います。
  • [活性時]
    指定したリソースが活性するまで監視を行いません。

対象リソース

活性時監視を行う場合に対象となるリソースを表示します。

参照

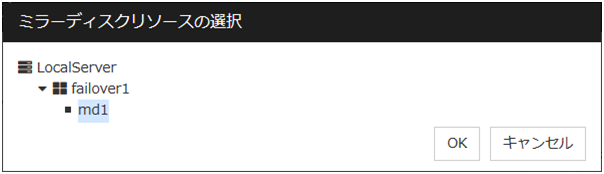

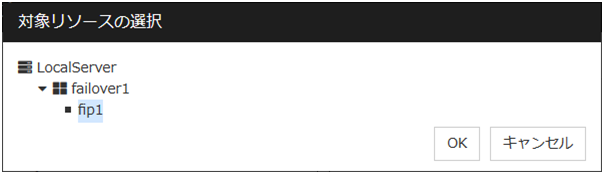

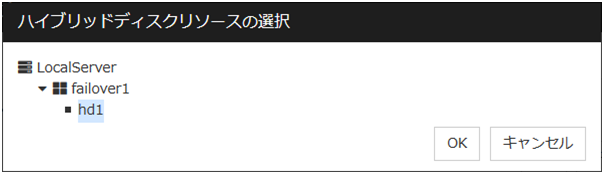

[対象リソースの選択] ダイアログボックスを表示します。LocalServerとクラスタに登録されているグループ名、リソース名がツリー表示されます。対象リソースとして設定するリソースを 選択して [OK] をクリックします。

監視を行うサーバを選択する

監視を行うサーバを設定します。

全てのサーバ

全てのサーバで監視を行います。

独自に設定する

[利用可能なサーバ] に登録されているサーバで監視を行います。[利用可能なサーバ] は 1 つ以上設定する必要があります。

  • 追加
    [利用可能なサーバ] で選択したサーバを [起動可能なサーバ] に追加します。
  • 削除
    [起動可能なサーバ] で選択したサーバを削除します。

監視処理時間メトリクスを送信する

モニタリソースの監視処理時間メトリクスの送信機能を設定します。

  • チェックボックスがオン
    監視処理メトリクスを送信します。
  • チェックボックスがオフ
    監視処理メトリクスを送信しません。

注釈

Amazon CloudWatch連携機能を使用する場合は、本機能を有効にすることで任意のモニタリソースの監視処理時間メトリクスが送信出来ます。
下記のモニタリソースでは、[監視処理時間メトリクスを送信する] 機能は設定できません。
  • 外部連携監視リソース

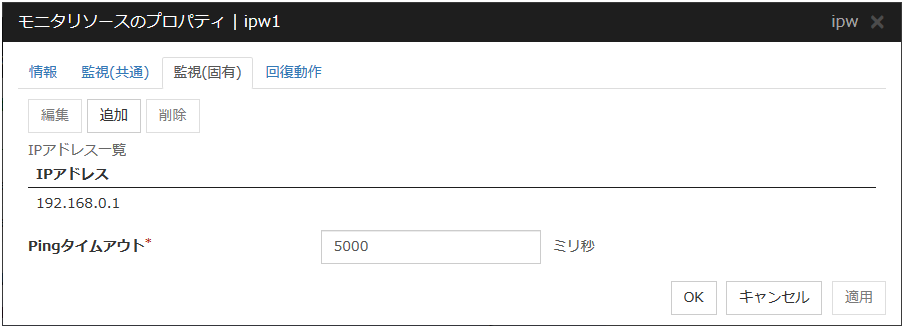

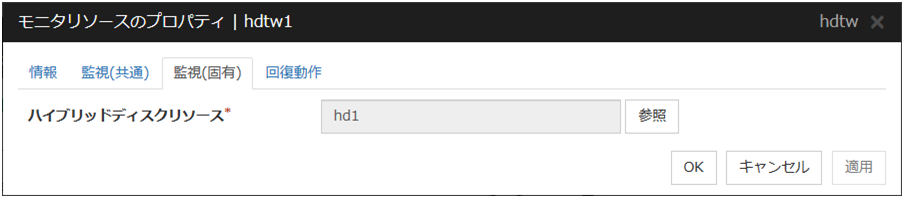

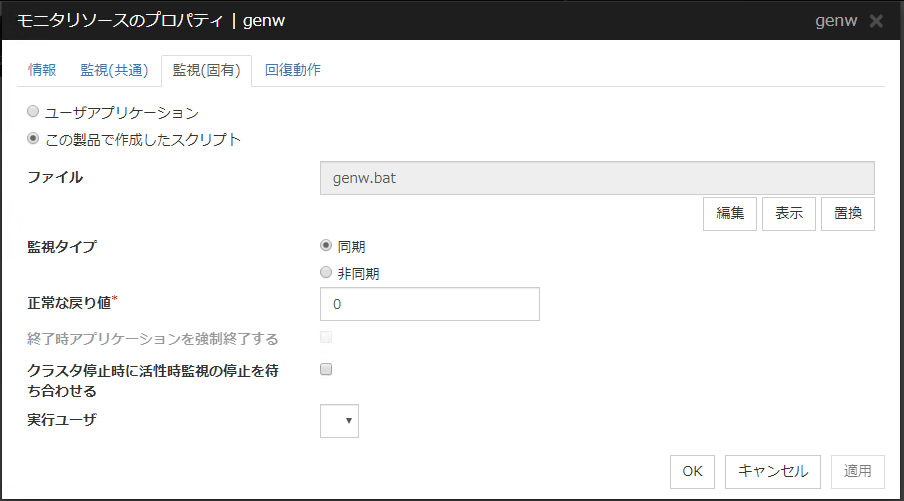

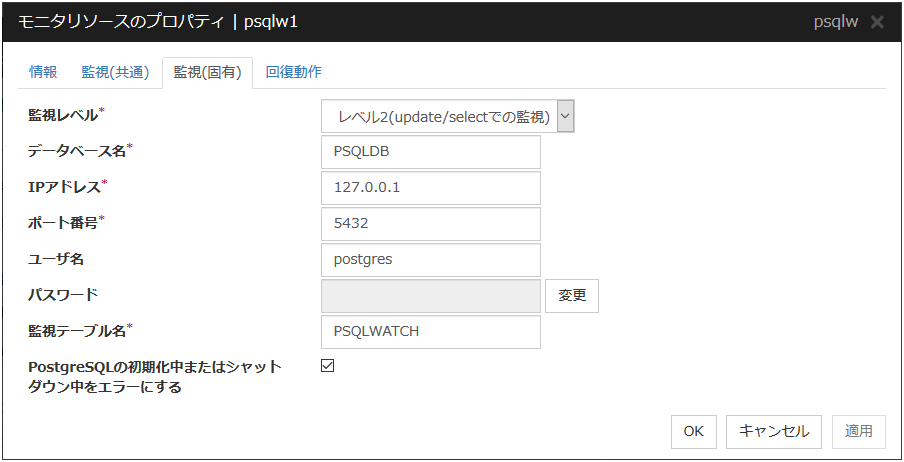

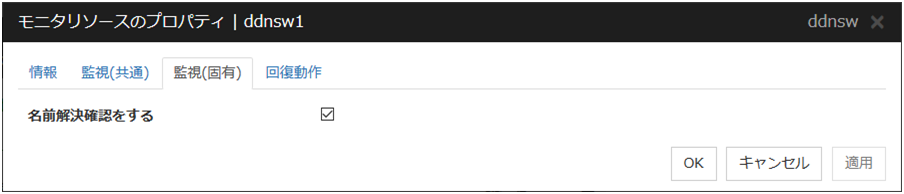

4.3.3. 監視(固有) タブ

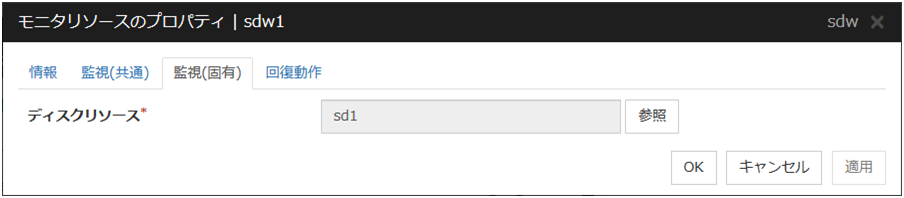

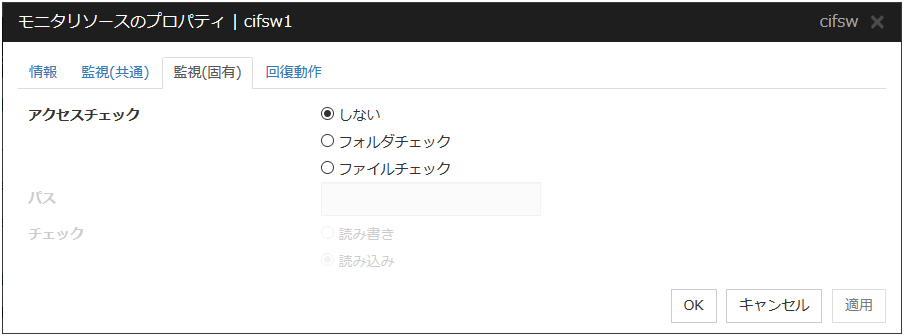

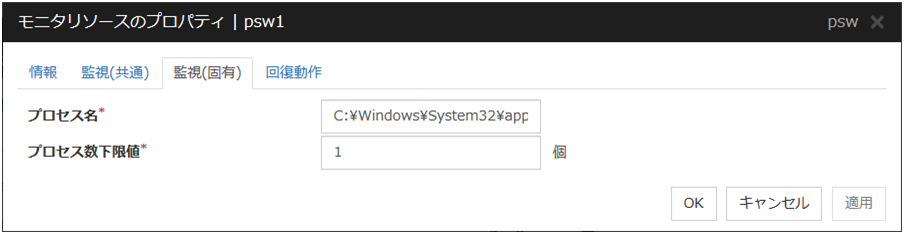

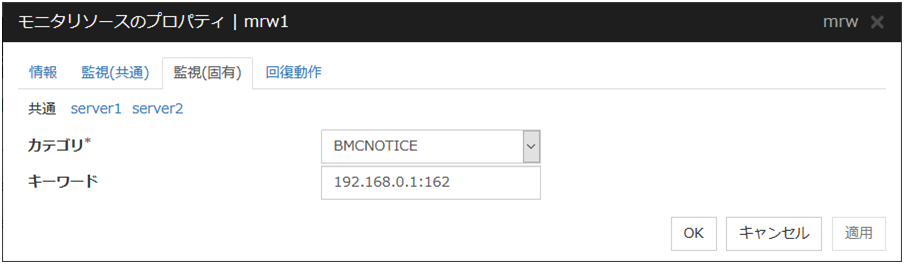

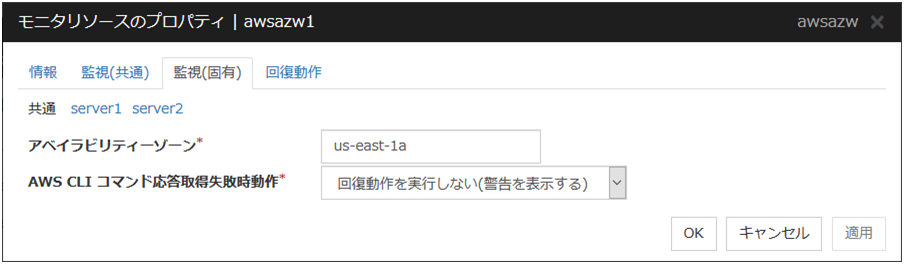

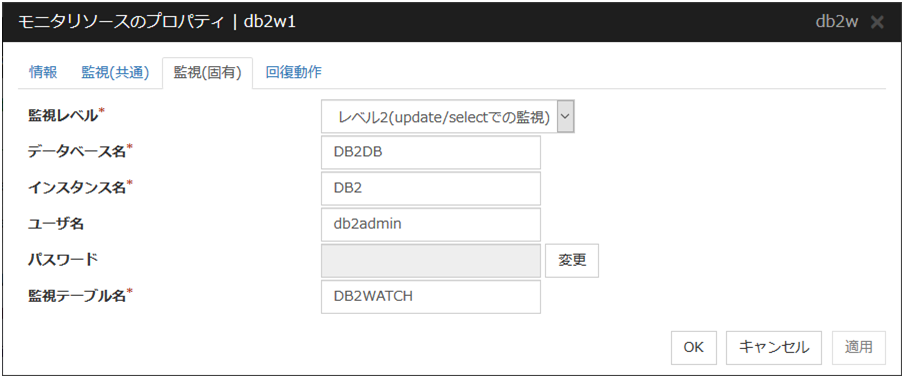

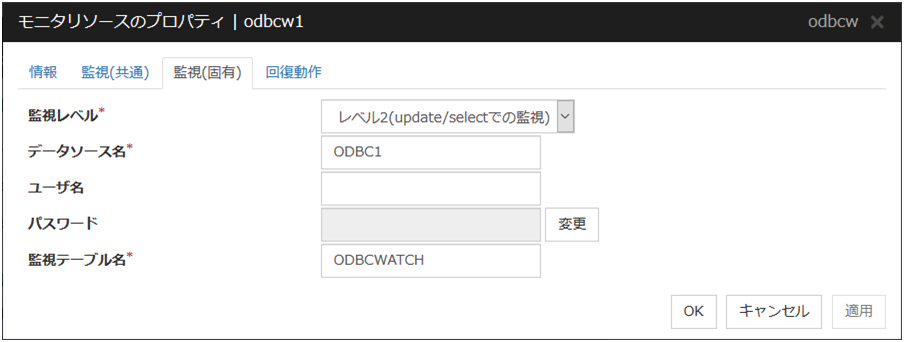

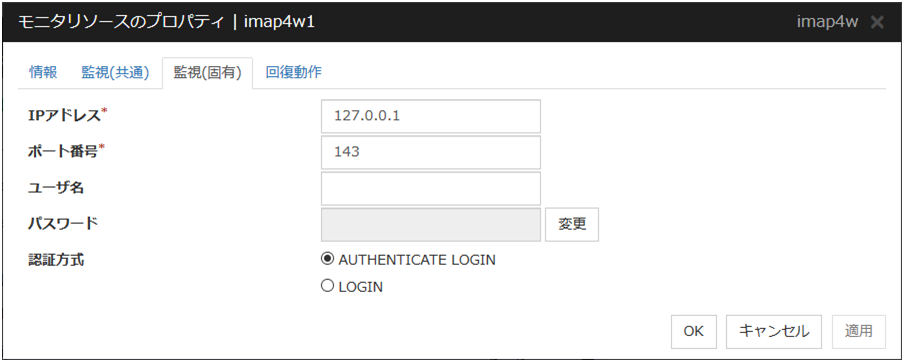

モニタリソースによっては監視動作時のパラメータを設定する必要があります。パラメータは各リソースの説明に記述しています。

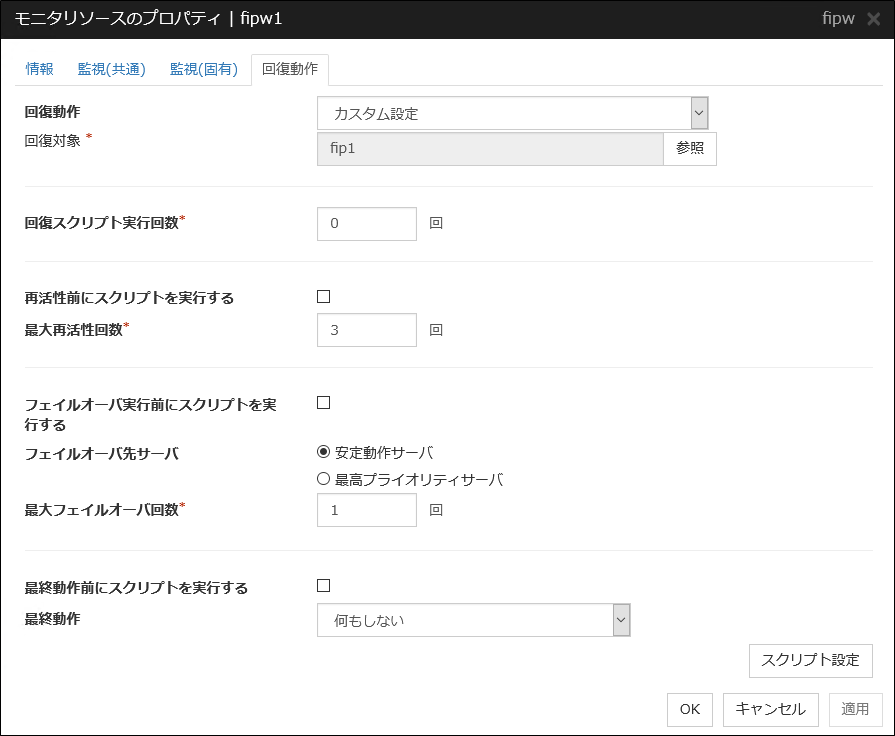

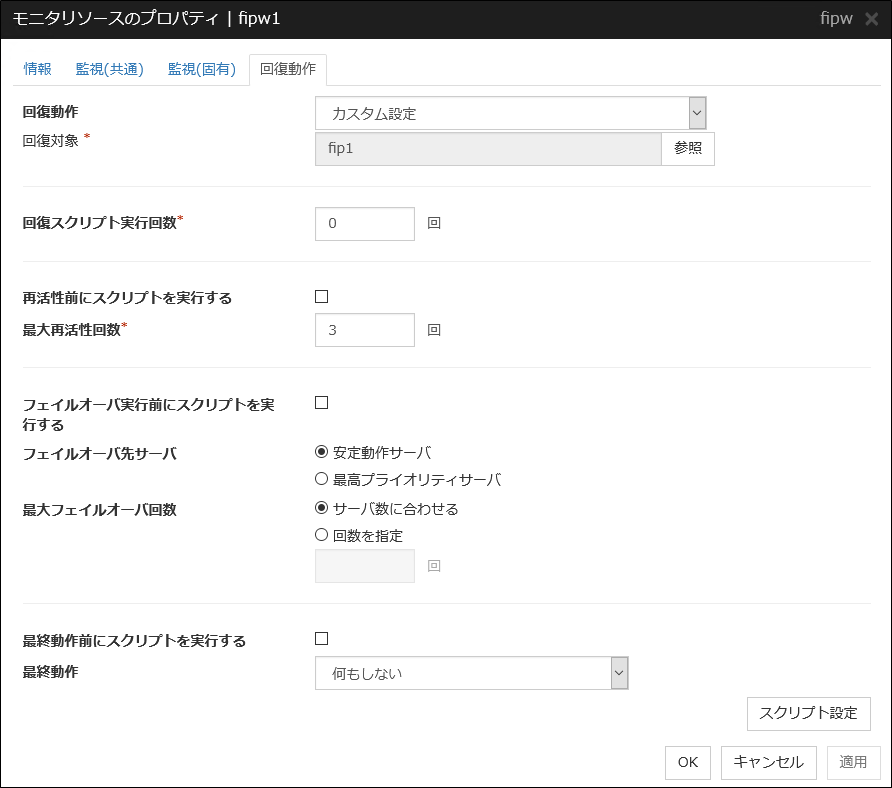

4.3.4. 回復動作タブ

通常の監視リソース (外部監視連携リソース以外) の場合

[クラスタのプロパティ] - [拡張]タブ - [フェイルオーバ回数のカウント単位] を[サーバ] にした場合

[クラスタのプロパティ] - [拡張]タブ - [フェイルオーバ回数のカウント単位] を[クラスタ] にした場合

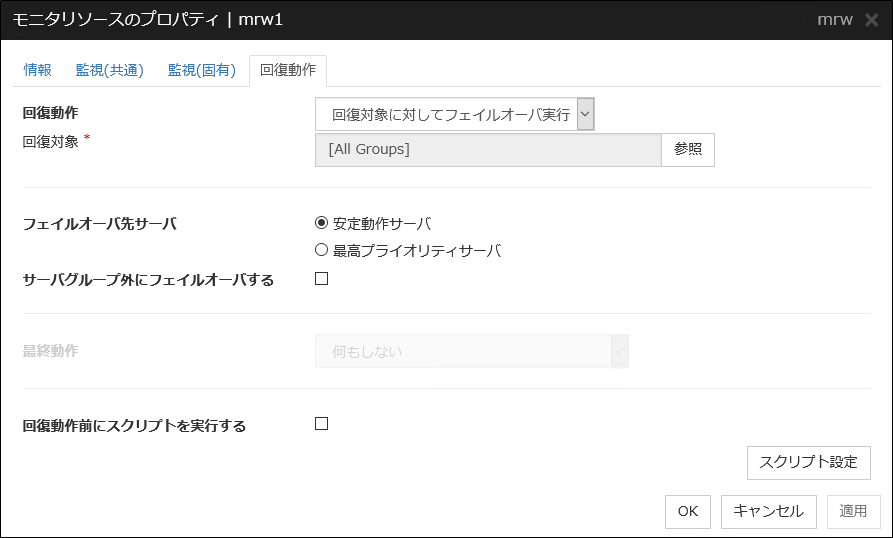

外部連携監視リソースの場合

回復対象と異常検出時の動作を設定します。異常検出時にグループのフェイルオーバやリソースの再起動やクラスタの再起動ができます。ただし、回復対象が非活性状態であれば回復動作は行われません。

回復動作

異常検出時の回復動作を選択します。

  • [回復対象に対してフェイルオーバ実行]
    モニタ異常検出時に、回復対象に選択したグループまたはグループリソースの属する グループに対してフェイルオーバを行います。
  • [回復対象を再起動、効果がなければフェイルオーバ実行]
    回復対象として選択されたグループまたはグループリソースを再活性します。再活性が失敗するか、再活性後に同じ異常が検出された場合は、フェイルオーバを行います。
  • [回復対象を再起動]
    回復対象として選択されたグループまたはグループリソースを再活性します。
  • [最終動作のみ実行]
    最終動作として選択された動作を実行します。
  • [カスタム設定]
    回復スクリプトを最大スクリプト実行回数まで実行します。スクリプト実行後も異常が検出される状態が継続した場合、回復対象として選択されたグループまたはグループリソースを最大再活性回数まで再活性します。再活性が失敗するか、再活性後に同じ異常が検出される状態が継続し、最大再活性回数に達した場合は、回復対象として選択されたグループまたはグループリソースを最大フェイルオーバ回数までフェイルオーバを実行します。フェイルオーバに失敗するか、フェイルオーバ後に同じ異常が検出される状態が継続し、最大フェイルオーバ回数に達した場合は、最終動作として選択された動作を実行します。

回復対象

リソースの異常とみなした時に回復を行う対象のオブジェクトが表示されます。

参照

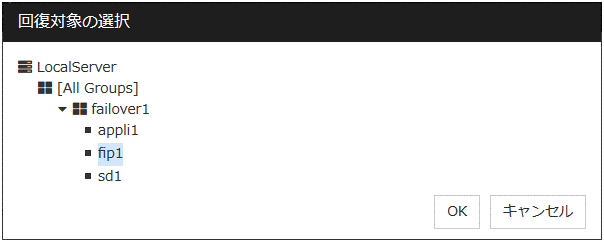

[回復対象の選択] ダイアログボックスを表示します。LocalServer、All Groupsとクラスタに登録されているグループ名、リソース名がツリー表示されます。回復対象として設定するものを選択して [OK] をクリックします。

回復スクリプト実行回数 (0~99)

異常検出時に [スクリプト設定] で設定されたスクリプトを実行する回数を設定します。0 を設定するとスクリプトを実行しません。

再活性前にスクリプトを実行する

再活性化を行う前にスクリプトを実行するかどうかを指定します。

最大再活性回数 (0~99)

異常検出時に再活性化を行う回数を設定します。0 を設定すると再活性化を行いません。回復対象にグループまたはグループリソースを選択した場合に設定可能です。外部連携監視リソースではこの値は設定できません。

IP 監視リソースまたは NIC Link Up/Down 監視リソースの回復対象として、フェイルオーバ属性(拡張) の [指定したモニタリソースで異常を検出しているサーバをフェイルオーバ先から除外する] が設定されているグループまたはそのグループに属するリソースを設定している場合、指定したモニタリソースが異常を検出しているため、再活性処理に失敗します。

フェイルオーバ実行前にスクリプトを実行する

フェイルオーバを行う前にスクリプトを実行するかどうかを指定します。

フェイルオーバ先サーバ

異常検出時に再活性化が [最大再活性回数] で指定した回数失敗した場合にフェイル オーバさせるときの、フェイルオーバ先サーバを次の中から選択します。

  • 安定動作サーバ
    グループ起動後、リソース異常を検出した回数が最も少ないサーバにフェイルオーバ します。
    上記を満たすサーバが複数存在する場合は、それらの中から、グループのフェイル オーバポリシーの設定に従ってフェイルオーバします。
  • 最高プライオリティサーバ
    グループのフェイルオーバポリシーの設定に従ってフェイルオーバします。

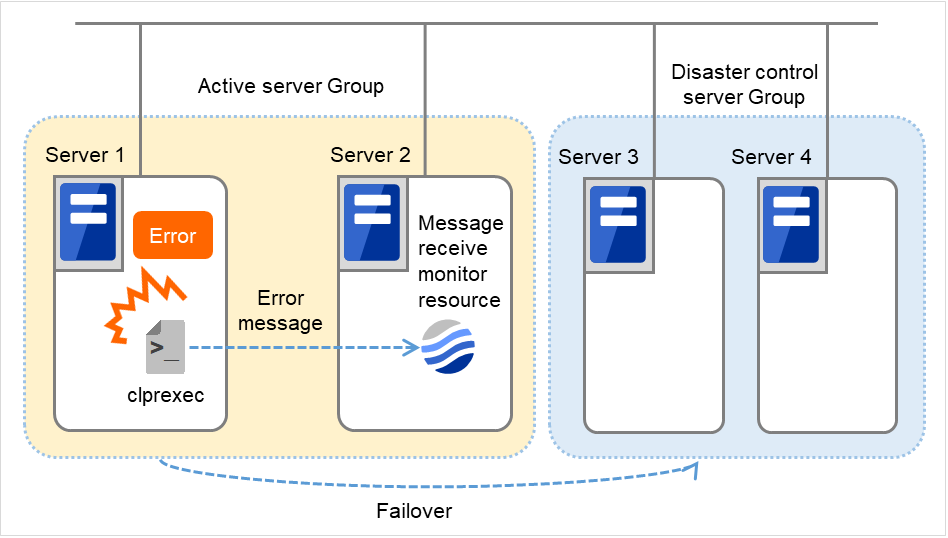

サーバグループ外にフェイルオーバする

外部連携監視リソースのみ設定できます。異常発生通知受信時に、現用系サーバグループとは別のサーバグループにフェイルオーバさせるかどうかを設定します。

最大フェイルオーバ回数 (0~99)

異常検出時に再活性化が [最大再活性回数] で指定した回数失敗した場合にフェイル オーバさせるときの回数を設定します。0 を設定するとフェイルオーバを行いません。回復 対象にグループまたはグループリソースまたは All Groups を選択した場合に設定可能です。外部連携監視リソースではこの値は設定できません。

[クラスタのプロパティ] - [拡張]タブ - [フェイルオーバ回数のカウント単位] を[サーバ]にした場合、最大フェイルオーバ回数に、任意の回数を設定します。

[クラスタのプロパティ] - [拡張]タブ - [フェイルオーバ回数のカウント単位] を[クラスタ]にした場合、最大フェイルオーバ回数に、以下の設定が可能です。

  • サーバ数にあわせる
    最大フェイルオーバ回数にサーバ数を設定します。
  • 回数を指定
    最大フェイルオーバ回数に任意の回数を設定します。

フェイルオーバ回数のカウント単位の設定については、本ガイドの「2. パラメータの詳細」 - 「クラスタプロパティ」 - 「拡張タブ」を参照してください。

最終動作前にスクリプトを実行する

最終動作を実行する前にスクリプトを実行するかどうかを指定します。

  • チェックボックスがオン
    最終動作を実施する前にスクリプト/コマンドを実行します。スクリプト/コマンドの設定を行うためには [スクリプト設定]をクリックしてください。
  • チェックボックスがオフ
    スクリプト/コマンドを実行しません。

回復動作前にスクリプトを実行する

回復動作を実行する前にスクリプトを実行するかどうかを指定します。
外部連携監視リソースのみ設定できます。
  • チェックボックスがオン
    回復動作を実施する前にスクリプト/コマンドを実行します。スクリプト/コマンドの設定を行うためには [スクリプト設定]をクリックしてください。
  • チェックボックスがオフ
    スクリプト/コマンドを実行しません。

スクリプト設定

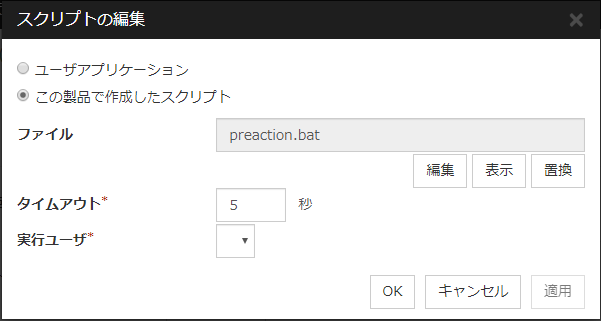

[スクリプトの編集] ダイアログボックスを表示します。回復スクリプト/コマンドを設定します。

ユーザアプリケーション

スクリプトとしてサーバ上の実行可能ファイル (実行可能なバッチファイルや実行ファイル) を使用します。ファイル名にはサーバ上のローカルディスクの絶対パスまたは実行可能ファイル名を設定します。ただし、実行可能ファイル名のみを設定する場合、あらかじめ環境変数にパスを設定しておく必要があります。また、絶対パスやファイル名に 空欄が含まれる場合は、下記のように、ダブルクォーテーション (") でそれらを囲ってください。

例:

"C:\Program Files\script.bat"

また VB スクリプトを実行させるには下記のように入力してください。

例:

cscript script.vbs

各実行可能ファイルは、Cluster WebUI のクラスタ構成情報には含まれません。Cluster WebUI で編集やアップロードはできませんので、各サーバ上に準備する必要があります。

この製品で作成したスクリプト

スクリプトとして Cluster WebUI で準備したスクリプトファイルを使用します。必要に応じて Cluster WebUI でスクリプトファイルを編集できます。スクリプトファイルは、クラスタ構成情報に含まれます。

ファイル (1023 バイト以内)

[ユーザアプリケーション] を選択した場合に、実行するスクリプト (実行可能なバッチファイルや実行ファイル) を設定します。

表示

[この製品で作成したスクリプト] を選択した場合に、スクリプトファイルを表示します。

編集

[この製品で作成したスクリプト] を選択した場合に、スクリプトファイルを編集します。変更を反映するには [保存] をクリックしてください。スクリプトファイル名の変更はできません。

置換

[この製品で作成したスクリプト] を選択した場合に、スクリプトファイルの内容を、ファイル選択ダイアログボックスで選択したスクリプトファイルの内容に置換します。スクリプトが既に表示中または編集中の場合は置換できません。ここではスクリプトファイルを 選択してください。バイナリファイル (アプリケーションなど) は選択しないでください。

タイムアウト (1~9999)

スクリプトの実行完了を待ち合わせる最大時間を指定します。既定値は 5 秒です。

実行ユーザ

スクリプトを実行するユーザを指定します。実行ユーザは [クラスタのプロパティ] の [アカウント] タブに登録されたユーザの中から選択可能です。
実行ユーザを指定しなかった場合、スクリプトはローカルシステムアカウントとして実行されます。

最終動作

異常検出時に再活性化が [最大再活性回数] で指定した回数失敗し、フェイルオーバが [最大フェイルオーバ回数] で指定した回数失敗した後の動作を選択します。

最終動作は以下の動作が選択できます。

  • 何もしない
    何も行いません。

    注釈

    [何もしない] の設定は

    • 一時的に最終動作を抑止したい場合

    • 異常を検出したときにアラートの表示のみを行いたい場合

    • 実際の最終動作はマルチターゲット監視リソースで行いたい場合

    に使用してください。

  • リソース停止
    回復対象としてグループリソースが選択されている場合、選択したグループリソースとそのグループリソースに依存するグループリソースを停止します。回復対象に "LocalServer" 、"All Groups"、グループが選択されている場合は選択できません。
  • グループ停止
    回復対象としてグループが選択されている場合そのグループを、また回復対象と してグループリソースが選択されている場合そのグループリソースが所属するグループを停止します。"All Groups" が選択されている場合は、モニタリソースが異常を検出したサーバで起動している全てのグループを停止します。回復対象にLocalServerが選択されている場合は選択できません。
  • クラスタサービス停止
    異常検出したサーバの CLUSTERPRO Server サービスを停止します。
  • クラスタサービス停止と OS シャットダウン
    異常検出したサーバの CLUSTERPRO Server サービスを停止し、OS をシャットダウンします。
  • クラスタサービス停止と OS 再起動
    異常検出したサーバの CLUSTERPRO Server サービスを停止し、OS を再起動します。
  • 意図的なストップエラーの発生
    異常検出したサーバに対し意図的にストップエラーを発生させます。

4.4. アプリケーション監視リソースを理解する

アプリケーション監視リソースはアプリケーションリソースの監視を行います。

4.4.1. アプリケーション監視リソースの監視方法

アプリケーションリソースが活性したサーバで監視を行います。

アプリケーションの死活監視を定期的に行い、アプリケーションの消滅を検出した場合に異常と判断します。

4.4.2. アプリケーション監視リソースに関する注意事項

活性に成功したアプリケーションリソースを監視します。アプリケーションリソースの常駐タイプの設定が [常駐] の場合のみ監視できます。

本リソースはアプリケーションリソースを追加時、常駐タイプを「常駐」としていた場合に自動的に登録されます。各アプリケーションリソースに対応するアプリケーション監視リソースが自動登録されます。
アプリケーション監視リソースには既定値が設定されているので、必要があれば適切な値に変更してください。
アプリケーションリソースを追加時、常駐タイプを「非常駐」としていた場合、本リソースを追加することはできません。

4.4.3. 監視 (固有) タブ

アプリケーション監視リソースの監視 (固有) タブはありません。

4.5. ディスク RW 監視リソースを理解する

ディスク RW 監視リソースは、ファイルシステムへのダミーデータ書込みによりディスクデバイスの監視を行います。

4.5.1. ディスク RW 監視リソースによる監視方法

指定されたファイルシステム (ベーシックボリュームまたはダイナミックボリューム) 上を指定された I/O サイズで write し、その結果 (write できたサイズ) を判断します (作成したファイルは write 後に削除されます)。

指定された I/O サイズが write できたことのみを判断し、書込みデータの正当性は判断 しません。

write する I/O サイズを大きくすると OS やディスクへの負荷が大きくなります。

使用するディスクやインターフェイスにより、様々な write 用のキャッシュが実装されている場合があります。そのため I/O サイズが小さい場合にはキャッシュにヒットしてしまい writeのエラーを検出できない場合があります。

I/O サイズについては、ディスクの障害等を発生させ障害の検出ができることを確認してください。

注釈

監視対象ディスクのディスクパス障害発生時に、ディスクパス冗長化ソフトウェアなどの機能でパスフェイルオーバを行う場合、監視タイムアウトの時間 (既定値 300 秒) を、パスフェイルオーバにかかる時間よりも長く設定する必要があります。

4.5.2. 監視 (固有) タブ

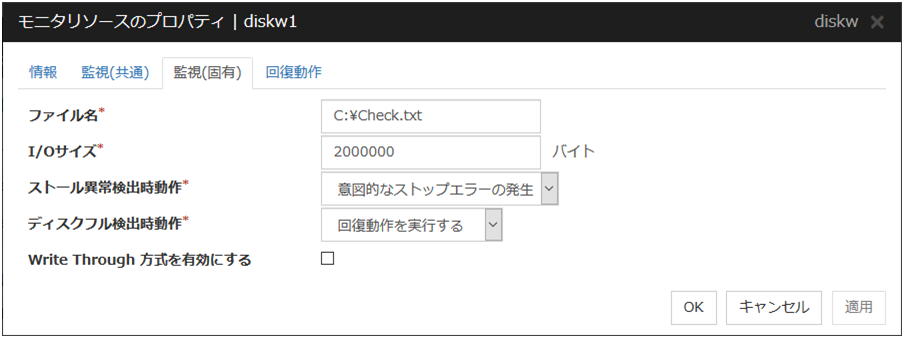

ファイル名 (1023 バイト以内)

アクセスするためのファイル名を入力します。このファイルは監視処理の際に作成され、I/O完了後に削除されます。

注釈

ファイル名には絶対パスを指定して下さい。相対パスを指定した場合、予期しない場所を監視する可能性があります。

重要

ファイル名には既に存在するファイルを指定しないで下さい。既に存在するファイルを指定した場合、そのファイルの情報は失われます。

I/O サイズ (1~9999999)

監視するディスクに行う I/O サイズを指定します。

ストール異常検出時動作

ストール異常検出時の動作を指定します。

[監視(共有)] タブの [タイムアウト] で指定した時間内に、I/O の制御が OS から戻らない場合にストール異常とみなします。

  • 何もしない
    何も行いません。
  • HW リセット 4
    ハードウェアをリセットします。
  • 意図的なストップエラーの発生
    ストップエラーを発生させます。

注釈

ストール異常検出時動作に関しては、擬似障害を発生させることができません。

ディスクフル検出時動作

ディスクフル(監視するディスクに空き容量がない状態)検出時の動作を指定します。

  • 回復動作を実行する
    ディスクRW監視リソースはディスクフル検出時に異常として扱います。
  • 回復動作を実行しない
    ディスクRW監視リソースはディスクフル検出時に警告として扱います。

Write Through方式を有効にする

監視I/Oの方式にWrite Through方式を適用します。

  • 有効にした場合、ディスクRW監視の異常検出精度が向上しますが、
    システムのI/O負荷が上昇する場合があります。
4

本機能を使用する場合は、強制停止機能とは異なり、 ipmiutil は必要ありません。

4.6. フローティング IP 監視リソースを理解する

フローティング IP 監視リソースはフローティング IP リソースの監視を行います。

4.6.1. フローティング IP 監視リソースの監視方法

フローティング IP リソースが活性したサーバで WMI を使用して監視を行います。

IP アドレス一覧にフローティング IP アドレスが存在するかどうか監視します。IP アドレス一覧にフローティング IP アドレスが存在しない場合、異常と判断します。

フローティング IP アドレスが活性している NIC の Link Up/Down を監視します。NIC のLink Down を検出すると異常と判断します。

4.6.2. フローティング IP 監視リソースに関する注意事項

本リソースはフローティング IP リソースを追加した時に自動的に登録されます。各フローティング IP リソースに対応するフローティング IP 監視リソースが自動登録されます。
フローティングIP監視リソースには既定値が設定されているので、必要があれば適切な値に変更してください。

4.6.3. 監視 (固有) タブ

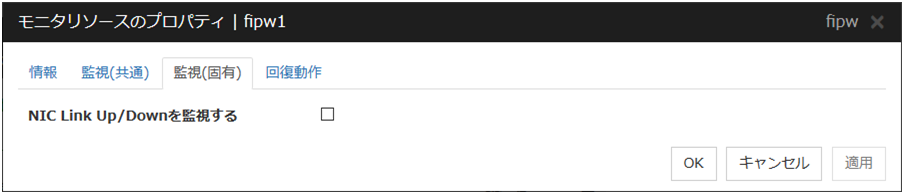

NIC Link Up/Down を監視する

NIC Link Up/Down を監視するかどうかを設定します。

4.7. IP 監視リソースを理解する

IP 監視リソースは、[ping] コマンドを使用して応答の有無により、IP アドレスの監視を行うモニタリソースです。

4.7.1. IP 監視リソースの監視方法

指定した IP アドレスを [ping] コマンドで監視します。指定した IP アドレスすべての応答がない場合に異常と判断します。

  • 複数の IP アドレスについてすべての IP アドレスが異常時に異常と判断したい場合、1 つの IP 監視リソースにすべての IP アドレスを登録してください。

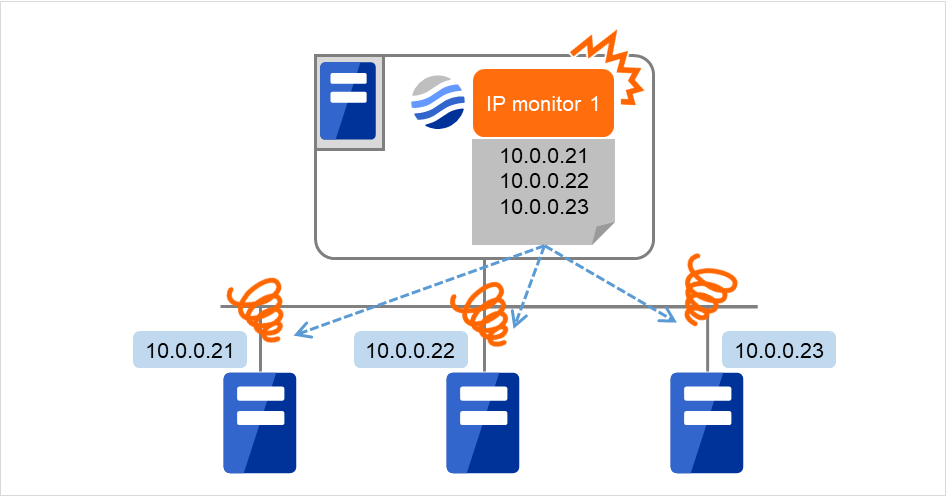

    以下の図は1つのIP監視リソースに全てのIPアドレスを登録した場合の例です。 指定したIPアドレスが一つでも正常な場合、IP monitor 1は正常と判断します。

    IP監視リソースが動作するサーバと、監視対象の3台のサーバ

    図 4.58 1つのIP監視リソースに全てのIPアドレスを登録(正常)

    以下の図は1つのIP監視リソースに全てのIPアドレスを登録した場合の例です。 指定したIPアドレスが全て異常な場合、IP monitor 1は異常と判断します。

    IP監視リソースが動作するサーバと、監視対象の3台のサーバ

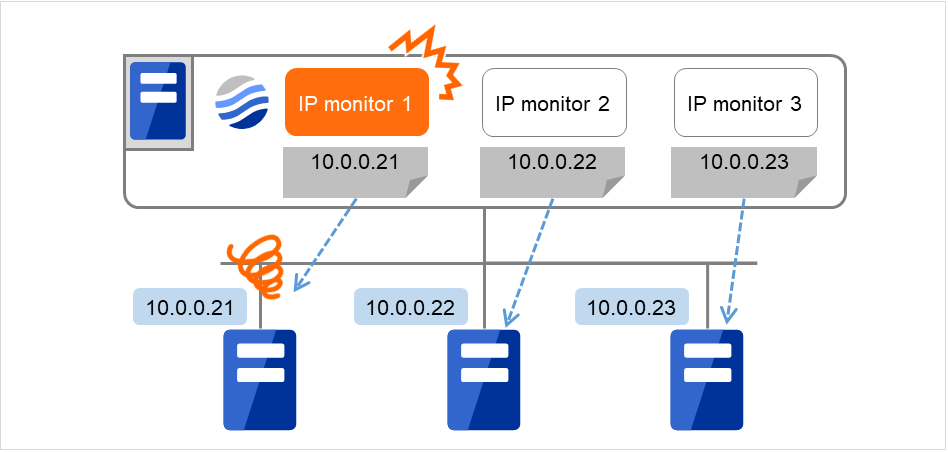

    図 4.59 1つのIP監視リソースに全てのIPアドレスを登録(異常検出)

  • 複数の IP アドレスについてどれか 1 つが異常時に異常と判断したい場合、個々の IP アドレスについて 1 つずつの IP 監視リソースを作成してください。

    図は各IP監視リソースにIPアドレスを一つずつ登録した場合の例です。 指定したIPアドレスの異常を検出した場合、IP監視リソース(図ではIP monitor 1)は異常と判断します。

    IP監視リソースが動作するサーバと、監視対象の3台のサーバ

    図 4.60 各IP監視リソースにIPアドレスを一つずつ登録(異常検出)

4.7.2. 監視 (固有) タブ

[IP アドレス一覧] には監視する IP アドレスの一覧が表示されます。

追加

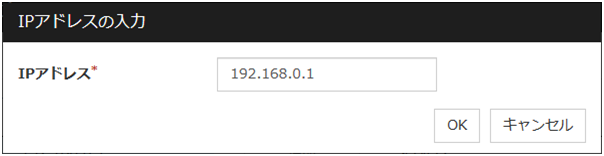

監視する IP アドレスを追加します。[IP アドレスの入力] ダイアログボックスが表示されます。

IP アドレス (255 バイト以内)

監視を行う IP アドレス入力して [OK] を選択してください。パブリック LAN から通信可能な実 IP アドレスを入力してください。

削除

[IP アドレス一覧] で選択している IP アドレスを監視対象から削除します。

編集

[IP アドレスの入力] ダイアログボックスが表示されます。[IP アドレス一覧] で選択しているIP アドレスが表示されるので、編集して [OK] を選択します。

Ping タイムアウト (1~999999)

監視する IP アドレスへの Ping のタイムアウトをミリ秒単位で設定します。

4.8. ミラーディスク監視リソースを理解する

ミラーパーティションデバイス (ミラードライバ) の健全性を監視します。

4.8.1. ミラーディスク監視リソースの注意事項

本リソースはミラーディスクリソースを追加した時に自動的に登録されます。各ミラーディスクリソースに対応するミラーディスク監視リソースが自動登録されます。
本リソースを削除した場合、自動ミラー復帰を行えなくなる事に注意してください。

4.8.2. 監視 (固有) タブ

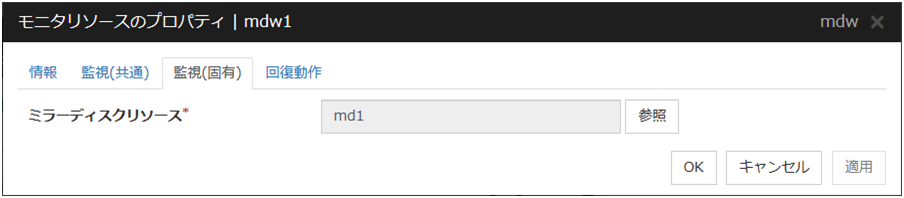

ミラーディスクリソース

監視を行うミラーディスクリソースが表示されます。

参照

[ミラーディスクリソースの選択] ダイアログボックスが表示され、監視を行うミラーディスクリソースを設定します。クラスタに登録されているミラーディスクリソースがツリー表示されます。ミラーディスクリソースのみ選択可能です。ミラーディスクリソースを選択して [OK] を選択します。

4.10. マルチターゲット監視リソースを理解する

マルチターゲット監視リソースは、複数のモニタリソースの監視を行います。

4.10.1. マルチターゲット監視リソースの注意事項

マルチターゲット監視リソースは、登録されているモニタリソースのステータス 停止済み(offline)を異常として扱います。そのため、活性時監視のモニタリソースを登録した場合、モニタリソースが異常を検出していない状態でマルチターゲット監視リソースが異常を検出してしまうことがあります。活性時監視のモニタリソースを登録しないでください。

4.10.2. マルチターゲット監視リソースのステータス

マルチターゲット監視リソースのステータスは登録されているモニタリソースのステータスによって判断します。

マルチターゲット監視リソースが下記のように設定されている場合、
登録されているモニタリソース数 2
異常しきい値 2
警告しきい値 1

マルチターゲット監視リソースのステータスは以下のようになります。

マルチターゲットモニタリソース ステータス

モニタリソース 1 ステータス

正常
(normal)
異常
(error)
停止済
(offline)

モニタリソース 2

ステータス

正常
(normal)
正常
(normal)
警告
(caution)
警告
(caution)
異常
(error)
警告
(caution)
異常
(error)
異常
(error)
停止済
(offline)
警告
(caution)
異常
(error)
正常
(normal)
  • マルチターゲット監視リソースは、登録されているモニタリソースのステータスを監視しています。
    ステータスが異常 (error) であるモニタリソースの数が異常しきい値以上になった場合、マルチターゲット監視リソースは異常 (error) を検出します。
    ステータスが異常 (error) であるモニタリソース数が警告しきい値を超えた場合、マルチターゲット監視リソースの status は警告 (caution) となります。
    登録されている全てのモニタリソースのステータスが停止済み (offline) の場合、マルチターゲット監視リソースのステータスは正常 (normal) となります。
    登録されている全てのモニタリソースのステータスが停止済み (offline) の場合を除いて、マルチターゲット監視リソースは登録されているモニタリソースのステータス 停止済み (offline) を異常 (error) と判断します。
  • 登録されているモニタリソースのステータスが異常 (error) となっても、そのモニタリソースの異常時アクションは実行されません。
    マルチターゲット監視リソースが異常 (error) になった場合のみ、マルチターゲット監視リソースの異常時アクションが実行されます。

4.10.3. 監視 (固有) タブ

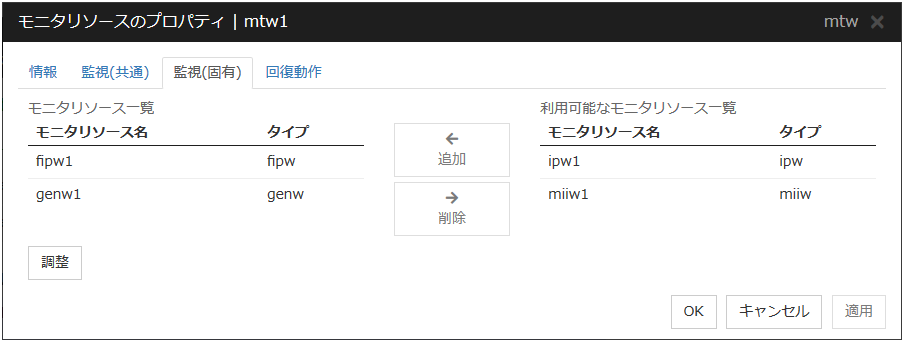

モニタリソースをグループ化して、そのグループの状態を監視します。[モニタリソース一覧] はモニタリソースを最大 64 個登録できます。

本リソースの [モニタリソース一覧] に唯一設定されているモニタリソースが削除された場合、本リソースは自動的に削除されます。

追加

選択しているモニタリソースを [モニタリソース一覧] に追加します。

削除

選択しているモニタリソースを [モニタリソース一覧] から削除します。

調整

[マルチターゲットモニタリソース調整プロパティ] ダイアログボックスを表示します。マルチターゲットモニタリソースの詳細設定を行います。

マルチターゲットモニタリソース調整プロパティ

パラメータタブ

パラメータに関する詳細設定が表示されます。

異常しきい値

マルチターゲットモニタが異常とする条件を選択します。

  • メンバ数に合わせる
    マルチターゲットモニタの配下に指定したモニタリソースが全て異常となったとき、または異常と停止済が混在しているときにマルチターゲットモニタが異常になります。
    マルチターゲットモニタの配下に指定したモニタリソースの全てが停止済の場合には、正常になります。
  • 数を指定する
    マルチターゲットモニタの配下に指定したモニタリソースのうち、異常しきい値に設定 した数が異常または停止済となったときにマルチターゲットモニタが異常になります。
    マルチターゲットモニタの配下に指定したモニタリソースのうち、何個のモニタリソースが異常または停止済となったときにマルチターゲットモニタを異常とするかの個数を設定 します。
    異常しきい値の選択が [数を指定する] のときに設定できます。

警告しきい値

  • チェックボックスがオン
    マルチターゲットモニタの配下に指定したモニタリソースのうち、何個のモニタリソースが異常または停止済となったときにマルチターゲットモニタを警告とするかの個数を設定 します。
  • チェックボックスがオフ
    マルチターゲットモニタは警告のアラートを表示しません。

既定値

既定値に戻すときに使用します。[既定値] をクリックすると全ての項目に既定値が設定されます。

4.11. レジストリ同期監視リソースを理解する

レジストリ同期監視リソースはレジストリ同期リソースの監視を行います。

4.11.1. レジストリ同期監視リソースに関する注意事項

本リソースはレジストリ同期リソースを追加した時に自動的に登録されます。各レジストリ同期リソースに対応するレジストリ同期監視リソースが自動登録されます。
レジストリ同期監視リソースには既定値が設定されているので、必要があれば適切な値に変更してください。

4.11.2. 監視 (固有) タブ

レジストリ同期監視リソースの監視 (固有) タブはありません。

4.12. ディスク TUR 監視リソースを理解する

ディスク TUR 監視リソースはディスクリソースで指定されているディスクの監視を行います。

4.12.1. ディスク TUR 監視リソースに関する注意事項

  • SCSI の Test Unit Ready をサポートしていないディスク、ディスクインターフェイス (HBA) では使用できません。
    ハードウェアがサポートしている場合でも、ドライバがサポートしていない場合が あるので、ドライバの仕様も合わせて確認してください。
  • ディスク RW 監視によるデータ書込みに比べて OS やディスクへの負荷は小さくなります。

  • Test Unit Ready では、実際のメディアへの I/O エラーは検出できない場合が あります。

  • 監視対象ディスクのディスクパス障害発生時に、ディスクパス冗長化ソフトウェア などの機能でパスフェイルオーバを行う場合、監視タイムアウトの時間 (既定値300秒) を、パスフェイルオーバにかかる時間よりも長く設定する必要があります。

  • 本リソースはディスクリソースを追加した時に自動的に登録されます。各ディスク リソースに対応するディスク TUR 監視リソースが自動登録されます。
    ディスク TUR 監視リソースには既定値が設定されているので、必要があれば適切な値に変更してください。

4.12.2. 監視 (固有) タブ

ディスクリソース

ディスクリソースを選択します。

参照

登録可能なディスクリソースが表示されます。

4.13. サービス監視リソースを理解する

サービス監視リソースはサービスリソースの監視、またはサービスの監視を行います。

4.13.1. サービス監視リソースの監視方法

サービスの状態をサービス制御マネージャに対して定期的に問合せ、状態が「停止」状態となった場合に異常と判断します。

4.13.2. サービス監視リソースに関する注意事項

[監視タイミング]-[活性時] を選択し、[対象リソース] にサービスリソースを設定している場合、サービス監視リソースの [サービス名] はサービスリソースの [サービス名] が設定されます。

4.13.3. 監視 (固有) タブ

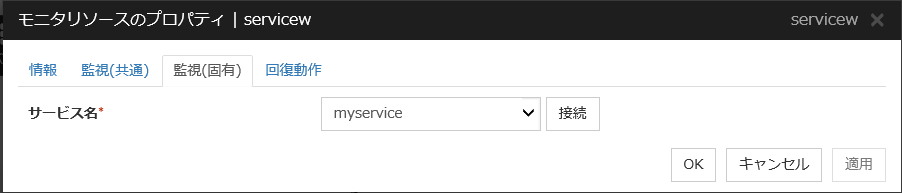

サービス名 (1023 バイト以内)

サービスリソースで使用するサービス名または、サービス表示名を設定します。

コンボボックスの選択肢はすべてのサーバから取得したサービスのサービス表示名一覧が表示されます。

サービス名は [監視タイミング]-[活性時]-[対象リソース] にサービスリソースを設定している場合、設定変更は行えません。

接続

すべてのサーバからサービス一覧を取得し、[サービス名] コンボボックスに表示するサービス表示名一覧を更新します。

4.14. 仮想コンピュータ名監視リソースを理解する

仮想コンピュータ名監視リソースは仮想コンピュータ名リソースの監視を行います。

4.14.1. 仮想コンピュータ名監視リソースの監視方法

仮想コンピュータ名リソースが活性したサーバで監視を行います。

仮想コンピュータ名制御プロセスの死活監視を定期的に行い、プロセスの消滅を検出した 場合に異常と判断します。

4.14.2. 仮想コンピュータ名監視リソースに関する注意事項

  • 本リソースは仮想コンピュータ名リソースを追加した時に自動的に登録されます。

  • 本リソースの異常検出時の有効な最終動作は「クラスタサービス停止と OS シャットダウン」、「クラスタサービス停止と OS 再起動」、または「意図的なストップエラーの発生」のみです。
    これは、仮想コンピュータ名制御プロセスが消滅した場合、仮想コンピュータ名 リソースを正常に活性する為には OS の再起動を必要とするためです。
    デフォルトでは「クラスタサービス停止と OS シャットダウン」が設定されています。この値を「クラスタサービス停止と OS シャットダウン」、「クラスタサービス停止と OS 再起動」、 「意図的なストップエラーの発生」以外に変更しないでください。
    仮想コンピュータ名制御プロセスが消滅した場合、異常を検出したサーバをシャットダウン、または再起動することでグループのフェイルオーバを行います。

4.14.3. 監視 (固有) タブ

仮想コンピュータ名監視リソースの監視 (固有) タブはありません。

4.15. ダイナミックDNS監視リソースを理解する

4.15.1. ダイナミックDNS監視リソースに関する注意事項

CLUSTERPRO のダイナミック DNS リソースを使用する場合に使用します。

  • ダイナミック DNS リソースを追加すると自動的に作成されます。ダイナミック DNS リソース 1 つに対して 1 つのダイナミック DNS 監視リソースが自動的に 作成されます。

  • ダイナミック DNS 監視リソースは削除できません。ダイナミック DNS リソースを 削除すると自動的に削除されます。

  • 回復対象は変更しないでください。

  • [clpmonctrl] コマンドまたは Cluster WebUI からの監視の一時停止、再開はできません。

  • クラスタサスペンド時に対象のダイナミック DNS リソースが活性状態であれば、ダイナミック DNS 監視リソースは停止せずに動作し続けます。

  • DDNS制御プロセス(clpddnsp.exe)の死活監視を定期的に行い、プロセスの消滅を検出した場合に異常と判断します。死活監視の間隔は[監視(共通)]タブ-[インターバル]毎です。ただし、監視対象のダイナミックDNSリソース[詳細]タブ-[定期的に動的更新を行う]チェックボックスがオフの場合は、DDNS制御プロセス(clpddnsp.exe)は生成しますが、死活監視は行いません。

  • DNS サーバがダウンしている場合、設定によってはフェイルオーバします。そのため、DNS サーバへの疎通確認は IP 監視リソースと併用することを推奨します。

4.15.2. 監視 (固有) タブ

名前解決確認をする

  • チェックボックスがオン(既定値)
    名前解決可能かをDDNSサーバへDNS queryパケットを送信し確認します。
  • チェックボックスがオフ
    名前解決可能かを確認しません。

4.16. 仮想 IP 監視リソースを理解する

仮想 IP 監視リソースは仮想 IP リソースの監視を行います。

4.16.1. 仮想 IP 監視リソースの監視方法

仮想 IP リソースが活性したサーバで監視を行います。

IP アドレス一覧に仮想 IP アドレスが存在するかどうか監視します。IP アドレス一覧に仮想 IP アドレスが存在しない場合、異常と判断します。

仮想 IP アドレスが活性している NIC の Link Up/Down を WMI を使用して監視します。NIC の Link Down を検出すると異常と判断します。

4.16.2. 仮想 IP 監視リソースに関する注意事項

本リソースは仮想 IP リソースを追加した時に自動的に登録されます。

4.16.3. 監視 (固有) タブ

仮想 IP 監視リソースの監視 (固有) タブはありません。

4.17. CIFS 監視リソースを理解する

CIFS 監視リソースは CIFS リソースの監視を行います。

4.17.1. CIFS 監視リソースの監視方法

CIFS リソースが活性したサーバで監視を行います。

サーバ上で公開されている共有フォルダの情報を取得し、その中に CIFS リソースで公開したフォルダが含まれているかどうか監視します。CIFS リソースで公開した共有フォルダが存在しない場合、異常と判断します。

また、実際に共有フォルダに対してアクセスが可能かどうかを監視することができます。

ドライブ共有設定の自動保存を行う場合、共有設定の監視と保存を行う機能の死活監視も実施します。

4.17.2. CIFS 監視リソースに関する注意事項

  • アクセスチェックを行う場合、チェック方法として指定したアクセスが監視対象のCIFS リソースでローカルシステムアカウントに対して許可されている必要があり ます。

  • 監視対象の CIFS リソースで [ドライブ共有設定の自動保存を行う] が設定され、[パス] に共有フォルダ名を指定せずに、CIFS 監視リソースでアクセスチェックを行う場合、チェック方法として指定したアクセスを、自動保存の対象となるドライブ上の全ての共有フォルダに対して実施します。このため、各共有フォルダに適切なアクセス権設定を行う必要があります。また、チェック方法としてフォルダチェックまたはファイルチェックの [読み込み] を指定した場合、[パス] で指定されたフォルダ/ファイルが各共有フォルダ上に存在している必要があります。

  • 本リソースはCIFSリソースを追加した時に自動的に登録されます。各CIFS リソースに対応する CIFS 監視リソースが自動登録されます。
    CIFS 監視リソースには既定値が設定されているため、必要があれば適切な値に変更してください。

4.17.3. 監視 (固有) タブ

アクセスチェック

共有フォルダに対するアクセスチェックの方法を設定します。

  • しない (既定値)
    アクセスチェックを行いません。
  • フォルダチェック
    [パス] で指定されたフォルダを参照できることを確認します。
  • ファイルチェック
    [パス] で指定されたファイルに対して読み書き、または読み込み処理ができることを 確認します。

パス (255 バイト以内)

アクセスチェックの対象となるファイル/フォルダを、共有フォルダも含めたパス、または、共有フォルダからの相対パスで指定します。

フォルダチェックの場合は共有フォルダ上に存在しているフォルダを指定してください。

監視対象の CIFS リソースにおいて [ドライブ共有設定の自動保存を行う] をチェックしている場合、共有フォルダを含めた絶対パス、もしくは共有フォルダからの相対パスで指定します。どちらを指定するかにより [アクセスチェック] のために予め作成しておくファイル/フォルダが異なります。

  • 共有フォルダを含めたパスで指定する場合: 指定された共有名のフォルダ/ファイルのみ予め作成しておく必要があります。パスは「<共有名>\フォルダ名/ファイル名」で指定してください。共有名は <> で囲んでください。

  • 共有フォルダからの相対パスで指定する場合: 共有設定が行われている全てのフォルダ上に同じ名前のフォルダを予め作成しておく必要があります。

監視対象の CIFS リソースにおいて共有設定を個別に指定する場合([ドライブ共有設定の自動保存を行う]をチェックしていない場合)、共有フォルダからの相対パスで指定します。

ファイルチェックでチェック方法に [読み書き] を選択した場合、指定されたファイルを新規に作成しますので、既存のファイルと重複しないファイル名を指定してください。

ファイルチェックでチェック方法に [読み込み] を選択した場合は共有フォルダ上に存在しているファイルを指定してください。また、監視対象のCIFSリソースに [ドライブ共有設定の自動保存を行う] が設定されている場合、共有設定が行われている全てのフォルダ上に同じ名前のファイルを予め作成しておく必要があります。

チェック

ファイルチェックでアクセスを確認する際の方法を選択します。

  • 読み書き (既定値)
    ファイルに対して書き込みを行い、書き込んだ内容が読み込めることを確認します。
  • 読み込み
    ファイルを開いて内容が読み込めることを確認します。

4.18. ハイブリッドディスク監視リソースを理解する

ハイブリッドディスクのミラーパーティションデバイス (ミラードライバ) の健全性を監視します。

4.18.1. ハイブリッドディスク監視リソースの注意事項

本リソースはハイブリッドディスクリソースを追加した時に自動的に登録されます。各ハイブリッドディスクリソースに対応するハイブリッドディスク監視リソースが自動登録されます。
本リソースを削除した場合、自動ミラー復帰を行えなくなる事に注意してください。

4.18.2. 監視 (固有) タブ

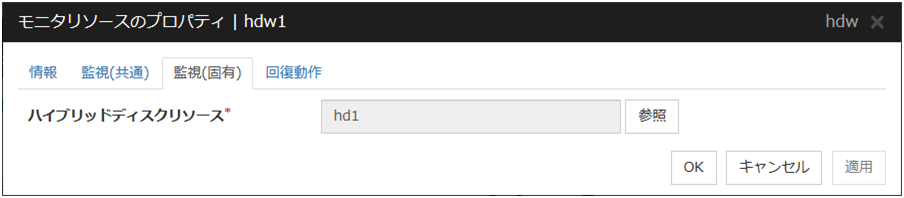

ハイブリッドディスクリソース

監視を行うハイブリッドディスクリソースが表示されます。

参照

[ハイブリッドディスクリソースの選択] ダイアログボックスが表示され、監視を行うハイブリッドディスクリソースを設定します。クラスタに登録されているハイブリッドディスクリソースがツリー表示されます。ハイブリッドディスクリソースのみ選択可能です。ハイブリッドディスクリソースを選択して [OK] を選択します。

4.19. ハイブリッドディスク TUR 監視リソースを理解する

ハイブリッドディスク TUR 監視リソースはハイブリッドディスクリソースで指定されている ディスクの監視を行います。

4.19.1. ハイブリッドディスク TUR 監視リソースに関する注意事項

  • 本リソースはハイブリッドディスクリソースを追加した時に自動的に登録されます。各ハイブリッドディスクリソースに対応するハイブリッドディスク TUR 監視リソースが自動登録されます。
    本リソースを削除した場合、自動ミラー復帰を行えなくなる事に注意してください。
  • SCSI の Test Unit Ready をサポートしていないディスク、ディスクインターフェイス (HBA) では使用できません。
    ハードウェアがサポートしている場合でも、ドライバがサポートしていない場合が あるので、ドライバの仕様も合わせて確認してください。
  • ディスク RW 監視によるデータ書込みに比べて OS やディスクへの負荷は小さくなります。
  • Test Unit Ready では、実際のメディアへの I/O エラーは検出できない場合が あります。

4.19.2. 監視 (固有) タブ

ハイブリッドディスクリソース

ハイブリッドディスクリソースを選択します。

参照

登録可能なハイブリッドディスクリソースが表示されます。

4.20. カスタム監視リソースを理解する

カスタム監視リソースは、任意のスクリプトを実行することによりシステム監視を行うモニタ リソースです。

4.20.1. カスタム監視リソースの監視方法

カスタム監視リソースは、任意のスクリプトによりシステム監視を行います。

監視タイプが [同期] の場合、スクリプトを定期的に実行し、そのエラーコードにより異常の有無を判別します。

監視タイプが [非同期] の場合、スクリプトを監視開始時に実行し、このスクリプトのプロセスが消失した場合に異常と判断します。

4.20.2. カスタム監視リソースに関する注意事項

  • バッチファイル内でプロンプトへのメッセージ出力(標準出力、エラー出力)を行うコマンドを実行する場合は、コマンドを実行した際にバッチファイルが停止する可能性があるため、メッセージ出力先にファイルもしくは nul を指定(リダイレクト)してください。

  • 監視タイプが [非同期] の場合は、タイムアウトに監視開始待ち時間より大きい値を設定してください。

4.20.3. 監視 (固有) タブ

ユーザアプリケーション

スクリプトとしてサーバ上の実行可能ファイル (実行可能なバッチファイルや実行ファイル) を使用します。各実行可能ファイル名は、サーバ上のローカルディスクの絶対パスで設定します。
各実行可能ファイルは、Cluster WebUI のクラスタ構成情報には含まれません。Cluster WebUI で編集やアップロードはできませんので、各サーバ上に準備する必要があります。

この製品で作成したスクリプト

スクリプトとして Cluster WebUI で準備したスクリプトファイルを使用します。必要に応じて Cluster WebUI でスクリプトファイルを編集できます。スクリプトファイルは、クラスタ構成情報に含まれます。

ファイル (1023 バイト以内)

[ユーザアプリケーション] を選択した場合に、実行するスクリプト (実行可能なバッチファイルや実行ファイル) を、サーバ上のローカルディスクの絶対パスで設定します。ただし、スクリプトの後に引数は指定できません。

表示

[この製品で作成したスクリプト]を選択した場合に、スクリプトファイルを表示します。

編集

[この製品で作成したスクリプト] を選択した場合に、スクリプトファイルを編集します。変更を反映するには [保存] をクリックしてください。スクリプトファイル名の変更はできません。

置換

[この製品で作成したスクリプト] を選択した場合に、スクリプトファイルの内容を、ファイル選択ダイアログボックスで選択したスクリプトファイルの内容に置換します。スクリプトが表示中または編集中の場合は置換できません。ここではスクリプトファイルを選択してください。バイナリファイル (アプリケーションなど) は選択しないでください。

監視タイプ

監視の方法を選択します。

  • 同期 (既定値)
    定期的にスクリプトを実行し、そのエラーコードにより異常の有無を判断します。
  • 非同期
    監視開始時にスクリプトを実行し、そのプロセスが消失した場合に異常と判断します。

正常な戻り値 (1023バイト以内)

監視タイプが [同期] の場合にスクリプトのエラーコードがどのような値の場合に正常と判断するかを設定します。複数の値がある場合は、0,2,3 というようにカンマで区切るか、0-3 のようにハイフンで値の範囲を指定します。

既定値 : 0

終了時アプリケーションを強制終了する

監視停止時の終了処理としてアプリケーションを強制終了するかどうかを設定します。設定した場合、通常の終了処理を行わず強制終了によりアプリケーションを終了させます。監視タイプに「非同期」を設定している場合のみ有効となります。

クラスタ停止時に活性時監視の停止を待ち合わせる

クラスタ停止時にカスタム監視リソースの停止を待ち合わせます。監視タイミングに [活性時] を設定している場合のみ有効となります。

実行ユーザ

スクリプトを実行するユーザを指定します。実行ユーザは [クラスタのプロパティ] の [アカウント] タブに登録されたユーザの中から選択可能です。
実行ユーザを指定しなかった場合、スクリプトはローカルシステムアカウントとして実行されます。

4.21. 外部連携監視リソースを理解する

外部連携監視リソースは受動的なモニタです。自身では監視処理を行いません。
CLUSTERPRO の外部から発行された異常発生通知を受信した場合に、外部連携監視リソースのステータスの変更、異常発生時の回復動作を行うモニタリソースです。

4.21.1. 外部連携監視リソースの監視方法

  • 外部から異常発生通知を受信した場合、通知されたカテゴリとキーワード (キーワードは省略可能) が設定されている外部連携監視リソースの異常発生時の回復動作を行います。通知されたカテゴリ、キーワードが設定されている外部連携監視リソースが複数存在する場合は、各モニタリソースの回復動作を行います。

  • 外部連携モニタは、[clprexec] コマンドからの異常発生通知を受信することができます。

図は外部連携監視リソースを使用する構成の例です。 clprexecコマンドから異常発生通知を受けたServer2の外部連携監視リソース(Message receive monitor resource)は、自身のステータス変更と異常検出時の回復動作を実行します。

clprexecコマンドが実行されたServer 1、外部連携監視リソースが動作するServer 2

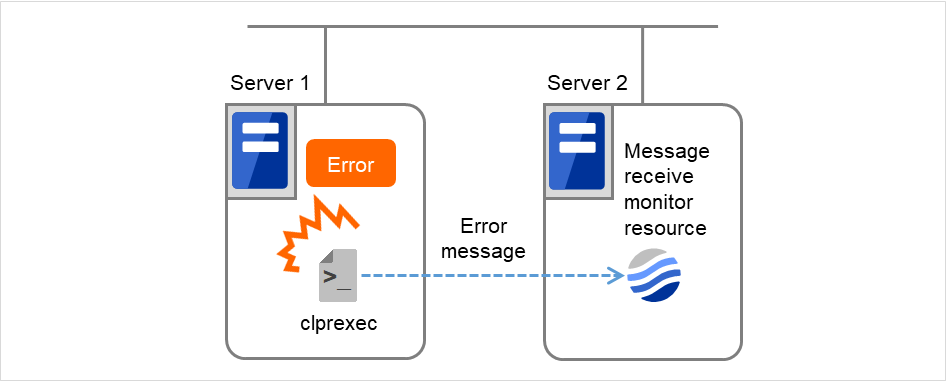

図 4.61 外部連携監視リソースを使用する構成

4.21.2. サーバグループ外フェイルオーバ

  • 異常発生通知受信時に、現用系サーバグループから、別サーバグループのサーバにフェイルオーバさせることが出来ます。

  • サーバグループの設定と、以下の設定が必要となります。

    • 回復対象のグループリソース

      • [サーバグループ設定を使用する]をON

    • 外部連携監視リソース

      • 回復動作を[回復対象に対してフェイルオーバ実行]

      • [サーバグループ外にフェイルオーバする]をON

  • サーバグループ外フェイルオーバ実行時には、ダイナミックフェイルオーバの設定やサーバグループ間のフェイルオーバ設定は無効となります。フェイルオーバ元のサーバが属するサーバグループとは別のサーバグループ内のサーバで、プライオリティが最も高いサーバにフェイルオーバします。

現用系サーバグループに属するServer 1とServer 2、待機系サーバグループに属する Server 3とServer 4

図 4.62 外部連携監視リソースを使用する構成(サーバグループ外フェイルオーバ)

4.21.3. 外部連携監視リソースに関する注意事項

<外部連携モニタリソース全般の注意事項>

  • 外部連携監視リソースが一時停止状態で外部からの異常発生通知を受信した場合、異常時動作は実行されません。

  • 外部から異常発生通知を受信した場合、外部連携監視リソースのステータスは "異常" になります。"異常" となった外部連携監視リソースのステータスは、自動では "正常" に戻りません。ステータスを "正常" に戻したい場合は、[clprexec] コマンドを使用してください。[clprexec] コマンドについては本ガイドの「9. CLUSTERPRO コマンドリファレンス」の「クラスタサーバに処理を要求する (clprexec コマンド)」を参照してください。

  • 外部から異常発生通知を受信して外部連携監視リソースのステータスが "異常" となっている状態で異常発生通知を受信した場合、異常発生時の回復動作は実行されません。

  • 回復動作が[回復対象に対してフェイルオーバ実行]の場合に、[サーバグループ外にフェイルオーバする]のチェックをONに設定している場合、フェイルオーバ先サーバは必ず、現用系サーバグループとは別のサーバグループのサーバになります。ただしこの設定の場合でも、回復対象のグループにサーバグループが設定されていない場合は、フェイルオーバ先は通常のフェイルオーバポリシーに従い決定されます。

4.21.4. 監視 (固有) タブ

カテゴリとキーワードには、[clprexec] コマンドの引数 [-k] で渡すキーワードを設定します。監視対象は省略可能です。

カテゴリ (32 バイト以内)

[clprexec] コマンドの引数 [-k] で指定するカテゴリを指定します。
リストボックスでの既定文字列の選択または任意の文字列の指定が可能です。

キーワード (1023 バイト以内)

[clprexec] コマンドの引数 [-k] で指定するキーワードを指定します。

4.22. プロセス名監視リソースを理解する

プロセス名監視リソースは、任意のプロセス名のプロセスを監視するモニタリソースです。

4.22.1. プロセス名監視リソースの注意事項

プロセス数下限値に1を設定した場合に監視対象に指定したプロセス名のプロセスが複数存在すると、次の条件で監視対象プロセスを一つ選択し監視します。

  1. プロセス間に親子関係がある場合は、親プロセスを監視します。

  2. プロセス間に親子関係がなければ、プロセスの起動時刻の最も古いものを監視します。

  3. プロセス間に親子関係がなく、プロセスの起動時刻も同じであれば、もっともプロセスIDの小さいものを監視します。

同一名のプロセスが複数存在する場合にプロセスの起動個数によって監視を行う際には、プロセス数下限値に監視する個数を設定します。同一名プロセスが設定された個数を下回ると異常と判断します。プロセス数下限値に指定できる個数は1から999個までです。プロセス数下限値に1を設定した場合は、監視対象プロセスを一つ選択して監視します。

監視対象プロセス名に指定できるプロセス名は1023バイトまでです。1023バイトを超えるプロセス名を持つプロセスを監視対象として指定する場合は、ワイルドカード(*)を使って指定します。

監視対象プロセスのプロセス名が1023バイトより長い場合、プロセス名として認識できるのはプロセス名の先頭から1023バイトまでです。ワイルドカード(*)を使って指定する場合は、1023バイトまでに含まれる文字列を指定してください。

監視対象のプロセス名が長い場合、ログ等に出力されるプロセス名情報は後半を省略して表示されます。

プロセス名の中に「"」(ダブルクォーテーション)や「,」(カンマ)が含まれるプロセスを監視している場合、アラートメッセージにプロセス名が正しく表示できない場合があります

監視対象プロセス名は、実際に動作しているプロセスのプロセス名を以下のコマンドで確認し設定してください。

CLUSTERPROインストールパス\bin\GetProcess.vbs

上記コマンドを実行すると、コマンドを実行したフォルダ配下に GetProcess_Result.txt が出力されます。GetProcess_Result.txt を開き、表示されているプロセスの CommandLine 部分を指定してください。出力情報に「"」(ダブルクォーテーション)がある場合は、「"」も含めて指定してください。

出力ファイルの例

20XX/07/26 12:03:13
Caption         CommandLine
services.exe    C:\WINDOWS\system32\services.exe
svchost.exe     C:\WINDOWS\system32\svchost -k rpcss
explorer.exe    C:\WINDOWS\Explorer.EXE
上記のコマンド出力情報から svchost.exe を監視する場合、
C:\WINDOWS\system32\svchost -k rpcss を監視対象プロセス名に指定します。

監視対象プロセス名に指定したプロセス名はプロセスの引数もプロセス名の一部として監視対象のプロセスを特定します。監視対象プロセス名を指定する場合は、引数を含めたプロセス名を指定してください。引数を含めずプロセス名のみ監視したい場合は、ワイルドカード(*)を使い、引数を含めない前方一致または部分一致で指定してください。

4.22.2. プロセス名監視リソースの監視方法

指定されたプロセス名のプロセスを監視します。プロセス数下限値に1を設定した場合、プロセス名からプロセスIDを特定し、そのプロセスIDの消滅時に異常と判断します。プロセスのストールを検出することはできません。

プロセス数下限値に1より大きい値を設定した場合、指定されたプロセス名のプロセスを個数によって監視します。プロセス名から監視対象プロセスの個数を算出し、下限値を下回った場合に異常と判断します。プロセスのストールを検出することはできません。

4.22.3. 監視 (固有) タブ

プロセス名 (1023 バイト以内)

監視するプロセス名を設定します。必ず設定してください。

既定値 : なし

また、次の3つのパターンでプロセス名のワイルドカード指定が可能です。このパターン以外の指定はできません。

【前方一致】 <プロセス名に含まれる文字列>*

【後方一致】 *<プロセス名に含まれる文字列>

【部分一致】 *<プロセス名に含まれる文字列>*

プロセス数下限値 (1~999)

監視対象プロセスの監視個数を設定します。プロセス名に設定した監視対象プロセスの個数が設定値を下回った場合に異常と判断します。

4.23. DB2 監視リソースを理解する

DB2 監視リソースは、サーバ上で動作する DB2 のデータベースを監視するモニタリソースです。

4.23.1. DB2 監視リソースの注意事項

動作確認済みの DB2 のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」を参照してください。

監視処理は、DB2 の CLI を利用しているため、監視を行うサーバ上に、インターフェイス用の DLL (DB2CLI.DLL/DB2CLI64.DLL) がインストールされている必要があります。

監視の対象リソースには、DB2 を起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に データベースがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視開始時に監視テーブルを作成します。フェイルオーバグループが停止することにより監視が停止する場合に、監視テーブルを削除します。監視の一時中断などの場合は、監視テーブルを削除しません。また、システム異常などで、フェイルオーバグループの停止する前にサーバダウンなどが発生した場合は、監視テーブルは削除されませんので、次回監視開始時に、「テーブルが存在する」旨のアラートメッセージが表示されることがありますが、 異常ではありません。

監視動作ごとに DB2 自体が動作ログなどを出力することがありますが、その制御は、DB2側の設定で適宜行ってください。

次項の「DB2監視リソースの監視方法」で説明する監視レベルについて、以下の点にご注意ください。
「レベル1」で監視開始時に監視テーブルが無い場合、監視エラーになります。下記の監視テーブルの作成を行ってください。
「レベル2」で監視開始時に監視テーブルが無い場合、CLUSTERPRO が監視テーブルを自動で作成します。このとき Cluster WebUI のアラートログに監視テーブルがない旨のメッセージが表示されます。

選択する監視レベル

監視テーブルの事前作成

レベル1 (selectでの監視)

必要あり

レベル2 (update/selectでの監視)

必要なし

監視テーブルの作成は以下の手順で行えます。

(以下の例は監視テーブル名をDB2WATCHとする場合)
sql> create table DB2WATCH (num int not null primary key)
sql> insert into DB2WATCH values(0)
sql> commit

4.23.2. DB2 監視リソースの監視方法

DB2監視リソースは、以下の監視レベルから選択した監視レベルに応じた監視を行います。

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。SQL文の発行により最大10桁の数値データの書き込みと読み込みを実行します。監視の開始時・終了時に監視テーブルの作成・削除が行われます。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

    3. 書き込んだデータと読み込んだデータが一致していない場合

4.23.3. 監視 (固有) タブ

監視レベル

選択肢の中から1つを選択します。必ず設定してください。

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。

既定値 : レベル2(update/selectでの監視)

データベース名 (255 バイト以内)

監視するデータベース名を設定します。必ず設定してください。

既定値 : なし

インスタンス名 (255バイト以内)

監視するデータベースのインスタンス名を設定します。必ず設定してください。

既定値 : DB2

ユーザ名 (255 バイト以内)

データベースにログインする際のユーザ名を設定します。

既定値 : db2admin

パスワード (255 バイト以内)

データベースにログインする際のパスワードを設定します。

既定値 : なし

監視テーブル名 (255 バイト以内)

データベース上に作成する監視用テーブルの名前を設定します。必ず設定してください。テーブルの作成・削除を行いますので、運用に使用しているテーブル名と重ならないように注意してください。また、SQL 文の予約語と重ならないようにしてください。
データベースの仕様により監視テーブル名に設定できない文字があります。詳細はデータベースの仕様を確認してください。

既定値 : DB2WATCH

4.24. FTP 監視リソースを理解する

FTP 監視リソースは、サーバ上で動作する FTP サービスを監視するモニタリソースです。FTP プロトコルを監視するものであり、特定のアプリケーションの監視ではありません。そのため、FTP プロトコルを実装するさまざまなアプリケーションの監視を行うことができます。

4.24.1. FTP 監視リソースの注意事項

監視の対象リソースには、FTP を起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に FTP がすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視動作ごとに FTP サービス自体が動作ログなどを出力することがありますが、その制御は、FTP 側の設定で適宜行ってください。

FTPサーバのFTPメッセージ(バナー、接続時のメッセージなど)を既定から変更すると、監視異常とみなす場合があります。

[プロトコル]に FTPS を選択した場合、[クラスタプロパティ]の[暗号化]タブに OpenSSL ライブラリのインストールパスを設定する必要があります。FTPS で利用する OpenSSL ライブラリのバージョンは、OpenSSL 1.1.1 のみ対応しています。

4.24.2. FTP 監視リソースの監視方法

FTP 監視リソースは、以下の監視を行います。

FTP サーバに接続してファイル一覧取得コマンドを実行します。

監視の結果、以下の場合に異常とみなします。

  1. FTP サービスヘの接続に失敗した場合

  2. コマンドに対する応答で異常が通知された場合

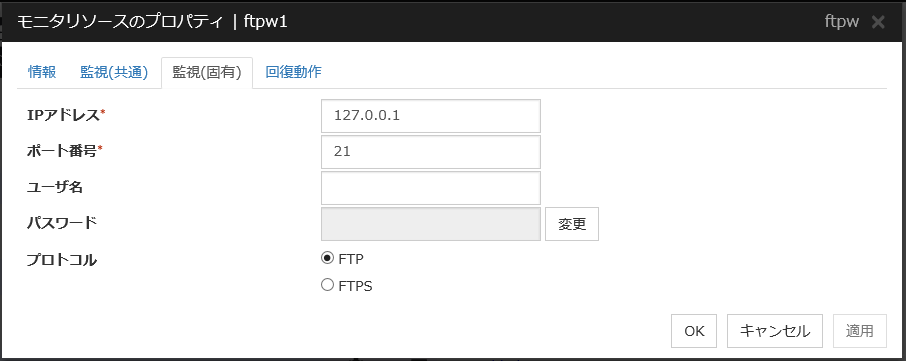

4.24.3. 監視 (固有) タブ

IP アドレス (255 バイト以内)

監視する FTP サーバの IP アドレスを設定します。必ず設定してください。
通常は自サーバ上で動作する FTP サーバに接続しますので、ループバックアドレス(127.0.0.1) を設定しますが、FTP サーバの設定で接続可能なアドレスを制限している場合は、接続可能なアドレス (フローティング IP アドレス等) を設定します。

既定値 : 127.0.0.1

ポート番号 (1~65535)

監視する FTP のポート番号を設定します。必ず設定してください。

既定値 : 21

ユーザ名 (255 バイト以内)

FTP にログインする際のユーザ名を設定します。

既定値 : なし

パスワード (255 バイト以内)

FTP にログインする際のパスワードを設定します。

既定値 : なし

プロトコル

FTP サーバとの通信に使用するプロトコルを設定します。通常は FTP を選択しますが、FTP over SSL/TLS で接続する必要がある場合は FTPS を選択します。

既定値 : FTP

4.25. HTTP 監視リソースを理解する

HTTP 監視リソースは、サーバ上で動作する HTTP のサービスを監視するモニタリソースです。HTTP プロトコルを監視するものであり、特定のアプリケーションの監視ではありません。そのため、HTTP プロトコルを実装するさまざまなアプリケーションの監視を行うことが できます。

4.25.1. HTTP 監視リソースの注意事項

監視の対象リソースには、HTTP サービスを起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に HTTP がすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視動作ごとに HTTP サービス自体が動作ログなどを出力することがありますが、その 制御は、HTTP 側の設定で適宜行ってください。

HTTP 監視リソースはクライアント認証に未対応です。

HTTP 監視リソースの DIGEST 認証で使用可能なアルゴリズムは MD5 です。

4.25.2. HTTP 監視リソースの監視方法

HTTP 監視リソースは、以下の監視を行います。

サーバ上の HTTP デーモンに接続し、HTTP リクエストの発行により、HTTP デーモンの 監視を実行します。

監視の結果、以下の場合に異常とみなします。

  1. HTTP デーモンへの接続で異常が通知された場合

  2. HTTP リクエストの発行に対する応答メッセージが "HTTP/" で始まっていない場合

  3. HTTP リクエストの発行に対する応答のステータスコードが 400、500 番台の場合 (監視 URI に既定値以外の URI を指定した場合)

4.25.3. 監視 (固有) タブ

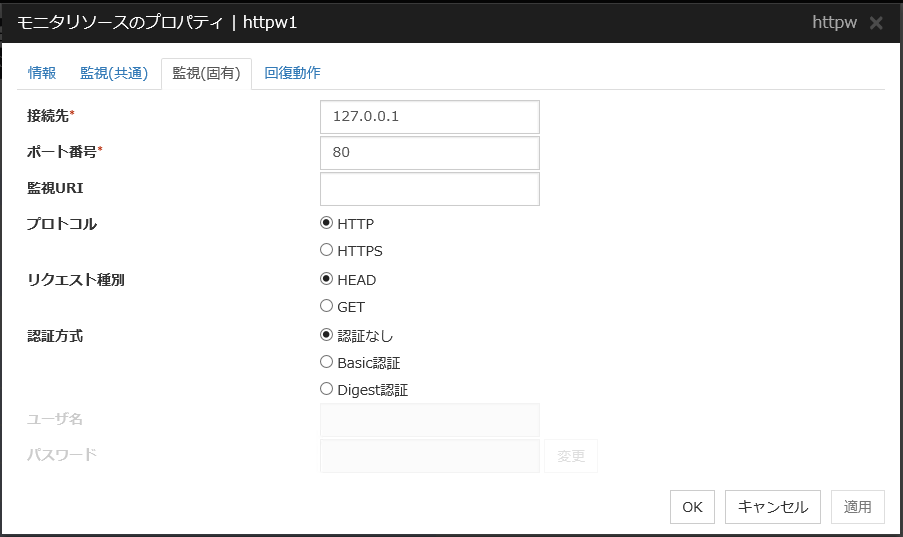

接続先 (255 バイト以内)

監視する HTTP サーバの IP アドレスを設定します。必ず設定してください。
通常は自サーバ上で動作する HTTP サーバに接続しますので、ループバックアドレス(127.0.0.1) を設定しますが、HTTP サーバの設定で接続可能なアドレスを制限している場合は、接続可能なアドレス (フローティング IP アドレス等) を設定します。

既定値 : 127.0.0.1

ポート番号 (1~65535)

監視する HTTP のポート番号を設定します。必ず設定してください。
既定値 :
80 (HTTP の場合)
443 (HTTPS の場合)

監視 URI (255 バイト以内)

監視する HTTP の URI を設定します。

指定しない場合は、ドキュメントルートに対して監視を行います。監視用のページを作成する必要はありません。

指定した場合は、指定した特定の URI に対して監視を行います。指定する URI は、匿名アクセスが可能な権限である必要があります。

記述は、以下のようにドキュメントルートからの URI で行います。

(例) 監視対象とする Web ページの URL が
http://WebServer:80/watch/sample.htm
の場合
/watch/sample.htm

既定値 : なし

プロトコル

HTTP サーバとの通信に使用するプロトコルを設定します。通常は HTTP を選択しますが、HTTP over SSL で接続する必要がある場合は HTTPS を選択します。

注釈

[HTTPS]を選択した場合は、リクエスト種別の選択肢のうち、どちらを選択しても、GETリクエストを発行します。

リクエスト種別

HTTP サーバに接続する際の HTTP リクエストの種類を設定します。必ず設定してください。

既定値 : HEAD

認証方式

HTTP サーバに接続する際の認証方式を設定します。

既定値 : 認証なし

ユーザ名(255バイト以内)

HTTP にログインする際のユーザ名を設定します。

既定値 : なし

パスワード(255バイト以内)

HTTP にログインする際のパスワードを設定します。

既定値 : なし

4.26. IMAP4 監視リソースを理解する

IMAP4 監視リソースは、サーバ上で動作する IMAP4 のサービスを監視するモニタリソースです。IMAP4 プロトコルを監視するものであり、特定のアプリケーションの監視ではありません。そのため、IMAP4 プロトコルを実装するさまざまなアプリケーションの監視を 行うことができます。

4.26.1. IMAP4 監視リソースの注意事項

監視の対象リソースには、IMAP4 サーバを起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に IMAP4 サーバがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視動作ごとに IMAP4 サーバ自体が動作ログなどを出力することがありますが、その制御は、IMAP4 サーバ側の設定で適宜行ってください。

4.26.2. IMAP4 監視リソースの監視方法

IMAP4 監視リソースは、以下の監視を行います。

IMAP4 サーバに接続して動作確認コマンドを実行します。

監視の結果、以下の場合に異常とみなします。

  1. IMAP4 サーバヘの接続に失敗した場合

  2. コマンドに対する応答で異常が通知された場合

4.26.3. 監視 (固有) タブ

IP アドレス (255 バイト以内)

監視する IMAP4 サーバの IP アドレスを設定します。必ず設定してください。
通常は自サーバ上で動作する IMAP4 サーバに接続しますので、ループバックアドレス(127.0.0.1) を設定しますが、IMAP4 サーバの設定で接続可能なアドレスを制限している場合は、接続可能なアドレス (フローティング IP アドレス等) を設定します。

既定値 : 127.0.0.1

ポート番号 (1~65535)

監視する IMAP4 のポート番号を設定します。必ず設定してください。

既定値 : 143

ユーザ名 (255 バイト以内)

IMAP4 にログインする際のユーザ名を設定します。

既定値 : なし

パスワード (189 バイト以内)

IMAP4 にログインする際のパスワードを設定します。

既定値 : なし

認証方式

IMAP4 にログインするときの認証方式を選択します。使用している IMAP4 の設定に合わせる必要があります。

  • AUTHENTICATE LOGIN (既定値)
    [AUTHENTICATE LOGIN] コマンドを使用した暗号化認証方式です。
  • LOGIN
    [LOGIN] コマンドを使用した平文方式です。

4.27. ODBC 監視リソースを理解する

ODBC 監視リソースは、サーバ上で動作する ODBC のデータベースを監視するモニタリソースです。

4.27.1. ODBC 監視リソースの注意事項

監視処理は、ODBC ドライバを利用しているため、あらかじめ、Windows の ODBCデータソースアドミニストレータを使用して、データソースの設定を行ってください。データ ソースは、システムデータソースに追加します。

監視の対象リソースには、データベースを起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後にデータベースがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視開始時に監視テーブルを作成します。フェイルオーバグループが停止することにより監視が停止する場合に、監視テーブルを削除します。監視の一時中断などの場合は、監視テーブルを削除しません。また、システム異常などで、フェイルオーバグループの停止する前にサーバダウンなどが発生した場合は、監視テーブルは削除されませんので、次回監視開始時に、「テーブルが存在する」旨のアラートメッセージが表示されることがありますが、異常ではありません。

監視動作ごとにデータベース自体が動作ログなどを出力することがありますが、その制御は、データベース側の設定で適宜行ってください。

次項の「ODBC監視リソースの監視方法」で説明する監視レベルについて、以下の点にご注意ください。
「レベル1」で監視開始時に監視テーブルが無い場合、監視エラーになります。下記の監視テーブルの作成を行ってください。
「レベル2」で監視開始時に監視テーブルが無い場合、CLUSTERPROが監視テーブルを自動で作成します。このとき Cluster WebUI のアラートログに監視テーブルがない旨のメッセージが表示されます。

選択する監視レベル

監視テーブルの事前作成

レベル1(selectでの監視)

必要あり

レベル2(update/selectでの監視)

必要なし

監視テーブルの作成は以下の手順で行えます。

(以下の例は監視テーブル名をODBCWATCHとする場合)
sql> create table ODBCWATCH (num int not null primary key);
sql> insert into ODBCWATCH values(0);
sql> commit;

4.27.2. ODBC 監視リソースの監視方法

ODBC監視リソースは、以下の監視レベルから選択した監視レベルに応じた監視を行います。

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。SQL文の発行により最大10桁の数値データの書き込みと読み込みを実行します。監視の開始時・終了時に監視テーブルの作成・削除が行われます。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

    3. 書き込んだデータと読み込んだデータが一致していない場合

4.27.3. 監視 (固有) タブ

監視レベル

選択肢の中から1つを選択します。必ず設定してください。

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。

既定値 : レベル2(update/selectでの監視)

データソース名 (255 バイト以内)

監視するデータソース名を設定します。必ず設定してください。

既定値 : なし

ユーザ名 (255 バイト以内)

データベースにログインする際のユーザ名を設定します。データソースの設定で、ユーザ名を設定している場合は、指定する必要はありません。

既定値 : なし

パスワード (255 バイト以内)

データベースにログインする際のパスワードを設定します。

既定値 : なし

監視テーブル名 (255 バイト以内)

データベース上に作成する監視用テーブルの名前を設定します。必ず設定してください。テーブルの作成・削除を行いますので、運用に使用しているテーブル名と重ならないように注意してください。また、SQL 文の予約語と重ならないようにしてください。
データベースの仕様により監視テーブル名に設定できない文字があります。詳細はデータベースの仕様を確認してください。

既定値 : ODBCWATCH

4.28. Oracle 監視リソースを理解する

Oracle 監視リソースは、サーバ上で動作する Oracle のデータベースを監視するモニタリソースです。

4.28.1. Oracle 監視リソースの注意事項

動作確認済みの Oracle のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」を参照してください。

監視処理は、Oracle の OCI を利用しているため、監視を行うサーバ上に、インターフェイス用の DLL (OCI.DLL) がインストールされている必要があります。

監視の対象リソースには、Oracle を起動するサービスリソースやスクリプトリソースなどを 指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後にデータベースがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視開始時に監視テーブルを作成します。フェイルオーバグループが停止することにより監視が停止する場合に、監視テーブルを削除します。監視の一時中断などの場合は、監視テーブルを削除しません。また、システム異常などで、フェイルオーバグループの停止する前にサーバダウンなどが発生した場合は、監視テーブルは削除されませんので、次回監視開始時に、「テーブルが存在する」旨のアラートメッセージが表示されることがありますが、異常ではありません。

パラメータのOS認証のチェックがオフの場合、通常はパスワード認証でOracle監視を行いますが以下の条件の場合はOS認証でOracle監視が行われ、パラメータで指定したユーザ名およびパスワードは無視されます。

  • パラメータの認証方式がSYSDBAに指定されている。

  • Windows OSのora_dbaグループにAdministratorユーザが所属している。

パラメータのユーザ名に指定するユーザについて、デフォルトではsysとなっていますが、別途監視用ユーザを作成する場合、各監視レベルにおいて以下のアクセス権付与が必要です。(sysdba権限を与えない場合)

監視レベル

必要な権限

レベル0(データベースステータス)

V$PROCESSへのSELECT権限/V$INSTANCEへのSELECT権限

レベル1(selectでの監視)

V$PROCESSへのSELECT権限/監視テーブルへのSELECT権限

レベル2(update/selectでの監視)

V$PROCESSへのSELECT権限/CREATE TABLE/DROP ANY TABLE/監視テーブルへのINSERT権限/
監視テーブルへのUPDATE権限/監視テーブルへのSELECT権限

監視動作ごとに Oracle 自体が動作ログなどを出力することがありますが、その制御は、Oracle 側の設定で適宜行ってください。

次項の「 Oracle 監視リソースの監視方法 」で説明する監視レベルについて、以下の点にご注意ください。
「レベル1」で監視開始時に監視テーブルが無い場合、監視エラーになります。下記の監視テーブルの作成を行ってください。
「レベル2」で監視開始時に監視テーブルが無い場合、CLUSTERPROが監視テーブルを自動で作成します。このとき Cluster WebUI のアラートログに監視テーブルがない旨のメッセージが表示されます。

選択する監視レベル

監視テーブルの事前作成

レベル0(データベースステータス)

必要なし

レベル1(selectでの監視)

必要あり

レベル2(update/selectでの監視)

必要なし

監視テーブルの作成は以下の手順で行えます。

(以下の例は監視テーブル名をORAWATCHとする場合)
sql> create table ORAWATCH (num int primary key);
sql> insert into ORAWATCH values(0);
sql> commit;

※パラメータのユーザ名に指定するユーザのスキーマに作成してください。

4.28.2. Oracle 監視リソースの監視方法

Oracle 監視リソースは、以下の監視レベルから選択した監視レベルに応じた監視を行います。

  • レベル0(データベースステータス)
    Oracle の管理テーブル( V$INSTANCE 表)を参照しDBの状態(インスタンスの状態)を確認します。監視テーブルに対してSQL文の発行は行わない簡易的な監視です。
    監視の結果以下の場合に異常とみなします。
    1. Oracle の管理テーブル( V$INSTANCE 表)のステータス( status )が未起動状態( MOUNTED,STARTED )の場合

    2. Oracle の管理テーブル( V$INSTANCE 表)のデータベースステータス( database_status )が未起動( SUSPENDED,INSTANCE RECOVERY )の場合

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。SQL文の発行により最大 10 桁の数値データの書き込みと読み込みを実行します。監視の開始時・終了時に監視テーブルの作成・削除が行われます。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

    3. 書き込んだデータと読み込んだデータが一致していない場合

4.28.3. 監視 (固有) タブ

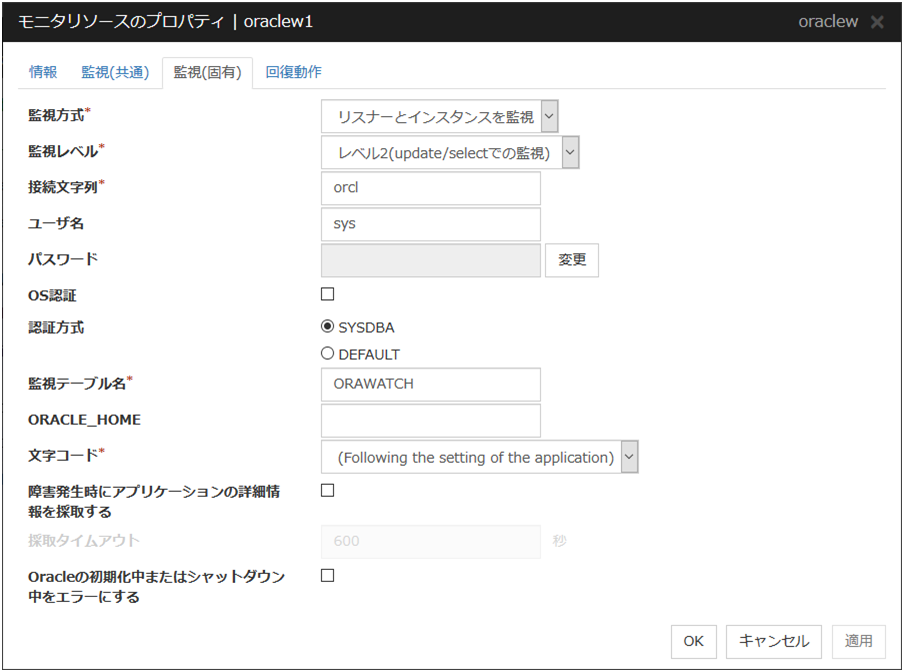

監視方式

監視対象とする Oracle の機能を選択します。

  • リスナーとインスタンスを監視
    監視レベルに設定されたレベルに応じ、データベースへの接続、参照、更新の動作を監視します。
  • リスナーのみ監視
    リスナーが動作しているかをOracleのコマンド(tnsping)を実行し監視します。モニタリソースプロパティでORACLE_HOMEを設定しておく必要があります。
    ORACLE_HOMEが設定されていない場合、接続文字列に指定されている先に対して接続処理の動作のみ監視します。接続異常時にリスナーのサービス再起動による復旧を試みる場合に使用します。
    本設定を選択した場合、監視レベルの設定は無視されます。
  • インスタンスのみ監視
    データベースに対しリスナーを経由せず直接接続(BEQ接続)を行い、監視レベルに設定されたレベルに応じ、データベースへの接続、参照、更新の動作を監視します。モニタリソースプロパティで ORACLE_HOME を設定しておく必要があります。この方式はリスナーを経由せずインスタンスを直接監視し復旧動作を設定するために使用します。
    監視対象が Oracle12c のマルチテナント構成のデータベースの場合、BEQ 接続での監視はできません。
    ORACLE_HOME が設定されていない場合、接続文字列に指定されている先に対して接続を行い、接続処理で異常があった場合は無視します。この方式は、[リスナーのみ監視] 方式の Oracle 監視リソースと併用して、接続処理以外の異常に対する復旧動作を設定するために使用します。

既定値 : リスナーとインスタンスを監視

監視レベル

選択肢の中から1つを選択します。必ず設定してください。

  • レベル0(データベースステータス)
    Oracle の管理テーブル( V$INSTANCE 表)を参照しDBの状態(インスタンスの状態)を確認します。監視テーブルに対してSQL文の発行は行わない簡易的な監視です。
  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行する SQL文は( select )です。
  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。

既定値 : レベル2(update/selectでの監視)

接続文字列 (255 バイト以内)

監視するデータベースの接続文字列を設定します。必ず設定してください。

監視方式を「インスタンスのみの監視」とした場合にはORACLE_SIDを設定します。

監視方式

ORACLE_HOME

接続文字列

監視レベル

リスナーとインスタンスを監視

入力不要

接続文字列を指定

設定に応じたレベルの監視

リスナーのみ監視

入力した場合、Oracleのコマンドを使用した監視

接続文字列を指定

レベル設定は無視される

未入力の場合、リスナーを経由したインスタンスへの接続確認

接続文字列を指定

レベル設定は無視される

インスタンスのみ監視

入力した場合、BEQ接続によるインスタンスの確認

ORACLE_SIDを指定する

設定に応じたレベルの監視

未入力の場合、リスナーを経由したインスタンスの確認となる

接続文字列を指定

設定に応じたレベルの監視

既定値 : 接続文字列の既定値はなし

ユーザ名 (255 バイト以内)

データベースにログインする際のユーザ名を設定します。監視方式として [リスナーのみ監視] 以外を選択している場合、および OS 認証を使用する場合は、必ず設定してください。

既定値 : sys

パスワード (255 バイト以内)

データベースにログインする際のパスワードを設定します。

既定値 : なし

OS 認証

Oracle にログインするときの認証方式を指定します。Oracle の設定に合わせる必要があります。

  • チェックボックスがオン
    OS 認証を使用します。
  • チェックボックスがオフ (既定値)
    データベース認証を使用します。

認証方式

Oracle にログインするときのユーザの権限を選択します。指定したユーザ名の権限に合わせる必要があります。

  • SYSDBA (既定値)
    SYSDBA 権限で接続します。
  • DEFAULT
    一般ユーザ権限で接続します。

監視テーブル名 (255 バイト以内)

データベース上に作成する監視用テーブルの名前を設定します。必ず設定してください。テーブルの作成・削除を行いますので、運用に使用しているテーブル名と重ならないように注意してください。また、SQL 文の予約語と重ならないようにしてください。
データベースの仕様により監視テーブル名に設定できない文字があります。詳細はデータベースの仕様を確認してください。

既定値 : ORAWATCH

ORACLE_HOME (255 バイト以内)

ORACLE_HOMEに設定しているパス名を指定します。[/] で始まる必要があります。監視方式で「リスナーのみ監視」「インスタンスのみ監視」を選択したときに使用されます。

既定値 : なし

文字コード

Oracle のキャラクタ・セットを選択します。

  • (Following the setting of the application) (既定値)
    サーバにインストールされた Oracle のキャラクタセットを使用します。
  • AMERICAN_AMERICA.US7ASCII
    Oracleの言語が日本語および英語以外の場合、AMERICAN_AMERICA.US7ASCIIを選択してください。

障害発生時にアプリケーションの詳細情報を採取する

Oracle データベースの異常を検出した場合に Oracle の詳細情報を採取するかどうかを指定します。

  • チェックボックスがオン
    Oracle の詳細情報を採取します。
  • チェックボックスがオフ (既定値)
    Oracle の詳細情報を採取しません。

この機能を使用する場合、情報採取のためのデータベース処理をローカルシステムアカウントで実行するため、ローカルシステムアカウントに DBA 権限が必要です。採取した情報はCLUSTERPRO インストールフォルダ配下の work\rm\リソース名\ errinfo.cur フォルダに保存されます。採取が複数回実行された場合は、過去の採取情報のフォルダ名がerrinfo.1、errinfo.2 とリネームされ、最大 5 世代分まで保存されます。

注釈

採取中にクラスタ停止などにより、Oracle サービスを停止させた場合、正しい情報が取得できない可能性があります。
採取中はグループ停止やグループ移動など手動での操作は行わないでください。手動での操作を行うタイミングによっては、その後の監視処理が正常に動作しない可能性があります。

採取タイムアウト (1~9999)

詳細情報採取時のタイムアウト時間を秒単位で指定します。

既定値:600

Oracleの初期化中またはシャットダウン中をエラーにする

本機能をオンにした場合、Oracleの初期化またはシャットダウン中の状態を検出すると、直ちに監視エラーになります。

Oracle Clusterware等の連携でOracleが運用中に自動で再起動される場合、本機能をオフにしてください。Oracle の初期化またはシャットダウン中の状態でも監視正常になります。

ただし1時間以上Oracleの初期化またはシャットダウン中の状態が続くと監視エラーになります。

既定値:オフ

4.29. POP3 監視リソースを理解する

POP3 監視リソースは、サーバ上で動作する POP3 のサービスを監視するモニタリソースです。POP3 プロトコルを監視するものであり、特定のアプリケーションの監視ではありません。そのため、POP3 プロトコルを実装するさまざまなアプリケーションの監視を行うことができます。

4.29.1. POP3 監視リソースの注意事項

監視の対象リソースには、POP3 サーバを起動するサービスリソースやスクリプトリソース などを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に POP3 がすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視動作ごとに POP3 自体が動作ログなどを出力することがありますが、その制御は、POP3 側の設定で適宜行ってください。

4.29.2. POP3 監視リソースの監視方法

POP3 監視リソースは、以下の監視を行います。

POP3 サーバに接続して動作確認コマンドを実行します。

監視の結果、以下の場合に異常とみなします。

  1. POP3 サーバヘの接続に失敗した場合

  2. コマンドに対する応答で異常が通知された場合

4.29.3. 監視 (固有) タブ

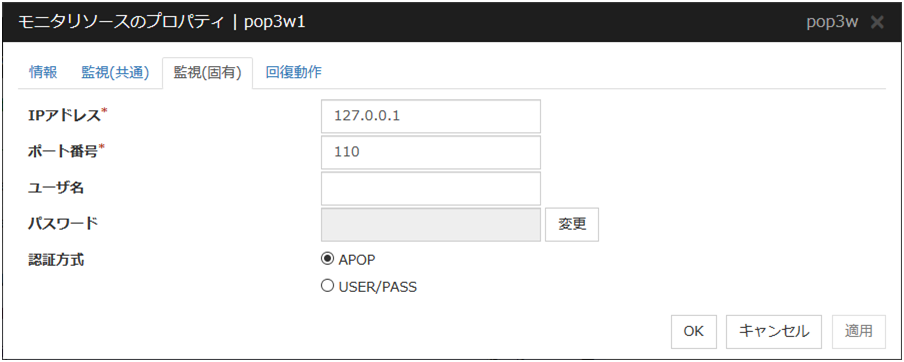

IP アドレス (255 バイト以内)

監視する POP3 サーバの IP アドレスを設定します。必ず設定してください。
通常は自サーバ上で動作する POP3 サーバに接続しますので、ループバックアドレス(127.0.0.1) を設定しますが、POP3 サーバの設定で接続可能なアドレスを制限している場合は、接続可能なアドレス (フローティング IP アドレス等) を設定します。

既定値 : 127.0.0.1

ポート番号 (1~65535)

監視する POP3 のポート番号を設定します。必ず設定してください。

既定値 : 110

ユーザ名 (255 バイト以内)

POP3 にログインする際のユーザ名を設定します。

既定値 : なし

パスワード (255 バイト以内)

POP3 にログインする際のパスワードを設定します。

既定値 : なし

認証方式

POP3 にログインするときの認証方式を選択します。使用している POP3 の設定に合わせる必要があります。

  • APOP (既定値)
    [APOP] コマンドを使用した暗号化認証方式です。
  • USER/PASS
    [USER/PASS] コマンドを使用した平文方式です。

4.30. PostgreSQL 監視リソースを理解する

PostgreSQL 監視リソースは、サーバ上で動作する PostgreSQL データベースを監視するモニタリソースです。

4.30.1. PostgreSQL 監視リソースの注意事項

動作確認済みの PostgreSQL/PowerGres のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」を参照してください。

監視処理は、PostgreSQL/PowerGres のライブラリを利用しているため、監視を行うサーバ上に、インターフェイス用の DLL (LIBPQ.DLL) がインストールされている必要があります。PostgreSQL の監視を行う際は、この DLL のパスを環境変数に設定してください。

監視の対象リソースには、PostgreSQL/PowerGres を起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に データベースがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視開始時に監視テーブルを作成します。フェイルオーバグループが停止することにより監視が停止する場合に、監視テーブルを削除します。監視の一時中断などの場合は、監視テーブルを削除しません。また、システム異常などで、フェイルオーバグループの停止する前にサーバダウンなどが発生した場合は、監視テーブルは削除されませんので、次回監視開始時に、「テーブルが存在する」旨のアラートメッセージが表示されることがありますが、異常ではありません。

監視動作ごとに PostgreSQL/PowerGres 自体が動作ログなどを出力することがありますが、その制御は、PostgreSQL/PowerGres 側の設定で適宜行ってください。

PostgreSQL は、オープンソースソフトウェア (OSS) のため、動作確認はしますが、動作 保証はしません。各自で評価を行った後、運用してください。

OS及びPostgreSQLのバージョンによっては、PostgreSQL監視を行うと、ライブラリが見つからないエラーが出力されることがあります。この場合は、システム環境変数のPATHにPostgreSQLのbinを追加してください。その後、クラスタ再起動を行ってください。

環境変数にPATHを追加する場合(以下はPostgreSQL9.6のbinのPATHの例)

C:\Program Files\PostgreSQL\9.6\bin

本モニタリソースを利用すると PostgreSQL 側のログに下記のようなメッセージが出力されます。監視処理に伴って出力されるメッセージで、問題はありません。

YYYY-MM-DD hh:mm:ss JST moodle moodle LOG: statement: DROP TABLE psqlwatch
YYYY-MM-DD hh:mm:ss JST moodle moodle ERROR: table "psqlwatch" does not exist
YYYY-MM-DD hh:mm:ss JST moodle moodle STATEMENT: DROP TABLE psqlwatch
YYYY-MM-DD hh:mm:ss JST moodle moodle LOG: statement: CREATE TABLE psqlwatch (num INTEGER NOT NULL PRIMARY KEY)
YYYY-MM-DD hh:mm:ss JST moodle moodle NOTICE: CREATE TABLE / PRIMARY KEY will create implicit index "psqlwatch_pkey" for table "psql watch"
YYYY-MM-DD hh:mm:ss JST moodle moodle LOG: statement: DROP TABLE psqlwatch
次項の「PostgreSQL監視リソースの監視方法」で説明する監視レベルについて、以下の点にご注意ください。
「レベル1」で監視開始時に監視テーブルが無い場合、監視エラーになります。下記の監視テーブルの作成を行ってください。
「レベル2」で監視開始時に監視テーブルが無い場合、CLUSTERPROが監視テーブルを自動で作成します。このときCluster WebUI のアラートログに監視テーブルがない旨のメッセージが表示されます。

選択する監視レベル

監視テーブルの事前作成

レベル1(selectでの監視)

必要あり

レベル2(update/selectでの監視)

必要なし

監視テーブルの作成は以下の手順で行えます。

(以下の例は監視テーブル名をPSQLWATCHとする場合)
sql> create table PSQLWATCH (num int not null primary key);
sql> insert into PSQLWATCH values(0);
sql> commit;

4.30.2. PostgreSQL 監視リソースの監視方法

PostgreSQL監視リソースは、以下の監視レベルから選択した監視レベルに応じた監視を行います。

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。SQL文の発行により最大 10 桁の数値データの書き込みと読み込みを実行します。監視の開始時・終了時に監視テーブルの作成・削除が行われます。監視テーブルに対して発行するSQL文は( create / update / select / reindex / drop / vacuum )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

    3. 書き込んだデータと読み込んだデータが一致していない場合

4.30.3. 監視 (固有) タブ

監視レベル

選択肢の中から1つを選択します。必ず設定してください。

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。監視テーブルに対して発行するSQL文は( create / update / select / reindex / drop / vacuum )です。

既定値 : レベル2(update/selectでの監視)

データベース名 (255 バイト以内)

監視するデータベース名を設定します。必ず設定してください。

既定値 : なし

IP アドレス

監視するデータベースサーバの IP アドレスを設定します。必ず設定してください。

既定値 : 127.0.0.1

ポート番号

監視する PostgreSQL のポート番号を設定します。必ず設定してください。

既定値 : 5432

ユーザ名 (255 バイト以内)

データベースにログインする際のユーザ名を設定します。

既定値 : postgres

パスワード (255 バイト以内)

データベースにログインする際のパスワードを設定します。

既定値 : なし

監視テーブル名 (255 バイト以内)

データベース上に作成する監視用テーブルの名前を設定します。必ず設定してください。テーブルの作成・削除を行いますので、運用に使用しているテーブル名と重ならないように注意してください。また、SQL 文の予約語と重ならないようにしてください。
データベースの仕様により監視テーブル名に設定できない文字があります。詳細はデータベースの仕様を確認してください。

既定値 : PSQLWATCH

PostgreSQLの初期化中またはシャットダウン中をエラーにする

本機能を有効にした場合、PostgreSQL の初期化中またはシャットダウン中の状態を検出すると、直ちに監視エラーになります。本機能を無効にした場合、PostgreSQL の初期化中またはシャットダウン中の状態でも監視正常になります。ただし1時間以上PostgreSQLの初期化中またはシャットダウン中の状態が継続すると監視エラーになります。

既定値 : 有効

4.31. SMTP 監視リソースを理解する

SMTP 監視リソースは、サーバ上で動作する SMTP のサービスを監視するモニタリソースです。SMTP プロトコルを監視するものであり、特定のアプリケーションの監視ではありません。そのため、SMTP プロトコルを実装するさまざまなアプリケーションの監視を行うことができます。

4.31.1. SMTP 監視リソースの注意事項

監視の対象リソースには、SMTP を起動するサービスリソースやスクリプトリソースなどを 指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後にデータベースがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視動作ごとに SMTP 自体が動作ログなどを出力することがありますが、その制御は、SMTP 側の設定で適宜行ってください。

4.31.2. SMTP 監視リソースの監視方法

SMTP 監視リソースは、以下の監視を行います。

SMTP サーバに接続して動作確認コマンドを実行します。

監視の結果、以下の場合に異常とみなします。

  1. SMTP サーバヘの接続に失敗した場合

  2. コマンドに対する応答で異常が通知された場合

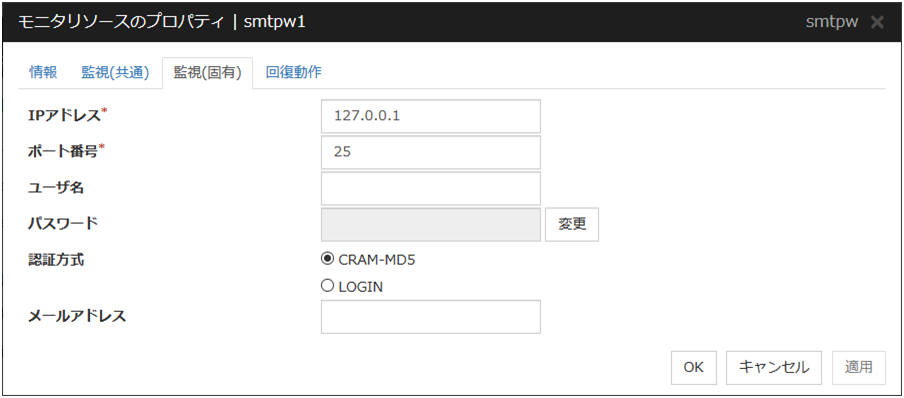

4.31.3. 監視 (固有) タブ

IP アドレス

監視する SMTP サーバの IP アドレスを設定します。必ず設定してください。

既定値 : 127.0.0.1

ポート番号

監視する SMTP のポート番号を設定します。必ず設定してください。

既定値 : 25

ユーザ名 (255 バイト以内)

SMTP にログインする際のユーザ名を設定します。ユーザ名が指定されていない場合は、SMTP 認証を行いません。

既定値 : なし

パスワード (255 バイト以内)

SMTP にログインする際のパスワードを設定します。

既定値 : なし

認証方式

SMTP にログインするときの認証方式を選択します。使用している SMTP の設定に合わせる必要があります。

  • CRAM-MD5 (既定値)
    CRAM-MD5 を使用した暗号化認証方式です。
  • LOGIN
    [LOGIN] コマンドを使用した平文方式です。

メールアドレス (255 バイト以内)

監視する際のメールアドレスを設定します。

指定しない場合は、動作確認コマンドのみで監視を行います。内部では、ダミーのメールアドレスを使用したコマンドを実行します。

指定した場合は、指定したメールアドレスに対して [SMTP] コマンドを実行し、その結果を 確認することによって監視を行います。指定する場合は、監視専用のメールアドレスを用意することを推奨します。

既定値 : なし

4.32. SQL Server 監視リソースを理解する

SQL Server 監視リソースは、サーバ上で動作する SQL Server のデータベースを監視 するモニタリソースです。

4.32.1. SQL Server 監視リソースの注意事項

動作確認済みの SQL Server のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」を参照してください。

監視の対象リソースには、SQL Server を起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後にデータベースがすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視開始時に監視テーブルを作成します。フェイルオーバグループが停止することにより監視が停止する場合に、監視テーブルを削除します。監視の一時中断などの場合は、監視テーブルを削除しません。また、システム異常などで、フェイルオーバグループの停止する前にサーバダウンなどが発生した場合は、監視テーブルは削除されませんので、次回監視開始時に、「テーブルが存在する」旨のアラートメッセージが表示されることがありますが、異常ではありません。

監視動作ごとに SQL Server 自体が動作ログなどを出力することがありますが、その制御は、SQL Server 側の設定で適宜行ってください。

次項の「SQL Server監視リソースの監視方法」で説明する監視レベルについて、以下の点にご注意ください。
「レベル1」で監視開始時に監視テーブルが無い場合、監視エラーになります。下記の監視テーブルの作成を行ってください。
「レベル2」で監視開始時に監視テーブルが無い場合、CLUSTERPROが監視テーブルを自動で作成します。このときCluster WebUI のアラートログに監視テーブルがない旨のメッセージが表示されます。

選択する監視レベル

監視テーブルの事前作成

レベル0(データベースステータス)

必要なし

レベル1(selectでの監視)

必要あり

レベル2(update/selectでの監視)

必要なし

監視テーブルの作成は以下の手順で行えます。

(以下の例は監視テーブル名をSQLWATCHとする場合)

  • SET IMPLICIT_TRANSACTIONSがオフの場合

    sql> create table SQLWATCH (num int not null primary key)
    sql> go
    sql> insert into SQLWATCH values(0)
    sql> go
  • SET IMPLICIT_TRANSACTIONSがオンの場合

    sql> create table SQLWATCH (num int not null primary key)
    sql> go
    sql> insert into SQLWATCH values(0)
    sql> go
    sql> commit
    sql> go

4.32.2. SQL Server 監視リソースの監視方法

SQL Server 監視リソースは、以下の監視レベルから選択した監視レベルに応じた監視を行います。

  • レベル0(データベースステータス)
    SQL Server の管理テーブルを参照しDBの状態を確認します。監視テーブルに対してSQL文の発行は行わない簡易的な監視です。
    監視の結果以下の場合に異常とみなします。
    1. データベースのステータスがオンラインでない場合

  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。SQL文の発行により最大 10 桁の数値データの書き込みと読み込みを実行します。監視の開始時・終了時に監視テーブルの作成・削除が行われます。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。
    監視の結果以下の場合に異常とみなします。
    1. データベースヘの接続に失敗した場合

    2. SQL文の発行に対する応答で異常が通知された場合

    3. 書き込んだデータと読み込んだデータが一致していない場合

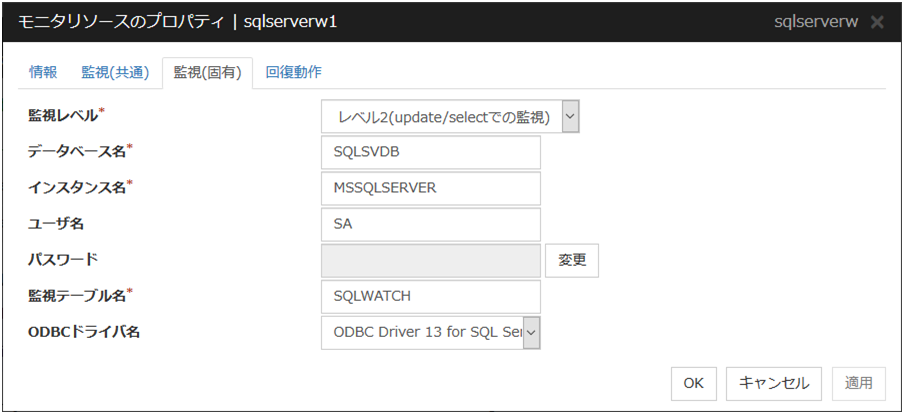

4.32.3. 監視 (固有) タブ

監視レベル

選択肢の中から1つを選択します。必ず設定してください。

  • レベル0(データベースステータス)
    SQL Server の管理テーブルを参照しDBの状態を確認します。監視テーブルに対してSQL文の発行は行わない簡易的な監視です。
  • レベル1(selectでの監視)
    監視テーブルに対して参照のみを行う監視です。監視テーブルに対して発行するSQL文は( select )です。
  • レベル2(update/selectでの監視)
    監視テーブルに対して更新も行う監視です。監視テーブルに対して発行するSQL文は( create / update / select / drop )です。

既定値 : レベル2(update/selectでの監視)

データベース名 (255 バイト以内)

監視するデータベース名を設定します。必ず設定してください。

既定値 : なし

インスタンス名 (255 バイト以内)

監視するデータベースのインスタンス名を設定します。必ず設定してください。

既定値 : MSSQLSERVER

ユーザ名 (255 バイト以内)

データベースにログインする際のユーザ名を設定します。ユーザ名を指定しなかった場合は、Windows 認証として動作します。

既定値 : SA

パスワード (255 バイト以内)

データベースにログインする際のパスワードを設定します。

既定値 : なし

監視テーブル名 (255 バイト以内)

データベース上に作成する監視用テーブルの名前を設定します。必ず設定してください。テーブルの作成・削除を行いますので、運用に使用しているテーブル名と重ならないように注意してください。また、SQL 文の予約語と重ならないようにしてください。
データベースの仕様により監視テーブル名に設定できない文字があります。詳細はデータベースの仕様を確認してください。

既定値 : SQLWATCH

ODBC ドライバ名 (255 バイト以内)

[スタート] メニュー→[管理ツール]→[データソース (ODBC)] の [ドライバ] タブに表示される対象データベースのドライバ名を設定します。
SQL Server 2014の場合は [SQL Server Native Client 11.0]
SQL Server 2016、SQL Server 2017 の場合は [ODBC Driver 13 for SQL Server]
SQL Server 2019 の場合は [ODBC Driver 17 for SQL Server]
を選択、または直接入力してください。

既定値 : ODBC Driver 13 for SQL Server

4.33. Tuxedo 監視リソースを理解する

Tuxedo 監視リソースは、サーバ上で動作する Tuxedo を監視するモニタリソースです。

4.33.1. Tuxedo 監視リソースの注意事項

動作確認済みの Tuxedo のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」を参照してください。

監視の対象リソースには、Tuxedo を起動するスクリプトリソース、アプリケーションリソースを指定してください。対象 リソースの活性後、監視を開始しますが、対象リソースの活性直後に Tuxedo がすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

監視動作ごとに Tuxedo 自体が動作ログなどを出力することがありますが、その制御は、Tuxedo 側の設定で適宜行ってください。

4.33.2. Tuxedo 監視リソースの監視方法

Tuxedo 監視リソースは、以下の監視を行います。

Tuxedo の API を利用して、アプリケーションサーバの監視を実行します。

監視の結果、以下の場合に異常とみなします。

  1. アプリケーションサーバへの接続や状態取得に対する応答で異常が通知された場合

4.33.3. 監視 (固有) タブ

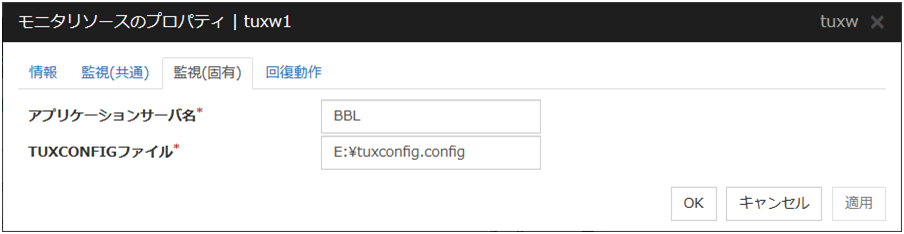

アプリケーションサーバ名 (255 バイト以内)

監視するアプリケーションサーバ名を設定します。必ず設定してください。

既定値 : BBL

TUXCONFIG ファイル (1023 バイト以内)

Tuxedo の配置ファイル名を設定します。必ず設定してください。

既定値 : なし

4.34. WebSphere 監視リソースを理解する

WebSphere 監視リソースは、サーバ上で動作する WebSphere を監視するモニタリソースです。

4.34.1. WebSphere 監視リソースの注意事項

動作確認済みの WebSphere のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」」を参照してください。

監視の対象リソースには、WebSphere を起動するサービスリソースやスクリプトリソース などを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に WebSphere がすぐに動作できない場合などは、[監視開始待ち時間] で調整して ください。

本モニタリソースで監視を行うためには Java 環境が必要です。アプリケーションサーバ システムは Java の機能を利用しているため、Java のストールなどが発生した場合も異常とみなすことがあります。

監視動作ごとに WebSphere サービス自体が動作ログなどを出力することがありますが、その制御は、WebSphere 側の設定で適宜行ってください。

4.34.2. WebSphere 監視リソースの監視方法

WebSphere 監視リソースは、以下の監視を行います。

WebSphere の [serverStatus.bat] コマンドを利用して、アプリケーションサーバの監視を実行します。

監視の結果、以下の場合に異常とみなします。

  1. 取得したアプリケーションサーバの状態で異常が通知された場合

4.34.3. 監視 (固有) タブ

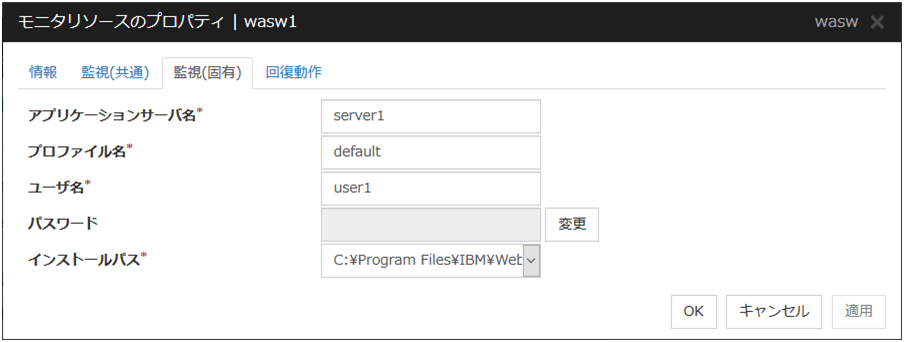

アプリケーションサーバ (255 バイト以内)

監視するアプリケーションサーバ名を設定します。必ず設定してください。

既定値 : server1

プロファイル名 (1023 バイト以内)

WebSphere のプロファイル名を設定します。必ず設定してください。

既定値 : default

ユーザ名 (255 バイト以内)

WebSphere のユーザ名を設定します。必ず設定してください。

既定値 :なし

パスワード (255 バイト以内)

WebSphere のパスワードを設定します。

既定値 : なし

インストールパス (255 バイト以内)

WebSphere のインストールパスを設定します。必ず設定してください。

既定値 : C:\Program Files\IBM\WebSphere\AppServer

4.35. WebLogic 監視リソースを理解する

WebLogic 監視リソースは、サーバ上で動作する WebLogic を監視するモニタリソースです。

4.35.1. WebLogic 監視リソースの注意事項

動作確認済みのWebLogicのバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」」を参照してください。

WebLogic 起動時にすぐに動作できない場合は異常とみなしてしまうため、[監視開始待ち時間] で調整してください。もしくは、WebLogic を先に起動するようにしてください(例:監視の対象リソースに、WebLogic を起動するスクリプトリソース、アプリケーションリソースを指定)。

本モニタリソースで 監視方式 に [WLST] を選択した場合は、監視を行うために Java 環境が必要です。アプリケーションサーバ システムは Java の機能を利用しているため、Java のストールなどが発生した場合も異常とみなすことがあります。

監視動作ごとに WebLogic 自体が動作ログなどを出力することがありますが、その制御は、WebLogic 側の設定で適宜行ってください。

4.35.2. WebLogic 監視リソースの監視方法

WebLogic 監視リソースは、以下の監視を行います。

  • 監視方式:RESTful API を選択した場合

    WebLogicでは WebLogic RESTful 管理サービス という RESTful API が用意されています。

    このRESTful API を通して アプリケーションサーバの監視を実行します。

    監視の結果、以下の応答で異常が通知された場合に異常とみなします。

    1. RESTful API の応答で異常が通知された場合

    注釈

    監視方式:WLST と比較して、監視時のアプリケーションサーバのCPU負荷を低減できます。

  • 監視方式:WLST を選択した場合

    [weblogic.WLST] コマンドを利用して connect を行うことで、アプリケーションサーバの監視を実行します。

    監視の結果、以下の場合に異常とみなします。

    1. connect の応答で異常が通知された場合

    [認証方式] により以下の動作となります。

    • DemoTrust: WebLogic のデモ用認証ファイルを使用した SSL 認証方式

    • CustomTrust: ユーザ作成認証ファイルを使用した SSL 認証方式

    • Not Use SSL: SSL認証を行わない

4.35.3. 監視 (固有) タブ

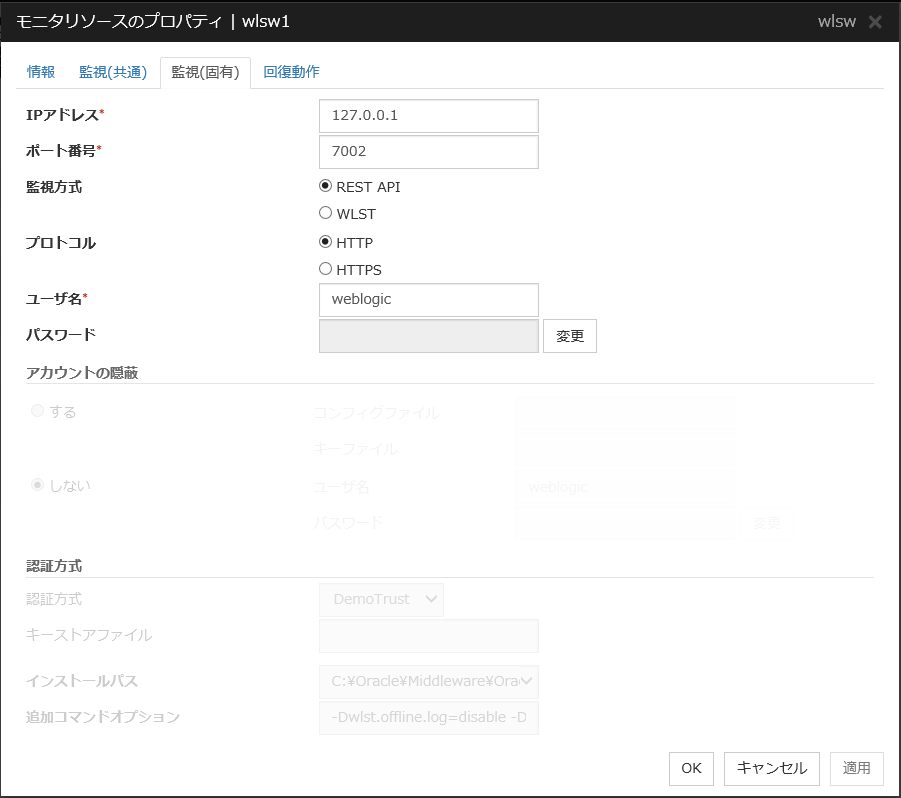

IP アドレス (79 バイト以内)

監視するサーバの IP アドレスを設定します。必ず設定してください。

既定値 : 127.0.0.1

ポート番号 (1~65535)

サーバに接続する際のポート番号を設定します。必ず設定してください。

既定値 : 7002

監視方式

サーバの監視方式を設定します。必ず設定してください。

既定値 : RESTful API

プロトコル

監視するサーバのプロトコルを設定します。[監視方式]に RESTful API を選択した場合に必ず選択してください。

既定値 : HTTP

ユーザ名 (255 バイト以内)

WebLogic のユーザ名を設定します。[監視方式]に RESTful API を選択した場合に必ず入力してください。

既定値 : weblogic

パスワード (255 バイト以内)

WebLogic のパスワードを設定します。[監視方式]に RESTful API を選択した場合に必要に応じて入力してください。

既定値 : なし

アカウントの隠蔽

ユーザ名とパスワードを直接指定する場合は [しない] を、ファイル内に記述する場合は [する] を指定してください。必ず設定してください。

既定値 : しない

コンフィグファイル (1023 バイト以内)

ユーザ情報を保持しているファイル名を設定します。アカウントの隠蔽 [する] の場合、必ず設定してください。

既定値 : なし

キーファイル名 (1023 バイト以内)

コンフィグファイルパスにアクセスするためのパスワードを保存しているファイル名を、フル パスで設定します。アカウントの隠蔽 [する] の場合、必ず設定してください。

既定値 : なし

ユーザ名 (255 バイト以内)

WebLogic のユーザ名を設定します。アカウントの隠蔽 [しない] の場合、必ず設定してください。

既定値 :weblogic

パスワード (255 バイト以内)

WebLogic のパスワードを設定します。

既定値 : なし

認証方式

アプリケーションサーバに接続する際の認証方式を設定します。必ず設定してください。

SSL 通信を用いた監視を行いたい場合、[認証方式] に [DemoTrust] または [CustomTrust] を指定してください。

[DemoTrust]、[CustomTrust] のいずれを選択するかは、WebLogic Administraion Console 上の設定により異なります。

WebLogic Administraion Console の[キーストア]が[デモ・アイデンティティとデモ信頼]の場合、[DemoTrust] を指定してください。この場合、[キーストアファイル] の設定は不要です。

WebLogic Administraion Console の[キーストア]が[カスタム・アイデンティティとカスタム信頼]の場合、[CustomTrust] を指定してください。この場合、[キーストアファイル] の設定が必要です。

既定値 : DemoTrust

キーストアファイル (1023 バイト以内)

SSL 認証時の認証ファイルを設定します。認証方式が [CustomTrust] の場合、必ず設定してください。WebLogic Administraion Console 上の[カスタム・アイデンティティ・キーストア]で指定しているファイルを設定してください。

既定値 : なし

インストールパス (255 バイト以内)

WebLogic のインストールパスを設定します。必ず設定してください。

既定値 : C:\Oracle\Middleware\Oracle_Home\wlserver

追加コマンドオプション (1023 バイト以内)

[webLogic.WLST] コマンドへ渡すオプションを変更する場合に設定します。

既定値 : -Dwlst.offline.log=disable -Duser.language=en_US

4.36. WebOTX 監視リソースを理解する

WebOTX 監視リソースは、サーバ上で動作する WebOTX を監視するモニタリソースです。

4.36.1. WebOTX 監視リソースの注意事項

動作確認済みの WebOTX のバージョンについては、『スタートアップガイド』の「CLUSTERPRO の動作環境」 - 「CLUSTERPRO Server の動作環境」 - 「監視オプションの動作確認済アプリケーション情報」を参照してください。

監視の対象リソースには、WebOTX を起動するサービスリソースやスクリプトリソースなどを指定してください。対象リソースの活性後、監視を開始しますが、対象リソースの活性直後に WebOTX がすぐに動作できない場合などは、[監視開始待ち時間] で調整してください。

本モニタリソースで監視を行うためには Java 環境が必要です。アプリケーションサーバ システムは Java の機能を利用しているため、Java のストールなどが発生した場合も異常とみなすことがあります。

監視動作ごとに WebOTX サービス自体が動作ログなどを出力することがありますが、その制御は、WebOTX 側の設定で適宜行ってください。

WebOTX 監視リソースは WebOTX が提供する otxadmin.bat コマンドを利用して、アプリケーションサーバの監視を行います。WebOTX V10.1以降では otxadmin.bat コマンドが配置されている ${AS_INSTALL}\bin が環境変数 PATH に含まれなくなりました。WebOTX V10.1 以降を監視する場合は、以下のいずれかの設定をしてください。

  • システム環境変数 PATH に [otxadmin.bat] コマンドが配置されているパスを追加。

  • [インストールパス]に WebOTX Application Server のインストールパスを設定(例. C:\WebOTX)。

4.36.2. WebOTX 監視リソースの監視方法

WebOTX 監視リソースは、以下の監視を行います。

WebOTX の [otxadmin.bat] コマンドを利用して、アプリケーションサーバの監視を実行します。

監視の結果、以下の場合に異常とみなします。

  1. 取得したアプリケーションサーバの状態で異常が通知された場合

4.36.3. 監視 (固有) タブ

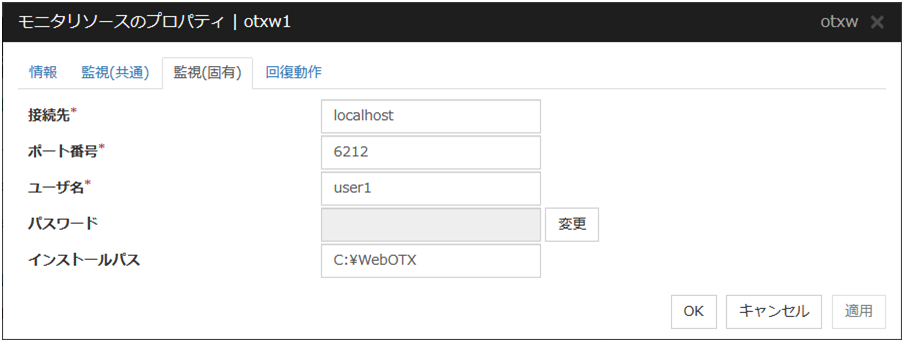

接続先 (255 バイト以内)

監視するサーバのサーバ名を設定します。必ず設定してください。

既定値 : localhost

ポート番号 (1~65535)

サーバに接続する際のポート番号を設定します。必ず設定してください。

WebOTX ユーザドメインを監視する場合、WebOTX ドメインの管理ポート番号を設定してください。管理ポート番号とは、ドメイン作成時に <ドメイン名>.properties の domain.admin.port にて設定したポート番号です。<ドメイン名>.properties の詳細については WebOTX のドキュメントを参照してください。

既定値 : 6212

ユーザ名 (255 バイト以内)

WebOTX のユーザ名を設定します。必ず設定してください。

WebOTX ユーザドメインを監視する場合、WebOTX ドメインのログインユーザ名を設定してください。

既定値 :なし

パスワード (255 バイト以内)

WebOTX のパスワードを設定します。

既定値 : なし

インストールパス (1023 バイト以内)

WebOTX Application Server のインストールパスを設定します。WebOTX Application Server V10.1 以降を監視する場合は必ず設定してください。

既定値 : なし

4.37. JVM監視リソースを理解する

JVM監視リソースは、サーバ上で動作するJava VMやアプリケーションサーバが使用するリソースの利用情報を監視するモニタリソースです。

4.37.1. JVM監視リソースの注意事項

  • JVM監視リソースを作成する前に[クラスタのプロパティ]の[JVM監視]タブの[Javaインストールパス]を前もって設定しておく必要があります。

  • 監視対象のリソースには、WebLogic ServerやWebOTXなどJava VM上で動作するアプリケーションサーバを指定してください。JVM監視リソースの活性後、Java Resource Agentは監視を開始しますが、JVM監視リソースの活性直後に監視対象(WebLogic ServerやWebOTX)がすぐに動作できない場合は、[監視開始待ち時間]で調整してください。

  • [監視(共通)]-[リトライ回数]の設定は無効です。異常の検出を遅らせたい場合は、[クラスタ]プロパティ-[JVM監視]タブ-[リソース計測設定]-[共通]-[リトライ回数]の設定を変更してください。

  • JVM監視リソースの監視開始から、実際に監視処理を行うまでの間、JVM監視リソースのステータスは"警告"になります。またその際、下記メッセージがアラートログに出力されますが、監視準備中であることを示すメッセージとなりますので、無視してください。
    監視 jraw は警告の状態です。 (100 : not ready for monitoring.)

4.37.2. JVM監視リソースの監視方法

JVM監視リソースは、以下の監視を行います。

JMX(Java Management Extensions)を利用して、アプリケーションサーバの監視を実行します。

監視の結果、以下の場合に異常とみなします。

監視対象のJava VMやアプリケーションサーバに接続できない場合

取得したJava VMやアプリケーションサーバのリソース使用量がお客様定義のしきい値を規定回数(異常判定しきい値)連続して超えた場合

監視の結果、以下の場合に異常から正常へ復帰したとみなします。

回復動作後の監視を再開時にしきい値を下回った場合

注釈

Cluster WebUI の[クラスタログ収集]では、監視対象(WebLogicやWebOTX)の設定ファイルおよびログファイルは収集されません。

図はJVM監視リソースによる監視動作を表しています。
a)で監視対象のJava VMの監視を開始します。
Java VMの監視にはJMX(Java Management Extensions)を利用します。
Java Resource AgentがJMXを通じてJava VMに対して定期的に使用リソース量を取得することでJava VMの状態をチェックします。
状態が正常から異常へ変化した場合、b)でJava VMの異常を検出したことをCluster WebUIに表示します。
状態とアラートを確認することができます。
さらにc)で、障害があったことをイベントログやJVM運用ログへ通知します。
アラートサービスをご利用の場合、Eメール通報も可能です。
a)の後、状態が異常から正常に変化した場合、d)でJava VMの正常復帰を検出したことをCluster WebUIに表示します。
さらにe)で正常復旧した旨をイベントログやJVM運用ログへ通知します。
_images/img_w_how-jvm-monitor-resources-perform-monitoring-10.png

図 4.63 JVM監視リソースによる監視フロー

基本的なしきい値超過時の動作は以下の通りです。

図の横軸は時間の経過を表しており、縦軸は監視のしきい値を超えた(Exceeded)か超えていない(Not exceeded)かを表しています。
ここで、監視時のしきい値を超える状態が異常判定しきい値回(図では5回)以上連続すると、異常と判断します。
異常状態と判断後、異常判定しきい値回連続してしきい値を下回った場合、正常状態と判断します。
_images/img_how-jvm-monitor-resources-perform-monitoring-20.png

図 4.64 しきい値超過時の動作

異常が継続する場合は以下の通りです

しきい値の超過が異常判定しきい値回連続して発生した場合、異常状態と判断します。
異常状態と判断後、再度異常判定しきい値回連続してしきい値を超過していても、Cluster WebUIには再度アラートは表示されません。
_images/img_how-jvm-monitor-resources-perform-monitoring-30.png

図 4.65 異常継続時の動作

Full GC(Garbage Collection)を監視する場合を例に説明します。
図の横軸は時間の経過を表しています。
そして、図の上段は各監視タイミングでGCの発生を検出したか否かを示し、下段はそれぞれの時点で Full GC検出が何回連続しているかを示しています。
JVMモニタリソースは、異常判定しきい値回連続して Full GCが発生すると、モニタ異常を検出します。
異常判定しきい値を5回に設定しているので、 Full GC検出が 5回に達した時点でモニタ異常を検出します。
Full GCはシステムに与える影響が大きいため、異常判定しきい値は1回に設定することを推奨します。
_images/img_how-jvm-monitor-resources-perform-monitoring-40.png

図 4.66 監視イメージ(異常判定しきい値を5回に設定した場合)

4.37.3. JVM統計ログとは

JVM監視リソースが収集する監視対象Java VMの統計情報を保存したファイルが、JVM統計ログです。ファイル形式はcsv形式です。作成場所は以下のとおりです。

<CLUSTERPROインストールパス>\log\ha\jra\*.stat

下記の「監視項目」とは、JVM監視リソースの[プロパティ]-[監視(固有)] タブ内の設定項目を表します。

それぞれの監視項目について、[監視する]をチェックし、かつ閾値を設定した場合に統計情報を採取し、JVM統計ログに情報を出力します。[監視する]をチェックしない場合、および[監視する]をチェックしたが閾値を設定しない場合は、JVM統計ログには情報は出力されません。

監視項目と該当するJVM統計ログは以下の通りです。

監視項目

該当するJVM統計ログ

[メモリ]タブ-[ヒープ使用率を監視する]
[メモリ]タブ-[非ヒープ使用率を監視する]
[メモリ]タブ-[ヒープ使用量を監視する]
[メモリ]タブ-[非ヒープ使用量を監視する]

jramemory.stat

[スレッド]タブ-[動作中のスレッド数を監視する]

jrathread.stat

[GC]タブ-[Full GC 実行時間を監視する]
[GC]タブ-[Full GC 発生回数を監視する]

jragc.stat

[WebLogic]タブ-[ワークマネージャのリクエストを監視する]
[WebLogic]タブ-[スレッドプールのリクエストを監視する]
上記のいずれかがチェックされている場合、wlworkmanager.statとwlthreadpool.statの両方を出力します。一方のみ出力する設定は提供しておりません。
wlworkmanager.stat
wlthreadpool.stat

4.37.4. 監視対象Java VMのJavaメモリ領域の使用量を確認する(jramemory.stat)

監視対象Java VMのJavaメモリ領域の使用量を記録するログファイルです。ファイル名はログ出力設定のローテーション方式により以下のいずれかになります。

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[ファイルサイズ]を選択した場合:jramemory<0から始まる整数>.stat

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[時間]を選択した場合:jramemory<YYYYMMDDhhmm>.stat

フォーマットは以下の通りです。

No

フォーマット

説明

1

yyyy/mm/dd hh:mm:ss.SSS

ログを記録した日時を示します。

2

半角英数字記号

監視対象Java VMの名称を示します。JVM監視リソースの[プロパティ]-[監視固有]タブ-[識別名]で設定した値です。

3

半角英数字記号

Javaメモリプールの名称です。詳細は「Javaメモリプール名について」を参照してください。

4

半角英数字記号

Javaメモリプールのタイプです。
Heap、Non-Heap

5

半角数字

Java VMが起動時にOSに要求するメモリ量です。単位はバイトです。(init)
監視対象Java VMの起動時、以下のJava VM起動時オプションでサイズの指定が可能です。
・HEAP:-Xms
・NON_HEAP パーマネント領域(Perm Gen):-XX:PermSize
・NON_HEAP コードキャッシュ領域(Code Cache):-XX:InitialCodeCacheSize

6

半角数字

Java VMが現在使用しているメモリ量です。単位はバイトです。(used)

7

半角数字

Java VMが現在使用することを保証しているメモリ量です。単位はバイトです。(committed)
メモリの使用状況により増減しますが、必ずused以上、max以下になります。

8

半角数字

Java VMが使用できる最大メモリ量です。単位はバイトです。(max)
以下のJava VM起動時オプションでサイズの指定が可能です。
・HEAP:-Xmx
・NON_HEAP パーマネント領域(Perm Gen):-XX:MaxPermSize
・NON_HEAP コードキャッシュ領域(Code Cache):-XX:ReservedCodeCacheSize
例)
java -XX:MaxPermSize=128m -XX:ReservedCodeCacheSize=128m javaAP
上記例ではNON_HEAPのmaxは 128m+128m=256m になります。
(注意)
-Xms と-Xmxに同じ値を指定すると、(init)>(max)となることがあります。
これはHEAPのmaxが、-Xmx の指定によって確保される領域サイズからSurvivor Spaceのサイズの半分を除いたサイズを示すためです。

9

半角数字

計測対象のJava VMが起動してから使用したメモリ量のピーク値です。Javaメモリプールの名称がHEAP、NON_HEAPの場合、Java VMが現在使用しているメモリ量(used)と同じになります。単位はバイトです。

10

半角数字

[JVM種別]で[Oracle Java(usage monitoring)]選択時は無視してください。
[JVM種別]で[Oracle Java(usage monitoring)]以外を選択時、Javaメモリプールのタイプ(No.4のフィールド)がHEAPの場合、
max(No.8のフィールド)×しきい値(%)のメモリ量です。単位はバイトです。JavaメモリプールのタイプがHEAP以外の場合、0固定です。

4.37.5. 監視対象Java VMのスレッド稼働状況を確認する(jrathread.stat)

監視対象Java VMのスレッド稼働状況を記録するログファイルです。ファイル名はログ出力設定のローテーション方式により以下のいずれかになります。

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[ファイルサイズ]を選択した場合:jrathread<0から始まる整数>.stat

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[時間]を選択した場合:jrathread<YYYYMMDDhhmm>.stat

フォーマットは以下の通りです。

No

フォーマット

説明

1

yyyy/mm/dd hh:mm:ss.SSS

ログを記録した日時を示します。

2

半角英数字記号

監視対象Java VMの名称を示します。JVM監視リソースの[プロパティ]-[監視固有]タブ-[識別名]で設定した値です。

3

半角英数字記号

監視対象Java VMで現在実行中のスレッド数を示します。

4

[半角数字: 半角数字:...]

監視対象Java VMでデッドロックしているスレッドIDを示します。デッドロック数分IDを繰り返します。

5

半角英数字記号

監視対象Java VMでデッドロックしているスレッドの詳細情報を示します。スレッド数分、以下の形式で繰り返します。
スレッド名, スレッドID, スレッド状態, UserTime, CpuTime, WaitedCount, WaitedTime, isInNative,
isSuspended <改行>
stacktrace<改行>
:
stacktrace<改行>
stacktrace=ClassName, FileName, LineNumber, MethodName, isNativeMethod

4.37.6. 監視対象Java VMのGC稼働状況を確認する(jragc.stat)

監視対象Java VMのGC稼働状況を記録するログファイルです。ファイル名はログ出力設定のローテーション方式により以下のいずれかになります。

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[ファイルサイズ]を選択した場合:jragc<0から始まる整数>.stat

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[時間]を選択した場合:jragc<YYYYMMDDhhmm>.stat

JVM監視リソースではコピーGCとFull GCの2種類のGCの情報を出力しています。

JVM監視リソースでは、Oracle Javaの場合は以下のGCについて、Full GCとして発生回数の増分をカウントしています。

  • MarksweepCompact

  • MarkSweepCompact

  • PS Marksweep

  • ConcurrentMarkSweep

フォーマットは以下の通りです。

No

フォーマット

説明

1

yyyy/mm/dd hh:mm:ss.SSS

ログを記録した日時を示します。

2

半角英数字記号

監視対象Java VMの名称を示します。JVM監視リソースの[プロパティ]-[監視固有]タブ-[識別名]で設定した値です。

3

半角英数字記号

監視対象Java VM のGC名称を示します。

監視対象Java VMがOracle Javaの場合
以下があります。
Copy
MarksweepCompact
MarkSweepCompact
PS Scavenge
PS Marksweep
ParNew
ConcurrentMarkSweep

4

半角数字

監視対象Java VMの起動直後から計測時点までのGC発生回数を示します。
JVM監視リソースが監視を開始する前に発生したGCの発生回数も値に含みます。

5

半角数字

監視対象Java VMの起動直後から計測時点までのGC総実行時間を示します。単位はミリ秒です。
JVM監視リソースが監視を開始する前に発生したGCの実行時間も値に含みます。

4.37.7. WebLogic Serverのワークマネージャの稼働状況を確認する(wlworkmanager.stat)

WebLogic Serverのワークマネージャの稼働状況を記録するログファイルです。ファイル名はログ出力設定のローテーション方式により以下のいずれかになります。

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[ファイルサイズ]を選択した場合:wlworkmanager<0から始まる整数>.stat

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[時間]を選択した場合:wlworkmanager<YYYYMMDDhhmm>.stat

フォーマットは以下の通りです。

No

フォーマット

説明

1

yyyy/mm/dd hh:mm:ss.SSS

ログを記録した日時を示します。

2

半角英数字記号

監視対象Java VMの名称を示します。JVM監視リソースの[プロパティ]-[監視固有]タブ-[識別名]で設定した値です。

3

半角英数字記号

アプリケーション名を示します。

4

半角英数字記号

ワークマネージャ名を示します。

5

半角数字

実行したリクエストの数を示します。

6

半角数字

待機しているリクエストの数を示します。

4.37.8. WebLogic Serverのスレッドプールの稼働状況を確認する(wlthreadpool.stat)

WebLogic Serverのスレッドプールの稼働状況を記録するログファイルです。ファイル名はログ出力設定のローテーション方式により以下のいずれかになります。

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[ファイルサイズ]を選択した場合:wlthreadpool<0から始まる整数>.stat

  • [クラスタのプロパティ]-[JVM監視]タブ-[ログ出力設定]-[ローテーション方式]-[時間]を選択した場合:wlthreadpool<YYYYMMDDhhmm>.stat

フォーマットは以下の通りです。

No

フォーマット

説明

1

yyyy/mm/dd hh:mm:ss.SSS

ログを記録した日時を示します。

2

半角英数字記号

監視対象Java VMの名称を示します。JVM監視リソースの[プロパティ]-[監視固有]タブ-[識別名]で設定した値です。

3

半角数字

実行したリクエストの総数を示します。

4

半角数字

処理待ちとなっているリクエスト数を示します。

5

半角数字

単位時間(秒)あたりのリクエスト処理数を示します。

6

半角数字

アプリケーションを実行するためのスレッドのトータル数を示します。

7

半角数字

アイドル状態となっているスレッドの数を示します。

8

半角数字

実行中のスレッド数を示します。

9

半角数字

スタンバイ状態となっているスレッド数を示します。

4.37.9. Javaメモリプール名について

JVM運用ログに出力するメッセージ中のmemory_nameとして出力するJavaメモリプール名、およびJVM統計ログjramemory.stat中に出力するJavaメモリプール名について説明します。

Javaメモリプール名として出力する文字列は、JVM監視リソースで決定しているのではなく、監視対象Java VMから受け取った文字列を出力しています。

また、Java VMとしては仕様を公開していないため、Java VMのバージョンアップにより、予告なく変更される可能性があります。

そのため、メッセージ中のJavaメモリプール名をメッセージ監視することは推奨いたしません。

下記の監視項目とはJVM監視リソースの[プロパティ]-[監視(固有)] タブ-[メモリ]タブ内の設定項目を表します。

以下に記載しているJavaメモリプール名はOracle Java において実機確認した結果です。

[JVM種別]に[Oracle Java]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseSerialGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用率を監視する]-[領域全体]

HEAP

[ヒープ使用率を監視する]-[Eden Space]

Eden Space

[ヒープ使用率を監視する]-[Survivor Space]

Survivor Space

[ヒープ使用率を監視する]-[Tenured Gen]

Tenured Gen

[非ヒープ使用率を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用率を監視する]-[Code Cache]

Code Cache

[非ヒープ使用率を監視する]-[Perm Gen]

Perm Gen

[非ヒープ使用率を監視する]-[Perm Gen[shared-ro]]

Perm Gen [shared-ro]

[非ヒープ使用率を監視する]-[Perm Gen[shared-rw]]

Perm Gen [shared-rw]

[JVM種別]に[Oracle Java]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseParallelGC」、「-XX:+UseParallelOldGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用率を監視する]-[領域全体]

HEAP

[ヒープ使用率を監視する]-[Eden Space]

PS Eden Space

[ヒープ使用率を監視する]-[Survivor Space]

PS Survivor Space

[ヒープ使用率を監視する]-[Tenured Gen]

PS Old Gen

[非ヒープ使用率を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用率を監視する]-[Code Cache]

Code Cache

[非ヒープ使用率を監視する]-[Perm Gen]

PS Perm Gen

[非ヒープ使用率を監視する]-[Perm Gen[shared-ro]]

Perm Gen [shared-ro]

[非ヒープ使用率を監視する]-[Perm Gen[shared-rw]]

Perm Gen [shared-rw]

[JVM種別]に[Oracle Java]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseConcMarkSweepGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用率を監視する]-[領域全体]

HEAP

[ヒープ使用率を監視する]-[Eden Space]

Par Eden Space

[ヒープ使用率を監視する]-[Survivor Space]

Par Survivor Space

[ヒープ使用率を監視する]-[Tenured Gen]

CMS Old Gen

[非ヒープ使用率を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用率を監視する]-[Code Cache]

Code Cache

[非ヒープ使用率を監視する]-[Perm Gen]

CMS Perm Gen

[非ヒープ使用率を監視する]-[Perm Gen[shared-ro]]

Perm Gen [shared-ro]

[非ヒープ使用率を監視する]-[Perm Gen[shared-rw]]

Perm Gen [shared-rw]

[JVM種別]に[Oracle Java(usage monitoring)]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseSerialGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用量を監視する]-[領域全体]

HEAP

[ヒープ使用量を監視する]-[Eden Space]

Eden Space

[ヒープ使用量を監視する]-[Survivor Space]

Survivor Space

[ヒープ使用量を監視する]-[Tenured Gen]

Tenured Gen

[非ヒープ使用量を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用量を監視する]-[Code Cache]

Code Cache(Java 9以降の場合、出力なし)

[非ヒープ使用量を監視する]-[Metaspace]

Metaspace

[非ヒープ使用量を監視する]-[CodeHeap non-nmethods]

CodeHeap non-nmethods

[非ヒープ使用量を監視する]-[CodeHeap profiled]

CodeHeap profiled nmethods

[非ヒープ使用量を監視する]-[CodeHeap non-profiled]

CodeHeap non-profiled nmethods

[非ヒープ使用量を監視する]-[Compressed Class Space]

Compressed Class Space

[JVM種別]に[Oracle Java(usage monitoring)]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseParallelGC」、「-XX:+UseParallelOldGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用量を監視する]-[領域全体]

HEAP

[ヒープ使用量を監視する]-[Eden Space]

PS Eden Space

[ヒープ使用量を監視する]-[Survivor Space]

PS Survivor Space

[ヒープ使用量を監視する]-[Tenured Gen]

PS Old Gen

[非ヒープ使用量を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用量を監視する]-[Code Cache]

Code Cache(Java 9以降の場合、出力なし)

[非ヒープ使用量を監視する]-[Metaspace]

Metaspace

[非ヒープ使用量を監視する]-[CodeHeap non-nmethods]

CodeHeap non-nmethods

[非ヒープ使用量を監視する]-[CodeHeap profiled]

CodeHeap profiled nmethods

[非ヒープ使用量を監視する]-[CodeHeap non-profiled]

CodeHeap non-profiled nmethods

[非ヒープ使用量を監視する]-[Compressed Class Space]

Compressed Class Space

[JVM種別]に[Oracle Java(usage monitoring)]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseConcMarkSweepGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用量を監視する]-[領域全体]

HEAP

[ヒープ使用量を監視する]-[Eden Space]

Par Eden Space

[ヒープ使用量を監視する]-[Survivor Space]

Par Survivor Space

[ヒープ使用量を監視する]-[Tenured Gen]

CMS Old Gen

[非ヒープ使用量を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用量を監視する]-[Code Cache]

Code Cache(Java 9以降の場合、出力なし)

[非ヒープ使用量を監視する]-[Metaspace]

Metaspace

[非ヒープ使用量を監視する]-[CodeHeap non-nmethods]

CodeHeap non-nmethods

[非ヒープ使用量を監視する]-[CodeHeap profiled]

CodeHeap profiled nmethods

[非ヒープ使用量を監視する]-[CodeHeap non-profiled]

CodeHeap non-profiled nmethods

[非ヒープ使用量を監視する]-[Compressed Class Space]

Compressed Class Space

[JVM種別]に[Oracle Java(usage monitoring)]を選択、かつ監視対象Java VMの起動オプションに「-XX:+UseParNewGC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。Java 9以降の場合、「-XX:+UseParNewGC」を付加すると、監視対象Java VMは起動しません。

監視項目

memory_nameとして出力する文字列

[ヒープ使用量を監視する]-[領域全体]

HEAP

[ヒープ使用量を監視する]-[Eden Space]

Par Eden Space

[ヒープ使用量を監視する]-[Survivor Space]

Par Survivor Space

[ヒープ使用量を監視する]-[Tenured Gen]

Tenured Gen

[非ヒープ使用量を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用量を監視する]-[Code Cache]

Code Cache

[非ヒープ使用量を監視する]-[Metaspace]

Metaspace

[非ヒープ使用量を監視する]-[CodeHeap non-nmethods]

CodeHeap non-nmethods

[非ヒープ使用量を監視する]-[CodeHeap profiled]

CodeHeap profiled nmethods

[非ヒープ使用量を監視する]-[CodeHeap non-profiled]

CodeHeap non-profiled nmethods

[非ヒープ使用量を監視する]-[Compressed Class Space]

Compressed Class Space

[JVM種別]に[Oracle Java(usage monitoring)]を選択、かつ監視対象Java VMの起動オプションに「-XX::+UseG1GC」が付加されている場合、jramemory.statにおけるNo3のJavaメモリプール名は以下の通りです。

監視項目

memory_nameとして出力する文字列

[ヒープ使用量を監視する]-[領域全体]

HEAP

[ヒープ使用量を監視する]-[Eden Space]

G1 Eden Space

[ヒープ使用量を監視する]-[Survivor Space]

G1 Survivor Space

[ヒープ使用量を監視する]-[Tenured Gen(Old Gen)]

G1 Old Gen

[非ヒープ使用量を監視する]-[領域全体]

NON_HEAP

[非ヒープ使用量を監視する]-[Code Cache]

Code Cache(Java 9以降の場合、出力なし)

[非ヒープ使用量を監視する]-[Metaspace]

Metaspace

[非ヒープ使用量を監視する]-[CodeHeap non-nmethods]

CodeHeap non-nmethods

[非ヒープ使用量を監視する]-[CodeHeap profiled]

CodeHeap profiled nmethods

[非ヒープ使用量を監視する]-[CodeHeap non-profiled]

CodeHeap non-profiled nmethods

[非ヒープ使用量を監視する]-[Compressed Class Space]

Compressed Class Space

JVM統計ログjramemory.statにおけるJavaメモリプール名と、Java VMメモリ空間の関係は以下の通りです。

  • Oracle Java 7の場合

    _images/img_java-memory-pool-name-10.png

    図 4.67 Java VMメモリ空間(Oracle Java 7)

    図中のNo

    監視項目

    jramemory.statのJavaメモリプール名

    (1)

    [ヒープ使用率を監視する]-[領域全体]

    HEAP

    (2)

    [ヒープ使用率を監視する]-[Eden Space]

    EdenSpace
    PS Eden Space
    Par Eden Space

    (3)+(4)

    [ヒープ使用率を監視する]-[Survivor Space]

    Survivor Space
    PS Survivor Space
    Par Survivor Space

    (5)

    [ヒープ使用率を監視する]-[Tenured Gen]

    Tenured Gen
    PS Old Gen
    CMS Old Gen

    (6)

    [非ヒープ使用率を監視する]-[Perm Gen]
    [非ヒープ使用率を監視する]-[Perm Gen[shared-ro]]
    [非ヒープ使用率を監視する]-[Perm Gen[shared-rw]]
    Perm Gen
    Perm Gen [shared-ro]
    Perm Gen [shared-rw]
    PS Perm Gen
    CMS Perm Gen

    (7)

    [非ヒープ使用率を監視する]-[Code Cache]

    Code Cache

    (8)

    -

    -

    (6)+(7)

    [非ヒープ使用率を監視する]-[領域全体]

    NON_HEAP
    ※スタックトレースは含みません
  • Oracle Java 8/Oracle Java 9/Oracle Java 11の場合

    _images/img_java-memory-pool-name-20.png

    図 4.68 Java VMメモリ空間(Oracle Java 8/Oracle Java 9/Oracle Java 11)

    図中のNo

    監視項目

    jramemory.statのJavaメモリプール名

    (1)

    [ヒープ使用量を監視する]-[領域全体]

    HEAP

    (2)

    [ヒープ使用量を監視する]-[Eden Space]

    EdenSpace
    PS Eden Space
    Par Eden Space
    G1 Eden Space

    (3)+(4)

    [ヒープ使用量を監視する]-[Survivor Space]

    Survivor Space
    PS Survivor Space
    Par Survivor Space
    G1 Survivor Space

    (5)

    [ヒープ使用量を監視する]-[Tenured Gen]

    Tenured Gen
    PS Old Gen
    CMS Old Gen
    G1 Old Gen

    (6)

    [非ヒープ使用量を監視する]-[Code Cache]

    Code Cache(Java 9以降の場合、出力なし)

    (6)

    [非ヒープ使用量を監視する]-[CodeHeap non-nmethods]

    CodeHeap non-nmethods(Java 9以降の場合のみ出力)

    (6)

    [非ヒープ使用量を監視する]-[CodeHeap profiled]

    CodeHeap profiled nmethods(Java 9以降の場合のみ出力)

    (6)

    [非ヒープ使用量を監視する]-[CodeHeap non-profiled]

    CodeHeap non-profiled nmethods(Java 9以降の場合のみ出力)

    (7)

    [非ヒープ使用量を監視する]-[Metaspace]

    Metaspace

    (8)

    [非ヒープ使用量を監視する]-[Compressed Class Space]

    Compressed Class Space

    (6)+(7)+(8)

    [非ヒープ使用量を監視する]-[領域全体]

    NON_HEAP

4.37.10. 異常検出時に障害原因別にコマンドを実行するには

モニタリソースの異常検出時、CLUSTERPROでは障害原因別に異なるコマンドを区別して実行する手段を提供していません。

JVM監視リソースでは障害原因別にコマンドを区別して実行可能です。異常検出時に実行します。

障害原因別に実行するコマンドの設定項目は以下の通りです。

障害原因

設定項目

・監視対象のJava VMへ接続失敗
・リソース計測失敗

[監視(固有)]タブ-[コマンド]

・ヒープ使用率
・非ヒープ使用率
・ヒープ使用量
・非ヒープ使用量

[監視(固有)]タブ-[調整]プロパティ-[メモリ]タブ-[コマンド]

・動作中のスレッド数

[監視(固有)]タブ-[調整]プロパティ-[スレッド]タブ-[コマンド]

・Full GC実行時間
・Full GC発生回数

[監視(固有)]タブ-[調整]プロパティ-[GC]タブ-[コマンド]

・WebLogicのワークマネージャのリクエスト
・WebLogicのスレッドプールのリクエスト

[監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[コマンド]

[コマンド]は障害原因の詳細をコマンドの引数として渡します。引数は[コマンド]の最後に結合して渡します。スクリプトなどを自身で作成し[コマンド]へ設定することにより、更に障害原因に特化した動作が可能です。引数として渡す文字列は以下の通りです。

引数として渡す文字列が複数記載している場合は、監視対象Java VMのGC方式によりいずれかを渡します。差異の詳細は「 Javaメモリプール名について 」を参照してください。

(Oracle Javaの場合)(Oracle Java(usage monitoring)の場合) と記載がある場合は、JVM種別により異なります。記載がない場合、JVM種別による区別はありません。

障害原因の詳細

引数として渡す文字列

・監視対象のJava VMへ接続失敗
・リソース計測失敗

なし

[監視(固有)]タブ-[調整]プロパティ-[メモリ]タブ-[ヒープ使用率を監視する]-[領域全体]

HEAP

[メモリ]タブ- [ヒープ使用率を監視する]-[Eden Space]
(Oracle Javaの場合)
EdenSpace
PSEdenSpace
ParEdenSpace
[メモリ]タブ- [ヒープ使用率を監視する]-[SurvivorSpace]
(Oracle Javaの場合)
SurvivorSpace
PSSurvivorSpace
ParSurvivorSpace
[メモリ]タブ- [ヒープ使用率を監視する]-[Tenured Gen]
(Oracle Javaの場合)
TenuredGen
PSOldGen
CMSOldGen
[メモリ]タブ- [非ヒープ使用率を監視する]-[領域全体]
(Oracle Javaの場合)

NON_HEAP

[メモリ]タブ- [非ヒープ使用率を監視する]-[Code Cache]
(Oracle Javaの場合)

CodeCache

[メモリ]タブ- [非ヒープ使用率を監視する]-[Perm Gen]
(Oracle Javaの場合)
PermGen
PSPermGen
CMSPermGen
[メモリ]タブ- [非ヒープ使用率を監視する]-[Perm Gen[shared-ro]]
(Oracle Javaの場合)

PermGen[shared-ro]

[メモリ]タブ- [非ヒープ使用率を監視する]-[Perm Gen[shared-rw]]
(Oracle Javaの場合)

PermGen[shared-rw]

[メモリ]タブ- [ヒープ使用量を監視する]-[領域全体]
(Oracle Java(usage monitoring)の場合)

HEAP

[メモリ]タブ- [ヒープ使用量を監視する]-[Eden Space]
(Oracle Java(usage monitoring)の場合)
EdenSpace
PSEdenSpace
ParEdenSpace
G1EdenSpace
[メモリ]タブ- [ヒープ使用量を監視する]-[Survivor Space]
(Oracle Java(usage monitoring)の場合)
SurvivorSpace
PSSurvivorSpace
ParSurvivorSpace
G1SurvivorSpace
[メモリ]タブ- [ヒープ使用量を監視する]-[Tenured Gen]
(Oracle Java(usage monitoring)の場合)
TenuredGen
PSOldGen
CMSOldGen
G1OldGen
[メモリ]タブ- [非ヒープ使用量を監視する]-[領域全体]
(Oracle Java(usage monitoring)の場合)

NON_HEAP

[メモリ]タブ- [非ヒープ使用量を監視する]-[Code Cache]
(Oracle Java(usage monitoring)の場合)

CodeCache

[メモリ]タブ- [非ヒープ使用量を監視する]-[Metaspace]
(Oracle Java(usage monitoring)の場合)

Metaspace

[メモリ]タブ - [非ヒープ使用量を監視する]-[CodeHeap non-nmethods](Oracle Java(usage monitoring)の場合)

non-nmethods

[メモリ]タブ - [非ヒープ使用量を監視する]-[CodeHeap profiled](Oracle Java(usage monitoring)の場合)

profilednmethods

[メモリ]タブ - [非ヒープ使用量を監視する]-[CodeHeap non-profiled](Oracle Java(usage monitoring)の場合)

non-profilednmethods

[メモリ]タブ - [非ヒープ使用量を監視する]-[Compressed Class Space](Oracle Java(usage monitoring)の場合)

CompressedClassSpace

[スレッド]タブ-[動作中のスレッド数を監視する]

Count

[GC]タブ-[Full GC 実行時間を監視する]

Time

[GC]タブ-[Full GC 発生回数を監視する]

Count

[WebLogic]タブ-[ワークマネージャのリクエストを監視する]-[待機リクエスト リクエスト数]

WorkManager_PendingRequests

[WebLogic]タブ-[スレッドプールのリクエストを監視する]-[待機リクエスト リクエスト数]

ThreadPool_PendingUserRequestCount

[WebLogic]タブ-[スレッドプールのリクエストを監視する]-[実行リクエスト リクエスト数]

ThreadPool_Throughput

以下に実行例に示します。

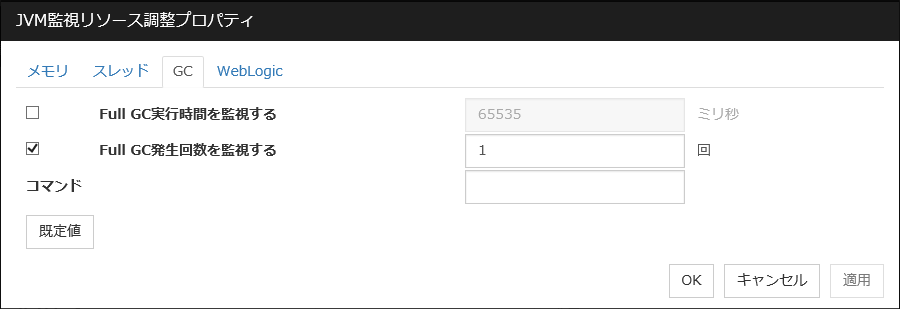

例1)

設定項目

設定内容

[監視(固有)]タブ-[調整]プロパティ-[GC]タブ-[コマンド]

c:\Program Files\bin\downcmd

[監視(固有)]タブ-[調整]プロパティ-[GC]タブ-[Full GC 発生回数を監視する]

1

[クラスタ]プロパティ-[JVM監視]タブ-[リソース計測設定]-[共通]タブ-[異常判定しきい値

3

JVM監視リソースは、異常判定しきい値回(3回)連続してFull GCが発生すると、モニタ異常を検出し、「c:\Program Files\bin\downcmd Cont」としてコマンドを実行します。

例2)

設定項目

設定内容

[監視(固有)]タブ-[調整]プロパティ-[GC]タブ-[コマンド]

"c:\Program Files\bin\downcmd" GC

[監視(固有)]タブ-[調整]プロパティ-[GC]タブ-[Full GC実行時間を監視する]

65536

[クラスタ]プロパティ-[JVM監視]タブ-[リソース計測設定]-[共通]タブ-[異常判定しきい値

3

JVM監視リソースは、異常判定しきい値回(3回)連続してFull GC 実行時間が 65535 ミリ秒超過すると、モニタ異常を検出し、「c:\Program Files\bin\downcmd GC Time」としてコマンドを実行します。

例3)

設定項目

設定内容

[監視(固有)]タブ-[調整]プロパティ-[メモリ]タブ-[コマンド]

"c:\Program Files\bin\downcmd" memory

[監視(固有)]タブ-[調整]プロパティ-[メモリ]タブ-[ヒープ使用率を監視する]

オン

[監視(固有)]タブ-[調整]プロパティ-[メモリ]タブ-[Eden Space]

80

[監視(固有)]タブ-[調整]プロパティ-[メモリ]タブ-[Survivor Space]

80

[クラスタ]プロパティ-[JVM監視]タブ-[リソース計測設定]-[共通]タブ-[異常判定しきい値]

3

JVM監視リソースは、異常判定しきい値回(3回)連続してJava Eden Space の使用率およびJava Survivor Spaceの使用率が80%を超過すると、モニタ異常を検出し、「c:\Program Files\bin\downcmd memory EdenSpace SurvivorSpace」としてコマンドを実行します。

[コマンド]で設定したコマンドの終了を待つタイムアウト(秒)は、[クラスタのプロパティ]-[JVM監視]タブ-[コマンドタイムアウト]で設定します。これは上記各タブの[コマンド]で同じ値を適用します。[コマンド]個別には設定できません。

タイムアウトした場合、[コマンド]プロセスを強制終了させるような処理は実行しません。[コマンド]プロセスの後処理(例:強制終了)は、お客様が実行してください。タイムアウトした場合は、以下のメッセージをJVM運用ログへ出力します。

action thread execution did not finish. action is alive = <コマンド>

注意事項は以下の通りです。

  • Java VMの正常復帰検出時(異常→正常時)には[コマンド]は実行しません。

  • [コマンド]はJava VM異常検出時(しきい値の超過が異常判定しきい値回連続して発生した場合)を契機として実行します。しきい値の超過毎には実行しません。

  • 複数のタブにて[コマンド]を設定すると、同時に障害が発生した場合は複数の[コマンド]が実行されます。そのため、システム負荷にはご注意ください。

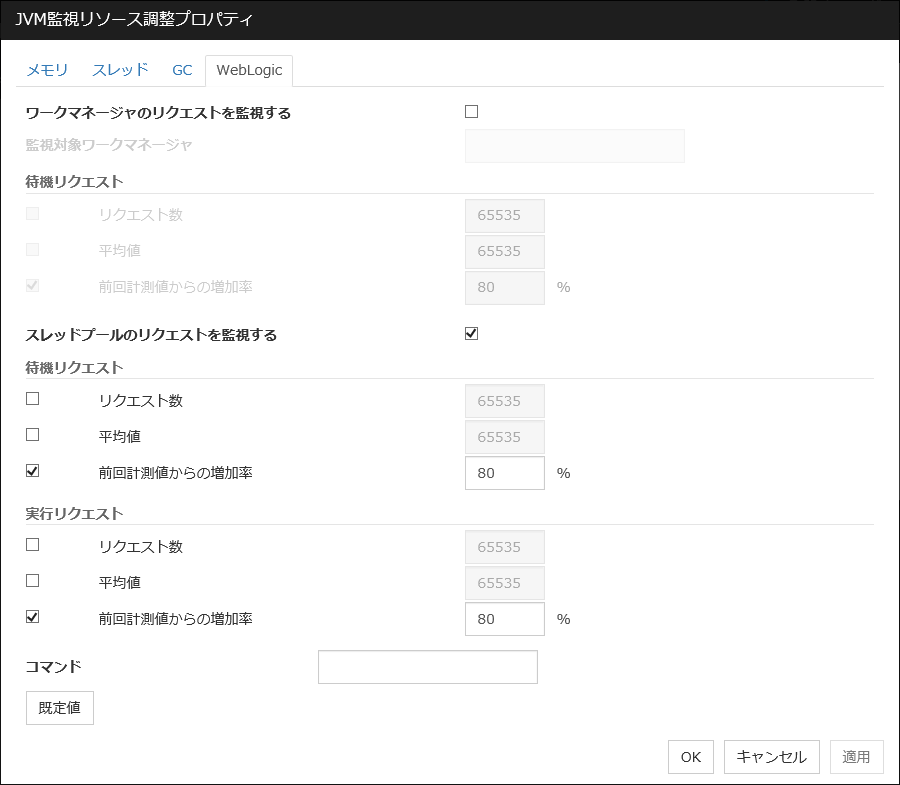

  • [監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[ワークマネージャのリクエストを監視する]-[待機リクエスト リクエスト数]、[監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[ワークマネージャのリクエストを監視する]-[待機リクエスト 平均値]を両方監視している場合、[コマンド]が同時に2回実行される可能性があります。

  • これは、[クラスタ]プロパティ-[JVM監視]タブ-[リソース計測設定]-[WebLogic]タブ-[インターバル リクエスト数]と[クラスタ]プロパティ-[JVM監視]タブ-[リソース計測設定]-[WebLogic]タブ-[インターバル 平均値]の異常検出が同時に発生する可能性があるためです。回避策としては、どちらか一方のみ監視するようにしてください。以下の監視項目の組み合わせも同様です。

    • [監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[スレッドプールのリクエストを監視する]-[待機リクエスト リクエスト数]と、[監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[スレッドプールのリクエストを監視する]-[待機リクエスト 平均値]

    • [監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[スレッドプールのリクエストを監視する]-[実行リクエスト リクエスト数]と、[監視(固有)]タブ-[調整]プロパティ-[WebLogic]タブ-[スレッドプールのリクエストを監視する]-[実行リクエスト 平均値]

4.37.11. WebLogic Serverを監視するには

監視対象のWebLogic Serverの設定が終了しアプリケーションサーバとして稼動させる手順は、WebLogic Serverのマニュアルを参照してください。

本書では、JVM監視リソースで監視するために必要な設定のみについて記述します。

  1. WebLogic Server Administration Consoleを起動します。
    起動方法は、WebLogic Serverマニュアルの「Administration Console の概要」を参照してください。
    ドメインコンフィグレーション-ドメイン-コンフィグレーション-全般を選択します。ここで「管理ポートの有効化」のチェックがオフになっていることを確認してください。
  2. ドメインコンフィグレーション-サーバを選択し、監視対象のサーバ名を選択します。選択したサーバ名は、Cluster WebUI の設定モードから選択可能な[プロパティ]-[監視(固有)]タブの[識別名]に設定します。

  3. 監視対象のサーバのコンフィグレーション-全般で「リスニング・ポート」で管理接続するポート番号を確認します。

  4. WebLogic Serverを停止します。停止方法は、WebLogic Serverマニュアルの「WebLogic Server の起動と停止」を参照してください。

  5. WebLogic Serverの管理サーバ起動スクリプト(startWebLogic.cmd)を開きます。

  6. 開いたスクリプトに以下の内容を記述します。

    • 監視対象がWebLogic Serverの管理サーバの場合

      set JAVA_OPTIONS=%JAVA_OPTIONS%
      -Dcom.sun.management.jmxremote.port=n
      -Dcom.sun.management.jmxremote.ssl=false
      -Dcom.sun.management.jmxremote.authenticate=false
      -Djavax.management.builder.initial=weblogic.management.jmx.mbeanserver.WLSMBeanServerBuilder


      ※上記内容は実際には1行で記述してください。

      注釈

      n は、監視のために使用するポート番号を指定します。 指定するポート番号は監視対象のJava VMの「リスニング・ポート」とは別の番号を指定してください。 また同一のマシンに複数の監視対象のWebLogic Serverが存在する場合、そのリスニング・ポート番号や他のアプリケーションのポート番号と重複しないポート番号を指定してください。

    • 監視対象がWebLogic Serverの管理対象サーバの場合

      if "%SERVER_NAME%" == "SERVER_NAME"(
      set JAVA_OPTIONS=%JAVA_OPTIONS%
      -Dcom.sun.management.jmxremote.port=n
      -Dcom.sun.management.jmxremote.ssl=false
      -Dcom.sun.management.jmxremote.authenticate=false
      -Djavax.management.builder.initial=weblogic.management.jmx.mbeanserver.WLSMBeanServerBuilder
      )


      ※上記でif文の中は実際には1行で記述してください。

      注釈

      SERVER_NAME は、「監視対象サーバ選択」で確認した監視対象となるサーバ名を指定します。監視対象のサーバが複数の場合、同様の設定(1~6行目)に対してサーバ名を変更し、繰り返し設定してください。

      注釈

      上記の記述内容の追加箇所は、以下の記述より前に記述するようにしてください。

      %JAVA_HOME%\bin\java %JAVA_VM% %MEM_ARGS%
      -Dweblogic.Name=%SERVER_NAME%
      -Djava.security.policy=%WL_HOME%\server\lib\weblogic.policy %JAVA_OPTION
      % %PROXY_SETTINGS% %SERVER_CLASS%


      ※上記内容は実際には1行で記述してください

      ※WebLogicのバージョンによって、上記の java 引数の内容が異なっている場合がありますが、java の実行前にJAVA_OPTIONSを記述していただければ問題ありません。

  7. ワークマネージャやスレッドプールのリクエストを監視する場合は以下の設定を行ってください。
    監視対象のWebLogic ServerのWLST(wlst.cmd)を起動します。
    起動方法は[スタート]メニューの[Oracle WebLogic]-[WebLogic Server <バージョン番号>]-[Tools]-[WebLogic Scripting Tool]を選択します。
    表示されたプロンプト画面上で、以下のコマンドを実行してください。
    >connect('USERNAME','PASSWORD','t3://SERVER_ADDRESS:SERVER_PORT')
    > edit()
    > startEdit()
    > cd('JMX/DOMAIN_NAME')
    > set('PlatformMBeanServerUsed','true')
    > activate()
    > exit()


    上記のUSERNAMEPASSWORDSERVER_ADDRESSSERVER_PORTDOMAIN_NAMEはドメイン環境に応じた値に置き換えてください。

  8. 監視対象のWebLogic Serverを再起動します

4.37.12. WebOTXを監視するには

本ガイドでは、JVM監視リソースで監視する対象の WebOTX の設定手順について記述します。

WebOTX統合運用管理コンソールを起動します。起動方法は「WebOTX運用編(Web版統合運用管理コンソール)」マニュアルの「コンソールの実行」を参照してください。

以降の設定は、WebOTX上のJMXエージェントのJavaプロセスに対する監視を行う場合と、プロセスグループ上のJavaプロセスに対する監視を行う場合とで設定内容が異なります。監視する対象に合わせて、設定してください。

4.37.13. WebOTX ドメインエージェントのJavaプロセスを監視するには

特に設定作業は不要です。

4.37.14. WebOTX プロセスグループのJavaプロセスを監視するには

  1. 統合運用管理コンソールよりドメインと接続します。

  2. ツリービューより[<ドメイン名>]-[TPシステム]-[アプリケーショングループ]-[<アプリケーショングループ名>]-[プロセスグループ]-[<プロセスグループ名>]を選択します。

  3. 右側に表示される[JavaVMオプション]タブ内の[その他の引数]属性に、次のJavaオプションを1行で指定します。nは、ポート番号を指定します。同一のマシンに複数の監視対象のJava VMが存在する場合、重複しないポート番号を指定してください。ここで指定するポート番号は、Cluster WebUI ([モニタリソースのプロパティ]→[監視(固有)]タブ→[接続ポート番号])でも設定します。

    -Dcom.sun.management.jmxremote.port=n
    -Dcom.sun.management.jmxremote.ssl=false
    -Dcom.sun.management.jmxremote.authenticate=false
    -Djavax.management.builder.initial=com.nec.webotx.jmx.mbeanserver.JmxMBeanServerBuilder


    ※WebOTX V9.2以降では -Djavax.management.builder.initial の指定は不要です。

  4. 設定後、「更新」ボタンを押します。設定が完了したら、プロセスグループを再起動します。

    本設定は、WebOTX統合運用管理コンソールの[Javaシステムプロパティ]タブ内の[Javaシステムプロパティ]属性にて指定することも可能です。その場合は、"-D"は指定せず、また、"="より前の文字列を「名前」に、"="より後ろの文字列を「値」に指定してください。

    注釈

    WebOTX プロセスグループの機能でプロセス障害時の再起動を設定されている場合、CLUSTERPROからの復旧動作でプロセスグループの再起動を実行すると、WebOTX プロセスグループの機能が正常に動作しない場合があります。そのため、WebOTX プロセスグループを監視する場合は Cluster WebUI からJVM監視リソースに対して以下のように設定してください。

    設定タブ名

    項目名

    設定値

    監視(共通)

    監視タイミング

    常時

    回復動作

    回復動作

    最終動作のみ実行

    回復動作

    最終動作

    何もしない

4.37.15. WebOTX notification通知を受信するには

特定のリスナクラスを登録することにより、WebOTXが障害を検出するとnotificationが発行されます。JVM監視リソースはそのnotificationを受信し、JVM運用ログへ以下のメッセージを通知します。

%1$s:Notification received. %2$s.
%1$s、%2$sの意味は以下のとおりです。
%1$s:監視対象Java VM
%2$s:notificationの通知メッセージ (ObjectName=**,type=**,message=**)

現在、監視可能なリソースのMBeanの詳細情報は以下のとおりです。

ObjectName

[domainname]:j2eeType=J2EEDomain,name=[domainname],category=runtime

notificationタイプ

nec.webotx.monitor.alivecheck.not-alive

メッセージ

failed

4.37.16. Tomcatを監視するには

JVM監視リソースで監視する対象のTomcat の設定手順について記述します。

  1. Tomcatを停止し、 [スタート]-(Tomcatのプログラムフォルダ)-[Configure Tomcat]を開きます。

  2. 開いたウィンドウの[Java]タブの「Java Options」に以下の内容を記述します。 n は、ポート番号を指定します。同一のマシンに複数の監視対象のJava VMが存在する場合、重複しないポート番号を指定してください。ここで指定するポート番号は、Cluster WebUI([モニタリソースのプロパティ]→[監視(固有)]タブ→[接続ポート番号])でも設定します。

    -Dcom.sun.management.jmxremote.port=n
    -Dcom.sun.management.jmxremote.ssl=false
    -Dcom.sun.management.jmxremote.authenticate=false

  3. 上記設定を保存した後、Tomcatを起動します。

  4. Cluster WebUI(JVM監視リソース名→[プロパティ]→[監視(固有)] タブ→識別名) には他の監視対象と重ならない任意の文字列(例:tomcat)を設定してください。

4.37.17. SVFを監視するには

JVM監視リソースで監視する対象のSVF の設定手順について記述します。

  1. 監視対象を下記より選択し、該当するファイルをエディタから開きます。

    監視対象

    編集するファイル

    Report Director EnterpriseServer

    <SVFインストールパス>
    \launcher\ReportDirectorEnterpriseServer.run

    Report Director Svf Server

    <SVFインストールパス>
    \launcher\ReportDirectorSvfServer.run

    Report Director Spool Balancer

    <SVFインストールパス>
    \launcher\ReportDirectorSpoolBalancer.run

    Tomcat

    %FIT_PRODUCTS_BASE%\SetupUtils\setup_tomcat.bat

    SVF Print Spooler services

    <SVFインストールパス>\svfjpd\launcher\SpoolerDaemon.run

  2. (監視対象がTomcatの場合)
    setup_tomcat.bat 内の :install の --JvmOption の箇所に、以下のように追記します。n は、ポート番号を指定します。同一のマシンに複数の監視対象のJava VMが存在する場合、重複しないポート番号を指定してください。ここで指定するポート番号は、Cluster WebUI([モニタリソースのプロパティ]→[監視(固有)]タブ→[接続ポート番号])でも設定します。

    変更前:

    --JvmOptions=...


    変更後:

    --JvmOptions=...;-Dcom.sun.management.jmxremote.port=n;-Dcom.sun.management.jmxremote.ssl=false;-Dcom.sun.management.jmxremote.authenticate=false

  3. (監視対象がTomcat以外の場合)Argumentsを指定している箇所に下記の内容を「-Xms」の設定箇所直後に挿入します。n は、ポート番号を指定します。同一のマシンに複数の監視対象のJava VMが存在する場合、重複しないポート番号を指定してください。ここで指定するポート番号は、Cluster WebUI([モニタリソースのプロパティ]→[監視(固有)]タブ→[接続ポート番号])でも設定します。

    -Dcom.sun.management.jmxremote.port=n
    -Dcom.sun.management.jmxremote.ssl=false
    -Dcom.sun.management.jmxremote.authenticate=false


4.37.18. 自製のJavaアプリケーションを監視するには

JVM監視リソースで監視する対象のJavaアプリケーションの設定手順について記述します。監視対象のJavaアプリケーションが停止した状態で、Javaアプリケーションの起動時オプションに次のJavaオプションを1行で指定します。n は、監視のために使用するポート番号を指定します。同一のマシンに複数の監視対象のJava VMが存在する場合、重複しないポート番号を指定してください。ここで指定するポート番号は、Cluster WebUI([モニタリソースのプロパティ]→[監視(固有)]タブ→[接続ポート番号])でも設定します。

-Dcom.sun.management.jmxremote.port=n
-Dcom.sun.management.jmxremote.ssl=false
-Dcom.sun.management.jmxremote.authenticate=false

Javaアプリケーションによっては以下も追加で指定必要です。

-Djavax.management.builder.initial=<MBeanServerBuilder のクラス名>

4.37.19. 監視 (固有) タブ

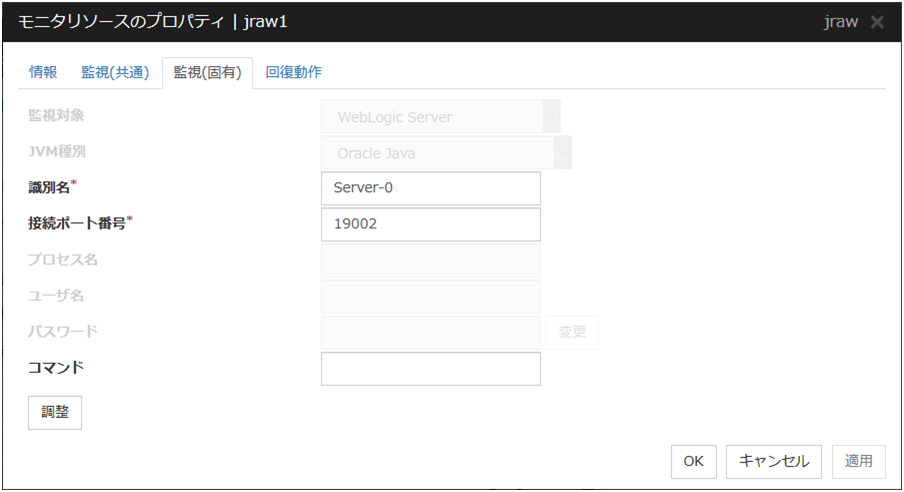

監視対象

監視対象をリストから選択します。WebSAM SVF for PDF、WebSAM Report Director Enterprise、WebSAM Universal Connect/X を監視する場合は、[WebSAM SVF] を選択してください。自製のJavaアプリケーションを監視する場合は、[Javaアプリケーション] を選択してください。

既定値 : なし

JVM種別

監視対象のアプリケーションが動作するJava VMをリストから選択します。

Java 8 以降の場合は、[Oracle Java(usage monitoring)]を選択してください。

Java 8 では以下の仕様変更がありました。

  • ヒープ領域における各メモリの最大値が取得できなくなりました。

  • Perm Gen は Metaspace に変更されました。

  • Compressed Class Space が追加されました。

そのため、Java 8 では[メモリ]タブの監視項目は以下に変更となります。

  • 使用率監視は使用量監視に変更となります。

  • [Perm Gen]、Perm Gen[shared-ro]、Perm Gen[shared-rw]は監視できません。チェックボックスはオフにしてください。

  • [Metaspace]、[Compressed Class Space]を監視可能です。

Java 9 では以下の仕様変更がありました。

  • Code Cache が分割されました。

    そのため、Java 9 では[メモリ]タブの監視項目は以下に変更となります。

  • [Code Cache]は監視できません。チェックボックスはオフにしてください。

  • [CodeHeap non-nmethods]、[CodeHeap profiled]、[CodeHeap non-profiled]を監視可能です。

既定値 : なし

識別名(255バイト以内)

識別名とは、JVM 監視の JVM 運用ログに監視対象の情報を出力する際に、別のJVM 監視リソースと識別するために設定します。そのため、JVM 監視リソース間で一意の文字列を設定してください。必ず設定してください。

  • 監視対象が「WebLogic Server」の場合
    WebLogic Serverを監視するには 」の 2 を参照して、監視対象のサーバインスタンス名を設定してください。
  • 監視対象が「WebOTX プロセスグループ」の場合
    プロセスグループ名を設定してください。
  • 監視対象が「WebOTX ドメインエージェント」の場合
    ドメイン名を設定してください。
  • 監視対象が「WebOTX ESB」の場合
    「WebOTX プロセスグループ」の場合と同じです。
  • 監視対象が「Tomcat」の場合
    Tomcatを監視するには 」の 4 を参照して設定してください。
  • 監視対象が「WebSAM SVF」の場合
    SVFを監視するには 」の 4 を参照して設定してください。
  • 監視対象が「Javaアプリケーション」の場合
    監視対象のJava VM プロセスを一意に識別可能な文字列を指定してください。

既定値 : なし

接続ポート番号(1024~65535)

JVM監視リソースが、監視対象Java VMとJMX接続を行う際に使用するポート番号を設定します。JVM監視リソースは監視対象Java VMに JMX接続を行うことにより情報を取得します。そのためJVM監視リソースを登録する場合は、監視対象Java VMにJMX接続用ポートを開放する設定を行う必要があります。必ず設定してください。クラスタ内のサーバにおいて、共通の設定となります。42424~61000 は推奨しません。

  • 監視対象が「WebLogic Server」の場合
    接続ポート番号は「 WebLogic Serverを監視するには 」の 6 を参照して設定してください。
  • 監視対象が「WebOTX プロセスグループ」の場合
    WebOTX プロセスグループのJavaプロセスを監視するには 」を参照して設定してください。
  • 監視対象が「WebOTX ドメインエージェント」の場合
    "(WebOTX インストールパス)\<ドメイン名>.properties" の "domain.admin.port" を設定してください。
  • 監視対象が「WebOTX ESB」の場合
    「WebOTX プロセスグループ」の場合と同じです。
  • 監視対象が「Tomcat」の場合
    Tomcatを監視するには 」の 2 を参照して設定してください。
  • 監視対象が「WebSAM SVF」の場合
    SVFを監視するには 」の 2 を参照して設定してください。
  • 監視対象が「Javaアプリケーション」の場合
    接続ポート番号は監視対象であるJavaアプリケーションに確認の上、設定してください。

既定値 : なし

プロセス名(255バイト以内)

[接続ポート番号] により監視対象Java VMが識別可能なため、設定不要です。内部バージョン 11.35 までは仮想メモリ使用量を取得する際やJVM 運用ログに監視対象の情報を出力する際にも本パラメータを使用し識別していたため、指定が必要でした。しかし、内部バージョン 12.00 以降は [仮想メモリ使用量を監視する] が削除となったため、設定できません。

既定値 : なし

ユーザ名(255バイト以内)

監視対象のJava VMに接続する管理ユーザ名を設定します。監視対象に「WebOTXドメインエージェント」を選択した場合、"(WebOTXインストールパス)\<ドメイン名>.properties"の"domain.admin.user"の値を設定してください。

既定値 :なし

パスワード(255バイト以内)

監視対象のJava VMに接続する管理ユーザのパスワードを設定します。監視対象に「WebOTXドメインエージェント」を選択した場合、"(WebOTXインストールパス)\<ドメイン名>.properties"の"domain.admin.passwd"の値を設定してください。

既定値 : なし

コマンド(255バイト以内)

監視対象のJava VM異常検出時に、実行するコマンドを設定します。異常の原因別に実行するコマンドおよび引数の指定が可能です。絶対パスで指定してください。また、実行ファイル名は二重引用符("")で括ってください。
例)"\Program Files\bin\command.bat" arg1 arg2
ここでは監視対象Java VMに接続できない場合や使用リソース量の取得における異常検出時に、実行するコマンドを設定します。

既定値 : なし

さらに[調整]ボタンを選択すると以下の内容がポップアップダイアログに表示されます。以下の説明に従い詳細設定を行います。

4.37.20. メモリタブ([JVM種別]で[Oracle Java]選択時)

ヒープ使用率を監視する

監視対象のJava VMが使用するJavaヒープ領域の使用率の監視設定をします。

  • チェックボックスがオン(既定値)
    監視します。
  • チェックボックスがオフ
    監視しません。

領域全体(1~100)

監視対象のJava VMが使用するJavaヒープ領域の使用率のしきい値を設定します。

既定値 : 80[%]

Eden Space(1~100)

監視対象のJava VMが使用するJava Eden Spaceの使用率のしきい値を設定します。監視対象Java VMのGC方式としてG1 GCを指定している場合、G1 Eden Spaceと読み替えてください。

既定値 : 100[%]

Survivor Space(1~100)

監視対象のJava VMが使用するJava Survivor Spaceの使用率のしきい値を設定します。監視対象Java VMのGC方式としてG1 GCを指定している場合、G1 Survivor Spaceと読み替えてください。

既定値 : 100[%]

Tenured Gen(1~100)

監視対象のJava VMが使用するJava Tenured(Old) Gen領域の使用率のしきい値を設定します。監視対象Java VMのGC方式としてG1 GCを指定している場合、G1 Old Genと読み替えてください。

既定値 : 80[%]

非ヒープ使用率を監視する

監視対象のJava VMが使用するJava非ヒープ領域の使用率の監視設定をします。

  • チェックボックスがオン(既定値)
    監視します。
  • チェックボックスがオフ
    監視しません。

領域全体(1~100)

監視対象のJava VMが使用するJava非ヒープ領域の使用率のしきい値を設定します。

既定値 : 80[%]

Code Cache(1~100)

監視対象のJava VMが使用するJava Code Cache領域の使用率のしきい値を設定します。

既定値 : 100[%]

Perm Gen(1~100)

監視対象のJava VMが使用するJava Perm Gen領域の使用率のしきい値を設定します。

既定値 : 80[%]

Perm Gen[shared-ro](1~100)

監視対象のJava VMが使用するJava Perm Gen [shared-ro]領域の使用率のしきい値を設定します。
Java Perm Gen [shared-ro]領域は監視対象Java VMの起動オプションに -client -Xshare:on -XX:+UseSerialGCを付与して起動している場合に使用される領域です。

既定値 : 80[%]

Perm Gen[shared-rw](1~100)

監視対象のJava VMが使用するJava Perm Gen [shared-rw]領域の使用率のしきい値を設定します。
Java Perm Gen [shared-rw]領域は監視対象Java VMの起動オプションに -client -Xshare:on -XX:+UseSerialGCを付与して起動している場合に使用される領域です。

既定値 : 80[%]

コマンド(255バイト以内)

監視対象のJava VM異常検出時に、実行するコマンドを設定します。異常の原因別に実行するコマンドおよび引数の指定が可能です。絶対パスで指定してください。また、実行ファイル名は二重引用符("")で括ってください。
例)"\Program Files\bin\command.bat" arg1 arg2
ここでは監視対象Java VMのJavaヒープ領域、Java非ヒープ領域における異常検出時に、実行するコマンドを設定します。

既定値 : なし

既定値

[既定値]ボタンをクリックすると全ての項目に既定値が設定されます。

4.37.21. メモリタブ([JVM種別]で[Oracle Java(usage monitoring)]選択時)

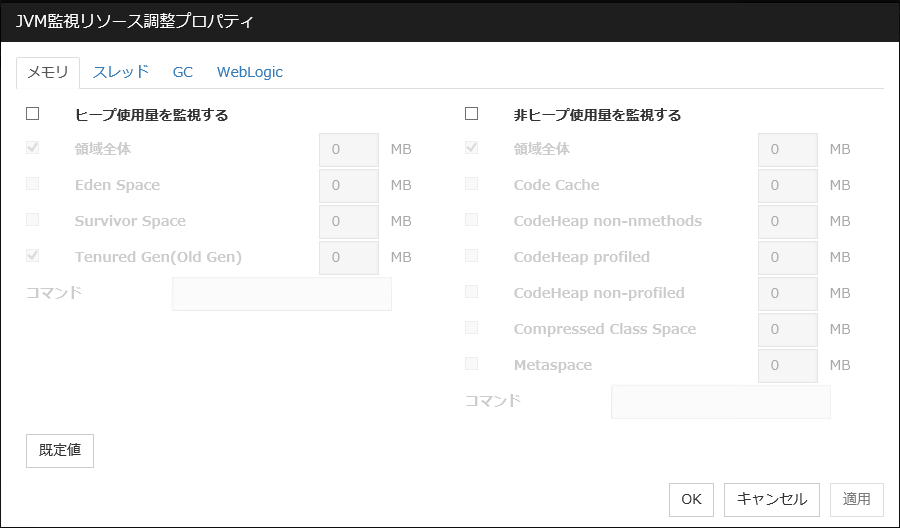

ヒープ使用量を監視する

監視対象のJava VMが使用するJavaヒープ領域の使用量の監視設定をします。

  • チェックボックスがオン
    監視します。
  • チェックボックスがオフ(既定値)
    監視しません。

領域全体(0~102400)

監視対象のJava VMが使用するJavaヒープ領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

Eden Space(0~102400)

監視対象のJava VMが使用するJava Eden Spaceの使用量のしきい値を設定します。0の場合、監視しません。監視対象Java VMのGC方式としてG1 GCを指定している場合、G1 Eden Spaceと読み替えてください。

既定値 : 0[MB]

Survivor Space(0~102400)

監視対象のJava VMが使用するJava Survivor Spaceの使用量のしきい値を設定します。0の場合、監視しません。監視対象Java VMのGC方式としてG1 GCを指定している場合、G1 Survivor Spaceと読み替えてください。

既定値 : 0[MB]

Tenured Gen(0~102400)

監視対象のJava VMが使用するJava Tenured(Old) Gen領域の使用量のしきい値を設定します。0の場合、監視しません。監視対象Java VMのGC方式としてG1 GCを指定している場合、G1 Old Genと読み替えてください。

既定値 : 0[MB]

非ヒープ使用量を監視する

監視対象のJava VMが使用するJava非ヒープ領域の使用量の監視設定をします。

  • チェックボックスがオン
    監視します。
  • チェックボックスがオフ(既定値)
    監視しません。

領域全体(0~102400)

監視対象のJava VMが使用するJava非ヒープ領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

Code Cache(0~102400)

監視対象のJava VMが使用するJava Code Cache領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

CodeHeap non-nmethods(0~102400)

監視対象のJava VMが使用するJava CodeHeap non-nmethods領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

CodeHeap profiled(0~102400)

監視対象のJava VMが使用するJava CodeHeap profiled nmethods領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

CodeHeap non-profiled (0~102400)

監視対象のJava VMが使用するJava CodeHeap non-profiled nmethods領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

Compressed Class Space(0~102400)

監視対象のJava VMが使用するCompressed Class Space領域の使用量のしきい値を設定します。0の場合、監視しません。

既定値 : 0[MB]

Metaspace(0~102400)

監視対象のJava VMが使用するMetaspace領域の使用量のしきい値を設定します。

既定値 : 0[MB]

コマンド(255バイト以内)

監視対象のJava VM異常検出時に、実行するコマンドを設定します。異常の原因別に実行するコマンドおよび引数の指定が可能です。絶対パスで指定してください。また、実行ファイル名は二重引用符("")で括ってください。
例)"\Program Files\bin\command.bat" arg1 arg2
ここでは監視対象Java VMのJavaヒープ領域、Java非ヒープ領域における異常検出時に、実行するコマンドを設定します。

既定値 : なし

既定値

[既定値]ボタンをクリックすると全ての項目に既定値が設定されます。

4.37.22. スレッドタブ

動作中のスレッド数を監視する(1~65535)

監視対象のJava VMで現在動作中のスレッド上限数のしきい値を設定します。

既定値 : 65535[スレッド]

コマンド(255バイト以内)

監視対象のJava VM異常検出時に、実行するコマンドを設定します。異常の原因別に実行するコマンドおよび引数の指定が可能です。絶対パスで指定してください。また、実行ファイル名は二重引用符("")で括ってください。
例)"\Program Files\bin\command.bat" arg1 arg2
ここでは監視対象Java VMで現在動作中のスレッド数における異常検出時に、実行するコマンドを設定します。

既定値 : なし

既定値

[既定値]ボタンをクリックすると全ての項目に既定値が設定されます。

4.37.23. GCタブ

Full GC実行時間を監視する(1~65535)

監視対象のJava VMにおいて、前回計測以降のFull GC実行時間のしきい値を設定します。Full GC実行時間とは、前回計測以降のFull GC発生回数で割った平均値です。

前回計測以降のFull GC実行時間 3000ミリ秒、Full GC発生回数3回の場合を異常と判定したい場合、1000ミリ秒以下を設定してください。

既定値 : 65535[ミリ秒]

Full GC発生回数を監視する(1~65535)

監視対象のJava VMにおいて、前回計測以降のFull GC発生回数のしきい値を設定します。

既定値 : 1(回)

コマンド(255バイト以内)

監視対象のJava VM異常検出時に、実行するコマンドを設定します。異常の原因別に実行するコマンドおよび引数の指定が可能です。絶対パスで指定してください。また、実行ファイル名は二重引用符("")で括ってください。
例)"\Program Files\bin\command.bat" arg1 arg2
ここでは監視対象Java VMのFull GC実行時間やFull GC発生回数における異常検出時に、実行するコマンドを設定します。

既定値 : なし

既定値

[既定値]ボタンをクリックすると全ての項目に既定値が設定されます。

4.37.24. WebLogicタブ

ワークマネージャのリクエストを監視する

WebLogic Serverでワークマネージャの待機リクエスト状態の監視設定をします。

  • チェックボックスがオン
    監視します。
  • チェックボックスがオフ(既定値)
    監視しません。

監視対象ワークマネージャ(255バイト以内)

監視対象のWebLogic Serverに対して監視したいアプリケーションのワークマネージャ名を設定します。ワークマネージャ監視を実施する場合、必ず設定してください。

App1[WM1,WM2,…];App2[WM1,WM2,…];…

AppWM にて指定可能な文字はASCII文字です。(Shift_JIS コード0x005C と0x00A1~0x00DF を除く)

アプリケーション アーカイブのバージョンを持つアプリケーションを指定する場合、App には「アプリケーション名#バージョン」を指定してください。

アプリケーション名に"["や"]"が付いている場合、"["や"]"の直前に「¥¥」を追加してください。

(例) アプリケーション名がapp[2]の場合、app¥¥[2¥¥]

既定値 : なし

リクエスト数(1~65535)

監視対象のWebLogic Serverのワークマネージャにおいて、待機リクエスト数のしきい値を設定します。

既定値 : 65535

平均値(1~65535)

監視対象のWebLogic Serverのワークマネージャにおいて、待機リクエスト数の平均値のしきい値を設定します。

既定値 : 65535

前回計測値からの増加率(1~1024)

監視対象のWebLogic Serverのワークマネージャにおいて、待機リクエスト数の前回計測以降の増分に対するしきい値を設定します。

既定値 : 80[%]

スレッドプールのリクエストを監視する

監視対象のWebLogic Serverのスレッドプールにおいて、待機リクエスト数(WebLogic Server内部で処理待ちとなっているHTTPリクエスト数)、実行リクエスト数(WebLogic Server内部で単位時間当たり実行したHTTPリクエスト数)の監視設定をします。

  • チェックボックスがオン(既定値)
    監視します。
  • チェックボックスがオフ
    監視しません。

待機リクエスト リクエスト数(1~65535)

待機リクエスト数のしきい値を設定します。

既定値 : 65535

待機リクエスト 平均値(1~65535)

待機リクエスト数の平均値のしきい値を設定します。

既定値 : 65535

待機リクエスト 前回計測値からの増加率(1~1024)

待機リクエスト数の前回計測以降の増分に対するしきい値を設定します。

既定値 : 80[%]

実行リクエスト リクエスト数(1~65535)

単位時間あたりに実行したリクエスト数のしきい値を設定します。

既定値 : 65535

実行リクエスト 平均値(1~65535)

単位時間あたりに実行したリクエスト数の平均値のしきい値を設定します。

既定値 : 65535

実行リクエスト 前回計測値からの増加率(1~1024)

単位時間あたりに実行したリクエスト数の前回計測以降の増分に対するしきい値を設定します。

既定値 : 80[%]

コマンド(255バイト以内)

監視対象のJava VM異常検出時に、実行するコマンドを設定します。異常の原因別に実行するコマンドおよび引数の指定が可能です。絶対パスで指定してください。また、実行ファイル名は二重引用符("")で括ってください。
例)"\Program Files\bin\command.bat" arg1 arg2
ここではWebLogic Serverのワークマネージャのリクエストやスレッドプールのリクエストにおける異常検出時に、実行するコマンドを設定します。

既定値 : なし

既定値

[既定値]ボタンをクリックすると全ての項目に既定値が設定されます。

4.38. システム監視リソースを理解する

システム監視リソースは、システムリソースを監視するモニタリソースです。システムリソースの統計情報を継続的に収集し、一定のナレッジ情報にしたがい解析を行います。解析結果からリソース枯渇の発生を早期検出する機能を提供します。

4.38.1. システム監視リソースの注意事項

回復対象には System Resource Agent がリソース監視異常を検出した際のフェイルオーバ対象リソースを指定してください。

System Resource Agent の設定値は、デフォルトで使用することを推奨します。

以下のような場合には、リソース監視異常を検出できないことがあります。

  • システムリソースがしきい値をはさんで増減を繰り返している場合

システムが高負荷な場合などでは、統計情報収集に時間がかかり統計情報収集間隔での情報収集ができない場合があります。

動作中に OS の日付/時刻を変更した場合、10分間隔で行っている解析処理のタイミングが日付/時刻変更後の最初の 1 回だけずれてしまいます。以下のようなことが発生するため、必要に応じてクラスタのサスペンド・リジュームを行ってください。

  • 異常として検出する経過時間を過ぎても、異常検出が行われない。

  • 異常として検出する経過時間前に、異常検出が行われる。

クラスタのサスペンド・リジュームを行った場合、その時点から情報の収集を開始します。

システムリソースの使用量の解析は10分間隔で行います。そのため、監視継続時間を経過してから最大10分後に異常を検出する場合があります

ディスクリソースの使用量の解析は60分間隔で行います。そのため、監視継続時間を経過してから最大60分後に異常を検出する場合があります。

ディスクリソースの空き容量監視にて指定するディスクサイズは、実際のディスクサイズより小さい値を指定してください。大きい値を指定した場合、空き容量不足として異常検出します。

監視中のディスクを交換した際、交換前と交換後のディスクにて以下のいずれかが異なる場合、それまでの解析情報はクリアします。

  • ディスクの総容量

  • ファイルシステム

スワップ領域を割り当てていないマシンでは、システムの総仮想メモリ使用量の監視のチェックを外してください。

ディスクリソース監視機能は、固定ディスク以外は監視対象外です。

ディスクリソース監視機能で同時に監視できる最大のディスク数は26台です。

モニタリソースの定義画面のタイプ欄に「システム監視」が表示されない場合は、[ライセンス情報取得]を選択し、ライセンス情報を取得してください。

システム監視リソースの監視開始から、実際に監視処理を行うまでの間、システム監視リソースのステータスは "警告" になります。またその際、下記メッセージがアラートログに出力されます。

監視 sraw は警告の状態です。 (191 : 正常)

システム監視リソース、プロセスリソース監視リソースの登録数が多い場合は、下記メッセージがアラートログに出力され異常を検出する場合があります。
本メッセージが出力された場合は[監視(共通)]タブからタイムアウトの設定を見直してください。

監視 sraw は異常を検出しました。(99 : monitor was timeout)

4.38.2. システム監視リソースの監視方法

システム監視リソースは、以下の監視を行います。

システムおよびディスクのシステムリソースの使用量を継続的に収集し、解析します。

リソースの使用量があらかじめ設定したしきい値以上になった場合、異常を検出します。

異常を検出した状態が監視継続時間連続すると、リソース監視異常を通知します。

システムリソース監視をデフォルト値で運用した場合、リソースの使用量が 90% 以上の状態が連続すると、 60 分後にリソース監視の異常を通知します。

以下に、システムリソース監視をデフォルト値で運用した場合の総メモリ使用量の異常検出の例を示します。

  • 総メモリ使用量が経過時間と共に総メモリ使用量のしきい値以上の状態が続き、一定時間以上になった

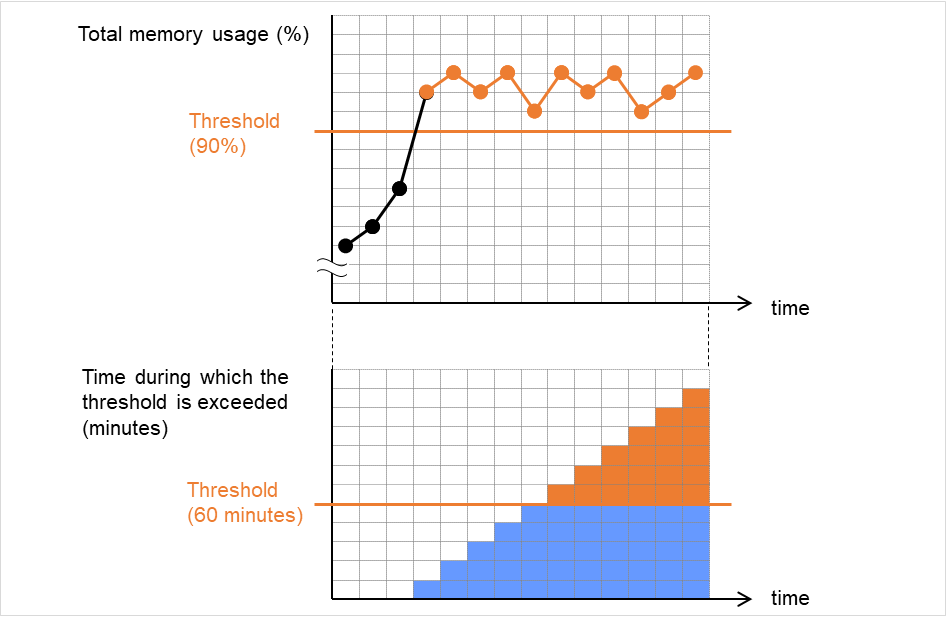

    _images/img_how-system-monitor-resources-perform-monitoring-10.png

    図 4.69 総メモリ使用量のしきい値以上の状態が一定時間続いた場合(異常検出する)

  • 総メモリ使用量が経過時間と共に総メモリ使用のしきい値の前後で増減し、連続して総メモリ使用量のしきい値以上にならない

    以下の図では、総メモリ使用量は一時的に総メモリ使用量のしきい値(90%)以上になります。 しかし、そのしきい値を超える状態も監視継続時間(60分)連続することなく推移しているため、総メモリ使用量の異常を検出しません。

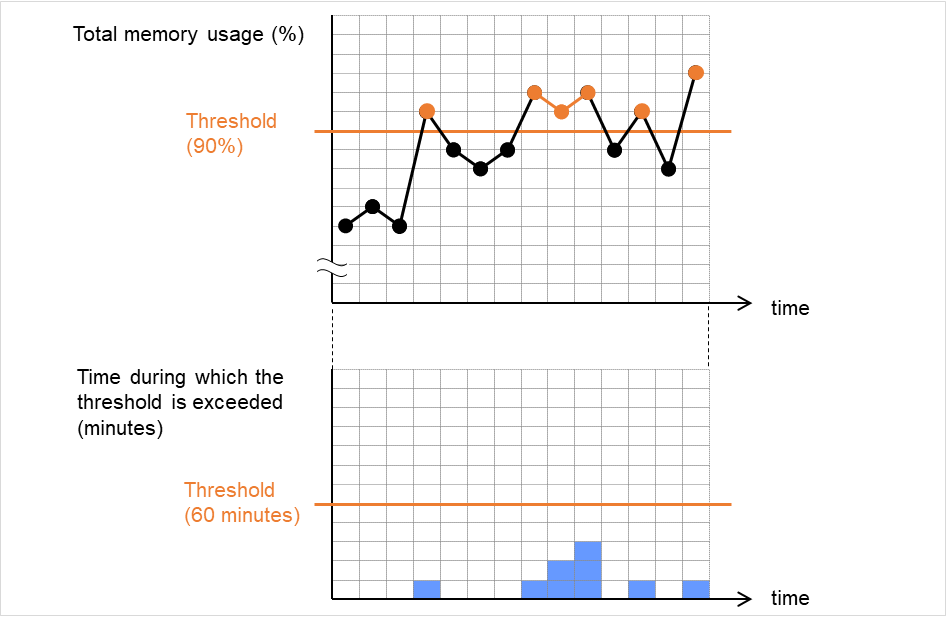

    _images/img_how-system-monitor-resources-perform-monitoring-20.png

    図 4.70 総メモリ使用量のしきい値以上の状態が一定時間続かない場合(異常検出しない)

ディスクリソース監視をデフォルト値で運用した場合、 24 時間後に通知レベルの異常を通知します。

以下に、ディスクリソース監視をデフォルト値で運用した場合のディスク使用率の異常検出の例を示します。

警告レベルのディスク容量監視

  • ディスク使用率が警告レベル上限値で指定された一定のしきい値以上になった

    ディスク使用率が警告レベル上限値を超えたため、ディスク容量監視異常と判定します。

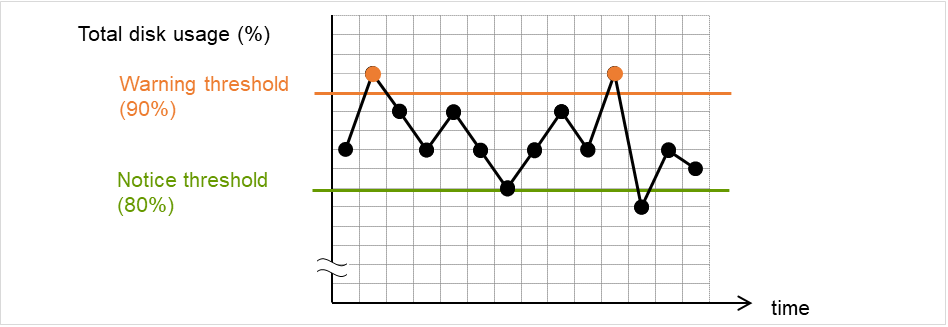

    _images/img_how-system-monitor-resources-perform-monitoring-30.png

    図 4.71 ディスク使用率が警告レベル上限値以上になった場合(異常検出する)

  • ディスク使用率が一定の範囲内で増減し、警告レベル上限値で指定された一定のしきい値以上にならない

    ディスク使用率は警告レベル上限値を超えない範囲で増減しているため、ディスク容量監視異常と判定しません。

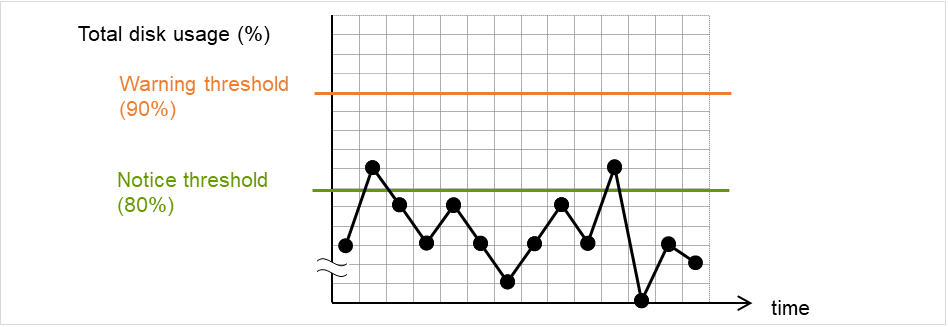

    _images/img_how-system-monitor-resources-perform-monitoring-40.png

    図 4.72 ディスク使用率が警告レベル上限値以上にならない場合(異常検出しない)

通知レベルのディスク容量監視

  • ディスク使用率が経過時間と共に通知レベル上限値で指定された一定のしきい値以上の状態が続き、一定時間以上になった

    ディスク使用率が通知レベル上限値を連続して超えたため、ディスク容量監視異常と判定します。

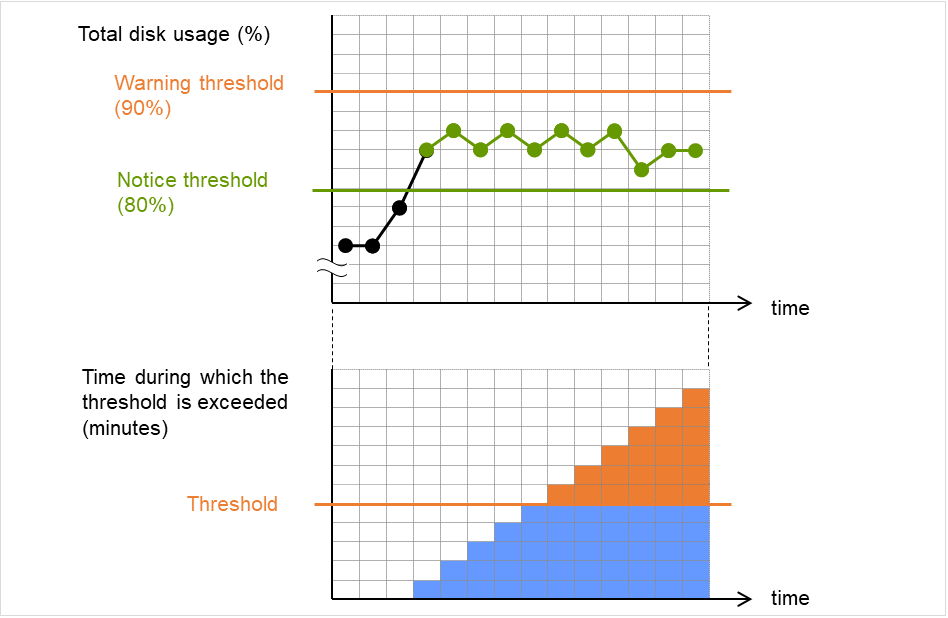

    _images/img_how-system-monitor-resources-perform-monitoring-50.png

    図 4.73 ディスク使用率において、通知レベル上限値以上の状態が一定時間続いた場合(異常検出する)

  • ディスク使用率が一定の範囲内で増減し、通知レベル上限値で指定された一定のしきい値以上にならない

    ディスク使用率が通知レベル上限値を一時的に超えるものの、その状態が一定時間続かないため、ディスク容量監視異常とは判定しません。

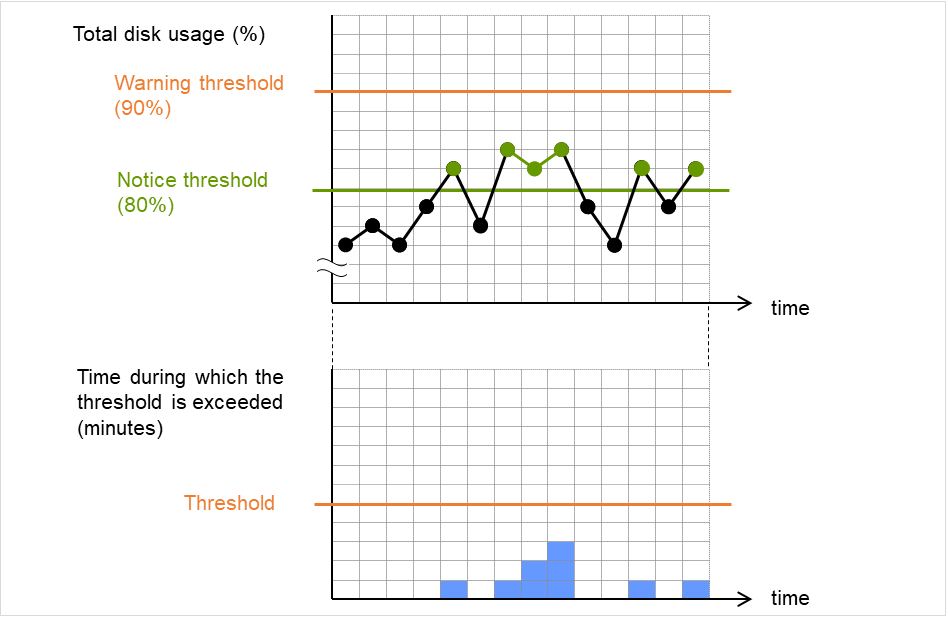

    _images/img_how-system-monitor-resources-perform-monitoring-60.png

    図 4.74 ディスク使用率において、通知レベル上限値以上の状態が一定時間続かない場合(異常検出しない)

4.38.3. 監視 (固有) タブ

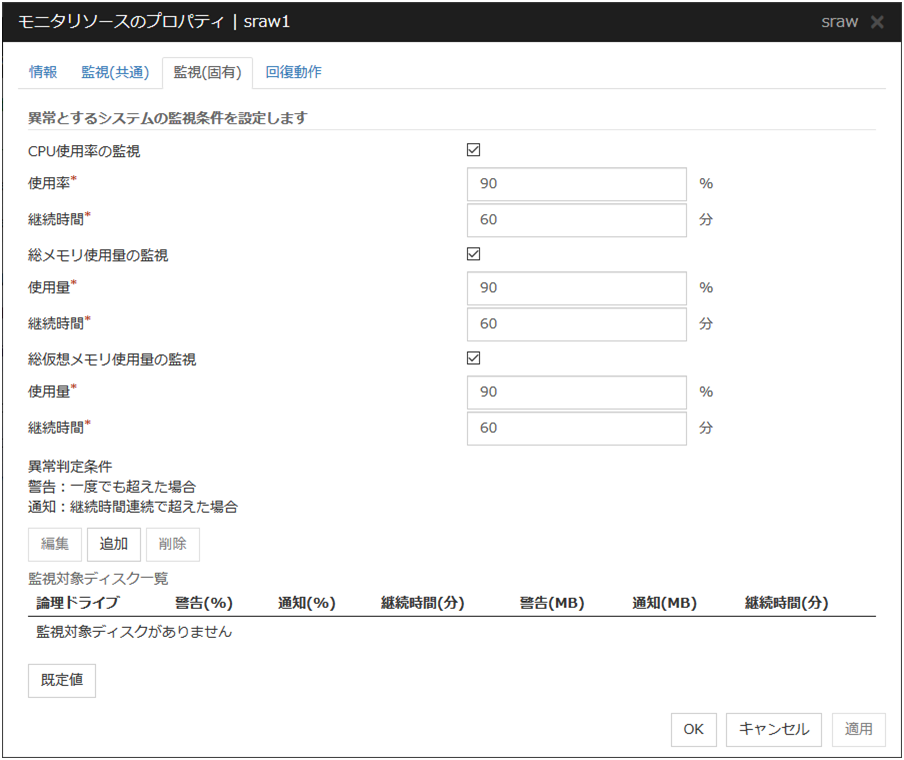

CPU使用率の監視

CPU使用率の監視を行うかどうかを設定します。

  • チェックボックスがオン
    CPU使用率の監視を行います。
  • チェックボックスがオフ
    CPU使用率の監視を行いません。

使用率 (1~100)

CPU使用率の異常を検出するしきい値を設定します。

継続時間 (1~1440)

CPU使用率の異常を検出する時間を設定します。

指定した時間以上連続してしきい値を超過した場合、異常を検出します。

総メモリ使用量の監視

総メモリ使用量の監視を行うかどうかを設定します。

  • チェックボックスがオン
    総メモリ使用量の監視を行います。
  • チェックボックスがオフ
    総メモリ使用量の監視を行いません。

使用量 (1~100)

メモリの使用量の異常を検出するしきい値(システムのメモリ搭載量に対する割合)を設定します。

継続時間 (1~1440)

総メモリ使用量の異常を検出する時間を設定します。

指定した時間以上連続してしきい値を超過した場合、異常を検出します。

総仮想メモリ使用量の監視

総仮想メモリ使用量の監視を行うかどうかを設定します。

  • チェックボックスがオン
    総仮想メモリ使用量の監視を行います。
  • チェックボックスがオフ
    総仮想メモリ使用量の監視を行いません。

使用量 (1~100)

仮想メモリの使用量の異常を検出するしきい値を設定します。

継続時間 (1~1440)

総仮想メモリ使用量の異常を検出する時間を設定します。

指定した時間以上連続してしきい値を超過した場合、異常を検出します。

追加

監視するディスクを追加します。[監視条件の入力] ダイアログボックスが表示されます。

[監視条件の入力] ダイアログの説明に従い異常とする監視条件の詳細設定を行います。

削除

[ディスク一覧] で選択しているディスクを監視対象から削除します。

編集

[監視条件の入力]ダイアログボックスが表示されます。[ディスク一覧] で選択しているディスクの監視条件が表示されるので、編集して[OK]を選択します。

論理ドライブ

監視を行う論理ドライブを設定します。

使用率

ディスク使用率の監視を行うかどうかを設定します。

  • チェックボックスがオン
    ディスク使用率の監視を行います。
  • チェックボックスがオフ
    ディスク使用率の監視を行いません。

警告レベル (1~100)

ディスク使用率の警報レベルの異常を検出するしきい値を設定します。

通知レベル (1~100)

ディスク使用率の通知レベルの異常を検出するしきい値を設定します。

継続時間 (1~43200)

ディスク使用率の通知レベルの異常を検出する時間を設定します。

指定した時間以上連続してしきい値を超過した場合、異常を検出します。

空き容量

ディスク空き容量の監視を行うかどうかを設定します。

  • チェックボックスがオン
    ディスク空き容量の監視を行います。
  • チェックボックスがオフ
    ディスク空き容量の監視を行いません。

警告レベル (1~4294967295)

ディスク空き容量の警報レベルの異常を検出する容量(MB)を設定します。

通知レベル (1~4294967295)

ディスク空き容量の通知レベルの異常を検出する容量(MB)を設定します。

継続時間 (1~43200)

ディスク空き容量の通知レベルの異常を検出する時間を設定します。

指定した時間以上連続してしきい値を超過した場合、異常を検出します。

4.39. プロセスリソース監視リソースを理解する

プロセスリソース監視リソースは、プロセスが使用するリソースを監視するモニタリソースです。プロセスが使用するリソースの統計情報を継続的に収集し、一定のナレッジ情報にしたがい解析を行います。解析結果からリソース枯渇の発生を早期検出する機能を提供します。

4.39.1. プロセスリソース監視リソースの注意事項

回復対象にはプロセスリソース監視リソースが異常を検出した際のフェイルオーバ対象リソースを指定してください。

プロセスリソース監視リソースの設定値は、デフォルトで使用することを推奨します。

システムが高負荷な場合などでは、統計情報収集に時間がかかり統計情報収集間隔での情報収集ができない場合があります。

動作中に OS の日付/時刻を変更した場合、10分間隔で行っている解析処理のタイミングが日付/時刻変更後の最初の 1 回だけずれてしまいます。以下のようなことが発生するため、必要に応じてクラスタのサスペンド・リジュームを行ってください。

  • 異常として検出する経過時間を過ぎても、異常検出が行われない。

  • 異常として検出する経過時間前に、異常検出が行われる。

クラスタのサスペンド・リジュームを行った場合、その時点から情報の収集を開始します。

プロセスリソースの使用量の解析は 10 分間隔で行います。そのため、監視継続時間を経過してから最大 10 分後に異常を検出する場合があります

モニタリソースの定義画面のタイプ欄に「プロセスリソース監視」が表示されない場合は、[ライセンス情報取得]を選択し、ライセンス情報を取得してください。
プロセスリソース監視リソースに必要なライセンスについては、本章の「 モニタリソースとは? 」 - 「 ライセンスが必要なモニタリソース 」を参照してください。

プロセスリソース監視リソースの監視開始から、実際に監視処理を行うまでの間、プロセスリソース監視リソースのステータスは "警告" になります。またその際、下記メッセージがアラートログに出力されます。

監視 psrw は警告の状態です。 (191 : 正常)

プロセスリソース監視リソースのステータスを異常から正常に戻すには、以下のいずれかを実施してください。

  • クラスタのサスペンド・リジューム

  • クラスタの停止・開始

監視対象プロセス名は、実際に動作しているプロセスのプロセス名を以下のコマンドで確認し設定してください。

CLUSTERPROインストールパス\bin\GetProcess.vbs

上記コマンドを実行すると、コマンドを実行したフォルダ配下に GetProcess_Result.txt が出力されます。GetProcess_Result.txt を開き、表示されているプロセスの CommandLine 部分を指定してください。出力情報に「"」(ダブルクォーテーション)がある場合は、「"」も含めて指定してください。

出力ファイルの例

20XX/07/26 12:03:13
Caption         CommandLine
services.exe    C:\WINDOWS\system32\services.exe
svchost.exe     C:\WINDOWS\system32\svchost -k rpcss
explorer.exe    C:\WINDOWS\Explorer.EXE
上記のコマンド出力情報から svchost.exe を監視する場合、
C:\WINDOWS\system32\svchost -k rpcss を監視対象プロセス名に指定します。

監視対象プロセス名に指定したプロセス名はプロセスの引数もプロセス名の一部として監視対象のプロセスを特定します。監視対象プロセス名を指定する場合は、引数を含めたプロセス名を指定してください。引数を含めずプロセス名のみ監視したい場合は、ワイルドカード(*)を使い、引数を含めない前方一致または部分一致で指定してください。

システム監視リソース、プロセスリソース監視リソースの登録数が多い場合は、下記メッセージがアラートログに出力され異常を検出する場合があります。
本メッセージが出力された場合は[監視(共通)]タブからタイムアウトの設定を見直してください。

監視 psrw は異常を検出しました。(99 : monitor was timeout)

4.39.2. プロセスリソース監視リソースの監視方法

プロセスリソース監視リソースは、以下の監視を行います。

プロセスリソースの使用量を継続的に収集し、解析します。

リソースの使用量があらかじめ設定したしきい値以上になった場合、異常を検出します。

異常を検出した状態が監視継続時間連続すると、リソース監視異常を通知します。

プロセスリソース監視(CPU、メモリ、スレッド数)をデフォルト値で運用した場合、24 時間後にリソース監視の異常を通知します。

以下に、プロセスリソース監視のメモリ使用量の異常検出の例を示します。

  • メモリ使用量が経過時間と共に増減しながら、規定回数以上最大値を更新し、増加率が初期値の 10% 以上になった

    最大値更新回数が24時間(デフォルト)以上になり、増加率も初期値の10%を上回っているため、メモリリークと判定します。

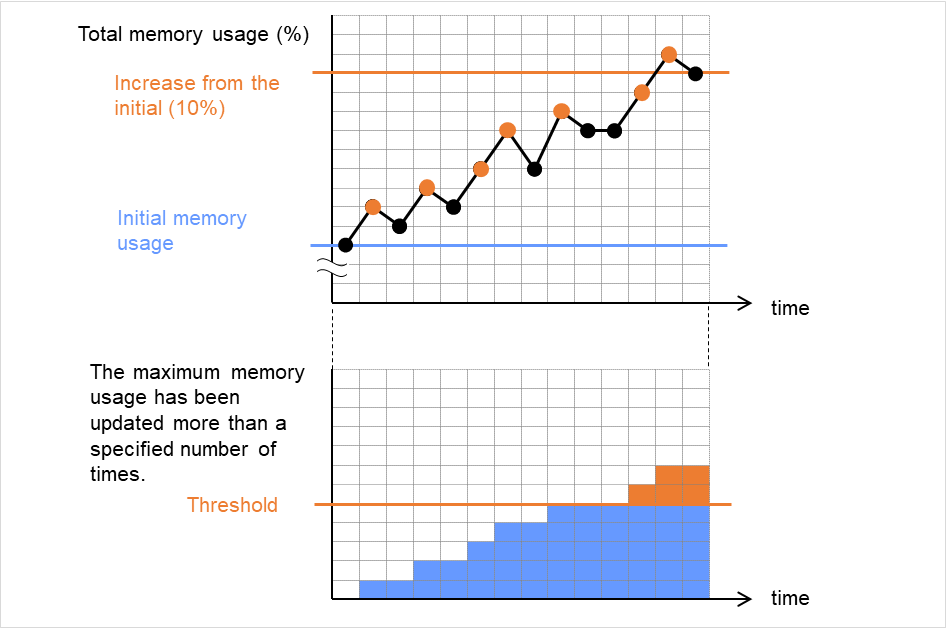

    _images/img_how-process-resource-monitor-resources-perform-monitoring-10.png

    図 4.75 メモリ使用量が規定回数以上最大値を更新し、増加率が初期値の10%を超過(異常検出する)

  • メモリ使用量が経過時間と共に一定の範囲内で増減

    メモリ使用量は、一定の値未満の範囲で増減しているため、メモリリークと判定しません。

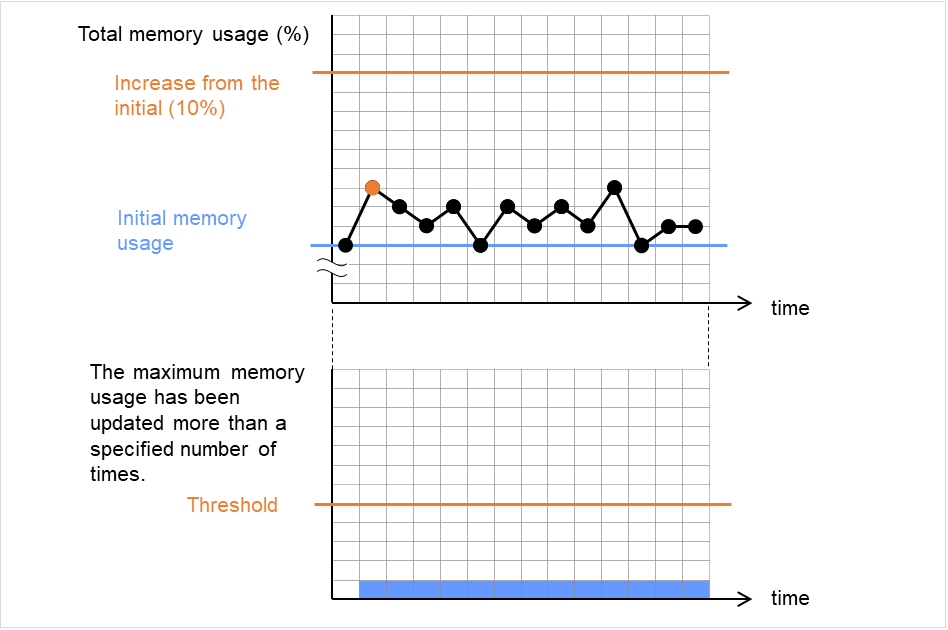

    _images/img_how-process-resource-monitor-resources-perform-monitoring-20.png

    図 4.76 メモリ使用量が一定の範囲内で増減(異常検出しない)

4.39.3. 監視 (固有) タブ

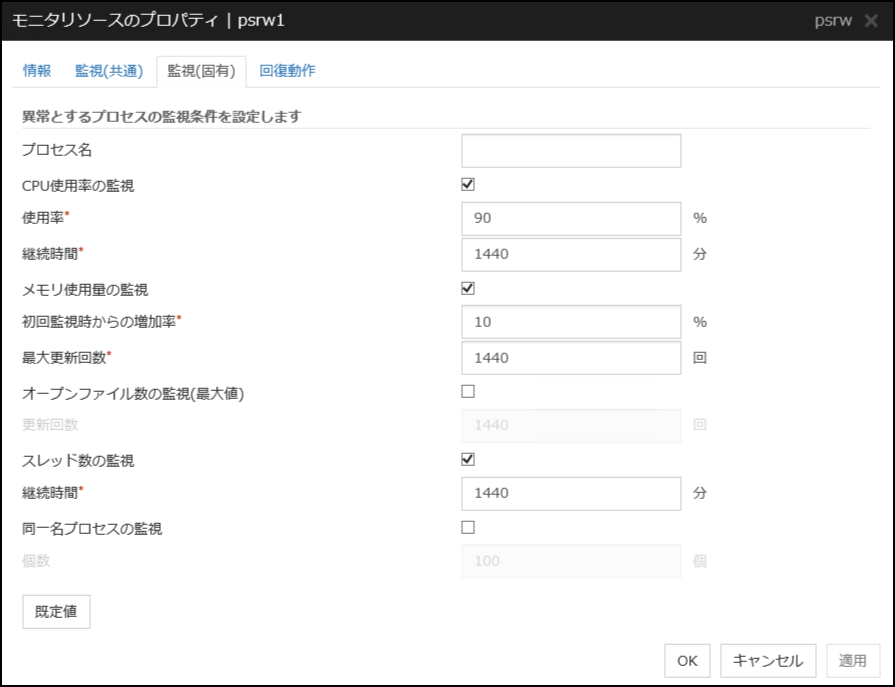

プロセス名(1023 バイト以内)

監視対象プロセスのプロセス名を設定します。プロセス名を設定しない場合、起動中のすべてのプロセスが対象となります。

また、次の3つのパターンでプロセス名のワイルドカード指定が可能です。このパターン以外の指定はできません。

【前方一致】 <プロセス名に含まれる文字列>*

【後方一致】 *<プロセス名に含まれる文字列>

【部分一致】 *<プロセス名に含まれる文字列>*

CPU使用率の監視

CPU使用率の監視を行うかどうかを設定します。

  • チェックボックスがオン
    CPU使用率の監視を行います。
  • チェックボックスがオフ
    CPU使用率の監視を行いません。

使用率(1~100)

CPU使用率の異常を検出するしきい値を設定します。

継続時間(1~4320)

CPU使用率の異常を検出する時間を設定します。
指定した時間以上連続してしきい値を超過した場合、異常を検出します。

メモリ使用量の監視

メモリ使用量の監視を行うかどうかを設定します。

  • チェックボックスがオン
    メモリ使用量の監視を行います。
  • チェックボックスがオフ
    メモリ使用量の監視を行いません。

初回監視時からの増加率(1~1000)

メモリ使用量の異常を検出するしきい値を設定します。

最大更新回数(1~4320)

メモリ使用量の異常を検出する更新回数を設定します。
指定した更新回数以上連続してしきい値を超過した場合、異常を検出します。

オープンファイル数の監視(最大値)

オープンファイル数の監視(最大値)を行うかどうかを設定します。

  • チェックボックスがオン
    オープンファイル数の監視を行います。
  • チェックボックスがオフ
    オープンファイル数の監視を行いません。

更新回数(1~4320)

オープンファイル数の異常を検出する更新回数を設定します。
オープンファイル数の最大値を指定した回数以上更新した場合、異常を検出します。

スレッド数の監視

スレッド数の監視を行うかどうかを設定します。

  • チェックボックスがオン
    スレッド数の監視を行います。
  • チェックボックスがオフ
    スレッド数の監視を行いません。

継続時間(1~4320)

スレッド数の異常を検出する時間を設定します。
スレッド数が増加し、指定した時間以上経過したプロセスがある場合、異常を検出します。

同一名プロセスの監視

同一名プロセスの監視を行うかどうかを設定します。

  • チェックボックスがオン
    同一名プロセスの監視を行います。
  • チェックボックスがオフ
    同一名プロセスの監視を行いません。

個数(1~10000)

同一名プロセスの異常を検出する個数を設定します。
同一名プロセスが指定した個数以上存在する場合、異常を検出します。

4.40. ユーザ空間監視リソースを理解する

ユーザ空間監視リソースは、ユーザ空間のストールを監視するモニタリソースです。

4.40.1. ユーザ空間監視リソースの監視方法

ユーザ空間監視リソースは以下の監視を行います。

監視開始時に keepalive タイマを起動し、以降、監視間隔ごとに keepalive タイマの更新を行います。ユーザ空間のストールによって、一定時間以上タイマの更新が行われなかった場合に異常を検出します。

監視処理を拡張させる設定として、ダミースレッドの作成があります。設定が有効な場合は、監視間隔ごとにダミースレッドの作成を行います。ダミースレッドの作成に失敗した場合は keepalive タイマの更新を行いません。

ユーザ空間監視リソースの処理ロジックは以下の通りです。

  • 処理概要

    以下の 2~3 の処理を繰り返します。

    1. keepaliveタイマセット

    2. ダミースレッド作成

    3. keepaliveタイマ更新

    処理 2 は監視の拡張設定の処理です。設定を行っていないと処理を行いません。

  • タイムアウトしない (上記 2~3 が問題無く処理される) 場合の挙動
    リセットなどのリカバリ処理は実行されません。
  • タイムアウトした (上記 2~3 のいずれかが停止または遅延した) 場合の挙動
    CLUSTERPRO のカーネルモジュールを経由して他のサーバへ[自サーバのリセット]をアナウンスします。
    アクションの設定にしたがって、CLUSTERPRO のカーネルモジュールによりHW リセットまたは意図的なストップエラーを発生させます。

4.40.2. 監視 (固有) タブ

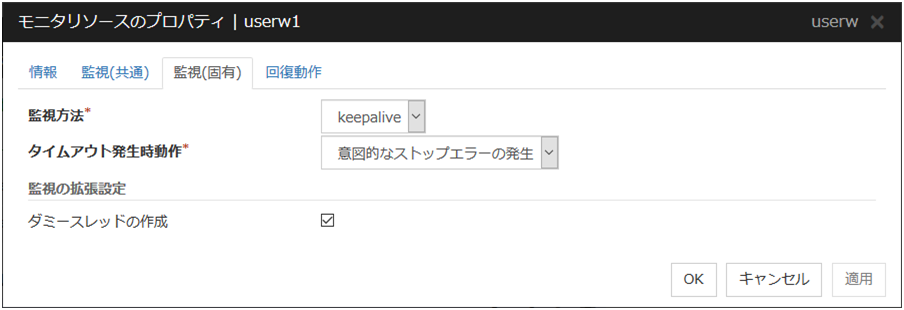

監視方法

ユーザ空間の監視方法を指定します。

  • keepalive
    clphbドライバを使用します。

タイムアウト発生時動作

タイムアウト発生時の動作を指定します。

  • 何もしない
    何も行いません。
  • HW リセット
    ハードウェアをリセットします。
  • 意図的なストップエラーの発生
    ストップエラーを発生させます。

注釈

タイムアウト発生時動作に関しては、擬似障害を発生させることができません。

ダミースレッドの作成

監視を行う際にダミースレッドの作成を行うかどうかを設定します。

  • チェックボックスがオン (既定値)
    ダミースレッドの作成を行います。
  • チェックボックスがオフ
    ダミースレッドの作成を行いません。

4.41. AWS Elastic IP監視リソースを理解する

AWS Elastic IP監視リソースは、Elastic IP(以下、EIP)制御の場合は AWS CLI コマンドを利用して EIP の存在を確認するモニタリソースです。

4.41.1. AWS Elastic IP監視リソースの注意事項

4.41.2. AWS Elastic IP監視リソースから実行するAWS CLIへ環境変数を反映させるには

本ガイドの「3. グループリソースの詳細」 - 「AWS Elastic IPリソースを理解する」 - 「AWS Elastic IPリソースから実行するAWS CLIへ環境変数を反映させるには」を参照してください。

4.41.3. 監視 (固有) タブ

AWS CLIコマンド応答取得失敗時動作

AWS CLIコマンド応答取得失敗時の動作を指定します。AWS CLIコマンド応答取得失敗は、例えばリージョンのエンドポイントのメンテナンスによる停止やダウン、リージョンのエンドポイントまでの通信路の問題や遅延、高負荷によるAWS CLIのタイムアウト、credentialエラーの場合に発生します。以下を目安に設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバしたい場合: [回復動作を実行する]を設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバせず警告を表示させたい場合:[回復動作を実行しない(警告を表示する)]を設定してください。

  • AWS CLIコマンドの失敗は監視対象が異常ではないため何もしない場合:[回復動作を実行しない(警告を表示しない)]を設定してください。この場合でも 登録した IP アドレスの健全性が確認できない場合の異常は検出可能です。そのため、この設定を推奨します。

4.42. AWS 仮想IP監視リソースを理解する

AWS 仮想IP監視リソースは、仮想IP(以下、VIP)制御の場合は OS API 及び AWS CLI コマンドを利用して、VIP の存在及び VPC のルーティングの健全性を確認するモニタリソースです。

AWS仮想IP監視リソースでは監視時に AWS CLI を実行して route table の確認処理を行います。

4.42.1. AWS 仮想IP監視リソースの注意事項

4.42.2. AWS 仮想IP監視リソースから実行するAWS CLIへ環境変数を反映させるには

本ガイドの「3. グループリソースの詳細」 - 「AWS 仮想IPリソースを理解する」 -「AWS 仮想IPリソースから実行するAWS CLIへ環境変数を反映させるには」を参照してください。

4.42.3. 監視 (固有) タブ

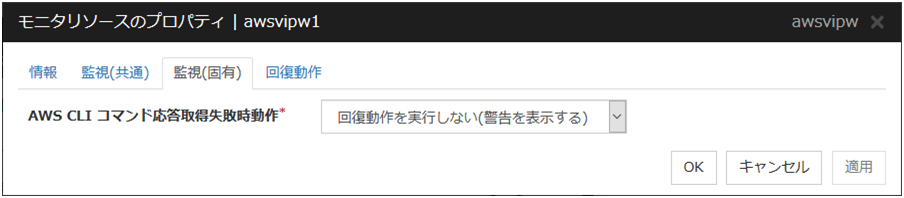

AWS CLIコマンド応答取得失敗時動作

AWS CLIコマンド応答取得失敗時の動作を指定します。AWS CLIコマンド応答取得失敗は、例えばリージョンのエンドポイントのメンテナンスによる停止やダウン、リージョンのエンドポイントまでの通信路の問題や遅延、高負荷によるAWS CLIのタイムアウト、credentialエラーの場合に発生します。以下を目安に設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバしたい場合: [回復動作を実行する]を設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバせず警告を表示させたい場合:[回復動作を実行しない(警告を表示する)]を設定してください。

  • AWS CLIコマンドの失敗は監視対象が異常ではないため何もしない場合:[回復動作を実行しない(警告を表示しない)]を設定してください。この場合でも 登録した IP アドレスの健全性が確認できない場合の異常は検出可能です。そのため、この設定を推奨します。

4.43. AWS セカンダリ IP 監視リソースを理解する

AWS セカンダリ IP モニタリソースは、セカンダリ IP アドレスの存在有無を監視するモニタリソースです。

4.43.1. AWS セカンダリ IP 監視リソースの注意事項

4.43.2. AWS セカンダリ IP モニタリソースから実行するAWS CLIへ環境変数を反映させるには

本ガイドの「3. グループリソースの詳細」 - 「AWS セカンダリ IP リソースを理解する」 -「AWS セカンダリ IP リソースから実行するAWS CLIへ環境変数を反映させるには」を参照してください。

4.43.3. 監視 (固有) タブ

AWS CLIコマンド応答取得失敗時動作

AWS CLIコマンド応答取得失敗時の動作を指定します。AWS CLIコマンド応答取得失敗は、例えばリージョンのエンドポイントのメンテナンスによる停止やダウン、リージョンのエンドポイントまでの通信路の問題や遅延、高負荷によるAWS CLIのタイムアウト、credentialエラーの場合に発生します。以下を目安に設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバしたい場合: [回復動作を実行する]を設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバせず警告を表示させたい場合:[回復動作を実行しない(警告を表示する)]を設定してください。

  • AWS CLIコマンドの失敗は監視対象が異常ではないため何もしない場合:[回復動作を実行しない(警告を表示しない)]を設定してください。この場合でも 登録した IP アドレスの健全性が確認できない場合の異常は検出可能です。そのため、この設定を推奨します。

4.44. AWS AZ監視リソースを理解する

AWS AZ監視リソースは、AWS CLI コマンドを利用して Availability Zone (以下、AZ)の健全性の監視を行うモニタリソースです。 AWS CLI を使って取得できるAZの状態が available の場合は正常、information や impaired の場合は警告、unavailable の場合は異常となります。内部バージョン 12.20 より前までは available 以外の場合は異常となります。

4.44.1. AWS AZ監視リソースの注意事項

4.44.2. AWS AZ監視リソースから実行するAWS CLIへ環境変数を反映させるには

本ガイドの「3. グループリソースの詳細」 - 「AWS 仮想IPリソースを理解する」 - 「AWS 仮想IPリソースから実行するAWS CLIへ環境変数を反映させるには」を参照してください。

4.44.3. 監視 (固有) タブ

アベイラビリティーゾーン (45バイト以内)

監視を行うアベイラビリティーゾーンを指定します。

AWS CLIコマンド応答取得失敗時動作

AWS CLIコマンド応答取得失敗時の動作を指定します。AWS CLIコマンド応答取得失敗は、例えばリージョンのエンドポイントのメンテナンスによる停止やダウン、リージョンのエンドポイントまでの通信路の問題や遅延、高負荷によるAWS CLIのタイムアウト、credentialエラーの場合に発生します。以下を目安に設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバしたい場合: [回復動作を実行する]を設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバせず警告を表示させたい場合:[回復動作を実行しない(警告を表示する)]を設定してください。

  • AWS CLIコマンドの失敗は監視対象が異常ではないため何もしない場合:[回復動作を実行しない(警告を表示しない)]を設定してください。この場合でも 登録した IP アドレスの健全性が確認できない場合の異常は検出可能です。そのため、この設定を推奨します。

4.45. AWS DNS 監視リソースを理解する

AWS DNS 監視リソースは、OS API 及び AWS CLI コマンドを利用して、登録した IP アドレスの健全性を確認するモニタリソースです。

以下の場合に異常を通知します。

  • 該当するリソースレコードセットが存在しない場合。

  • 登録した[IP アドレス]が仮想ホスト名(DNS 名)の名前解決によって得られない場合。

4.45.1. AWS DNS 監視リソースの注意事項

4.45.2. AWS DNS 監視リソースから実行するAWS CLIへ環境変数を反映させるには

本ガイドの「 AWS DNS リソースから実行するAWS CLIへ環境変数を反映させるには 」を参照してください。

4.45.3. 監視 (固有) タブ

リソースレコードセットを監視する

  • チェックボックスがオン(既定)
    該当するリソースレコードセットが存在するか確認します。
  • チェックボックスがオフ
    監視しません。

AWS CLIコマンド応答取得失敗時動作

AWS CLIコマンド応答取得失敗時の動作を指定します。AWS CLIコマンド応答取得失敗は、例えばリージョンのエンドポイントのメンテナンスによる停止やダウン、リージョンのエンドポイントまでの通信路の問題や遅延、高負荷によるAWS CLIのタイムアウト、credentialエラーの場合に発生します。以下を目安に設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバしたい場合: [回復動作を実行する]を設定してください。

  • AWS CLIコマンドの失敗時にフェイルオーバせず警告を表示させたい場合:[回復動作を実行しない(警告を表示する)]を設定してください。

  • AWS CLIコマンドの失敗は監視対象が異常ではないため何もしない場合:[回復動作を実行しない(警告を表示しない)]を設定してください。この場合でも 登録した IP アドレスの健全性が確認できない場合の異常は検出可能です。そのため、この設定を推奨します。

名前解決確認をする

  • チェックボックスがオン(既定)
    登録した IP アドレスが仮想ホスト名(DNS 名)の名前解決によって得られるかを確認します。
  • チェックボックスがオフ
    監視しません。

4.46. Azure プローブポート監視リソースを理解する

Azure プローブポート監視リソースは、Azure プローブポートリソースが起動しているノードに対して、Azure プローブポートリソース活性時に起動するプローブポート制御プロセスの死活監視を行います。正常に起動していない場合は、監視異常となります。

4.46.1. Azure プローブポート監視リソースの注意事項

  • Azure プローブポートリソースを追加すると自動的に作成されます。Azure プローブポートリソース 1 つに対して 1 つの Azure プローブポート監視リソースが自動的に作成されます。

  • Azure プローブポート監視リソースでは、Azure プローブポートリソースでのプローブ 待ち受けのタイムアウトの発生の有無を監視します。そのため、Azure プローブポート監視リソースの監視インターバルは、監視対象の Azure プローブポートリソースで設定した[プローブ待ち受けのタイムアウト]の値より、大きな値を設定する必要があります。

  • スタートアップガイド』 の 「注意制限事項」 - 「CLUSTERPRO の構成情報作成時」 - 「Azure プローブポートリソースの設定について」を参照してください。

4.46.2. 監視 (固有) タブ

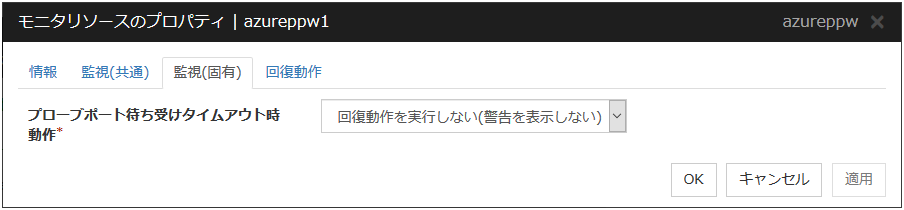

プローブポート待ち受けタイムアウト時動作

Azure プローブポートリソースにおいて、プローブ ポート待ち受けのタイムアウトが発生した場合の回復動作を指定します。

4.47. Azure ロードバランス監視リソースを理解する

Azure ロードバランス監視リソースは、Azure プローブポートリソースが起動していないノードに対して、プローブ ポートと同じポート番号が開放されていないかを確認します。

4.47.1. Azure ロードバランス監視リソースの注意事項

4.47.2. 監視 (固有) タブ

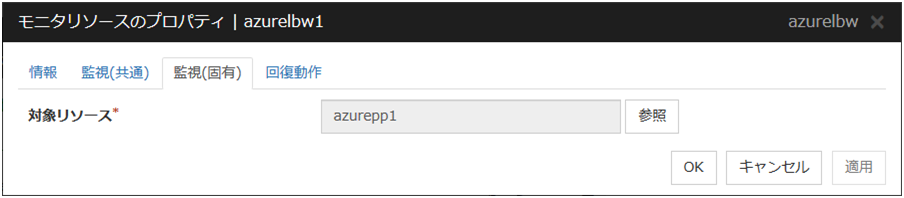

対象リソース

対象となる Azure プローブポートリソース名を指定します。

4.48. Azure DNS 監視リソースを理解する

Azure DNS 監視リソースは、Microsoft Azureの権威 DNS サーバーに対してクエリを発行し、登録した IP アドレスの健全性を確認するモニタリソースです。

以下の場合に異常を通知します。

  • 登録した[IP アドレス]が仮想ホスト名(DNS 名)の名前解決によって得られない場合。

  • DNSサーバー一覧の取得に失敗した場合。

4.48.1. Azure DNS 監視リソースの注意事項

  • Azure DNS リソースを追加すると自動的に作成されます。Azure DNS リソース 1 つに対して 1 つの Azure DNS 監視リソースが自動的に作成されます。

  • パブリック DNS ゾーンを利用している場合、ゾーンの登録およびクエリに対して課金が発生します。そのため[名前解決確認をする]をオンにした場合、[インターバル]ごとに課金が発生します。

  • スタートアップガイド』 の 「注意制限事項」 - 「CLUSTERPRO の構成情報作成時」 - 「Azure DNS リソースの設定について」を参照してください。

4.48.2. 監視 (固有) タブ

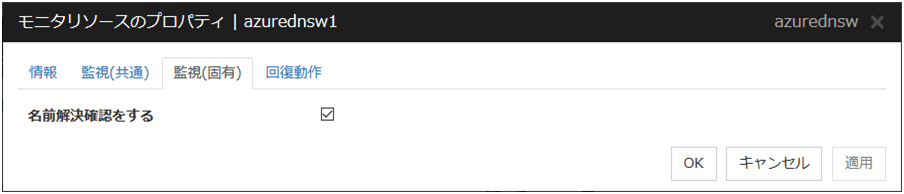

名前解決確認をする

  • チェックボックスがオン(既定)
    登録した IP アドレスが仮想ホスト名(DNS 名)の名前解決によって得られるかを確認します。
  • チェックボックスがオフ
    監視しません。

4.49. Google Cloud 仮想 IP 監視リソースを理解する

Google Cloud 仮想 IP 監視リソースは、Google Cloud 仮想 IP リソースが起動しているノードに対して、Google Cloud 仮想 IP リソース活性時に起動する制御プロセスの死活監視を行います。正常に起動していない場合は、監視異常となります。 また、ヘルスチェック待ち受けのタイムアウトが発生した場合、[ヘルスチェックのタイムアウト時動作] の指定によっては監視異常となります。

4.49.1. Google Cloud 仮想 IP 監視リソースの注意事項

  • Google Cloud 仮想 IP リソースを追加すると自動的に作成されます。Google Cloud 仮想 IP リソース 1 つに対して 1 つの Google Cloud 仮想 IP 監視リソースが自動的に作成されます。

  • Google Cloud 仮想 IP 監視リソースでは、Google Cloud 仮想 IP リソースでのヘルスチェック待ち受けのタイムアウトの発生有無を監視します。そのため、Google Cloud 仮想 IP 監視リソースの監視インターバルは、監視対象の Google Cloud 仮想 IP リソースで設定した[ヘルスチェックのタイムアウト] の値より、大きな値を設定する必要があります。

  • スタートアップガイド』 の 「注意制限事項」 - 「CLUSTERPRO の構成情報作成時」 - 「Google Cloud 仮想 IP リソースの設定について」を参照してください。

4.49.2. 監視 (固有) タブ

ヘルスチェックのタイムアウト時動作

Google Cloud 仮想 IP リソースにおいて、ヘルスチェック待ち受けのタイムアウトが発生した場合の回復動作を指定します。

4.50. Google Cloud ロードバランス監視リソースを理解する

Google Cloud ロードバランス監視リソースは、Google Cloud 仮想 IP リソースが起動していないノードに対して、ヘルスチェック用ポートと同じポート番号が開放されていないかを確認します。

4.50.1. Google Cloud ロードバランス監視リソースの注意事項

4.50.2. 監視 (固有) タブ

対象リソース

対象となる Google Cloud 仮想 IP リソース名を指定します。

4.51. Google Cloud DNS 監視リソースを理解する

Google Cloud DNS 監視リソースは、活性時監視の対象リソースに指定された Google Cloud DNS リソースが制御するレコードセットや A レコードが、Google Cloud DNS 上に存在することを確認します。

4.51.1. Google Cloud DNS 監視リソースの注意事項

スタートアップガイド』 の 「注意制限事項」 - 「CLUSTERPRO の構成情報作成時」 - 「Google Cloud DNS リソースの設定について」を参照してください。

4.51.2. 監視 (固有) タブ

Google Cloud DNS 監視リソースの監視 (固有) タブはありません。

4.52. Oracle Cloud 仮想 IP 監視リソースを理解する

Oracle Cloud 仮想 IP 監視リソースは、Oracle Cloud 仮想 IP リソースが起動しているノードに対して、Oracle Cloud 仮想 IP リソース活性時に起動する制御プロセスの死活監視を行います。正常に起動していない場合は、監視異常となります。 また、ヘルスチェック待ち受けのタイムアウトが発生した場合、[ヘルスチェックのタイムアウト時動作] の指定によっては監視異常となります。

4.52.1. Oracle Cloud 仮想 IP 監視リソースの注意事項

  • Oracle Cloud 仮想 IP リソースを追加すると自動的に作成されます。Oracle Cloud 仮想 IP リソース 1 つに対して 1 つの Oracle Cloud 仮想 IP 監視リソースが自動的に作成されます。

  • Oracle Cloud 仮想 IP 監視リソースでは、Oracle Cloud 仮想 IP リソースでのヘルスチェック待ち受けのタイムアウトの発生有無を監視します。そのため、Oracle Cloud 仮想 IP 監視リソースの監視インターバルは、監視対象の Oracle Cloud 仮想 IP リソースで設定した[ヘルスチェックのタイムアウト] の値より、大きな値を設定する必要があります。

  • スタートアップガイド』 の 「注意制限事項」 - 「CLUSTERPRO の構成情報作成時」 - 「Oracle Cloud 仮想 IP リソースの設定について」を参照してください。

4.52.2. 監視 (固有) タブ

ヘルスチェックのタイムアウト時動作

Oracle Cloud 仮想 IP リソースにおいて、ヘルスチェック待ち受けのタイムアウトが発生した場合の回復動作を指定します。

4.53. Oracle Cloud ロードバランス監視リソースを理解する

Oracle Cloud ロードバランス監視リソースは、Oracle Cloud 仮想 IP リソースが起動していないノードに対して、ヘルスチェック用ポートと同じポート番号が開放されていないかを確認します。

4.53.1. Oracle Cloud ロードバランス監視リソースの注意事項

4.53.2. 監視 (固有) タブ

対象リソース

対象となる Oracle Cloud 仮想 IP リソース名を指定します。
