7.11. 性能計測

WebOTX ではシステムの稼動状態を確認するため統計情報を提供しています。

7.11.1. MBean 統計情報

WebOTX では稼動状況を把握するための各種統計情報をMBean として実装しています。この統計情報をJMX API や運用管理コマンドを利用して取得することができます。

統合運用管理ツールを通して、リアルタイムに稼動状況を確認することができます。また閾値を設定すると、閾値を越えた時点でJMX Notification 通知を受けることができます。

7.11.2. ジャーナル

ジャーナルはWebOTX の稼働状況を評価するための性能及び統計情報を各種レポートとして以下の項目について採取します。

アクティビティレポート
指定された時間間隔におけるWebOTX 全体の動作状況を表示します。表示項目はCPU 使用量（秒）、CPU 使用率（％）、オペレーション処理数（件数、％）、スループット、レスポンス時間（最大、最小、平均）、キュー滞留数(最大、最小、平均)です。
トランザクション・サマリレポート
アプリケーショングループ、プロセスグループ単位に発生したオペレーション処理状況を表示します。表示項目はCPU 時間の合計（秒、使用率）、オペレーション処理件数の合計（件数、％）、レスポンス時間（最大、最小、合計）、キュー滞留数(最大、最小、平均)です。
CPU 時間タイムチャート
全体、アプリケーショングループ、プロセスグループ単位に、一定時間間隔におけるオペレーション処理とCPU 時間の推移を表示します。表示項目は単位時間あたりのCPU 時間の合計とそのグラフ化です。
トランザクション件数タイムチャート
全体、アプリケーショングループ、プロセスグループ単位に、一定時間間隔におけるオペレーション処理件数の推移を表示します。表示項目は単位時間あたりのオペレーション件数の合計とそのグラフ化です。
トランザクション件数レスポンス時間グラフ
全体、アプリケーショングループ、プロセスグループ単位に、一定レスポンス時間内で処理されたオペレーション処理数の一覧表示です。表示項目はオペレーション処理件数とそのグラフ化です。

7.11.3. イベントジャーナル

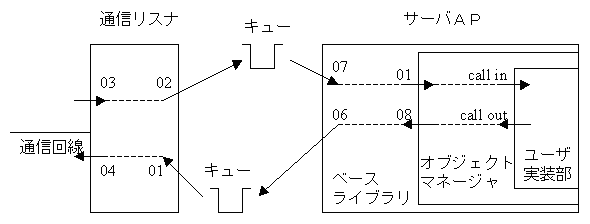

イベントジャーナルは個々のオペレーション処理に関して処理の流れを詳細に採取します。システムの詳細な性能分析をすることが可能になります。以下にイベントジャーナルの主な採取ポイントを以下に示します。

図3.7.12.3-1

表3.7.12.3-1
コンポーネント	番号	採取ポイント
通信リスナ (IIOPリスナ、AJPリスナ)	01	レスポンスをキューアウト時
	02	リクエストをキューイン時
	03	リクエストを受信完了時
	04	リクエストを送信完了時
ベースライブラリ	01	オブジェクトマネージャ呼び出し時
	06	レスポンスキューイング時
	07	リクエストキューアウト時
	08	オブジェクトマネージャ戻り時
オブジェクトマネージャ	call in	ユーザオペレーション呼び出し時
オブジェクトマネージャ	call out	ユーザオペレーション戻り時

7.11.4. オペレーションジャーナル

オペレーションジャーナルは、システムの稼働状況・統計をオペレーション単位でレポート出力します。

オペレーションごとの実行時間情報（平均値・最大値・最小値）、オペレーションの実行回数、プロセスグループごとの稼動スレッド数(起動中のスレッドのうち実際にオペレーションを実行しているスレッド数)を知ることができます。それぞれの情報について、全体の統計と単位時間ごとの推移がレポート出力されます。

R6.3 からはこれに加えて、オペレーションのCPU 使用時間（ユーザモード、カーネルモード）の平均・最大・最小、プロセスグループのCPU 使用率・CPU 使用時間(ユーザモード、カーネルモード)をレポート出力します。

またオペレーション情報のサマリに「実行時間の上限の推奨値」が追加されました。実行時間の上限を設定する際の参考にしてください。
