WebOTX Manual V10.1 (第7版) 目次を表示

---

チュートリアル Express 編

1. 構成

本ガイドの構成と各章の概要を以下に記します。

• 概要
  WebOTX Application Server (WebOTX AS) の構成、Windows OS上でシステムを構築するための動作環境、サンプルアプリケーションの概要とサンプルアプリケーションで使用するデータベースの準備について説明しています。


• インストール
  WebOTX ASのインストール方法と起動/停止方法について説明しています。


• データベースとの連携
  サンプルアプリケーションで使用するデータベースとの連携手順について説明しています。


• アプリケーションのビルド
  サンプルアプリケーションをビルドする方法について説明しています。


• アプリケーションの配備
  サンプルアプリケーションの配備方法について説明しています。


• アプリケーションの実行
  サンプルアプリケーションの実行と動作確認について説明しています。


• こんなときには
  本ガイドを通してWebOTX ASについて学んだ後に、WebOTX ASを利用していく上でのステップアップとして有効な機能の紹介をしています。また、トラブル発生時の対処法について説明しています。

2. 概要

2.1. この章の目的

本ガイドではサンプルアプリケーションを利用し、実際にWebシステムを構築することで、構築を通してWebOTX ASの基本操作や製品構成を学ぶことを目的としています。

そのために、まずこの章ではWebOTX AS、やサンプルアプリケーション、今回これから構築するシステムの概要について説明します。

2.2. WebOTX AS について

2.2.1. ドメインについて

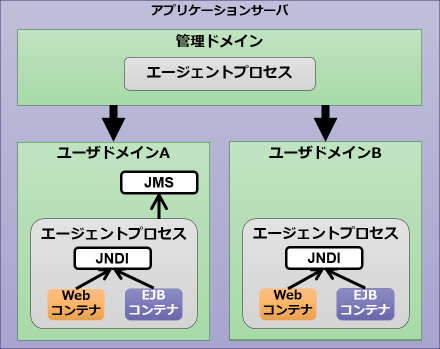

WebOTX ASでは管理リソースやサービス群を１つのグループとしてまとめた「ドメイン」と呼ばれる論理領域を基本構成単位としています。

複数ドメイン環境では各ドメインは独立に運用することが可能です。

ドメイン内には「Agent」と呼ばれるJavaプロセスが存在しており、WebOTX ASが提供する多くのサービスはAgentプロセス上で動作しています。

ドメインには「管理ドメイン」と「ユーザドメイン」の2種類のタイプがあり、各々以下の用途で用いられます。

• 管理ドメイン(admin)
  WebOTX ASをインストールした時点で、ホスト単位で1つ作成されます。管理ドメインはそのホスト上で動作するユーザドメインの管理を行います。
• ユーザドメイン
  システム構成によってユーザが任意に作成するドメイン。ドメイン作成時に、そのドメイン上で管理するリソースやサービスを任意に指定することができます。ユーザドメイン上で実際の業務システムを構成するアプリケーションやサービスが動作します。

(*1)

ドメイン... [ドメイン管理 ] を参照してください。

(*2)

各サービスについて... [ ライフサイクルサービス ] を参照してください。

2.2.2. アプリケーションサーバについて

一般にアプリケーションサーバはWebサーバ、Webコンテナ、EJBコンテナの主に3つのコンポーネントから構成されています。通常のWebアプリケーションが稼動するシステムは下図のような、Webサーバ、Java EEサーバ、データベースの3つで構成されることが一般的です。

WebOTX ASではApache HTTP Server 2.2およびApache HTTP Server 2.4をバンドルしています。その他に利用できるWebサーバについては [ HTTPサーバ ] を参照してください。

2.3. システム構成

本ガイドを通し構築するシステムの構成について説明します。

ここで示す構成は、WebOTX AS ExpressをWindows環境にインストールする場合の一例です。その他のOSや詳細な動作環境に関しては、

• 使用上の条件 (Windows)
• 使用上の条件 (Linux)
• 使用上の条件 (HP-UX)

ハードウェア

ソフトウェア

なお、本ガイドではWebOTX ASの運用を「運用管理コンソール」から行います。運用管理コンソールはWebOTX ASをインストールすると自動的にインストールされます。

また、WebサーバとしてWebOTX ASにバンドルされているApache Webサーバを用いた手順を記載しています。 既にシステムにWebOTX ASと連携可能な外部Webサーバがインストールされており、そちらを使用したい場合は、 [ インストールガイド]を参照してください。 を参照し、システムを構築してください。

2.4. サンプルアプリケーションについて

2.4.1. 動作概要

本ガイドで用いるサンプルアプリケーションは架空の会社の人事管理システムを想定した簡単なWebアプリケーションです。サンプルアプリケーションではあらかじめデータベースに登録されている社員の情報(社員番号、名前、部署)を検索します。検索には社員番号、名前、部署のいずれかの条件を指定し、その条件に対する検索キーワードをテキストボックスに入力します。

2.4.2. 構成

サンプルアプリケーションのアーカイブは StartupGuideSample.zip です。

本ガイドでは、D:\StartupGuideSampleにサンプルアプリケーションを展開します。

配備するコンポーネントファイルの構成を以下に記します。

サンプルアプリケーションは標準的なMVCモデルの構成をとっています。以下に各ファイルとMVCモデルの対応を記します。

各クラスはWebOTX AS 内で以下のように配置されます。

2.4.3. データベースに関して

サンプルアプリケーション用のデータベースに以下のデータを登録する必要があります。データベースへの登録の際はサンプルアプリケーション内のSQLフォルダ配下にSQLスクリプトがありますので、これを利用してください。

データベース名、テーブル名は以下の名前で作成してください。

本ガイドでは作成したデータベースへアクセスできるユーザとして以下のユーザを用います。ユーザ名とパスワードは適宜変更可能です。

SQLスクリプトの実行方法はReadMe.html内に明記しています。

2.5. 設定値の一覧

本ガイド中で設定する値の一覧です。
