5.24. File、Transportバインディングの利用

5.24.1. 概要

Amazon S3とファイルを送受信するサンプルです。Transport BCをOutbound/Inboundに利用した２つのパターンがあります。

• Outbound：ローカルのディレクトリからファイルを取得し、Amazon S3に送信します。
• Inbound：Amazon S3からファイルを取得し、ローカルのディレクトリに出力します。

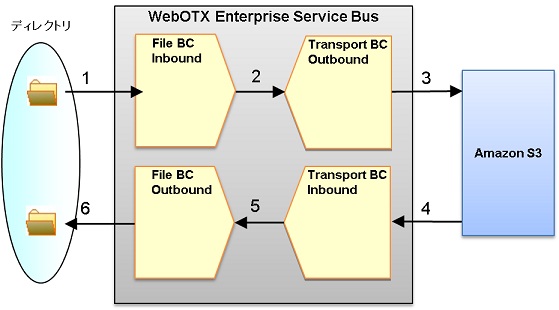

図4.25.1-1

Outbound：
1. File BC(Inbound)がローカルのディレクトリからファイルを取得します。
2. File BC(Inbound)は取得したファイルをTransport BC(Outbound)へ転送します。
3. Transport BC(Outbound)はCamelコンポーネント(AWS-S3)を利用して、 Amazon S3にファイルを送信します。

Inbound：
4. Transport BC(Inbound)がCamelコンポーネント(AWS-S3)を利用して、Amazon S3からファイルを取得します。
5. Transport BC(Inbound)は取得したファイルをFile BC(Outbound)へ転送します。
6. File BC(Outbound)はローカルのディレクトリにファイルを出力します。

5.24.2. 構成

5.24.3. 実行手順 - Outbound

実行環境の構築を行い、サンプルを実行します。実行後には環境のクリアを行います。
ここではTransport BCのOutboundのサンプル(25_FileInbound_TransportOutbound.zip)を動作させる手順を説明します。

環境構築

実行環境の構築を行います。

1. Amazon S3にサインインし、バケットを作成します。


2. DigiCertからルート証明書を入手して、WebOTXに導入します。


   ルート証明書入手
   DigiCertのWebサイトからダウンロードします。

   domain1のconfigに下記のようなCommandを行います。


   C:\WebOTX\domains\domain1\config> keytool -importcert -alias <alias name> -file <入手した証明書(*.cer)> -keystore cacerts.jks -storepass changeit

   domain1を再起動します。

   C:\WebOTX\domains\domain1\config>otxadmin stop-domain domain1

   C:\WebOTX\domains\domain1\config>otxadmin start-domain domain1

起動状況確認

otxadminでドメインとコンポーネントの起動状況を確認します。

1. コマンドプロンプトからotxadminを起動します。

   C:\>otxadmin

2. list-domainsコマンドを実行しドメインの起動状況を確認します。


   otxadmin> list-domains
   domain1 running
   WebOTXAdmin running


   domain1がrunningとなっていればドメインは起動しています。
   もしdomain1がnot runningの場合は、start-domainコマンドでdomain1を起動します。


   otxadmin> start-domain domain1

3. ドメインの起動を確認できたら、loginコマンドでログインを行います。


   otxadmin> login --user <ユーザ名> --password <パスワード>

   domain1を6212ポート以外で運用している場合は、--portオプションでポート番号を指定してください。
4. ログイン後、list-jbi-binding-componentsコマンドで各コンポーネントの起動状況を確認します。


   otxadmin> list-jbi-binding-components

    ================================
    List of Binding Components
    ================================
    Name : CORBABinding
    State: Started
    --------------------------------
    Name : FTPBinding
    State: Started
    --------------------------------
    （中略）
    --------------------------------
    Name : TCPIPBinding
    State: Started
    --------------------------------
    Name : TransportBinding
    State: Started
    --------------------------------


   TransportBindingとFileBindingがStartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component TransportBinding

配備

サービスアセンブリ 25_FileInbound_TransportOutbound.zip の配備を行います。
配備には環境に応じて以下の３種類の方法があります。

1. WebOTX Developer's Studioが利用できる場合
2. WebOTX Developer's Studioがなく、統合運用管理ツールが利用できる場合
3. WebOTX Developer's Studio、統合運用管理ツールいずれも利用できない場合

1. Developer's Studioを起動します。
2. ヘルプメニューからヘルプ目次をクリックします。
3. 目次から、WebOTX Guide(Enterprise Service Bus) > サンプル集を開きます。
   表からproj_25_FileInbound_TransportOutbound.zipをクリックすることでプロジェクトをインポートします。

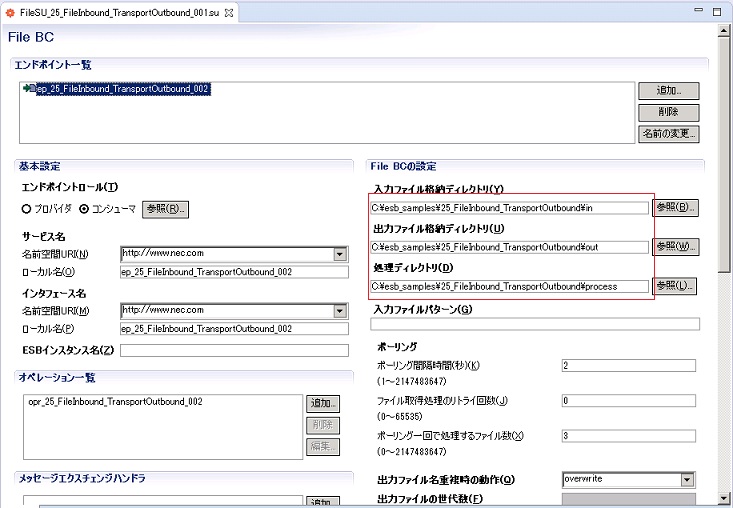

4. UNIX環境で実行する場合は、File BCの設定を変更する必要があります。
   パッケージ・エクスプローラからFileSU_25_FileInbound_TransportOutbound_001.suをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   入力ファイル格納ディレクトリ、出力ファイル格納ディレクトリ、処理ディレクトリを適切に修正してください。




   図4.25.3-1

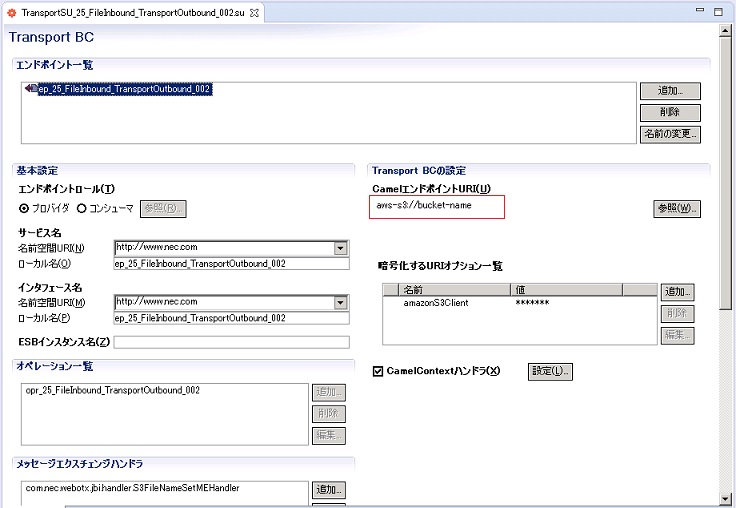

5. パッケージ・エクスプローラからTransportSU_25_FileInbound_TransportOutbound_002.suをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   CamelエンドポイントURIの"bucket-name"を環境構築で作成したバケット名に修正してください。




   図4.25.3-2

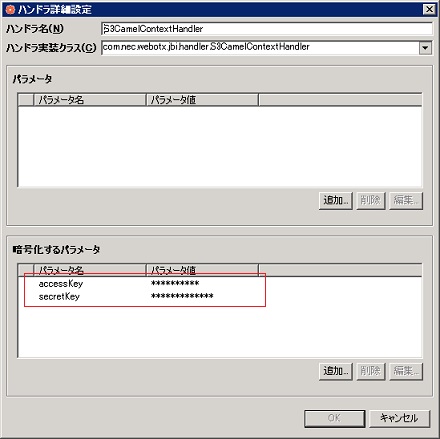

6. CamelContextハンドラの設定をクリックし、ハンドラ詳細設定画面でaccessKeyとsecretKeyの値にAmazon S3に接続可能なアクセスキー・シークレットキーを設定してください。




   図4.25.3-3




7. パッケージエクスプローラからプロジェクトを右クリックし、実行 > サーバーで実行 を選択します。
8. 配備先のサーバーを選択し、配備を行います。

1. 25_FileInbound_TransportOutbound.zipを適当なディレクトリに保存します。
2. 統合運用管理ツールを起動します。
3. domain1を右クリックし接続を選択します。ユーザ名、パスワードを入力し接続ボタンをクリックします。

4. domain1配下のアプリケーションサーバ > ESB > サービスアセンブリを右クリックしサービスアセンブリの配備を選択します。
5. 参照ボタンから25_FileInbound_TransportOutbound.zipを選択します。
   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は、アプリケーショングループとプロセスグループを指定します。
   配備ボタンを押すと配備が実行されます。
   ただしUNIX環境で実行する場合は配備ボタンでなく次へボタンを押します。
   ep_25_FileInbound_TransportOutbound_002のエンドポイントを選択し、各ディレクトリパスを修正してください。



   図4.25.3-4





1. 25_FileInbound_TransportOutbound.zipを適当なディレクトリに保存します。
2. otxadminを起動し、ログインします。
3. deploy-jbi-service-assemblyコマンドで25_FileInbound_TransportOutbound.zipを配備します。
   WebOTX AS Express、もしくはWebOTX AS Standard/Enterpriseのスタンダードモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly <25_FileInbound_TransportOutbound.zipへのパス>

   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly --apgroup <アプリケーショングループ名> --pgroup <プロセスグループ名> <25_FileInbound_TransportOutbound.zipへのパス>

   ただしUNIX環境で実行する場合はmodifyオプションをtrueにし、ep_25_FileInbound_TransportOutbound_002の各ディレクトリパスを修正してください。


エンドポイントの設定変更

統合運用管理ツールもしくはotxadminから、エンドポイントの設定を変更します。
Developer's Studioによる配備でTransportSU_25_FileInbound_TransportOutbound_002.suの設定を修正済みの場合は、この手順は不要です。

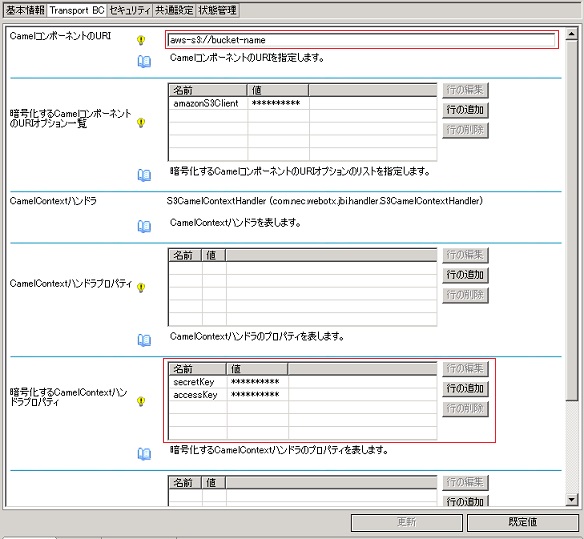

1. アプリケーションサーバ > ESB > コンポーネント > Transportバインディング > サービスユニット >　TransportSU_25_FileInbound_TransportOutbound_002 > エンドポイント > ep_25_FileInbound_TransportOutbound002#Provider をクリックし、右画面のTransport BCタブを選択します。
   CamelコンポーネントのURIの"bucket-name"を環境構築で作成したバケット名に修正してください。
   暗号化するCamelContextハンドラプロパティのaccessKeyとsecretKeyの値にAmazon S3に接続可能なアクセスキー・シークレットキーを設定してください。



   図4.25.3-5




1. setコマンドを実行して、CamelURIの"bucket-name"を環境構築で作成したバケット名に修正し、CamelEncryptedOptionsのaccessKeyとsecretKeyの値にAmazon S3に接続可能なアクセスキー・シークレットキーを設定してください。


   otxadmin> set server.jbi.components.TransportBinding.service-units.SERVICE_UNIT.endpoints.ENDPOINT.CamelURI=[CamelエンドポイントURI]

   otxadmin> set server.jbi.components.TransportBinding.service-units.TransportSU_25_FileInbound_TransportOutbound_002.endpoints.ep_25_FileInbound_TransportOutbound_002#Provider.EncryptedHandlerProperties={{secretKey,[シークレットキー]},{accessKey,[アクセスキー]}
   }

サービスアセンブリの起動

統合運用管理ツールもしくはotxadminから、配備したサービスアセンブリを起動します。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 25_FileInbound_TransportOutbound を右クリックし起動を選択します。

1. start-jbi-service-assemblyコマンドを実行します。

   otxadmin> start-jbi-service-assembly 25_FileInbound_TransportOutbound

実行

入力ディレクトリにファイルを投入し、ファイル転送を確認します。

1. 25_TestData.xmlをC:\esb_samples\25_FileInbound_TransportOutbound\inにコピーします。
2. C:\esb_samples\25_FileInbound_TransportOutbound\outにout***.doneが生成されていることを確認します。
3. Amazon S3の指定したバケットに25_TestData.xmlが転送されていることを確認します。

メッセージログの確認

メッセージログを確認し、送信されたメッセージを確認します。
メッセージログ機能については2.16. メッセージログ機能の利用を参照してください。

環境クリア

配備したサービスアセンブリを配備解除し、
入出力に使用したディレクトリの削除を行います。
配備解除には環境に応じて以下の３種類の方法があります。

1. ウィンドウ > ビューの表示 > サーバー を選択します。
2. 表示されたサーバーのビューから配備したサービスアセンブリを右クリックし、除去を選択します。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 25_FileInbound_TransportOutbound を右クリックし、
   シャットダウンを選択します。
2. シャットダウン完了後、再び 25_FileInbound_TransportOutbound を右クリックし配備解除を選択します。

1. shut-down-jbi-service-assemblyコマンドでサービスアセンブリをシャットダウンします。


   otxadmin> shut-down-jbi-service-assembly 25_FileInbound_TransportOutbound

2. undeploy-jbi-service-assemblyコマンドでサービスアセンブリを配備解除します。


   otxadmin> undeploy-jbi-service-assembly 25_FileInbound_TransportOutbound

5.24.4. 実行手順 - Inbound

実行環境の構築を行い、サンプルを実行します。実行後には環境のクリアを行います。
ここではTransport BCのInboundのサンプル(25_TransportInbound_FileOutbound.zip)を動作させる手順を説明します。

環境構築

実行環境の構築を行います。

起動状況確認

Outboundの場合と同様です。

配備

Outboundの場合と同様に、サービスアセンブリ 25_TransportInbound_FileOutbound.zip の配備を行います。

エンドポイントの設定変更

Outboundの場合と同様に、統合運用管理ツールもしくはotxadminから、エンドポイントの設定を変更します。
Developer's Studioによる配備でTransportSU_25_TransportInbound_FileOutbound_001.suの設定を修正済みの場合は、この手順は不要です。

サービスアセンブリの起動

Outboundの場合と同様に、統合運用管理ツールもしくはotxadminから、配備したサービスアセンブリを起動します。

実行

Amazon S3のバケットにファイルをアップロードし、ファイル転送を確認します。

1. 25_TestData.xmlをAmazon S3のバケットにアップロードします。
2. ファイル転送が完了するまで数秒待ちます。(デフォルトの設定では、5秒に1回ファイル取得を行います。)
3. C:\esb_samples\25_TransportInbound_FileOutbound\outにout***.xmlが生成されていることを確認します。

メッセージログの確認

メッセージログを確認し、送信されたメッセージを確認します。
メッセージログ機能については2.16. メッセージログ機能の利用を参照してください。

環境クリア

Outboundの場合と同様です。

5.24.5. 注意事項

特になし。
