5.7. FTP、File バインディング の利用

5.7.1. 概要

本サンプルはLinux系OSで動作するFTPサーバで動作します。
Windowsサーバで動作させる際はSAの設定(ファイル一覧形式)の変更が必要です。

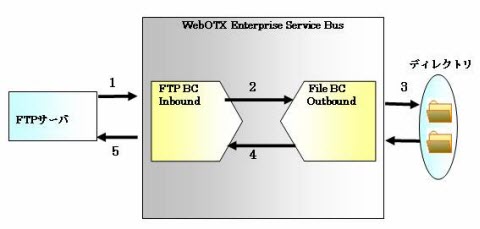

図4.7.1-1

1. FTP BC(inbound)はFTPサーバからファイルを取得します。
2. FTP BCは取得したファイルをFile BC(outdound)に転送します。
3. File BCはファイルをローカルのディレクトリに出力します。
4. File BCはFTP BCへDONE通知を返信します。
5. FTP BCは応答をFTP サーバに出力します。

5.7.2. 構成

5.7.3. 実行手順

環境構築

1. コマンドプロンプトからotxadminを起動します。

   C:\>otxadmin

2. list-domainsコマンドを実行しドメインの起動状況を確認します。


   otxadmin> list-domains
   domain1 running
   WebOTXAdmin running


   domain1がrunningとなっていればドメインは起動しています。
   もしdomain1がnot runningの場合は、start-domainコマンドでdomain1を起動します。


   otxadmin> start-domain domain1

3. ドメインの起動を確認できたら、loginコマンドでログインを行います。


   otxadmin> login --user <ユーザ名> --password <パスワード>

   domain1を6212ポート以外で運用している場合は、portオプションでポート番号を指定してください。
4. ログイン後、list-jbi-binding-componentsコマンドで各コンポーネントの起動状況を確認します。


   otxadmin> list-jbi-binding-components

    ================================
    List of Binding Components
    ================================
    Name : CORBABinding
    State: Started
    --------------------------------
    Name : FTPBinding
    State: Started
    --------------------------------
    Name : FileBinding
    State: Started
    --------------------------------
    （中略）
    --------------------------------
    Name : SOAPBinding
    State: Started
    --------------------------------


   FileBindingとFTPBindingがstartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component FileBinding

1. FTPサーバを用意し、スタートさせます。
2. FTPサーバにユーザguestを作成し、パスワードをguestに設定します。
3. guestの初期ディレクトリの直下にディレクトリesb_samples\07_FtpInbound_FileOutbound\inとesb_samples\07_FtpInbound_FileOutbound\processを作成します。

1. WebOTX Developer's Studioが利用できる場合
2. WebOTX Developer's Studioがなく、統合運用管理ツールが利用できる場合
3. WebOTX Developer's Studio、統合運用管理ツールいずれも利用できない場合

1. Developer's Studioを起動します。
2. ヘルプメニューからヘルプ目次をクリックします。
3. 目次から、WebOTX Guide(Enterprise Service Bus) > サンプル集を開きます。
   表からproj_07_FtpInbound_FileOutboundをクリックすることで、プロジェクトをインポートします。

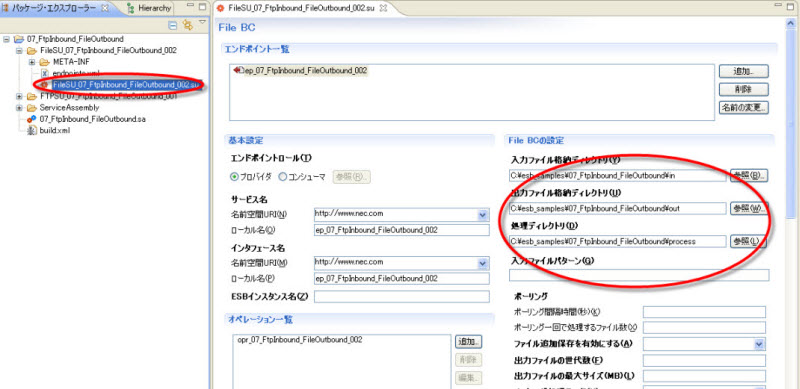

4. Linux環境で実行する場合は、File BCの設定を変更する必要があります。
   パッケージ・エクスプローラからFileSUをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   入力ファイル格納ディレクトリ、出力ファイル格納ディレクトリ、処理ディレクトリを適切に修正してください。




   図4.7.3-1

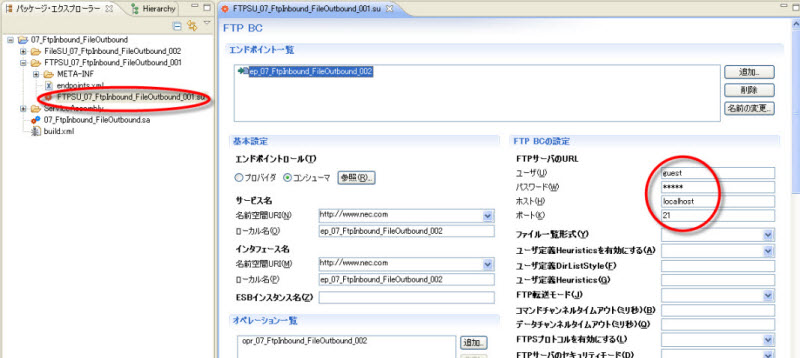

5. FTPサーバをWebOTXが稼動しているマシン以外のマシンに設置する場合は、FTP BCの設定を変更する必要があります。
   パッケージ・エクスプローラからFTPSUをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   FTPサーバのIPアドレスに置換えて下さい。




   図4.7.3-2




6. パッケージエクスプローラからプロジェクトを右クリックし、実行 > サーバーで実行 を選択します。
7. 配備先のサーバーを選択し、配備を行います。

1. 07_FtpInbound_FileOutbound.zipを適当なディレクトリに保存します。
2. 統合運用管理ツールを起動します。
3. domain1を右クリックし接続を選択します。ユーザ名、パスワードを入力し接続ボタンをクリックします。
4. domain1配下のアプリケーションサーバ > ESB > サービスアセンブリを右クリックしサービスアセンブリの配備を選択します。
5. 参照ボタンから07_FtpInbound_FileOutbound.zipを選択します。
   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は、アプリケーショングループとプロセスグループを指定します。
   配備ボタンを押すと配備が実行されます。
   ただしLinux環境で実行する場合は配備ボタンでなく次へボタンを押します。

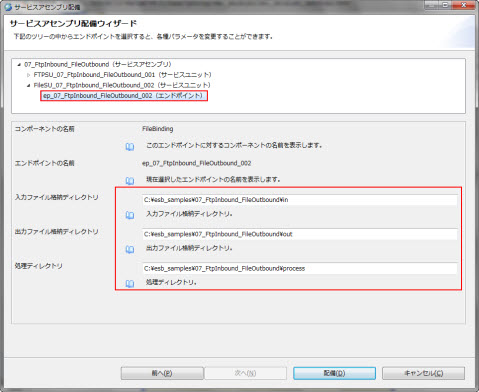

   FileSUのエンドポイントを選択し、各ディレクトリパスを修正してください。




   図4.7.3-3

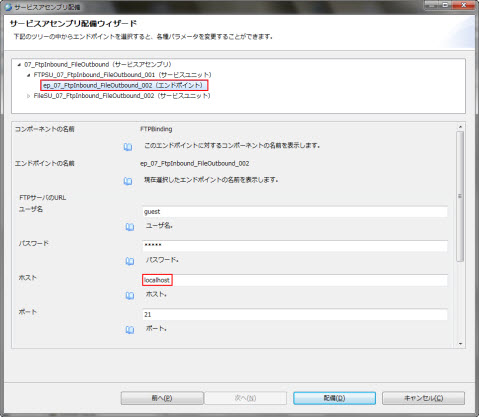

   FTPサーバをWebOTXが稼動しているマシン以外のマシンに設置する場合は、
   FTPSUのエンドポイントを選択し、ホストをFTPサーバのIPアドレスに置換えて下さい。




   図4.7.3-4




1. 07_FtpInbound_FileOutbound.zipを適当なディレクトリに保存します。
2. otxadminを起動し、ログインします。
3. deploy-jbi-service-assemblyコマンドで07_FtpInbound_FileOutbound.zipの配備を行います。
   WebOTX AS Express、もしくはWebOTX AS Standard/Enterpriseのスタンダードモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly <07_FtpInbound_FileOutbound.zipへのパス>

   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly --apgroup <アプリケーショングループ名> --pgroup <プロセスグループ名> <07_FtpInbound_FileOutbound.zipへのパス>

   ただしLinux環境で実行する場合はmodifyオプションをtrueにし、FileSUのエンドポイントの各ディレクトリパスを修正して、
   FTPサーバをWebOTXが稼動しているマシン以外のマシンに設置する場合はFTPSUのhostをFTPサーバのIPアドレスに置換えてください。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 07_FtpInbound_FileOutboundを右クリックし起動を選択します。

1. start-jbi-service-assemblyコマンドを実行します。

   otxadmin> start-jbi-service-assembly 07_FtpInbound_FileOutbound

実行

1. 07_TestData.xmlをFTP サーバのesb_samples\07_FtpInbound_FileOutbound\inにコピーします。
2. 出力の内容を確認します。
   WebOTX が稼動しているマシンのディレクトリC:\esb_samples\07_FtpInbound_FileOutbound\outにout_****.xmlのようなファイルが生成されます。
   FTP サーバのesb_samples\07_FtpInbound_FileOutbound\inにコピーされた07_TestData.xmlが削除されます。
   FTP サーバのesb_samples\07_FtpInbound_FileOutbound\processにout_07_TestData_***.xmlのようなファイルが生成されます。内容は07_TestData.xmlの内容と一致します。

メッセージログの確認

環境クリア

1. ウィンドウ > ビューの表示 > サーバー を選択します。
2. 表示されたサーバーのビューから配備したサービスアセンブリを右クリックし、除去を選択します。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 07_FtpInbound_FileOutboundを右クリックし、
   シャットダウンを選択します。
2. シャットダウン完了後、再び07_FtpInbound_FileOutboundを右クリックし配備解除を選択します。

1. shut-down-jbi-service-assemblyコマンドで07_FtpInbound_FileOutboundをシャットダウンします。


   otxadmin> shut-down-jbi-service-assembly 07_FtpInbound_FileOutbound

2. undeploy-jbi-service-assemblyコマンドで07_FtpInbound_FileOutboundを配備解除します。


   otxadmin> undeploy-jbi-service-assembly 07_FtpInbound_FileOutbound

1. C:\esb_samples\07_FtpInbound_FileOutboundディレクトリを削除します。
2. FTP サーバのesb_samples\07_FtpInbound_FileOutboundディレクトリを削除します。
