WebOTX Manual V11.1 (第6版) 目次を表示

---

2. プログラミング・開発ガイド

Developer’s Studioを使用したエッジアプリケーションの基本的な開発方法や考え方を説明します。

2.1. エッジアプリケーションの作成

エッジアプリケーションはエッジ層で動作します。センサーからデータを受け取り、任意の条件に合致したデータをピックアップしてクラウド層にデータを送信することが可能です。また、エッジアプリケーションはEAFファイルとしてパッケージ化することができます。EAFファイルは .eaf という拡張子でなければなりません。

2.1.1. データ正規化AP

データ正規化APはセンサーから受信したデータをリアルタイム分析(CEP)やクラウド層で利用できるように正規化するためのJavaプログラムです。
OSGiバンドルプロジェクトでは、このJavaプログラムの開発とマニフェストファイルの編集によりOSGiバンドルを作成します。
本節ではOSGiバンドルプロジェクトの基本的な使用方法を説明します。

2.1.1.1. 手順1 OSGiバンドルプロジェクトの新規作成

1. [ファイル]-[新規作成]-[プロジェクト]-[EAF]-[OSGiバンドルプロジェクト]を選択し「次へ」を押下

図 OSGiバンドルプロジェクトの選択

2. プロジェクト名を指定し「次へ」を押下

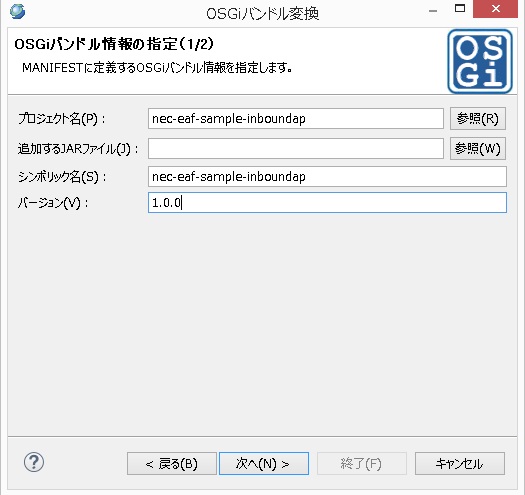

図 プロジェクト名の指定

3. Activatorクラスを新規作成にチェックを入れ、Activatorクラス名を指定し「終了」を押下するとOSGiバンドルが作成されます。

2.1.1.2. 手順2 Activatorクラスの作成

<\WebOTXインストールフォルダ>\Developer\Studio\workspace\<OSGiバンドルプロジェクト名>\src\<パッケージ名>\<Activatorのjavaファイル名>を編集します。

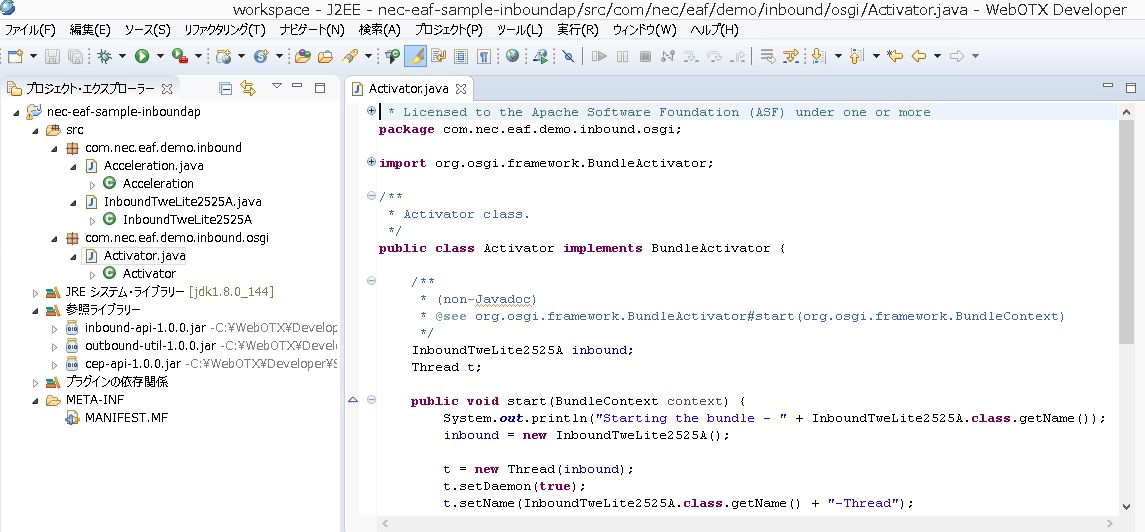

図 Activatorクラス編集画面

以下はデータ正規化APの実装例です。データ正規化APのAPI使用箇所をコメントで説明します。 データ正規化APのAPIリファレンスを参照してください。

package com.nec.eaf.demo.inbound;

import java.io.BufferedReader;
import java.io.File;
import java.io.FileReader;
import java.io.IOException;
import java.util.HashMap;
import java.util.Map;
import com.nec.eaf.inbound.*;  //データ正規化APのAPIをインポート

public class InboundTweLite2525A implements Runnable {

    private InboundClient client;
    private BufferedReader deviceInputReader;
    private volatile boolean runFlag = true;

    private void setup() throws IOException {
        String ip = "127.0.0.1";
        int port = 6666;

        //エッジ層からデータを受け取るIP,ポート番号を指定しクライアントを生成（正規化したデータをリアルタイム分析(CEP)に送信するためのクライアント）
        client = new Netty4InboundClient(ip, port);

        String device = "/opt/eaf/container/deploy/acceleration_data";
        deviceInputReader = new BufferedReader(
                new FileReader(new File(device)));
    }

    public void run() {
        try {
            setup();
        } catch (IOException e) {
            e.printStackTrace();
            return;
        }

        try {
            Thread.sleep(20 * 1000);
        } catch (Exception e) {
            // do nothing
        }

        try {
            while (runFlag) {
                Thread.sleep(1000);
                Acceleration acceleration = readAccelerationData(
                        deviceInputReader);

                if (acceleration == null) {
                    continue;
                }

                InboundData data = new InboundData();
                try {
                    data.setData(acceleration);
                    data.setDesc("a data of TWE-LITE-2525A");
                    data.setID("TWE-LITE-2525A");
                } catch (Exception e2) {
                    e2.printStackTrace();
                }
                if (client != null) {
                    try {
                        client.send(data);  //正規化したデータをリアルタイム分析(CEP)に送信
                    } catch (Exception e) {
                        e.printStackTrace();
                    }
                }
            }
        } catch (IOException e) {
            e.printStackTrace();
        } catch (Exception e) {
            // do nothing
        } finally {
            if (client != null) {
                try {
                    client.close(); //クライアントをクローズ
                } catch (Exception e) {
                    e.printStackTrace();
                }
            }
            if (deviceInputReader != null) {
                try {
                    deviceInputReader.close();
                } catch (IOException e) {
                    e.printStackTrace();
                }
            }
        }
    }

    ----- 以下省略 -----


package com.nec.eaf.demo.inbound;

import org.apache.ignite.cache.query.annotations.QuerySqlField; //データ正規化APのAPIをインポート

public class Acceleration {
    @QuerySqlField (index = true) //アノテーションを指定することでリアルタイム分析(CEP)のSQLクエリから"x"を参照可能とする
    private int x;
    @QuerySqlField (index = true) //アノテーションを指定することでリアルタイム分析(CEP)のSQLクエリから"y"を参照可能とする
    private int y;
    @QuerySqlField (index = true) //アノテーションを指定することでリアルタイム分析(CEP)のSQLクエリから"z"を参照可能とする
    private int z;

    public Acceleration(int x, int y, int z) {
        this.x = x;
        this.y = y;
        this.z = z;
    }

    public int getX() {
        return x;
    }
    public void setX(int x) {
        this.x = x;
    }
    public int getY() {
        return y;
    }
    public void setY(int y) {
        this.y = y;
    }
    public int getZ() {
        return z;
    }
    public void setZ(int z) {
        this.z = z;
    }
}


2.1.1.3. 手順3 マニフェストファイルの編集

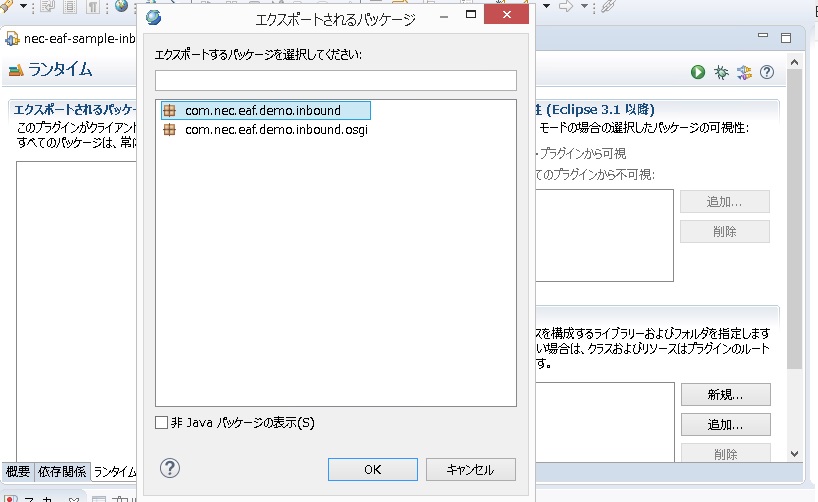

図 エクスポートパッケージの選択

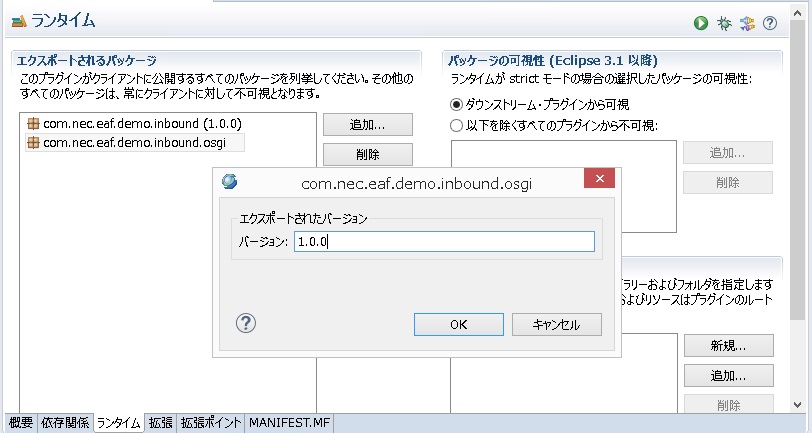

図 エクスポートパッケージのバージョンの指定

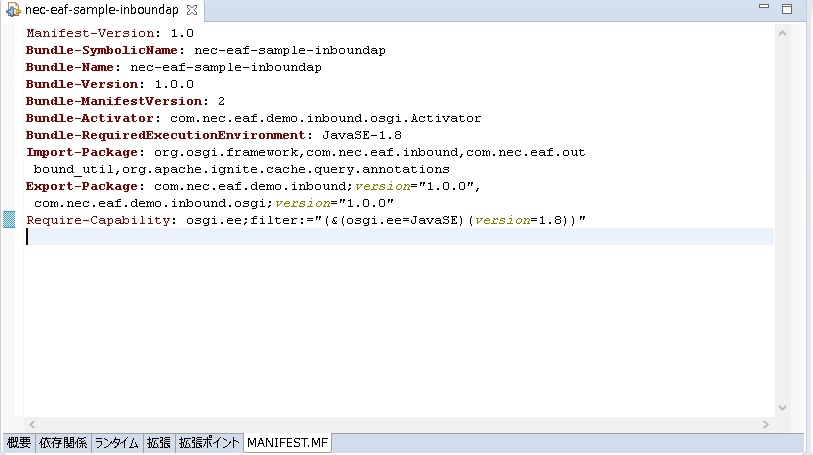

図 MANIFEST.MFタブ

2.1.2. エッジアプリケーションプロジェクト

エッジアプリケーションプロジェクトではルート定義ファイルの作成、データ正規化APの取り込み、エクスポートによりEAFファイルを作成することができます。
本節ではエッジアプリケーションプロジェクトの基本的な使用方法を説明します。

2.1.2.1. 手順1 エッジアプリケーションプロジェクトの新規作成

[ファイル]-[新規作成]-[プロジェクト]-[EAF]-[エッジアプリケーションプロジェクト]を選択しプロジェクト名を指定して「終了」を押下することでプロジェクトを新規作成します。

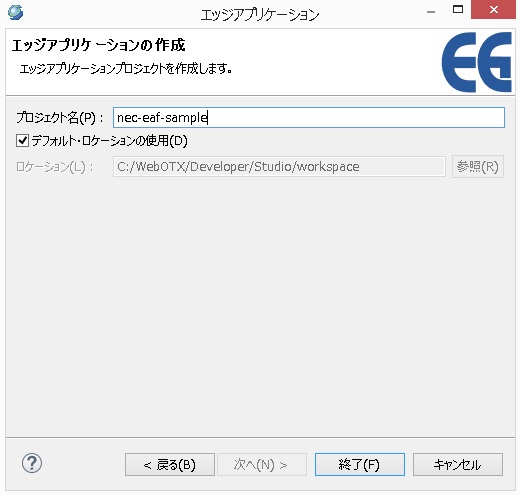

図 エッジアプリケーションプロジェクト名の指定

2.1.2.2. 手順2 ルート定義ファイルの作成

ルート定義ファイル（Archive/routes/Route.xml）をテキストエディタで開き編集します。
センサー、エッジ層、クラウド層へのルートを定義します。リアルタイム分析(CEP)で使用するSQLクエリもルート定義ファイルで指定します。
考え方は [プログラミング・開発ガイド > エッジアプリケーションの作成 > ルート定義ファイル、SQLクエリ] を参照してください。

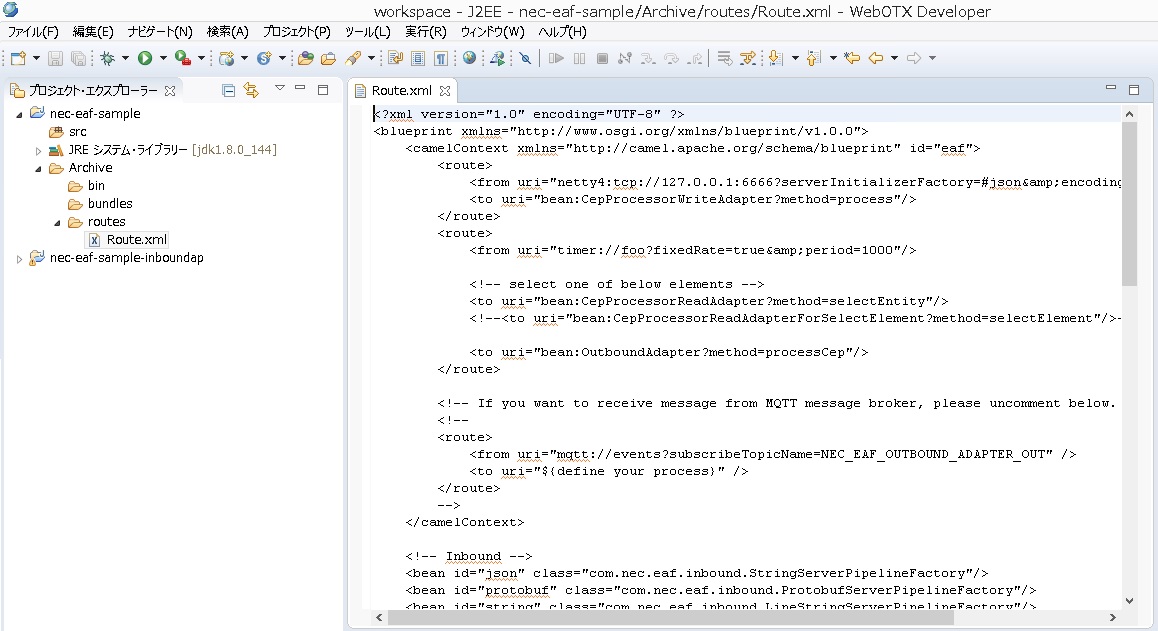

図 ルート定義ファイルの編集

2.1.2.3. 手順3 データ正規化APの取り込み(OSGiバンドルプロジェクトとの関連付け)

以下の手順でデータ正規化APを作成したOSGiバンドルプロジェクトと関連付けを行うことで、データ正規化APをエッジアプリケーションに取り込むことができます。
1. エッジアプリケーションプロジェクト名を右クリックし「プロパティ」から「プロジェクト参照」画面を開く
2. データ正規化APを作成したOSGiバンドルプロジェクト名を選択しOKボタン押下

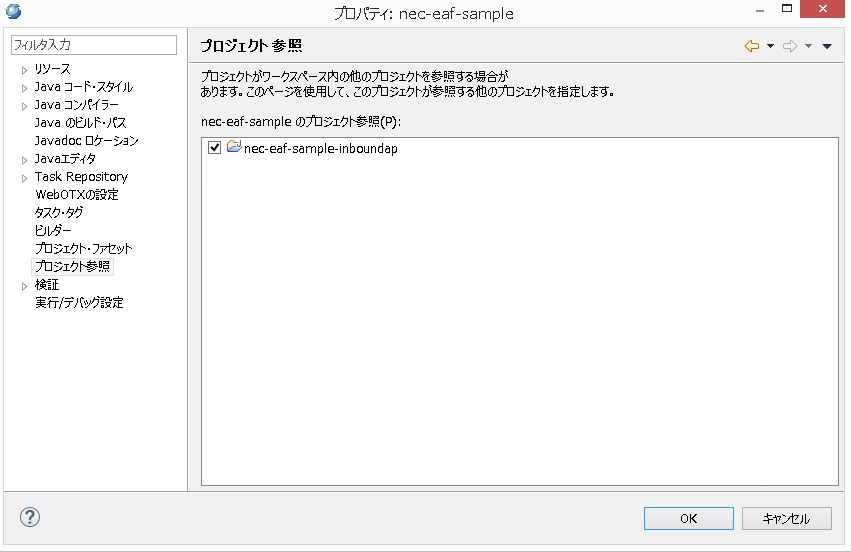

図 OSGiバンドルプロジェクトとの関連付け

2.1.2.4. 手順4 EAFファイルのエクスポート

EAFファイルのエクスポートには以下の3通りの手順があります。

1. エッジアプリケーションプロジェクト名を右クリックし「エクスポート」-「EAF」-「EAFファイル」を選択

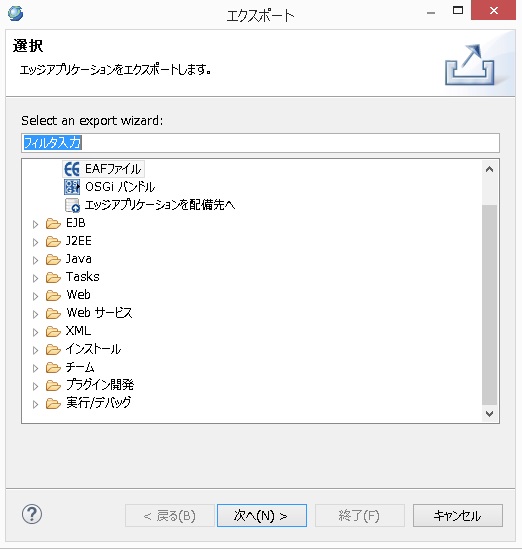

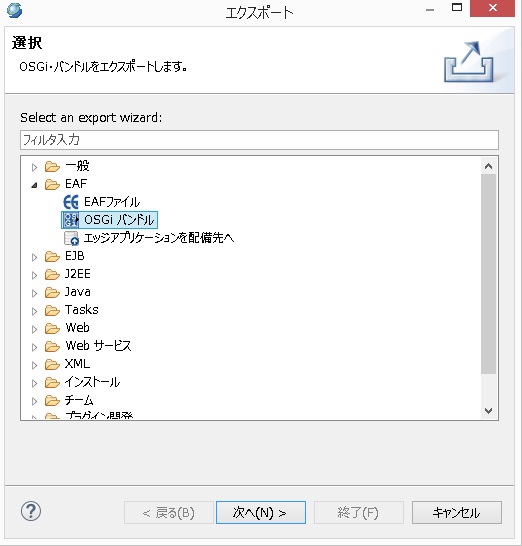

図 EAFファイルのエクスポート選択

2. 「参照」ボタンを押下し、出力先フォルダとEAFファイル名を指定し「終了」ボタンを押下

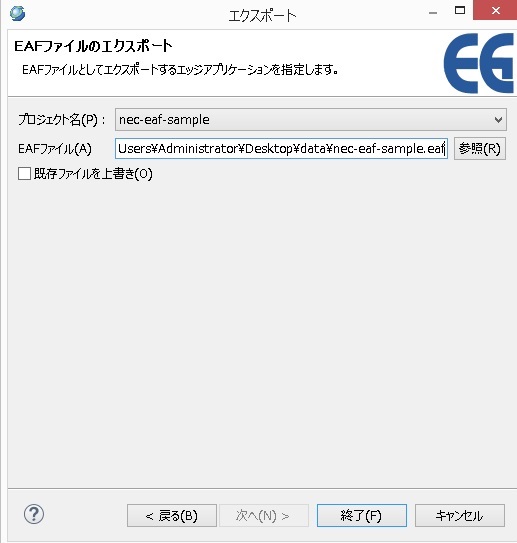

図 エクスポートするEAFファイルの選択

1. エッジアプリケーションプロジェクト名を右クリックし「エクスポート」-「EAF」-「エッジアプリケーションを配備先へ」を選択

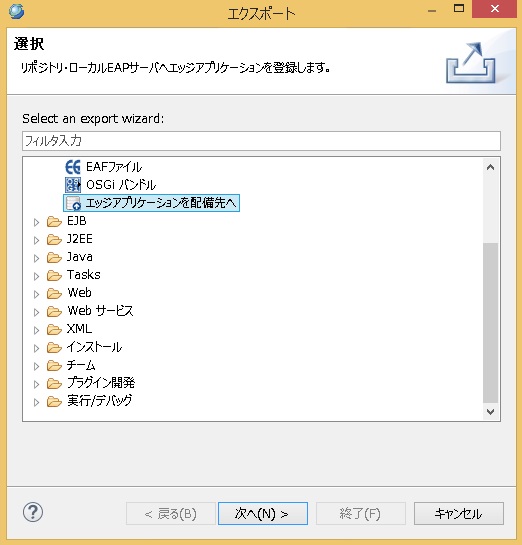

図 エッジアプリケーションを配備先へ

2. 登録するリポジトリ機能を指定し、「エッジアプリケーションプロジェクト」にチェックを入れ「次へ」ボタンを押下

図 リポジトリ機能とエッジアプリケーションプロジェクト名指定

3. 「グループ」「名前」「バージョン」「バリエーション」「配備条件式」を指定し「次へ」ボタンを押下

図 リポジトリ機能に登録するためのメタデータ指定

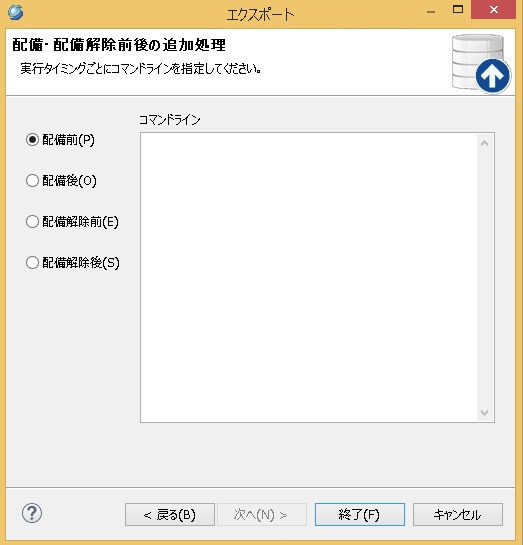

4. エッジ層に配備した際に実行するLinuxコマンドラインを指定し「終了」ボタンを押下

図 エッジ層に配備した際に実行するLinuxコマンドライン指定画面

図 エッジアプリケーションを配備先へ

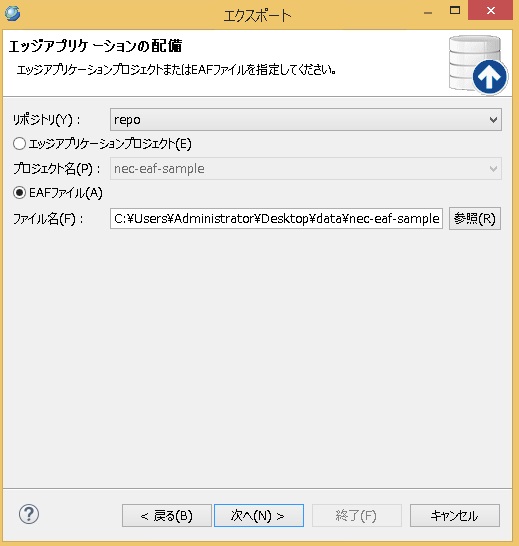

図 リポジトリ機能とEAFファイル名指定

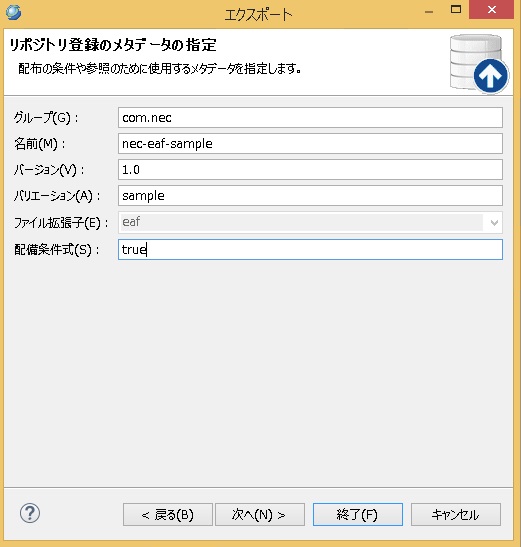

図 リポジトリ機能に登録するためのメタデータ指定

図 エッジデバイスに配備した際に実行するLinuxコマンドライン指定画面

2.1.3. ルート定義ファイル

ルート定義ファイルはエッジアプリケーションプロジェクトのArchive/routes/Route.xmlに配置されるファイルで、センサデータ受信〜クラウドアダプタ〜クラウド層までのルートを定義します。
以下はルート定義ファイルの例です。

<?xml version="1.0" encoding="UTF-8" ?>
<blueprint xmlns="http://www.osgi.org/xmlns/blueprint/v1.0.0">
    <camelContext xmlns="http://camel.apache.org/schema/blueprint" id="eaf">
        <route>
            <from uri="netty4:tcp://127.0.0.1:6666?serverInitializerFactory=#json&encoding=UTF-8&sync=false"/> <!-- �@ -->
            <to uri="bean:CepProcessorWriteAdapter?method=process"/>
        </route>
        <route>
            <from uri="timer://foo?fixedRate=true&period=1000"/> <!-- �A -->

            <!-- select one of below elements -->
            <to uri="bean:CepProcessorReadAdapter?method=selectEntity"/> <!-- �B -->
            <!--<to uri="bean:CepProcessorReadAdapterForSelectElement?method=selectElement"/>--> <!-- �B -->

            <to uri="bean:OutboundAdapter?method=processCep"/>
        </route>

        <!-- If you want to receive message from MQTT message broker, please uncomment below. --> <!-- �C -->
        <!--
        <route>
            <from uri="mqtt://events?subscribeTopicName=NEC_EAF_OUTBOUND_ADAPTER_OUT" />
            <to uri="${define your process}" />
        </route>
        -->
    </camelContext>

    <!-- Inbound -->
    <bean id="json" class="com.nec.eaf.inbound.StringServerPipelineFactory"/>
    <bean id="protobuf" class="com.nec.eaf.inbound.ProtobufServerPipelineFactory"/>
    <bean id="string" class="com.nec.eaf.inbound.LineStringServerPipelineFactory"/>
    <!-- CEP -->
    <bean id="CepProcessorWriteAdapter" class="com.nec.eaf.cep.processor.CepProcessorWriteAdapter">
        <property name="classname">
            <value>com.nec.eaf.demo.inbound.Acceleration</value> <!-- �D -->
        </property>
        <property name="cepjar">
            <value>osgi-manual.jar</value> <!-- �E -->
        </property>
    </bean>
    <bean id="CepProcessorReadAdapter" class="com.nec.eaf.cep.processor.CepProcessorReadAdapter">
        <property name="classname">
            <value>com.nec.eaf.demo.inbound.Acceleration</value> <!-- �F -->
        </property>
        <property name="cepjar">
            <value>osgi-manual.jar</value> <!-- �G -->
        </property>
        <property name="sql">
            <value>select * from Acceleration where ABS(x) < 10 AND ABS(y) < 10 AND ABS(z) < 10</value> <!-- �H -->
        </property>
        <property name="isDelete">
            <value>off</value> <!-- �I -->
        </property>
    </bean>
    <bean id="CepProcessorReadAdapterForSelectElement" class="com.nec.eaf.cep.processor.CepProcessorReadAdapter">
        <property name="sql">
            <value>${the sql for data query}</value> <!-- �H -->
        </property>
        <property name="isDelete">
            <value>off</value> <!-- �I -->
        </property>
    </bean>

    <!-- Outbound -->
    <bean id="OutboundAdapter" class="com.nec.eaf.outbound.OutboundAdapter">
        <property name="url">
            <value>http://${your server host name}/outbound-server-adapter/service</value> <!-- �J -->
        </property>
        <property name="protocol">
            <value>http</value> <!-- �K -->
        </property>
        <property name="dataformat">
            <value>JSON</value> <!-- �L -->
        </property>
        <property name="sendtype">
            <value>sse</value> <!-- �M -->
        </property>
        <property name="classname">
            <value>com.nec.webotx.eap.demo.servlet.JsonServlet</value> <!-- �N -->
        </property>
        <property name="methodname">
            <value>doGet</value> <!-- �O -->
        </property>
    </bean>
</blueprint>



2.1.3.1. camelContext タブの編集方法

<camelContext xmlns="http://camel.apache.org/schema/blueprint" id="eaf">
    <route>
        <from uri="netty4:tcp://127.0.0.1:6666?serverInitializerFactory=#json&encoding=UTF-8&sync=false"/> <!-- �@ -->
        <!-- <to uri="bean:CepProcessorWriteAdapter?method=process"/> -->
    <!-- </route> -->
    <!-- <route> -->
        <!-- <from uri="timer://foo?fixedRate=true&period=1000"/> <!-- �A --> -->

        <!-- select one of below elements -->
        <!-- <to uri="bean:CepProcessorReadAdapter?method=selectEntity"/> <!-- �B --> -->
        <!-- <to uri="bean:CepProcessorReadAdapterForSelectElement?method=selectElement"/>--> <!-- �B -->

        <to uri="bean:OutboundAdapter?method=processCep"/>
    </route>

    ------ 省略 ------
</camelContext>

<camelContext xmlns="http://camel.apache.org/schema/blueprint" id="eaf">
    <route>
        <from uri="netty4:tcp://127.0.0.1:6666?serverInitializerFactory=#json&encoding=UTF-8&sync=false"/> <!-- �@ -->
        <to uri="bean:CepProcessorWriteAdapter?method=process"/>
    </route>
    <route>
        <from uri="timer://foo?fixedRate=true&period=1000"/> <!-- �A -->

        <!-- select one of below elements -->
        <to uri="bean:CepProcessorReadAdapter?method=selectEntity"/> <!-- �B-1 -->
        <!--<to uri="bean:CepProcessorReadAdapterForSelectElement?method=selectElement"/>--> <!-- �B-2 -->

        <to uri="bean:OutboundAdapter?method=processCep"/>
    </route>

    ------ 省略 ------
</camelContext>

<camelContext xmlns="http://camel.apache.org/schema/blueprint" id="eaf">
    <route>
        <from uri="netty4:tcp://127.0.0.1:6666?serverInitializerFactory=#json&encoding=UTF-8&sync=false"/> <!-- �@ -->
        <to uri="bean:CepProcessorWriteAdapter?method=process"/>
    </route>
    <!-- <route> -->
        <!-- <from uri="timer://foo?fixedRate=true&period=1000"/> <!-- �A --> -->

        <!-- select one of below elements -->
        <!-- <to uri="bean:CepProcessorReadAdapter?method=selectEntity"/> <!-- �B --> -->
        <!-- <to uri="bean:CepProcessorReadAdapterForSelectElement?method=selectElement"/>--> <!-- �B -->

        <!-- <to uri="bean:OutboundAdapter?method=processCep"/> -->
    <!-- </route> -->

    ------ 省略 ------
</camelContext>

<camelContext xmlns="http://camel.apache.org/schema/blueprint" id="eaf">
    <!-- <route> -->
        <!-- <from uri="netty4:tcp://127.0.0.1:6666?serverInitializerFactory=#json&encoding=UTF-8&sync=false"/> <!-- �@ --> -->
        <!-- <to uri="bean:CepProcessorWriteAdapter?method=process"/> -->
    <!-- </route> -->
    <route>
        <from uri="timer://foo?fixedRate=true&period=1000"/> <!-- �A -->

        <!-- select one of below elements -->
        <to uri="bean:CepProcessorReadAdapter?method=selectEntity"/> <!-- �B -->
        <!--<to uri="bean:CepProcessorReadAdapterForSelectElement?method=selectElement"/>--> <!-- �B -->

        <to uri="bean:OutboundAdapter?method=processCep"/>
    </route>

    ------ 省略 ------
</camelContext>

2.1.3.2. ルート定義ファイルの変更可能箇所

2.1.3.3. メッセージ処理数のカウント処理の追加

<camelContext xmlns="http://camel.apache.org/schema/blueprint" id="eaf">
    <route>
        <from uri="netty4:tcp://127.0.0.1:6666?serverInitializerFactory=#json&encoding=UTF-8&sync=false"/> <!-- �@ -->
        <!-- <to uri="bean:CepProcessorWriteAdapter?method=process"/> -->
        <to uri="bean:MonitorCounter?method=doCount" />  <!-- リアルタイム分析(CEP)へのデータ書き込み回数をカウントする場合 -->
    </route>
    <route>
        <from uri="timer://foo?fixedRate=true&period=1000"/> <!-- �A -->

        <!-- select one of below elements -->
        <to uri="bean:CepProcessorReadAdapter?method=selectEntity"/> <!-- �B -->
        <!-- <to uri="bean:CepProcessorReadAdapterForSelectElement?method=selectElement"/>--> <!-- �B -->
        <to uri="bean:MonitorCounter?method=doCount" />  <!-- リアルタイム分析(CEP)からのデータ読み込み回数をカウントする場合 -->

        <to uri="bean:OutboundAdapter?method=processCep"/>
        <to uri="bean:MonitorCounter?method=doCount" />  <!-- クラウド層へ送信した回数をカウントする場合 -->
    </route>

          ------ 省略 ------
    ------ 以下を末尾に追記 ------

    <bean id="MonitorCounter" class="com.nec.eaf.monitor.api.MonitorCounter">
        <property name="group">
                <value>{メタデータ：任意のグループ名}</value>
        </property>
        <property name="name">
                <value>{メタデータ：任意のアプリケーション名}</value>
        </property>
        <property name="version">
                <value>{メタデータ：任意のバージョン}</value>
        </property>
        <property name="variation">
                <value>{メタデータ：任意のバリエーション}</value>
        </property>
    </bean>



2.1.4. SQLクエリ

データ正規化APから受け取ったデータをリアルタイム分析(CEP)でSQLクエリを使用することができます。
SQLクエリは　[プログラミング・開発ガイド > エッジアプリケーションの作成 > ルート定義ファイル] の定義例のうち�H部分に記述します。
例えば単純フィルタとして "SELECT temperature,pressure from WeatherData where temperature > 20" などと指定することができますが、 データ正規化APに WeatherData クラスが存在し、変数temperatureとpressureがアノテーション定義されている必要があります。アノテーション定義例は [プログラミング・開発ガイド > エッジアプリケーションの作成 > データ正規化AP]を参照してください。
SQLクエリは以下のパターンを利用可能です。

2.1.5. Dockerイメージの生成と実行

本節はDocker環境上でEAFファイルをDockerイメージ化する手順とDockerイメージを起動する手順を掲載します。

2.1.5.1. Dockerコンテナ環境の構築

手順1 Docker環境にEAFコンテナをインストール

1. JavaコマンドとdockerコマンドにPATHを通します。

      # export PATH="$PATH:<javaコマンドのパス>"
      # export PATH="$PATH:<dockerコマンドのパス>"

2. http,httpsのプロキシの環境変数を定義します。

      # export https_proxy=<proxyホストURL>
      # export http_proxy=<proxyホストURL>

3. インストーラの以下のファイルを任意のディレクトリにコピーし展開します。

     # cp -p /media/cdrom/EAF/LINUX/EAF.TGZ / /home
     # tar zxvf EAF.TGZ

4. セットアップスクリプトを実行します。

     # cd edge
     # ./setup.sh
     Start installation of EAF Deployer.
     (略)
     Successfully tagged nec-eaf:latest
     Done.
     Success!

5. インストール後の確認を行います。

以下のようにnec-eaf, nec-eaf-baseのDockerイメージが存在することを確認します。このうち、nec-eafがEAFコンテナです。

     # docker images

     REPOSITORY          TAG                 IMAGE ID            CREATED             SIZE
     nec-eaf             latest              f8c8f0f33ee2        5 days ago          237MB
     nec-eaf-base        latest              7b305f6895a1        5 days ago          81.4MB

手順2 EAFコンテナを起動

     # docker run -it nec-eaf /bin/sh /opt/eaf/container/bin/eaf

手順3 次回コンテナ起動時に不要なファイルの削除

     # docker exec -i -t <DockerコンテナID> rm -f /opt/eaf/container/data/id

手順4 EAFファイルをEAFコンテナ内へ配備

     # docker cp <EAFファイル名> <dockerコンテナID>:/opt/eaf/container/deploy/

手順5 custom.propertiesを編集
/opt/eaf/container/etc/custom.properties の最後の行に以下を追記してください。

       com.nec.eaf.cep-initialization-bundle.indexedclassname=com.nec.eaf.demo.inbound.Acceleration
       com.nec.eaf.outbound-adapter-bundle.host=<クラウド層のマシンのホスト名>

手順6 EAFコンテナからDockerイメージ(.tar)を生成

      # docker commit <dockerコンテナID> <dockerイメージID>:<タグ名>
      # docker save <dockerイメージID>:<タグ名> > <dockerイメージ名(.tar)>

2.1.5.2. Dockerイメージの配備・実行

手順1 Dockerイメージ(.tarファイル)からDockerイメージを出力

       # docker load < <dockerイメージ名(.tar)>

手順2 Dockerイメージの起動

       # docker run -it <dockerイメージ名>

2.2. リポジトリ機能環境の構築と設定

EAFファイルをリポジトリ機能に登録するためには、事前にリポジトリ機能環境を構築してURLを設定しておく必要があります。 以下に構築手順と設定手順を説明します。

2.2.1. リポジトリ機能の環境構築手順

WebOTX Application Server をインストールしリポジトリ機能モジュールを配備します。
WebOTX Application Serverがインストールされていない状態でリポジトリ機能モジュールの配備を以下の手順で実施してください。
既にWebOTX Application Serverがインストールされている場合、手順1と手順4のみ実施してください。

手順1. インストールメディアから"EAF\EAF.zipをコピーし、"EAF\cloud\install_config.bat"を以下のように編集

        REM インストールメディアのドライブレターを環境に合わせて変更
        set WEBOTX_MEDIA_ROOT=<インストールメディアのドライブレター>

        REM WebOTXインストールフォルダを環境に合わせて変更
        set AS_INSTALLDIR=<WebOTXインストールフォルダ>

        REM JDKを環境に合わせて変更
        set AS_JAVA_HOME=<JDKインストールフォルダ>


手順2. "EAF\cloud\setup1.bat"を実行(WebOTX Application Serverのインストール)
手順3. OS再起動
手順4. "EAF\cloud\setup2.bat"を実行(リポジトリ機能モジュールの配備)
手順5. Internet Explorerで http://<ホスト名>/eaf-console/?tab=repository にアクセスし以下の EAF運用管理コンソールログイン画面 が表示されることを確認。

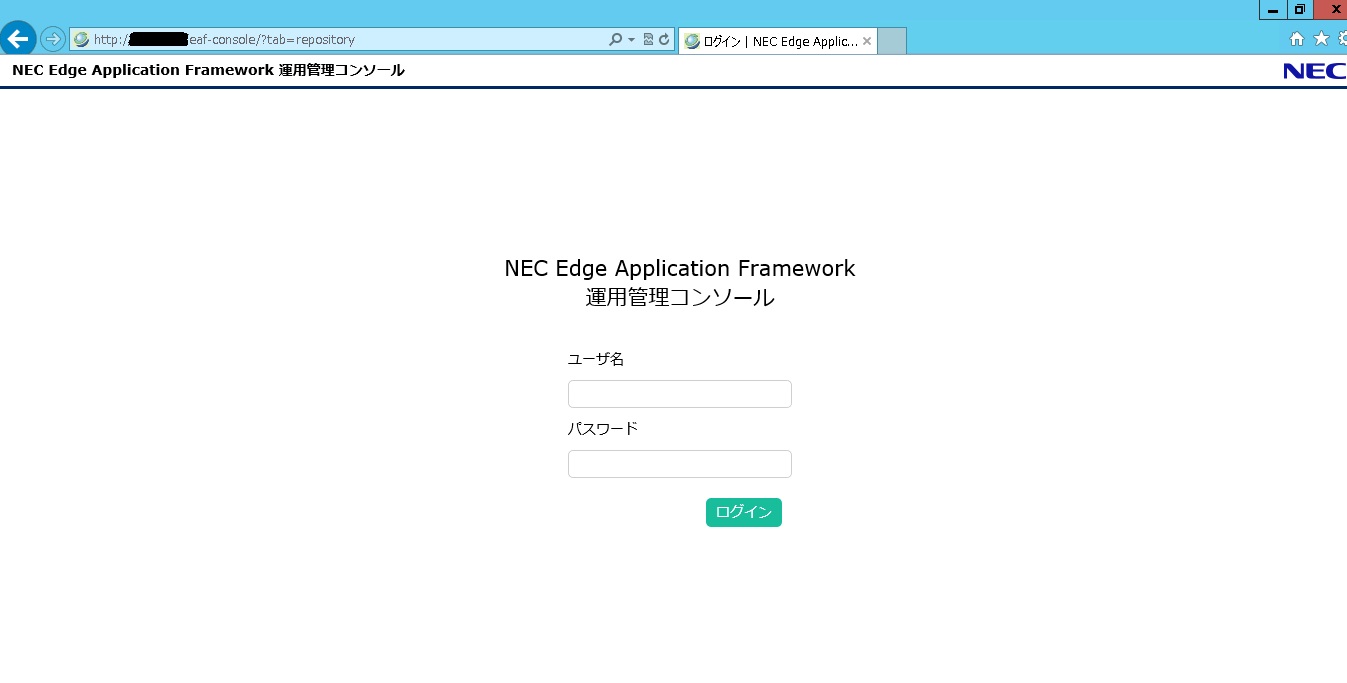

図 EAF運用管理コンソールログイン画面

2.2.2. リポジトリ機能の設定手順

1. [ウィンドウ]-[設定]-[一般]-[Webブラウザ]を開き、[外部Webブラウザを使用]にチェックを入れ[Internet Explorer]にチェックを入れます。
2. [ウィンドウ]-[設定]-[WebOTX]-[EAF]-[リポジトリ]を開き、[追加]ボタンを押下し名前とリポジトリ機能のURLを指定します。
リポジトリ機能のURLは"http://<ホスト名>/eaf-agent/rest/repository/"の形式で指定してください。

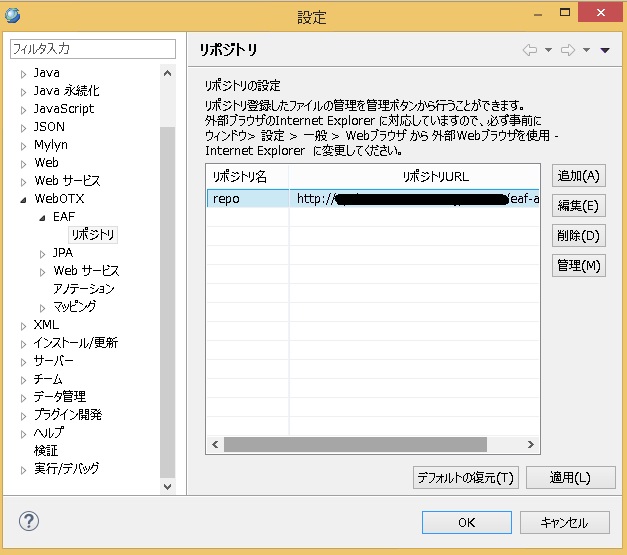

図 リポジトリ機能の設定画面
