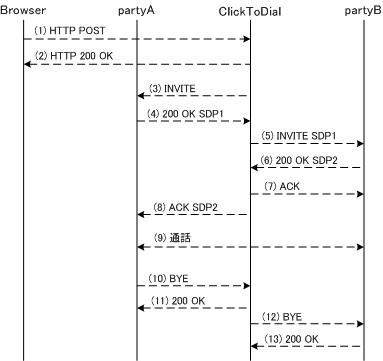

図 1. click-to-dialの流れ
| click-to-dialサンプルについて |
| 1. 機能概要 |
| 2. ソースファイルリスト |
Click-to-dialサンプルに下記のファイルがあります。
| CallController.java |
SIPサーブレットです。doResponse()/doBye()を実装します。 通話初期化のメソッドを提供して、JSPに呼び出されます。 INVITEリクエストの後続のSIPメッセージを受信して、流れ図のように制御します。 |
| Call.java | 通話セットアップ情報を保存するクラスです。 |
| Participant.java | 通話者情報を保存するクラスです。 |
| リソースファイル |
JSPのためのリソースファイル(CallControllerResources_*.properties)です。 日本語と英語をサポートします。 |
| list_parties.jsp |
バインディング情報をcheckbox付きリストするJSPです。 ユーザはCheckboxで二つ通話者を選択できます。 |
| list_call.jsp |
通話を初期化するJSPです。 list_parties.jspで選択した通話者間の通話を初期化します。 |
| 3. sip.xmlの設定 |
サーブレットCallControllerのinit-paramに関して、下記の設定は変更できます。
| samples.user | SIPコンテナのアドレスのuserとして利用します。 |
| samples.host | SIPコンテナのアドレスのhostとして利用します。127.0.0.1、ホスト名ではなく、ネットワークで接続できる実際のIPアドレスを設定してください。 |
| samples.transport | SIPコンテナのアドレスのtransportとして利用します。SIPコンテナ実際のトランスポートプロトコルを設定してください。 |
| samples.port | SIPコンテナのアドレスのportとして利用します。SIPコンテナ実際のポートを設定してください。 |
※サーブレットCallControllerのinit-paramのsamples.host/samples.transport/samples.portは正しく設定していない場合、UACからのメッセージは受信できません。
ぜひ、samples.hostを実際のIPアドレスに変更してください。
| 4. 配備したclick-to-dialアプリケーションを使ってみます |
※click-to-dialサンプルを利用すると、registrarサンプルも同時に配備しなければなりません。

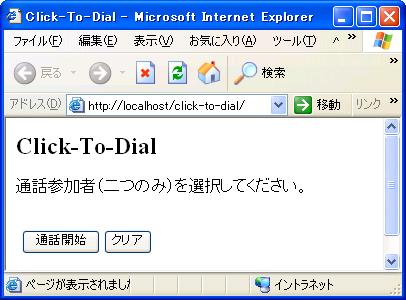

一、Webブラウザを起動し以下のURLへアクセスします：
http://localhost/click-to-dial
registrarに登録したアドレスがない場合、テーブルに内容はありません。

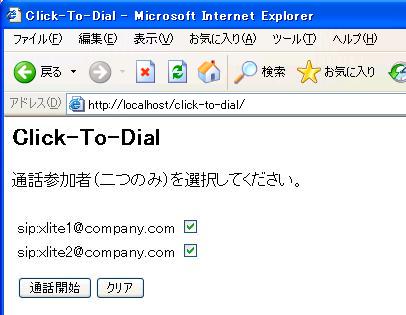

二、アカウント設定完了した二つのx-liteを起動して、もう一度以下のURLへアクセスします。
http://localhost/click-to-dial
二つ通話者を選択して、通話開始ボタンを押します。
三、選択した二つ通話者の通話の初期化が成功した場合、成功画面が出ます。
二つx-liteが順番に電話を来て、受信すると通話できます。
