Redirectサンプルはリダイレクトサーバとして動作します。INVITEリクエストのリダイレクト策略は下記です：

・　送信先はJNDIからバインディング情報に見つかった場合、
バインディング情報によりINVITEリクエストをリダイレクトします。
・　送信先はJNDIからバインディング情報に見つからない場合、
設定によりINVITEリクエストをリダイレクトします。

Redirectサンプルに下記のファイルがあります。

サーブレットRedirectServerに関して、下記の設定は変更できます。

※通話元のx-liteのDomainはサーブレットRedirectServerの[servlet-mapping - request.uri.host]と合わせてください。

redirectサンプルはINVITEリクエストに対して302レスポンスを返信しますので、二つ端末の通話をセットアップできません。
proxyサンプルと組み込んで動作すると、二つ端末の通話は実現できます。

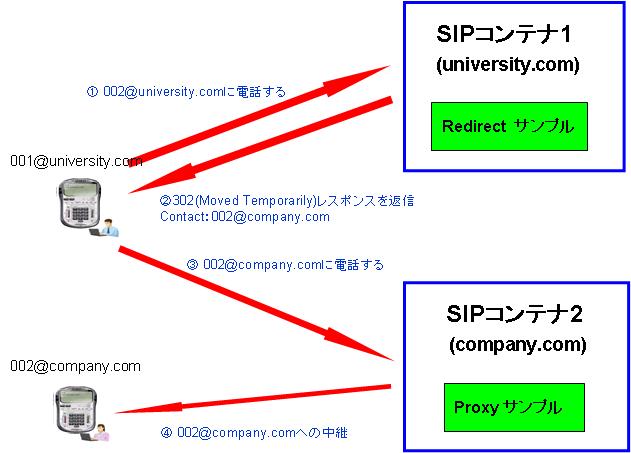

　図 1. proxyサンプルと組み込み


端末001@university.comと002@company.comの通話はRedirectとProxyサンプルを経由してセットアップできます：

1. 001@university.comは002@university.comへのINVITEを送信します。
2. Redirectサンプルは001@university.comのINVITEリクエストを受けて、302レスポンスを返信します。Contactヘッダを002@company.comとして、proxyサンプルにリダイレクトします。
3. 001@university.comは302レスポンスを受けて、Contactヘッダにより、002@company.comへのINVITEを送信します。
4. Proxyサンプルは001@university.comのINVITEリクエストを受けて、002@company.comに転送します。

※サンプルの体験としては、redirectとproxyサンプルは一つSIPコンテナに配備してもいいし、環境構築が二つコンテナにより簡単的なので、下記は一つSIPコンテナに配備するように説明します。

※redirectサンプルを利用すると、registrarサンプルも同時に配備しなければなりません。

一、Proxyサンプルとredirectサンプルを同じなコンテナに配備して、アカウント設定完了した二つのx-liteを起動して、以下のURIでx-liteのアドレスをregistrarに登録するか確認します：
001@university.com
002@company.com
http://localhost/registrar

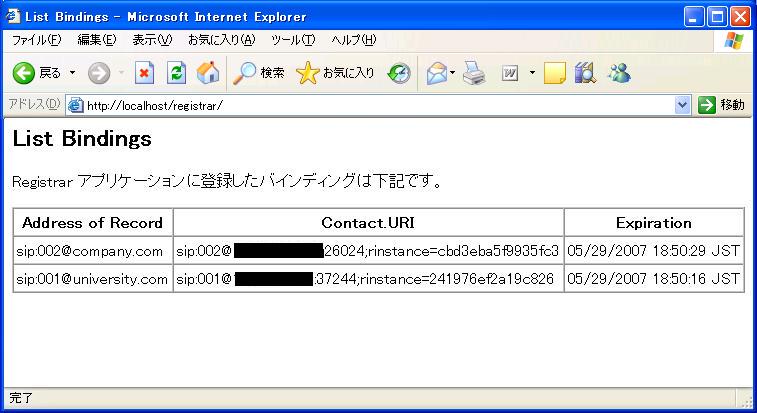

　図 2. 二つアドレスが登録済み


二、001@university.comが002に電話をかけて、002@company.comが電話を受信すると、以下のURLで通話の状態を確認します：
http://localhost/proxy
001と002は通話中です。
※001@university.com（x-lite）が電話をかける場合、302の受信ともう一度INVITEの送信が一瞬で完成できて、x-liteの画面から見えない場合、x-liteのログでリダイレクトの過程を確認できます。

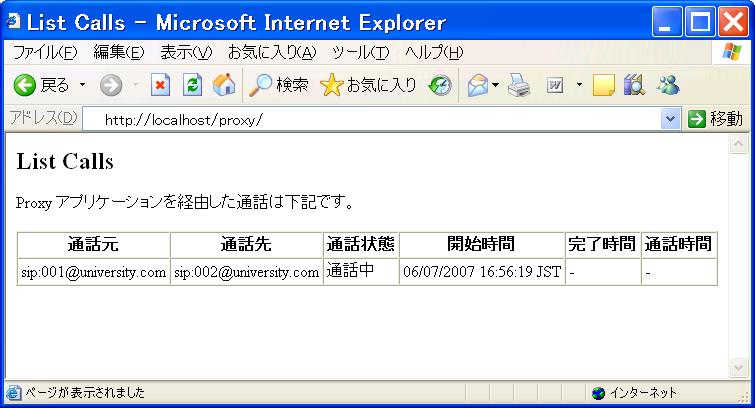

　図 3. redirectとproxyを経由した通話
