1. XMLデータ変換の開発

1.1. チュートリアル

本節ではXMLマッピングの利用方法について簡単に紹介します、主な内容が下記を参照してください。

XMLマッピングアプリケーションの作成
XSL ファイルの作成
XML ファイルの変換

1.1.1. XMLマッピングアプリケーションの作成

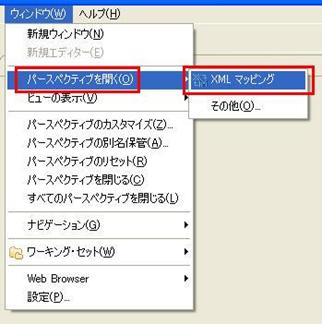

メニュー　ウインドウ　＞　パースペクティブを開く　＞　XMLマッピング　を選択。

図1.1.1-1

Memo
もし、はじめて本プラグインを利用すれば、メニュー　ウインドウ　＞　パースペクティブを開＜　＞　その他... を選択。
パースペクティブを開く　ダイアログボックスから　XMLマッピング　を選択。

1.1.1.1. XMLマッピングプロジェクトの作成

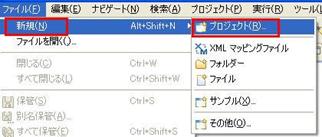

メニュー　ファイル　＞　新規　＞　プロジェクト　を選択。

図1.1.1.1-1

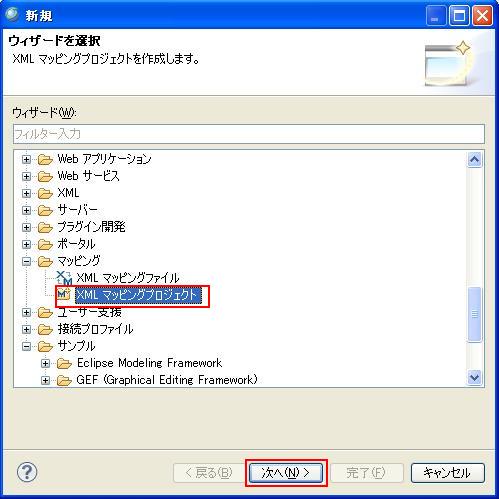

マッピング　下方の　XMLマッピングプロジェクト　を選択、次へ　をクリック。

図1.1.1.1-2

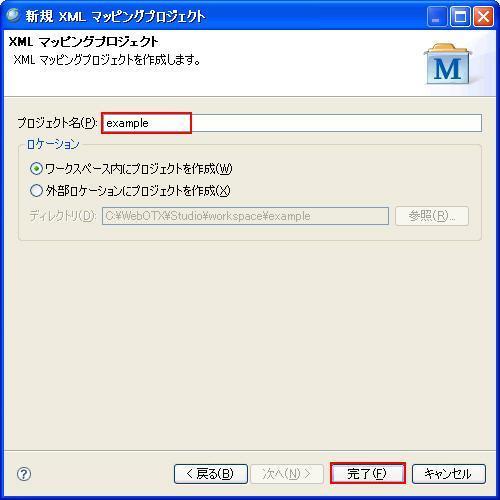

プロジェクト名　テキストボックスにexampleと入力して、完了をクリック。

図1.1.1.1-3

ナビゲーターでexampleという名前のXML マッピングプロジェクトが生成されます。

図1.1.1.1-4

1.1.1.2. XMLスキーマファイルの作成

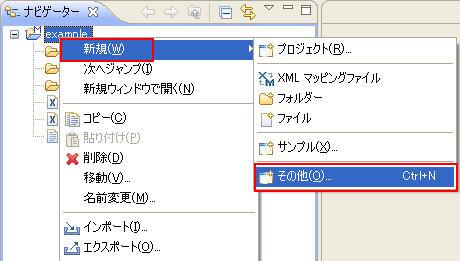

exampleを右クリック。右クリックメニュー　新規　＞　その他... 　を選択。

図1.1.1.2-1

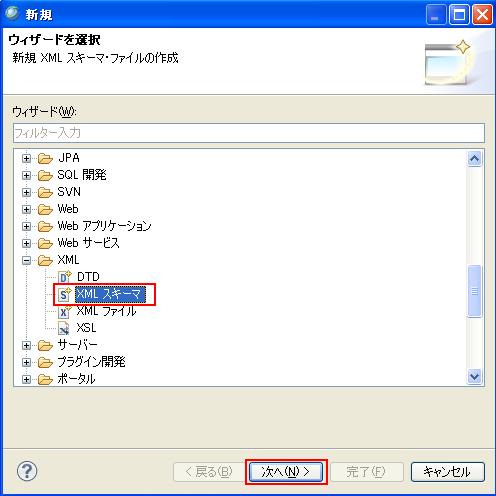

新規　ダイアログからXMLSchemaを選択し、次へ　をクリック。

図1.1.1.2-2

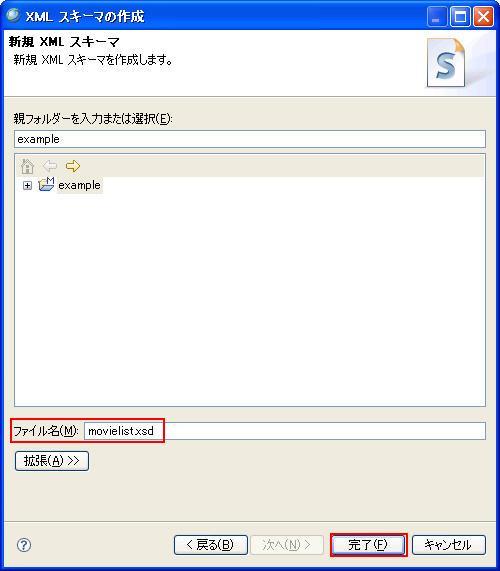

デフォルトファイル名をmovielist.xsdに修正し、完了をクリック。

図1.1.1.2-3

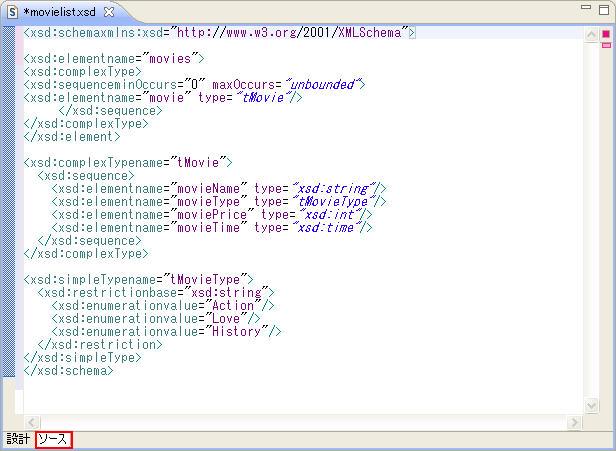

XMLスキーマエディタのソースページで、【図1a】でのコードにより、movielist.xsdファイルを作成します。
ファイルを保存します。

図1.1.1.2-4

【図1a】movielist.xsdファイル

<?xml version="1.0" encoding="UTF-8"?>
<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema">
    <xsd:element name="movies">
        <xsd:complexType>
            <xsd:sequence maxOccurs="unbounded" minOccurs="0">
                <xsd:element name="movie" type="tMovie"/>
            </xsd:sequence>
        </xsd:complexType>
    </xsd:element>
    <xsd:complexType name="tMovie">
        <xsd:sequence>
            <xsd:element name="movieName" type="xsd:string"/>
            <xsd:element name="movieType" type="tMovieType"/>
            <xsd:element name="moviePrice" type="xsd:int"/>
            <xsd:element name="movieTime" type="xsd:time"/>
        </xsd:sequence>
    </xsd:complexType>
    <xsd:simpleType name="tMovieType">
        <xsd:restriction base="xsd:string">
            <xsd:enumeration value="Action"/>
            <xsd:enumeration value="Love"/>
            <xsd:enumeration value="History"/>
        </xsd:restriction>
    </xsd:simpleType>
</xsd:schema>

上記と同様の手順でmoviecount.xsdファイルを作成します。

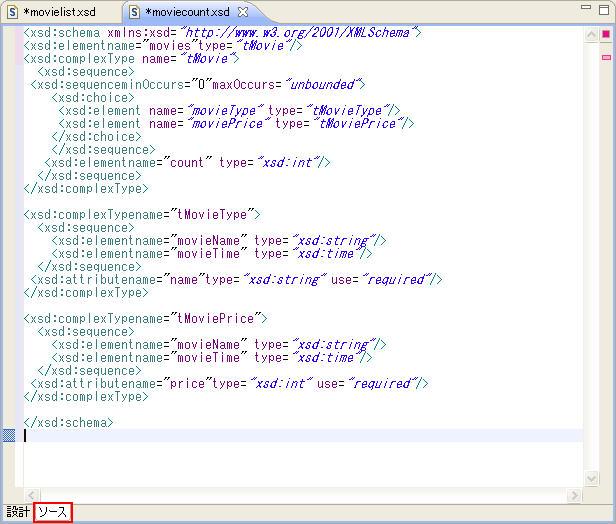

XMLスキーマエディタのソースページで、【図1b】でのコードにより、moviecount.xsdファイルを作成します。
ファイルを保存します。

図1.1.1.2-5

【図1b】moviecount.xsdファイル

<?xml version="1.0" encoding="UTF-8"?>
<xsd:schema xmlns:xsd="http://www.w3.org/2001/XMLSchema">
    <xsd:element name="movies" type="tMovie"/>
    <xsd:complexType name="tMovie">
        <xsd:sequence>
            <xsd:sequence maxOccurs="unbounded" minOccurs="0">
                <xsd:choice>
                    <xsd:element name="movieType" type="tMovieType"/>
                    <xsd:element name="moviePrice" type="tMoviePrice"/>
                </xsd:choice>
            </xsd:sequence>
            <xsd:element name="count" type="xsd:int"/>
        </xsd:sequence>
    </xsd:complexType>
    <xsd:complexType name="tMovieType">
        <xsd:sequence>
            <xsd:element name="movieName" type="xsd:string"/>
            <xsd:element name="movieTime" type="xsd:time"/>
        </xsd:sequence>
        <xsd:attribute name="name" type="xsd:string" use="required"/>
    </xsd:complexType>
    <xsd:complexType name="tMoviePrice">
        <xsd:sequence>
            <xsd:element name="movieName" type="xsd:string"/>
            <xsd:element name="movieTime" type="xsd:time"/>
        </xsd:sequence>
        <xsd:attribute name="price" type="xsd:int" use="required"/>
    </xsd:complexType>
</xsd:schema>

1.1.1.3. XMLマッピングファイルの作成

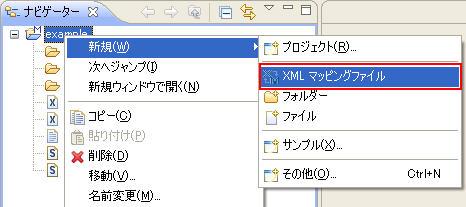

exampleを右クリック。右クリックメニュー　新規　＞　XMLマッピングファイル　を選択。

図1.1.1.3-1

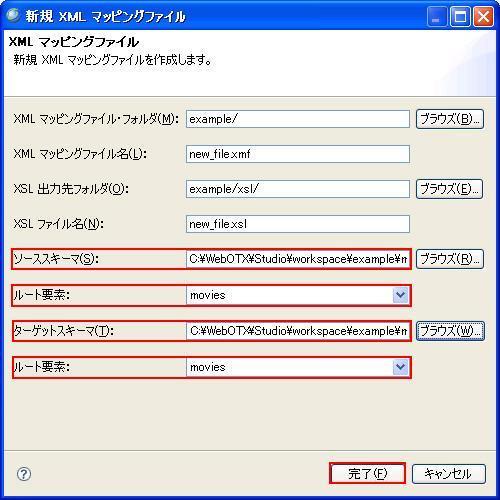

新規XMLマッピングファイル　ダイアログで、ソーススキーマ　対応の　ブラウズ(R)...　をクリック、ファイルシステム　を選択、ファイルを開く　ダイアログからmovielist.xsdファイルを指定し、ルート要素 　からmoviesを選択します。
ターゲットスキーマ　対応の　ブラウズ(W)...　をクリック、ファイルシステム　を選択、ファイルを開く　ダイアログからファイルmoviecount.xsdを指定し、ルート要素 　からmoviesを選択します。
完了　をクリック。

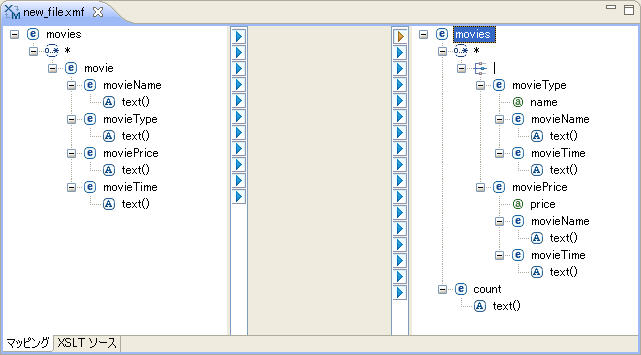

新しいファイルnew_file.xmfが生成されます。下図を参照してください【図1c】。

図1.1.1.3-2

【図1c】new_file.xmfのマッピングエディタ

図1.1.1.3-3

ソーススキーマエリアで指定しているmoxelist.xsdファイルには四つの属性を含みます：movieName、movieType、moviePrice、movieTime。ターゲットスキーマエリアで指定しているmoviecount.xsdファイルは二つの選択条件があります：movieTypeとmoviePrice。movieTypeにはname属性、サブ要素movieNameとmovieTimeが含まれていますが、moviePriceにはprice属性、サブ要素movieNameとmovieTimeが含まれています。countとは条件に満足しているmovieの合計です。

1.1.2. XSL ファイルの作成

1.1.2.1. 線を結ぶ

説明：この例はmovieTypeによる選択して、条件に合致するmovieのmovieNameとmovieTime、及び条件に満足する合計countを出力します。具体的な結び手順は下図を参照してください。

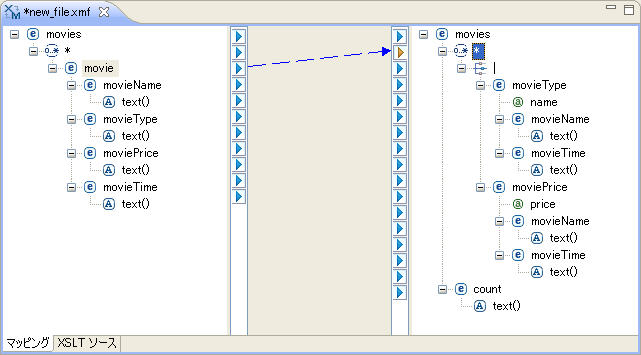

ソーススキーマエリアから

を選択し、ドラッグして、ターゲットスキーマエリアの

にドロップします。結線の意味：movieは繰り返し出現し、movieの出現回数だけ値がターゲットに出力されます。

図1.1.2.1-1

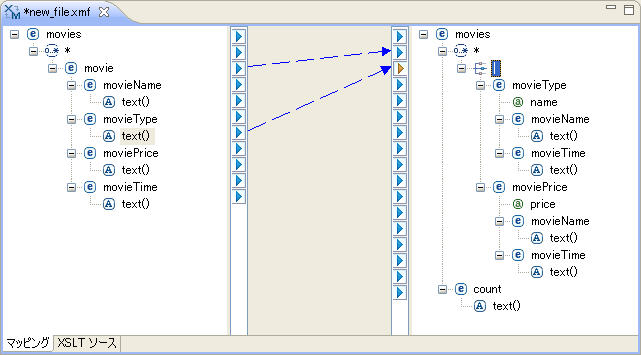

ソーススキーマエリアから

下の

を選択し、ドラッグして、ターゲットスキーマエリアの

にドロップします。連接線の意味：movieTypeを選択条件として、movieTypeに設定する値により、条件に合うmovieを選択します。

図1.1.2.1-2

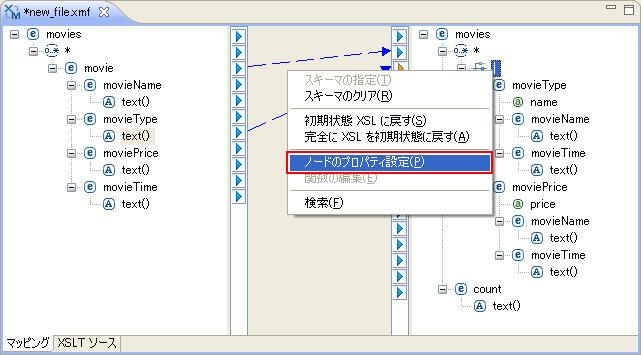

ターゲットスキーマエリアでのチョイスノードを右クリック。右クリックメニュー　ノードのプロパティ設定 　を選択。

図1.1.2.1-3

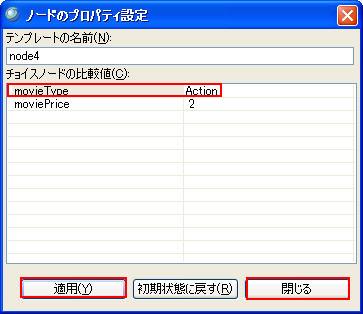

ノードのプロパティー設定 　ダイアログでのmovieTypeの比較値をActionにして、moviePriceの比較値はデフォルト値2を保持しています（この例はmovieTypeによる選択を行います）。
適用　をクリック。閉じる　をクリック。

図1.1.2.1-4

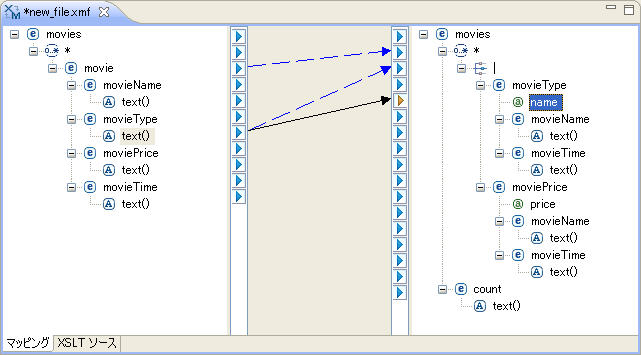

ソーススキーマエリアから

下の

を選択し、ドラッグして、ターゲットスキーマエリアの

下のにドロップします。連接線の意味：movieTypeのため設置した比較値ActionをmovieTypeのname属性として出力します。

図1.1.2.1-5

ソーススキーマエリアから

下の

を選択し、ドラッグして、ターゲットスキーマエリアの

下の

にドロップします。連接線の意味：movieTypeがActionであるmovieのmovieNameを出力します。

図1.1.2.1-6

ソーススキーマエリアから

下の

を選択し、ドラッグして、ターゲットスキーマエリアの

下の

にドロップします。連接線の意味：movieTypeがActionであるmovieのmovieTimeを出力します。

図1.1.2.1-7

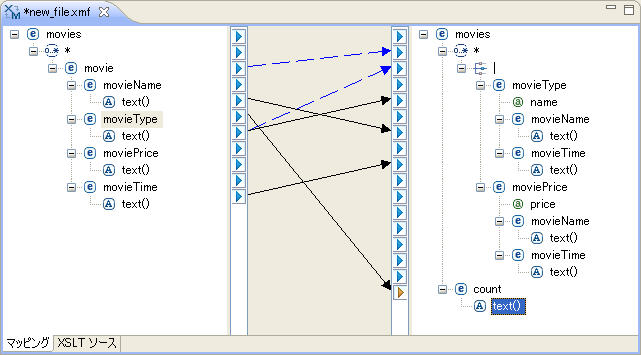

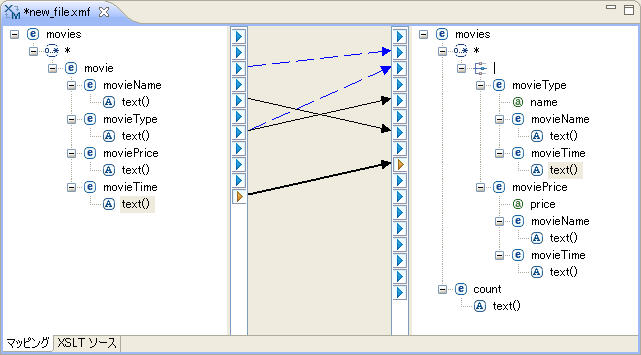

ソーススキーマエリアから

を選択し、ドラッグして、ターゲットスキーマエリアの

下の

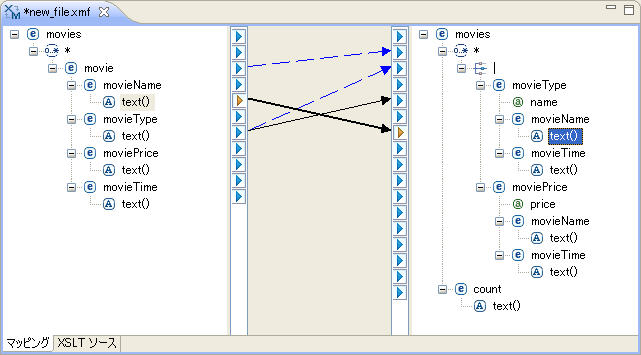

にドロップします。連接線の意味：movieTypeがActionであるmovieの合計をcountに出力します。

図1.1.2.1-8

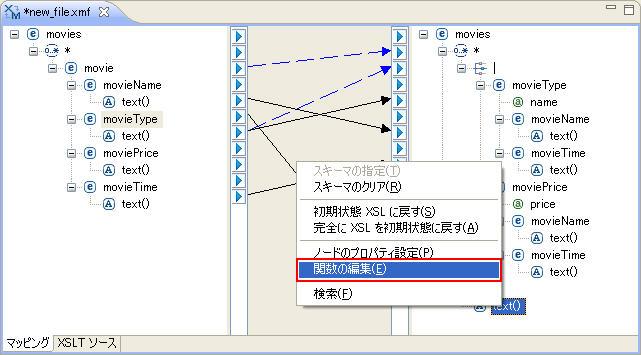

マッピングエディタから

下の

を選択し、右クリックメニューで　関数の編集 を選択。

図1.1.2.1-9

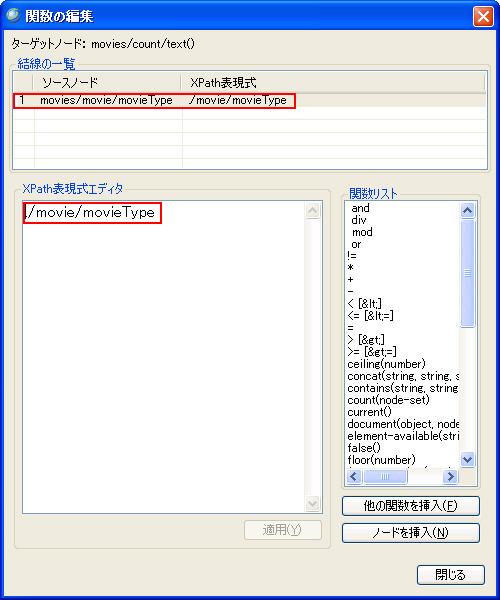

１番目の結線を選択します。
XPath表現式エディタ　に１番目の結線のXPath表現式が表示されます。

図1.1.2.1-10

Xpath表現式エディタ　に“/movie/movieType”を削除します。

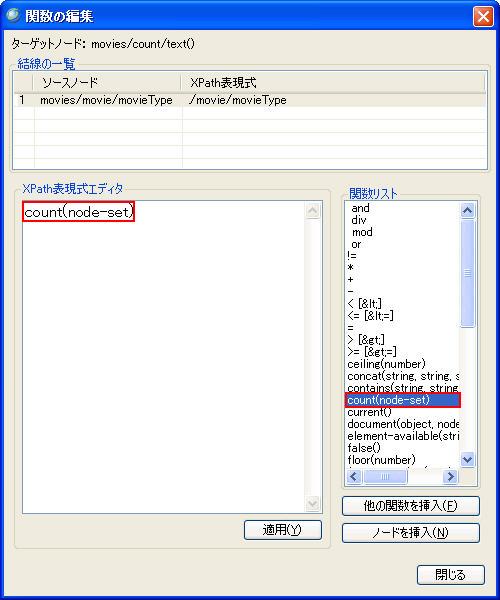

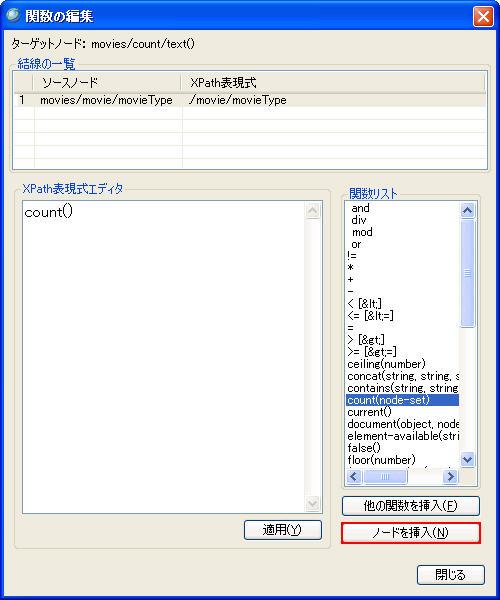

関数リスト　からcount(node-set)を選択して、ダブクリックします。
count(node-set)がエディタに挿入されます。

図1.1.2.1-11

Xpath表現式エディタ 　に“node-set”を削除して、カーソルを（）内に移動します。
ノードを挿入 　をクリック。

図1.1.2.1-12

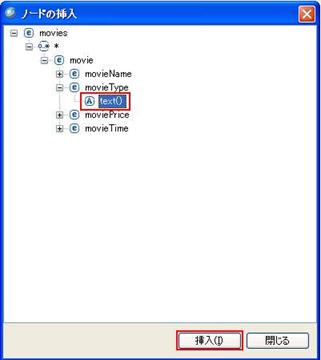

ノードの挿入 　ウィンドウが表示されます。
“./movie/movieType/text()”ノードを選択して、挿入をクリック。
ウィンドウを閉じます。

図1.1.2.1-13

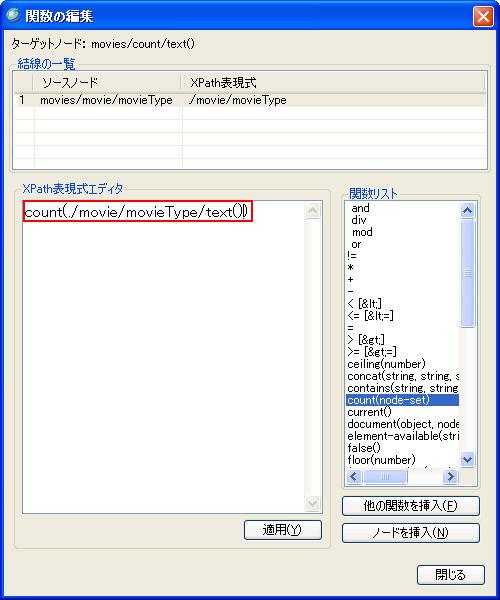

XPath表現式エディタ に
“count(./movie/movieType/text())”になります。

図1.1.2.1-14

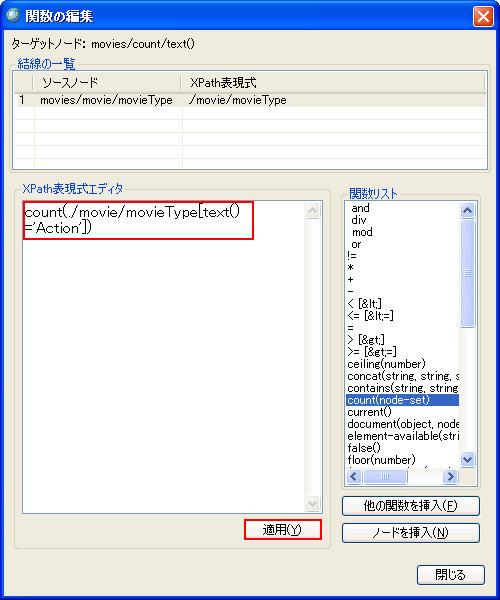

XPath表現式を
count(./movie/movieType[text()='Action'])
に修正します。
適用をクリック。修正したXPathを結線に保存します。
ウィンドウを閉じます。

図1.1.2.1-15

1.1.2.2. XSL 出力

メニュー　XMLマッピング　＞　XSL 出力 　を選択。

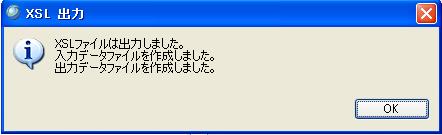

XSL 出力が完成したら、確認ダイアログが表示され、OK 　をクリック。

図1.1.2.2-1

ナビゲーター中のプロジェクトの構造を展開し、xslフォルダ下で新しいファイルnew_file.xslが追加されます。

図1.1.2.2-2

1.1.3. XMLデータ変換の実行

1.1.3.1. 入力出力ファイルの作成

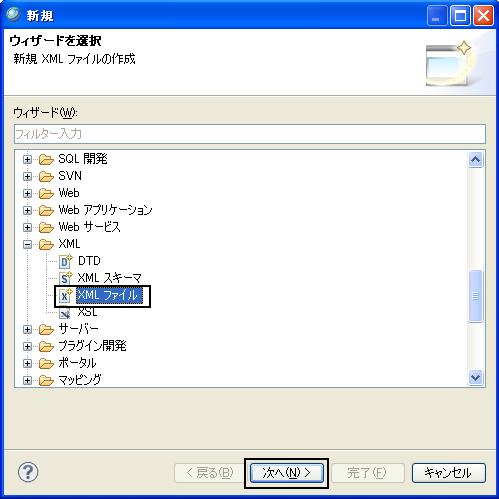

プロジェクト名exampleを右クリック。右クリックメニュー　新規　＞　その他...　を選択。新規　ダイアログが表示されます。XML　を選択、次へをクリック。

図1.1.3.1-1

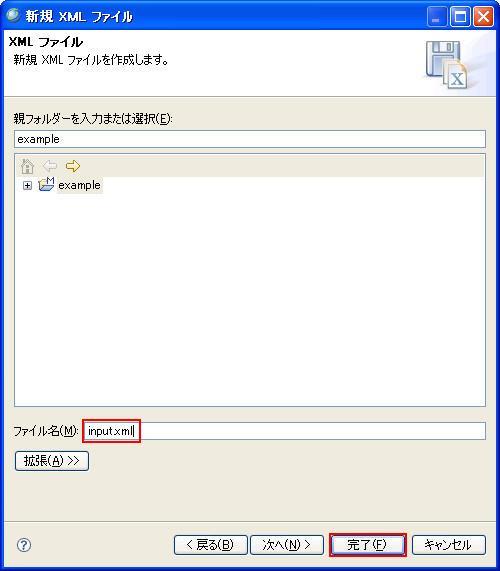

デフォルトファイル名をinput.xmlに修正し、完了をクリック。

図1.1.3.1-2

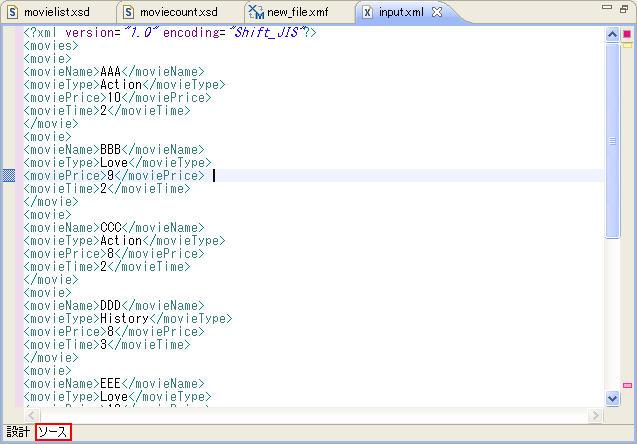

XMLエディタのソースページで、【図3a】でのコードにより、input.xmlファイルを作成します。
ファイルを保存します。

図1.1.3.1-3

【図3.a】input.xmlファイル

<?xml version="1.0" encoding="Shift_JIS"?>
<movies>
    <movie>
        <movieName>AAA</movieName>
        <movieType>Action</movieType>
        <moviePrice>10</moviePrice>
        <movieTime>2</movieTime>
    </movie>
    <movie>
        <movieName>BBB</movieName>
        <movieType>Love</movieType>
        <moviePrice>9</moviePrice>
        <movieTime>2</movieTime>
    </movie>
    <movie>
        <movieName>CCC</movieName>
        <movieType>Action</movieType>
        <moviePrice>8</moviePrice>
        <movieTime>2</movieTime>
    </movie>
    <movie>
        <movieName>DDD</movieName>
        <movieType>History</movieType>
        <moviePrice>8</moviePrice>
        <movieTime>3</movieTime>
    </movie>
    <movie>
        <movieName>EEE</movieName>
        <movieType>Love</movieType>
        <moviePrice>10</moviePrice>
        <movieTime>1.5</movieTime>
    </movie>
    <movie>
        <movieName>FFF</movieName>
        <movieType>Action</movieType>
        <moviePrice>8</moviePrice>
        <movieTime>2</movieTime>
    </movie>
    <movie>
        <movieName>GGG</movieName>
        <movieType>Love</movieType>
        <moviePrice>8</moviePrice>
        <movieTime>2</movieTime>
    </movie>
    <movie>
        <movieName>HHH</movieName>
        <movieType>History</movieType>
        <moviePrice>9</moviePrice>
        <movieTime>2</movieTime>
    </movie>
</movies>

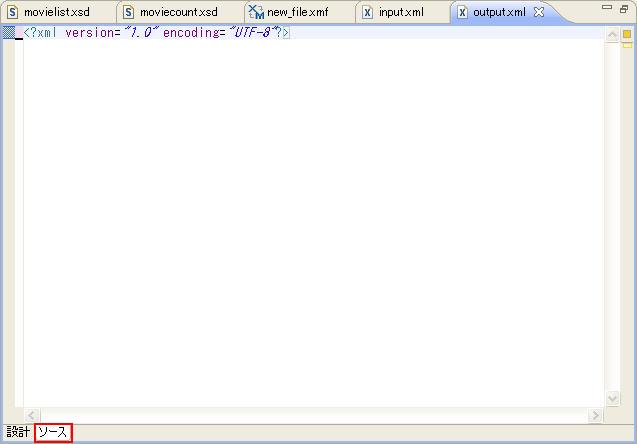

同様な手順でoutput.xmlファイルを作成します。
XMLエディタのソースページを利用し、デフォルトコードを表示させます。

図1.1.3.1-4

1.1.3.2. 実行

実行機能を使うと、XML(input.xml)からXML(output.xml)への変換処理を画面上で即座に実行して、作成したマッピングの動作を確認することができます。

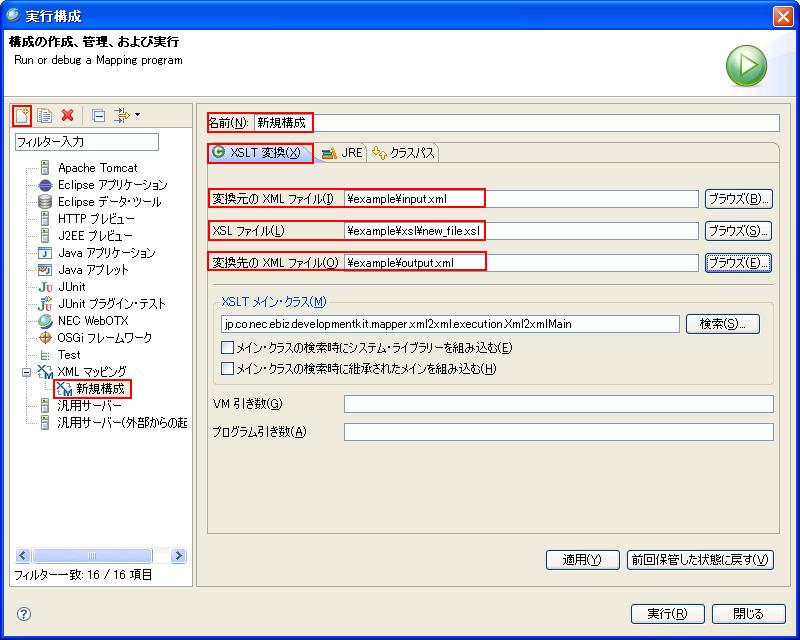

メニュー　実行　＞　実行構成　をクリック、実行構成 　ダイアログが表示されます。
【図3b】　実行構成 　ダイアログ

図1.1.3.2-1

XMLマッピング　カテゴリを選択して、下方の　新規　をクリック、新しい　新規構成 　を作成します。
XSLT変換　タブ：
ブラウズ(B)...　をクリック、ファイルの選択 　ダイアログが表示され、その中からinput.xmlファイルを選択します。
ブラウズ(S)...　をクリック、ファイルの選択 ダイアログが表示され、その中からnew_file.xslファイルを選択します。
ブラウズ(E)...　をクリック、ファイルの選択 ダイアログが表示され、その中からoutput.xmlファイルを選択します。
他の入力ボックスは全てデフォルト値を保持し　ています。
実行　をクリック、output.xmlファイルを開きます。

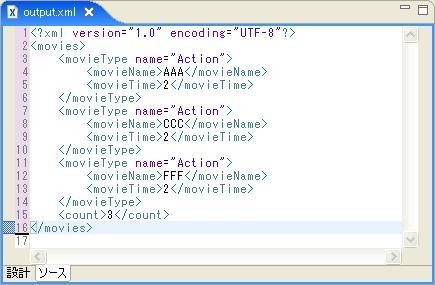

【図3c】output.xmlファイル

図1.1.3.2-2

output.xmlファイルで条件に合致している結果が表示されています：movieTypeがActionである全てのmovieのmovieNameとmovieTimeです。countとは条件に合致している結果の合計を表示しています。
