4.20. FileバインディングとUserProcessorエンジンの利用３（HULFT-DataMagic）

WebOTX ESB から HULFT-DataMagic(※) を呼び出してCSV形式とXML形式のデータ形式を相互に変換するサンプルです。

※：HULFT-DataMagic はセゾン情報システムズ社の製品です。
※：HULFT-DataMagic の バージョン 01.04.00 (Windows版) および 02.00.00 (Windows版)で動作確認しています。

4.20.1. 概要

入力ディレクトリからファイルを取得し、HULFT-DataMagicでメッセージ変換を行います。
変換した内容を出力ディレクトリに保存します。

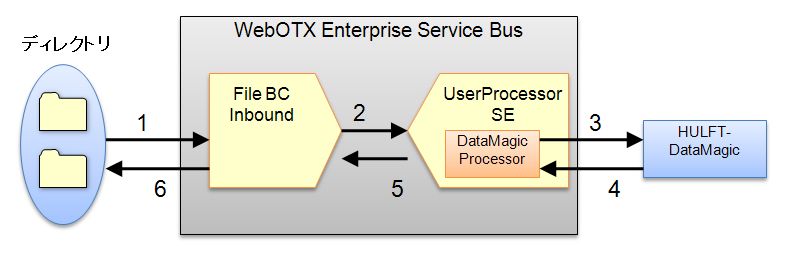

図4.20.1-1

1. File BC が入力ディレクトリからファイルを取得します。
2. File BC は取得したファイルを UserProcessor SE へ転送します。
3. UserProcessor SE は DataMagicProcessor を呼び出しファイルデータを HULFT-DataMagic に渡します。
4. DataMagicProcessor が HULFT-DataMagic からデータを受け取ります。
5. UserProcessor SE が File BC へ返信します。
6. File BC は応答を出力ディレクトリにファイル出力します。

4.20.2. 構成

このサンプルでは以下の組み合わせの変換を収録しています。

• HULFT-DataMagic V1.4 による、CSV形式→XML形式の変換
• HULFT-DataMagic V1.4 による、XML形式→CSV形式の変換
• HULFT-DataMagic V2.0 による、CSV形式→XML形式の変換
• HULFT-DataMagic V2.0 による、XML形式→CSV形式の変換

それぞれの組み合わせで必要となるファイルを説明します。(いくつかのファイルは重複しています。)

HULFT-DataMagic V1.4 による、CSV形式→XML形式の変換

HULFT-DataMagic V1.4 による、XML形式→CSV形式の変換

HULFT-DataMagic V2.0 による、CSV形式→XML形式の変換

HULFT-DataMagic V2.0 による、XML形式→CSV形式の変換

4.20.3. 実行手順

実行環境の構築を行い、サンプルを実行します。
実行後には環境のクリアを行います。

以降では、環境構築以降はCSV→XML変換のパターンで説明します。 XML→CSV変換のパターンも手順は同じなので、「4.20.2.構成」のファイルの説明を参考に、 XML→CSV変換のパターンのファイルに適宜読み替えて実行してください。

環境構築

HULFT-DataMagicに関する設定と、サービスアセンブリの配備を行います。

HULFT-DataMagicのバージョンにより手順が異なります。

[HULFT-DataMagic V1.4の場合]

1. HULFT-DataMagicを製品マニュアルに従いインストールしてください。
   デフォルトのインストールパス(C:\HULFT Family\huledpro)以外の場所にインストールした場合は、 proj_20_FileInbound_DataMagic.zip, proj_20_FileInbound_DataMagic_XMLInput.zip をDeveloper's Studioに インポートして、utledPath のパラメータ値を変更してください。
2. cvs2xml.param, xml2csv.param, xml2csv.env をC:ドライブ直下(例 C:\csv2xml.param)に保存してください。
   C:ドライブ直下以外の場所に保存する場合は、 proj_20_FileInbound_DataMagic.zip, proj_20_FileInbound_DataMagic_XMLInput.zip をDeveloper's Studioに インポートして paramFilePath のパラメータ値を変更した後、サービスアセンブリをエクスポートしてください。以降の「配備」ではこのサービスアセンブリを使用します。
   次に、xml2csv.paramをテキストエディタで開き、冒頭の<COMMNDFILE>内に設定されているパスを修正してください。
3. HULFT-DataMagicを起動して、csv001 と xml001 をデータ形式情報ファイルとしてインポートしてください。

サンプルの DataMagicProcessor および FileInputDataMagicProcessor には下記のパラメータを指定可能です。

[HULFT-DataMagic V2.0の場合]

1. HULFT-DataMagicを製品マニュアルに従いインストールしてください。
   デフォルトのインストールパス(C:\HULFT Family\huledpro)以外の場所にインストールした場合は、 proj_20_FileInbound_DataMagicV2.zip, proj_20_FileInbound_DataMagicV2_XMLInput.zip をDeveloper's Studio にインポートして、utledPath パラメータを変更してください。
2. HULFT-DataMagicを起動して、dm_v2_param を以下のコマンドにより管理情報ファイルとしてインポートしてください。

   C:\HULFT Family\huledpro>utlediupdt -f dm_v2_param

サンプルの DataMagicV2Processor および FileInputDataMagicV2Processor には下記のパラメータを指定可能です。

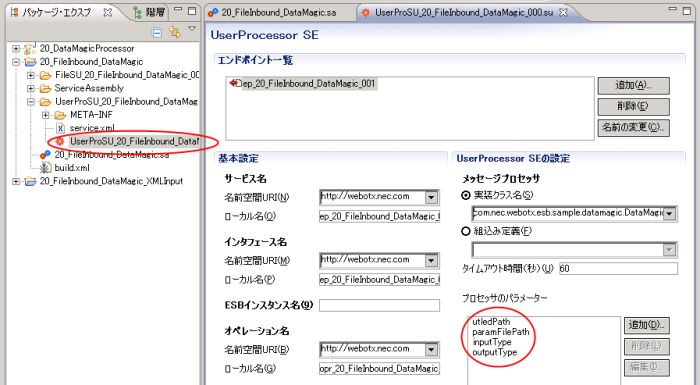

下記の図はプロジェクトファイルをDeveloper's Studioにインポートした場合の画面です。
赤枠の「プロセッサーのパラメーター」の項目が変更可能です。

図4.20.3-1

otxadminでドメインとコンポーネントの起動状況を確認します。

1. otxadminでを実行しドメインの起動状況を確認します。
   domain1がrunningとなっていればドメインは起動しています。
   もしdomain1がnot runningの場合は、start-domainコマンドでdomain1を起動します。

2. ドメインの起動を確認できたら、loginコマンドでログインを行います。
3. ログイン後、list-jbi-binding-componentsコマンドで各コンポーネントの起動状況を確認します。


   otxadmin> list-jbi-binding-components

    ================================
    List of Binding Components
    ================================
    Name : CORBABinding
    State: Started
    --------------------------------
    Name : FTPBinding
    State: Started
    --------------------------------
    Name : FileBinding
    State: Started
    --------------------------------
    （中略）
    --------------------------------
    Name : SOAPBinding
    State: Started
    --------------------------------


   FileBindingがstartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component FileBinding

4. ログイン後、list-jbi-service-enginesコマンドで各サービスエンジンの起動状況を確認します。


   otxadmin> list-jbi-service-engines

   ================================
   List of Service Engines
   ================================
   Name : CBREngine
   State: Started
   --------------------------------
   Name : SequencingEngine
   State: Started
   --------------------------------
   Name : UserProcessorEngine
   State: Started
   --------------------------------
   Name : XSLTEngine
   State: Started
   --------------------------------


   UserProcessorEngineがstartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component UserProcessorEngine

20_FileInbound_DataMagic.zip を配備します。
配備には環境に応じて以下の３種類の方法があります。

1. WebOTX Developers' Studioが利用できる場合
2. WebOTX Developers' Studioがなく、統合運用管理ツールが利用できる場合
3. WebOTX Developers' Studio、統合運用管理ツールいずれも利用できない場合

(1) Developers' Studioによる配備

1. Developers' Studioを起動します。
2. ヘルプメニューからヘルプ目次をクリックします。
3. 目次から、WebOTX Guide(Enterprise Service Bus) > サンプル集を開きます。
   表から proj_20_FileInbound_DataMagic をそれぞれクリックすることで、プロジェクトをインポートします。
4. パッケージエクスプローラからプロジェクトを右クリックし、実行 > サーバーで実行 を選択します。
5. 配備先のサーバーを選択し、配備を行います。

次へ

(2) 統合運用管理ツールによる配備

1. 20_FileInbound_DataMagic.zip を適当なディレクトリに保存します。
2. 統合運用管理ツールを起動します。
3. domain1を右クリックし接続を選択します。ユーザ名、パスワードを入力し接続ボタンをクリックします。
4. domain1配下のアプリケーションサーバ > ESB > サービスアセンブリを右クリックしサービスアセンブリの配備を選択します。
5. 参照ボタンから20_FileInbound_DataMagic.zipを選択します。
   WebOTX AS Foundation/Standard/Enterpriseのアドバンスドモードの場合は、アプリケーショングループとプロセスグループを指定します。
   配備ボタンを押すと配備が実行されます。


次へ

(3) otxadmin による配備

1. 20_FileInbound_DataMagic.zip を適当なディレクトリに保存します。
2. otxadmin を起動し、ログインします。
3. deploy-jbi-service-assembly コマンドで 20_FileInbound_DataMagic.zip の配備を行います。
   WebOTX AS Express、もしくはWebOTX AS Foundation/Standard/Enterpriseのスタンダードモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly <20_FileInbound_DataMagic.zipへのパス>

   WebOTX AS Foundation/Standard/Enterpriseのアドバンスドモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly --apgroup <アプリケーショングループ名> --pgroup <プロセスグループ名> <20_FileInbound_DataMagic.zipへのパス>

統合運用管理ツールもしくは otxadmin から、配備したサービスアセンブリを起動します。

(1) 統合運用管理ツールによる起動

1. アプリケーションサーバ > ESB > サービスアセンブリ > 20_FileInbound_DataMagic を右クリックし 起動 を選択します。

(2) otxadminによる起動

1. start-jbi-service-assembly コマンドを実行します。

   otxadmin> start-jbi-service-assembly 20_FileInbound_DataMagic

実行

入力ディレクトリに入力ファイル(CSV)を投入し、応答の出力ファイル(XML)を確認します。

1. TestData.csv を C:\esb_samples\20_FileInbound_DataMagic\in にコピーします。
2. 数秒後、C:\esb_samples\20_FileInbound_DataMagic\in ディレクトリにコピーしたファイルが削除されたことを確認します。
3. C:\esb_samples\20_FileInbound_DataMagic\out に out_TestData_000**.xmlが生成されていることを確認します。内容は下記の通りです。

<?xml version="1.0" encoding="Shift_JIS" standalone="yes" ?><root><records><ID>ID</ID><NAME>NAME</NAME><CITY>CITY</CITY></records><records><ID>1</ID><NAME>NIPPON Taro</NAME><CITY>Minato City</CITY></records><records><ID>2</ID><NAME>NIPPON Hanako</NAME><CITY>Kawasaki City</CITY></records><records><ID>3</ID><NAME>SUZUKI Moeko</NAME><CITY>Yokohama City</CITY></records></root>

メッセージログの確認

メッセージログを確認し、送信されたメッセージを確認します。
メッセージログ機能については2.16. メッセージログ機能の利用を参照してください。

環境クリア

配備したサービスアセンブリを配備解除し、入出力に使用したディレクトリの削除を行います。
配備解除には環境に応じて以下の３種類の方法があります。

(1) Developers' Studioによる配備解除

1. ウィンドウ > ビューの表示 > サーバー を選択します。
2. 表示されたサーバーのビューから配備したサービスアセンブリを右クリックし、除去を選択します。

(2) 統合運用管理ツールによる配備解除

1. アプリケーションサーバ > ESB > サービスアセンブリ > 20_FileInbound_DataMagic を右クリックし、
   シャットダウンを選択します。
2. シャットダウン完了後、再び20_FileInbound_DataMagic を右クリックし 配備解除 を選択します。

(3) otxadminによる配備解除

1. shut-down-jbi-service-assembly コマンドで 20_FileInbound_DataMagic をシャットダウンします。


   otxadmin> shut-down-jbi-service-assembly 20_FileInbound_DataMagic

2. undeploy-jbi-service-assembly コマンドで 20_FileInbound_DataMagic を配備解除します。


   otxadmin> undeploy-jbi-service-assembly 20_FileInbound_DataMagic

1. C:\esb_samples\20_FileInbound_DataMagic ディレクトリを削除します。

4.20.4. 注意事項

特になし。
