1. ダウンローダ環境について

ダウンローダは、クライアントマシンからWebブラウザのリンクをクリックすることにより、Webサーバからクライアントアプリケーションの取得を行うソフトウェアです。

この章では、ダウンローダを運用するためのソフトウェアの一群により構成された環境を「ダウンローダ環境」とし、ダウンローダ環境の構築に必要なソフトウェアの構成、および運用手順の概要について説明します。

1.1. ダウンローダ環境の構成

以下に、ダウンローダ環境を構成するのに必要なソフトウェアとその詳細を示します。

ダウンローダ環境を構成する製品

製品名	詳細
WebOTX Download Contents	Webサーバにインストールして、クライアントアプリケーションの配布環境を整備します。 Webサーバにアップロードされたクライアントアプリケーションをダウンロードするダウンローダのインストーラを格納します。各開発言語 (C++, Java, VB) 向けのランタイムのインストーラを格納します。
WebOTX Client	Webサーバにアップロードされたクライアントアプリケーションをダウンロードするダウンローダをインストールします。各開発言語 (C++, Java, VB) 向けのランタイムをインストールします。 ASP実行環境をインストールします。
WebOTX Administrator	ダウンローダが取得するクライアントアプリケーション一式をWebサーバに配置させるダウンローダ管理ツールやコマンドで管理することが可能なダウンローダ管理コマンドをインストールします。

ダウンローダの利用に必要なソフトウェア

ソフトウェア	機能
ダウンローダ管理ツール	運用管理マシンにインストールする管理ツールです。クライアントにダウンロードするファイルを構成し、Webサーバへアップロードします。
ダウンローダ	クライアントにインストールするダウンローダ本体です。Webサーバからクライアントアプリケーションの取得を行います。

利用可能なWebサーバ

Webサーバ	Windows	HP-UX Linux Solaris
WebOTX Web Server (WebOTX Application Serverの各製品に同梱)	2.0.64 以上 2.2.22 以上
Apache HTTP Server	2.0.64 以上 2.2.22 以上
Microsoft Internet Information Services (※1)	6.0, 7.0, 7.5	-
Oracle iPlanet Web Server (※2) (旧 Sun Java System Web Server)	6.1, 7.0

※1:: Windows Server 2008 64bit環境での、IIS 32bitモードはサポートしていません。
※2:: 動作対象としているOSは、Windows 32bit、Linux、Solaris です。また、6.1 ではWebサーバ製品が Linux x64 を未サポートのため、WebOTXは Linux x64 では 7.0 のみサポートします。

利用可能なWebブラウザ

Webブラウザ	Windows
Microsoft Internet Explorer	6, 7, 8, 9
Mozilla FireFox	3.0, 3.5, 3.6, 4.0

1.2. ダウンローダ環境の運用

この節では、ダウンローダ環境の運用について説明します。

1.2.1. ダウンローダ環境について

ダウンローダ環境は、以下のような機能を持ちます。

アプリケーションの取得
ダウンローダは、ダウンローダ情報ファイル(wtdファイル)の内容に基づいてアプリケーションをダウンロードして実行します。一旦ダウンロードされたアプリケーションは、クライアントマシンに保存されるので、以降はダウンロードなしにアプリケーションを起動することができます。
また、オプションのファイル圧縮機能を使用して、ダウンロード時間を短縮することも可能です。
アプリケーションの版管理
ダウンローダは、クライアントアプリケーションのバージョン情報を検査することでダウンロードの要不要を決定し、更新の生じたファイルのみダウンロードします。
バージョン情報がない場合は、タイムスタンプによりそのファイルの更新状況を判定します。
Webサーバ環境構築の支援
メンテナンスツールとしてダウンローダ管理ツールを提供します。
ダウンローダ管理ツールを用いることで、必要な情報を対話的に設定することが可能になり、アプリケーションモジュールを容易にWebサーバに配置することができます。

1.2.2. ダウンローダによるアプリケーションの取得までの流れ

以下に、ダウンローダ管理ツールでクライアントアプリケーションを構成し、ダウンローダによりアプリケーションを取得するまでの流れを説明します。

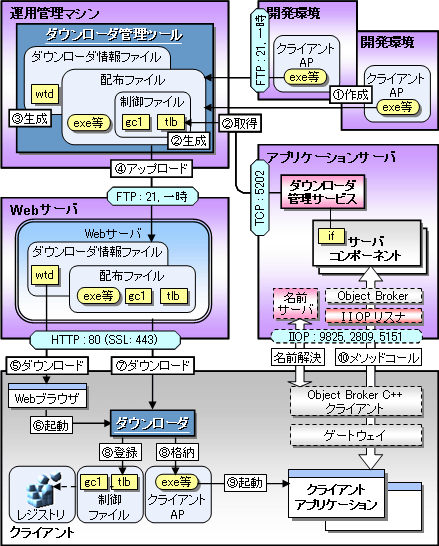

図1-1 アプリケーションを取得するまでの流れ

クライアントアプリケーションを作成します。
ダウンローダ管理ツールを使用して、アプリケーションサーバからサーバコンポーネントのIFファイルを取得し、制御ファイルを生成します。
1で作成したクライアントアプリケーションを取得し、2で作成した制御ファイルとあわせて、ダウンローダ情報ファイルを生成します。
(クライアントアプリケーションの取得は、ファイルコピーまたは、FTP転送により取得することができます。)
ダウンローダ管理ツールを使用して、ダウンローダ情報ファイルと配布ファイル一式を Webサーバにアップロードします。
クライアントのWebブラウザによりWebサーバ内のダウンローダ情報ファイルをダウンロードします。
ダウンローダ情報ファイルからダウンローダを起動します。
ダウンローダがダウンローダ情報ファイルの内容から更新の有無を判定し、バージョン情報がある場合はバージョンが新しいとき、バージョン情報がない場合はタイムスタンプが新しいとき、ファイルをダウンロードします。強制ダウンロードにより古いファイルや古いバージョンのファイルをダウンロードすることもできます。
ダウンロードしたファイルを格納します。制御ファイルはレジストリに登録します。
直接または、ダウンローダ経由でクライアントアプリケーションを起動します。
クライアントアプリケーションからサーバコンポーネントのメソッドを呼び出すことができます。

1.3. WebサーバおよびFTPサーバの設定

ここでは、WebサーバおよびFTPサーバの初期設定について説明します。

1.3.1. Webサーバのキャッシュ設定

Webサーバおよび、Webブラウザはファイルのキャッシュにより、ダウンロード処理を短縮する機能があります。このキャッシュ機能により、Webサーバで更新したファイルがクライアントにダウンロードされない場合があります。

Webサーバでキャッシュの有効期限を設定することにより、Webブラウザの設定に関係なく最新のファイルがダウンロードできるようになります。ここでは例として、IIS 6.0^※1とIIS 7.0の設定方法を説明します。

IIS 6.0の設定

Windows Server 2003のIIS 6.0について説明します。Windows Server 2008の場合は、IIS 7.0の設定を参照してください（Windows Server 2008のIIS 6.0はFTP機能のみです）。

「インターネットインフォメーションサービス(IIS)マネージャ」を起動します。
Webサーバに登録したファイルのディレクトリのプロパティを開きます。
[HTTPヘッダー] タブを選択して、 [コンテンツに有効期限を設定する] チェックボックスをオンにします。
[有効期間] ラジオボタンを選択して、5分間を設定します^※2。

IIS 7.0の設定

Windows Server 2008のIIS 7.0について説明します。

「インターネットインフォメーションサービス(IIS)マネージャ」を起動します。
Webサーバに登録したファイルのディレクトリの [機能ビュー] から [HTTP応答ヘッダー] を開きます。
[共通ヘッダーの設定] を選択して、 [期限切れのWebコンテンツ] チェックボックスをオンにします。
[失効までの期間] ラジオボタンを選択して、5分間を設定します^※2。

※1:: IIS 6.0はUNICODE文字に対応していないため、構成ファイルのパスやファイル名として使用する文字をShift-JISで表現できる範囲内に限り、wtdファイルのバージョン番号を9以下に設定してください。
※2:: 有効期間を0分にすると、ダウンロード直後に削除されるため、少なくとも5分程度は有効になるように設定してください。ファイル更新のタイミングが決まっているのであれば、有効期限に該当日時を設定してください。

1.3.2. MIMEの設定

ダウンローダ起動時に適切な形式でファイルを取得するため、WebサーバにMIME定義を追加します。
MIMEの設定の手順について各々のOSごとに説明します。

1.3.2.1. Windows

Windows Server 2003のIIS 6.0以降はセキュリティの強化により、MIME設定に登録していない拡張子のファイルはダウンロードが禁止されています。

このため、ダウンローダで扱うファイルについてはMIME設定を追加する必要があります。WebOTXが生成する.gc1 と.tlb 、および.wtdは必須ですが、その他の拡張子についても、ダウンローダ管理ツールでリストアップしたファイルを参照して設定を追加してください。

以下には、IIS 6.0^※1 を使用する場合の設定手順を示します。それ以外のWebサーバを使用する場合は、使用するWebサーバのマニュアルを参考に設定してください。

[コントロールパネル]-[管理ツール]-[インターネットインフォメーションサービス（IIS）マネージャ] を開きます。
[Webサイト]-[プロパティ] を選択します。

IIS設定画面02

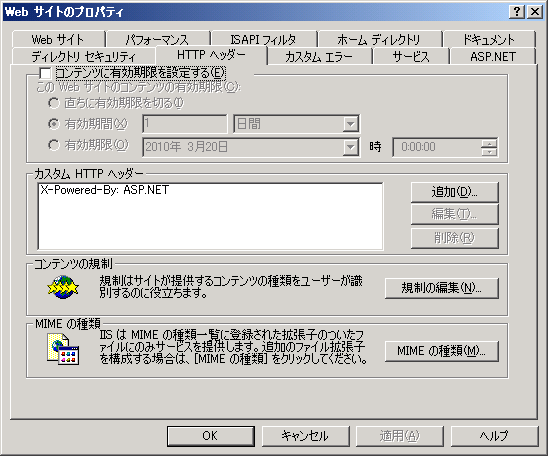

[HTTPヘッダー]-[MIMEの種類] を開きます。

IIS設定画面03

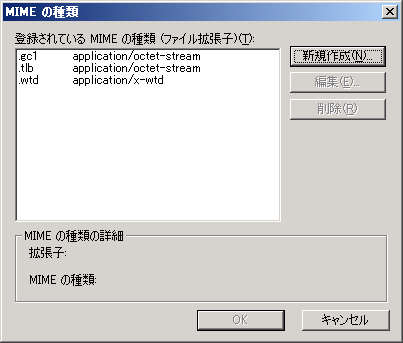

[新規作成] ボタンを押下し、[MIMEの種類] ダイアログの [拡張子]、[MIMEの種類] に、それぞれ下の値を設定します。

IIS設定画面04

拡張子	MIMEの種類
gc1^※2	application/octet-stream
tlb^※2	application/octet-stream
wtd	application/x-wtd

※1:: IIS 5.0以前を利用する場合は必要ありません。
※2:: 拡張子「gc1」と「tlb」の定義は、CORBAゲートウェイまたは、EJBゲートウェイ利用時に必要です。

1.3.2.2. HP-UX、Linux、Solaris

以下には、WebOTX Webサーバを使用する場合の設定手順を示します。それ以外のWebサーバを使用する場合は、使用するWebサーバのマニュアルを参考に設定してください。

/opt/WebOTX/WebServer/conf/mime.typesファイルをエディタで開く。

mime.typeファイルに [MIMEの種類] と [拡張子] の値を追加する。

拡張子	MIMEの種類
gc1^※1	application/octet-stream
tlb^※1	application/octet-stream
wtd	application/x-wtd

※1:: 拡張子「gc1」と「tlb」の定義は、CORBAゲートウェイまたは、EJBゲートウェイ利用時に必要です。

設定を有効にするために、Webサーバを再起動します。

1.3.3. Webサーバへの仮想ディレクトリ定義追加

Webサーバで WebOTX Downloader Contents のインストールディレクトリ内容を公開するため、仮想ディレクトリを設定します。
Webサーバへの仮想ディレクトリ定義追加の手順について各々のOSごとに説明します。

1.3.3.1. Windows

以下には、IIS 6.0 を使用する場合の設定手順を示します。それ以外のWebサーバを使用する場合は、使用するWebサーバのマニュアルを参考に設定してください。

WebOTX Downloader Contents を [システムドライブ]:\Inetpub\wwwroot\WebOTX にインストールしている場合、以下の設定は不要です。

[コントロールパネル]-[管理ツール]-[インターネットインフォメーションサービス（IIS）マネージャ] を開きます。

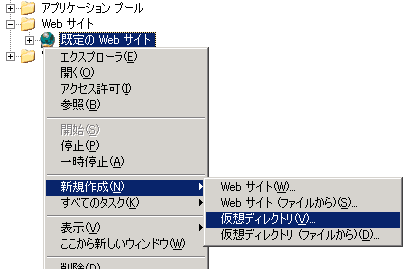

[既定のWebサイト]-[新規作成]-[仮想ディレクトリ] を開きます。

IIS設定画面05

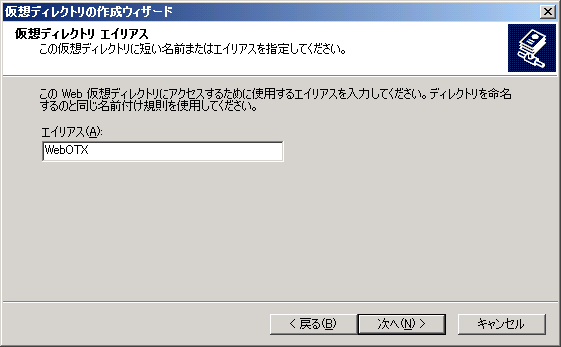

[次へ] ボタンを押下し、使用するエイリアスを入力して、[次へ] ボタンを押します。

IIS設定画面06

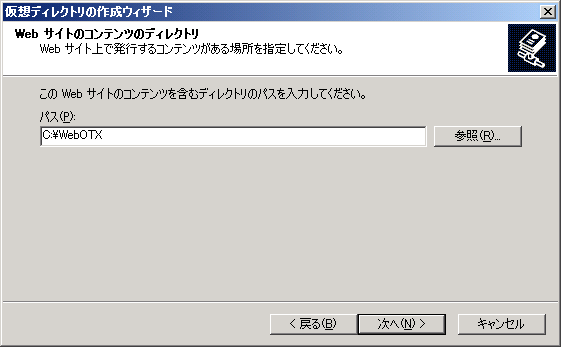

[参照] ボタンを押下し、本製品がインストールされたディレクトリを指定してから、[次へ] ボタンを押します。

IIS設定画面07

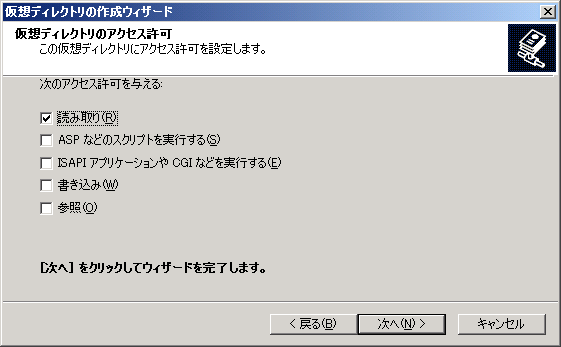

仮想ディレクトリのアクセス許可を設定して、[次へ] ボタンを押します。

IIS設定画面08

[完了] ボタンを押して、設定を完了させます。

1.3.3.2. HP-UX、Linux、Solaris

/opt/WebOTX/domains/<domain_dir>/config/WebServer/httpd.confファイルをテキストエディタで開く。

次の記述を任意の場所に追加する。

Alias /webotx/ "/opt/WebOTX/Downloader/"
<Directory "/opt/WebOTX/Downloader">
      Allow from all
</Directory>

1.3.4. ファイル転送のためのFTPサーバ構成

ダウンローダ管理ツールは、FTPによりファイルをアップロードしますが、FTPによる転送先として、あらかじめ、適切なHTTPのドキュメントディレクトリを割り当てておく必要があります。

以下に、仮想ディレクトリを利用した設定方法を、IIS 6.0を例として説明します。

IISのインターネットインフォメーションサービスマネージャを立ち上げます。
[FTPサイト] を開きます。
[既定のFTPサイト] 上で右クリックし、 [新規作成] から [仮想ディレクトリ] を選択し、ウィザードに従って以下の項目を設定します。

設定項目	設定内容
エイリアス	任意の名称を設定。ダウンローダ管理ツールで指定するFTPパス^※1は、ここで設定した名称を使用します。
パス	クライアントマシンから参照する、Webサーバ上のディレクトリ^※2を指定します。
アクセス許可	読み取り／書き込み、それぞれチェックします。

※1:: 詳細については、以下を参照してください。
[ 2. チュートリアル > 2.1. クライアントアプリケーションのアップロード > 2.1.3. アップロード先の設定 ]の [Webサーバ設定]-[転送] タブ
※2:: IISにおいて、Webサーバのルートディレクトリとして既定値が割り当てられている場合、以下のディレクトリを設定します。
<インストールドライブ>:\Inetpub\wwwroot
(IISがCドライブにインストールされている場合、C:\Inetpub\wwwroot)

1.4. ファイアウォールの設定

ダウンローダ環境が使用するポート番号と Windowsファイアウォールの設定について説明します。
ファイアウォールのある環境で運用する場合、ファイアウォールの例外設定に、次のプログラムやポート番号を追加してください。

○ WebOTX Application Server（アプリケーションサーバ）で使用するポート番号

ポート番号/プロトコル	設定内容
5202/TCP(既定値)	ダウンローダ運用管理ツールがアプリケーションサーバからサーバコンポーネントのインタフェース情報(ifファイル)を取得する際に使用します。

アプリケーションサーバは5202が外部と通信可能な状態である必要があります。このため、ファイアウォールのある環境で運用する場合、ファイアウォールの例外設定に、次のポート番号または、ファイル名を追加してください。

ポート番号/プロトコル	ファイル名	機能名
5202/TCP(既定値)	JavaVM上 (javaw.exe) で動作するため、固有のファイル名がありません。ポート番号を設定してください。	ダウンローダ管理サービス

○ Webサーバ/FTPサーバ環境で使用するポート番号

ポート番号/プロトコル	設定内容
21/TCP	ダウンローダ管理ツールがファイルの転送に FTPを使用する場合、ファイル転送の通信で使用します。パッシブモードによる転送のため、データ転送用に一時ポートの開放が必要です。
一時ポート
80/TCP	ダウンローダによりファイルをダウンロードする場合、ダウンロード時の通信で使用します。httpの既定値は 80/TCPですが、SSLを使用した httpsの既定値は 443/TCPです。
6001/TCP	ASP更新にASP配備サービスを使用する場合、ダウンローダ管理ツールがASP配備サービスとの通信で使用します。

Webサーバ環境はすべてのポートが外部と通信可能な状態である必要があります。このため、ファイアウォールのある環境で運用する場合、ファイアウォールの例外設定に、次のポート番号または、ファイル名を追加してください。

ポート番号/プロトコル	ファイル名	機能名
21/TCP	FTPサーバのファイル名を指定します。登録済みの名前から「FTP サーバー」を選択します。	FTPサーバ
一時ポート^※1 1024-5000/TCP (Windows Server 2008以降) 49152-65535/TCP	FTPサーバにIISを使用する場合は、<Windowsシステムディレクトリ>\inetsrv\inetinfo.exeを指定します。 IIS以外の場合はFTPサーバのマニュアルを参照して、該当するファイル名を確認してください。	FTPサーバ
80/TCP	Webサーバのファイル名を指定します。 IISの場合、登録済みの名前から「Web サーバー」または、「World Wide Web サービス」を選択します。 IIS以外の場合はWebサーバのマニュアルを参照して、該当するファイル名を確認してください。	Webサーバ
6001/TCP	<インストールディレクトリ>\ASP_Deploy\olfdlsv.exe	ASP配備サービス

※1:: Windows OS 上で、一時ポートが取り得る既定値の範囲です。

1.5. Windows Vista以降の対応について

1.5.1. ユーザアカウント制御(UAC)の概要

Windows Vista以降のOS仕様による影響として、「権限昇格時に表示されるUACの昇格ダイアログ」について説明します。

権限昇格時に表示されるUACの昇格ダイアログ

Windows Vista以降は既定の動作として、プログラムの権限昇格時にUACの昇格ダイアログが表示されます。

この昇格ダイアログは、マルウェア（悪質なソフトウェア）対策として、使用者の同意なしに権限が昇格するのを防止するための機能であり、プログラム側から非表示にすることはできません。

UACの昇格ダイアログを表示しないようにするには、次の方法がありますが、どちらの方法もセキュリティリスクが増加するため、「Windows セキュリティセンター」で警告されるようになります。

UACを無効にする

コントロールパネルの［ユーザーアカウント］を開きます。
［ユーザーアカウント制御の有効化または無効化］を選択します。
［ユーザーアカウント制御を使ってコンピュータの保護に役立たせる］チェックボックスをオフにします。
［OK］ボタンを押した後にマシンを再起動します。

管理者の場合に昇格ダイアログを表示しないように変更する

［ファイル名を指定して実行］または、コマンドプロンプトから secpol.msc を起動して、［ローカルセキュリティポリシー］を開きます。
左側のツリーで、［セキュリティの設定］／［ローカルポリシー］／［セキュリティオプション］を開き、右側の［ポリシー］リスト内の［ユーザーアカウント制御:管理者承認モードでの管理者に対する昇格時のプロンプト動作］をダブルクリックします。
［ローカルセキュリティの設定］タブのドロップダウンリストから［確認を要求しないで昇格する］を選択します。
［OK］ボタンを押して確定します。

UACに関する設定については、マイクロソフトの技術情報を参照してください。

[マイクロソフト TechNet > TechNet ライブラリ > Windows > Windows Vista > Windows Vista テクニカルライブラリ > Windows Vista : 展開 > Windows ユーザーアカウント制御手順ガイド] (アドレスは2012年3月のものです)
http://technet.microsoft.com/ja-jp/library/cc709691.aspx#BKMK_S3

1.5.2. ユーザアカウント制御(UAC)におけるダウンローダの挙動

ユーザアカウント制御(UAC)下における、ダウンローダの動作について説明します。

ダウンローダは、起動するユーザ権限の高さ^※1により、管理者への昇格を求められます。
- 管理者権限を持たないユーザで起動した場合
  管理者権限を持たないユーザ(標準ユーザ等)として起動するため、昇格ダイアログは表示されません。
- 管理者権限を持つユーザで起動した場合
  管理者として起動するため、昇格ダイアログが表示され、管理者として起動する許可を求められます。

※1:: ドメインユーザで運用している場合
ドメインユーザのローカルマシンに対する権限は、そのドメインユーザに付与された権限となります。

1.6. JIS2004文字の使用について

Windows XP/Windows Server 2003上でファイル名としてJIS2004の文字を使用する場合、フォントのインストールが必要になります。
以下のサイトを参照してフォントパッケージをインストールしてください。

[Windows XPおよびWindows Server 2003向けJIS2004対応 MS ゴシック & MS 明朝フォントパッケージについて] (アドレスは2012年3月のものです)
http://www.microsoft.com/japan/windows/products/windowsvista/jp_font/jis04/default.mspx

1.7. Internet Explorer 9 使用上の注意

クライアントアプリケーションのダウンロードに Internet Explorer 9 を使用し、以下の条件を満たす場合、Webブラウザ上のリンクからwtdファイルの拡張子に関連付けられたダウンローダが起動せず、通知バーにwtdファイルのダウンロードが完了したこと示す動作になります。

SmartScreen フィルターを有効にしている
インターネットに接続できない環境

これは SmartScreen フィルターによるセキュリティスキャンでファイルの安全が確認できないために発生します。

この場合には、通知バー内の[ファイルを開く]ボタンを押下してダウンローダを起動してください。
