4.27. CSVファイルを利用したSAPシステムとの連携

4.27.1. 概要

SAPシステムへの入力のシーケンスとSAPシステムからの出力のシーケンスの2つに分かれています。

SAPシステムへの入力シーケンスの場合、入力ディレクトリからCSVファイルを取得し、UserProcessor SEでCSVデータのある項目をキーに業務DBから値を取得しCSVデータの項目を置き換えます。また、別の項目はSAPへの入力データとしては不要なためキー項目と一緒に一時DBに退避しCSVデータからは削除します。編集した CSVデータを出力ディレクトリに保存します。SAPシステム側で出力されたCSVファイルを読み取り処理を行います。

出力シーケンスの場合、SAPシステムから出力されたCSVファイルをFile BCで受け、UserProcessor SEで入力シーケンス で退避したデータをCSVファイルの項目から引き当ててCSVファイルへ追加し、出力先のディレクトリへ格納します。

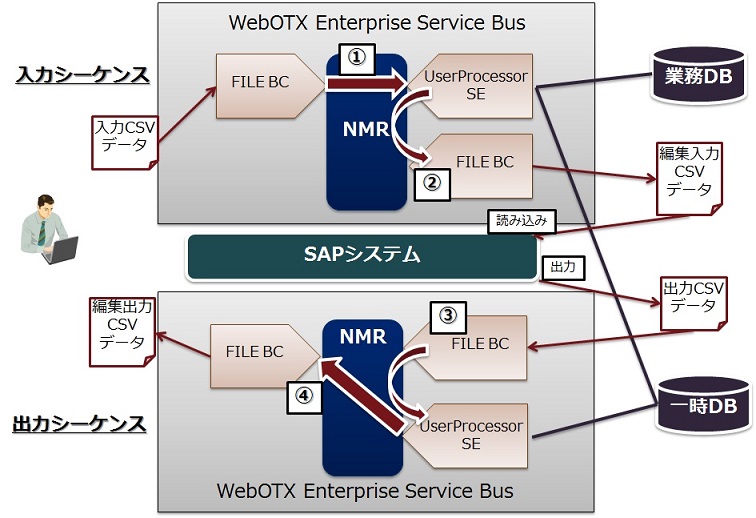

図4.27.1-1

上図の各番号に対応したデータフローが以下になります。

図4.27.1-2

4.27.2. 構成

4.27.3. 実行手順

環境構築

1. コマンドプロンプトからotxadminを起動します。

   C:\>otxadmin

2. list-domainsコマンドを実行しドメインの起動状況を確認します。


   otxadmin> list-domains
   domain1 running
   WebOTXAdmin running


   domain1がrunningとなっていればドメインは起動しています。
   もしdomain1がnot runningの場合は、start-domainコマンドでdomain1を起動します。


   otxadmin> start-domain domain1

3. ドメインの起動を確認できたら、loginコマンドでログインを行います。


   otxadmin> login --user <ユーザ名> --password <パスワード>

   domain1を6212ポート以外で運用している場合は、portオプションでポート番号を指定してください。
4. ログイン後、list-jbi-binding-componentsコマンドで各コンポーネントの起動状況を確認します。


   otxadmin> list-jbi-binding-components

    ================================
    List of Binding Components
    ================================
    Name : CORBABinding
    State: Started
    --------------------------------
    Name : FTPBinding
    State: Started
    --------------------------------
    Name : FileBinding
    State: Started
    --------------------------------
    （中略）
    --------------------------------
    Name : SOAPBinding
    State: Started
    --------------------------------


   FileBindingがstartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component FileBinding

1. 利用するDBに対して 27_create-table.sql を実行し、 テーブルとサンプルデータを作成します。
2. WebOTXにJDBCデータソースを作成します。サンプルのデフォルトはインストール時に作成される jdbc/Derby となっていますので、変更する場合は設定した内容に合わせ proj_27_CsvFile_SapCooperation_Processor.zip で定義されているJDBCデータソース名を編集します。

1. WebOTX Developer's Studioが利用できる場合
2. WebOTX Developer's Studioがなく、統合運用管理ツールが利用できる場合
3. WebOTX Developer's Studio、統合運用管理ツールいずれも利用できない場合

1. Developer's Studioを起動します。
2. ヘルプメニューからヘルプ目次をクリックします。
3. 目次から、WebOTX Guide(Enterprise Service Bus) > サンプル集を開きます。
   表からproj_27_CsvFile_SapCooperationをそれぞれクリックすることで、プロジェクトをインポートします。
4. UNIX環境で実行する場合は、File BCの設定を変更する必要があります。

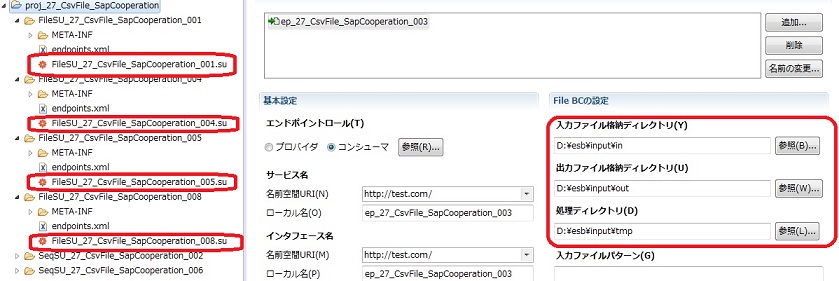

   パッケージ・エクスプローラから各File BCのFileSUをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   入力ファイル格納ディレクトリ、出力ファイル格納ディレクトリ、処理ディレクトリを適切に修正してください。




   図4.27.3-1




5. パッケージエクスプローラからプロジェクトを右クリックし、実行 > サーバーで実行 を選択します。
6. 配備先のサーバーを選択し、配備を行います。

1. 27_CsvFile_SapCooperation.zipを適当なディレクトリに保存します。
2. 統合運用管理ツールを起動します。
3. domain1を右クリックし接続を選択します。ユーザ名、パスワードを入力し接続ボタンをクリックします。

4. domain1配下のアプリケーションサーバ > ESB > サービスアセンブリを右クリックしサービスアセンブリの配備を選択します。
5. 参照ボタンから27_CsvFile_SapCooperation.zipを選択します。
   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は、アプリケーショングループとプロセスグループを指定します。
   配備ボタンを押すと配備が実行されます。
   ただしUNIX環境で実行する場合は配備ボタンでなく次へボタンを押します。

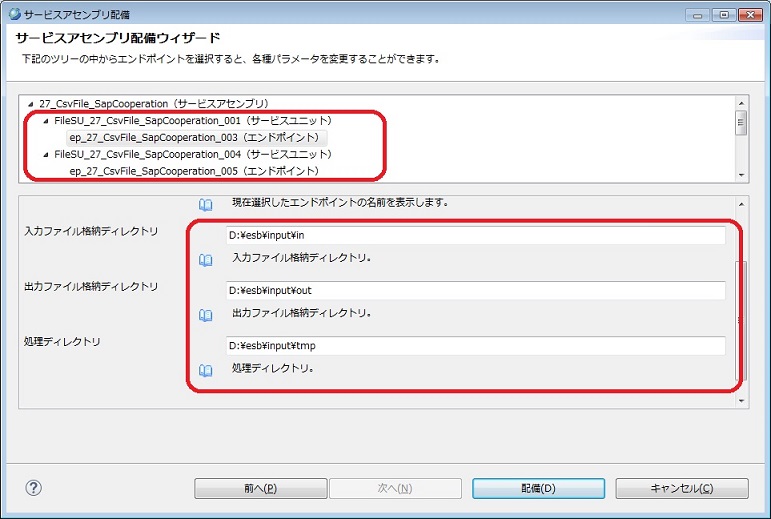

   各FileSUのエンドポイントを選択し、各ディレクトリパスを修正してください。




   図4.27.3-2





1. 27_CsvFile_SapCooperation.zipを適当なディレクトリに保存します。
2. otxadminを起動し、ログインします。
3. deploy-jbi-service-assemblyコマンドで27_CsvFile_SapCooperation.zipの配備を行います。
   WebOTX AS Express、もしくはWebOTX AS Standard/Enterpriseのスタンダードモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly <27_CsvFile_SapCooperation.zipへのパス>

   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly --apgroup <アプリケーショングループ名> --pgroup <プロセスグループ名> <27_CsvFile_SapCooperation.zipへのパス>

   ただしUNIX環境で実行する場合はmodifyオプションをtrueにし、FileSUのエンドポイントの各ディレクトリパスを修正してください。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 27_CsvFile_SapCooperationを右クリックし起動を選択します。

1. start-jbi-service-assemblyコマンドを実行します。

   otxadmin> start-jbi-service-assembly 27_CsvFile_SapCooperation

実行(入力シーケンス)

1. 27_input_data.csvをD:\esb\input\inにコピーします。
   D:\esb\input\inディレクトリにコピーしたファイルは削除されます。
   27_input_data.csvのCSVデータが編集されたファイルが D:\esb\input\outに生成されます。以下の点を確認してください。
   • CSVファイルの内容が第3カラム目のデータがLOCAL DBに設定したサンプルデータで置き換わっている。
   • CSVファイルの内容が27_input_data.csvにあった第5カラム目のデータが削除されている。
   • LOCAL DBに27_input_data.csvにあった第2カラム目と第5カラム目のデータが格納されている。

実行(出力シーケンス)

1. 27_output_data.csvをD:\esb\output\inにコピーします。
   D:\esb\output\inディレクトリにコピーしたファイルは削除されます。
   27_output_data.csvのCSVデータが編集されたファイルが D:\esb\output\outに生成されます。以下の点を確認してください。
   • CSVファイルの内容で末尾に入力シーケンスで退避した27_input_data.csvの第5カラム目のデータが 付与されている。

環境クリア

1. ウィンドウ > ビューの表示 > サーバー を選択します。
2. 表示されたサーバーのビューから配備したサービスアセンブリを右クリックし、除去を選択します。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 27_CsvFile_SapCooperationを右クリックし、
   シャットダウンを選択します。
2. シャットダウン完了後、再び27_CsvFile_SapCooperationを右クリックし配備解除を選択します。

1. shut-down-jbi-service-assemblyコマンドで27_CsvFile_SapCooperationをシャットダウンします。


   otxadmin> shut-down-jbi-service-assembly 27_CsvFile_SapCooperation

2. undeploy-jbi-service-assemblyコマンドで27_CsvFile_SapCooperationを配備解除します。


   otxadmin> undeploy-jbi-service-assembly 27_CsvFile_SapCooperation

1. D:\esb\outputディレクトリとD:\esb\inputディレクトリを削除します。

4.27.4. 注意事項

ユーザプロセッサーを編集した場合は、2.12.5. カスタマイズ用Javaクラスの追加を参照して Userprocessor SEに変更を反映してください。
