1. WebOTXの構成

この章では、WebOTX Application Serverの動作で必要とする空きポートや動作するプロセス、さらにはそれらの動作を支えるために配置されるディレクトリとファイルに関して構成を説明します。

1.1. 使用ポート番号

WebOTX Application Serverはエディションによって提供する機能が異なるため、それに応じて使用するポートの数が異なってきます。WebOTX利用者はこの節で示されるポート番号一覧を考慮しながらポートを必要とする他のソフトウェアと衝突しないようにシステム設計しなければなりません。

WebOTX Application Serverは大きく3つのサービスが存在します。それは、アプリケーションが動作する一般ドメイン、一般ドメイン群の起動・停止の管理を担う管理ドメイン、そしてStandardとEnterpriseエディションに備わるTPモニタです。

以降からは、これら3つのカテゴリに沿って使用するポート番号の一覧を示しながら各々のポートについて説明していきます。

なお、表の中で示すポート番号は既定値です。またプロパティ名とは、ドメインを作成する時に必要となるドメイン定義プロパティ・ファイルの中で用います。このファイルはWebOTXのインストール・ルートディレクトリに「<ドメイン名>.properties」ファイルとして配置されます。既存のドメイン定義プロパティ・ファイルを参照しながら確認してください。

1.1.1. 管理ドメイン

管理ドメインは「WebOTXAdmin」という名前でセットアップされます。このドメインにはアプリケーションを配備することはできません。単に一般ドメインの死活監視や起動・停止の実行を仲介するだけです。そのため、運用管理コマンドのような管理クライアント・モジュールからの運用操作を受け付けるポートのみを必要とします。

1.1.2. 一般ドメイン

一般ドメインでは、アプリケーションを動作させるための運用と実行の基盤を提供します。一般ドメインはエディション共通で適用されます。

このドメインの既定値の名称は「domain1」です。下の表はdomain1ドメインで使用する既定値のポート番号について説明します。

一般ドメインはサーバ上に複数作成することが可能です。その際はそれぞれのドメインが上記設定のすべてのポートを使用します。[ドメイン構築・基本設定ガイド > 3. ドメイン > 3.2. ドメインの作成・削除]を参照してください。

1.1.3. TPモニタ STDENT

TPモニタ機能は、WebOTX Application ServerのStandard / Enterpriseエディションで提供されます。この高信頼性基盤では、一般ドメインに加えて接続要求待ちをする固有の機能を備えます。

1.1.3.1. TPモニタ運用管理プロセスで使用するポート番号

TPモニタは、その機能の中に備わる管理プロセスが以下のポートを使用します。

1.1.4. 自動的で割り当てられる一時ポート番号に関する注意事項

一時的な通信のために利用できるポートがあります。このポートはエフェメラル(Ephemeral)ポートと呼ばれたリ、短命ポートと呼ばれます。

OSは空いているエフェメラルポートの中から自動的に割り当てて払い出しますが、そのポート番号の範囲はOSの種類によって異なります。

WebOTXで使用するポート番号が一時ポートの割り当て範囲内にあると、WebOTX Application Serverが起動する前にOSが別のプログラムにWebOTXで必要とするポート番号を一時ポートとして割り当てるケースがあります。このような状況では、WebOTXの起動が失敗するなどの問題を引き起こします。

1.1.4.1. Windowsにて一時ポートの重複を回避する方法

Windows Server 2008 / Windows Server 2008 R2 / Windows Server 2012 をご利用の場合、一時ポート番号の範囲を、WebOTXが利用するポート番号と重複しないように変更してください。

具体的な変更方法については[セットアップガイド > 2.3. インストール後の作業 > 2.3.1. Windows (WebOTX AS) > 2.3.1.2. WebOTX 使用ポート番号を一時ポート対象範囲から除外 ]の手順をご参照ください。

1.2. 動作プロセス

1.2.1. サービスプロセス

1.2.2. 管理ドメインで動作するプロセス

1.2.3. 一般ドメインで動作するプロセス

ドメインを起動すると以下のプロセスが起動します。複数ドメインを起動した場合は、同一名のプロセスが複数起動します。

1.2.4. 単体で動作するプロセス

ツールなど単独で動作可能なプロセスです。複数起動した場合は、同一名のプロセスが複数起動します。

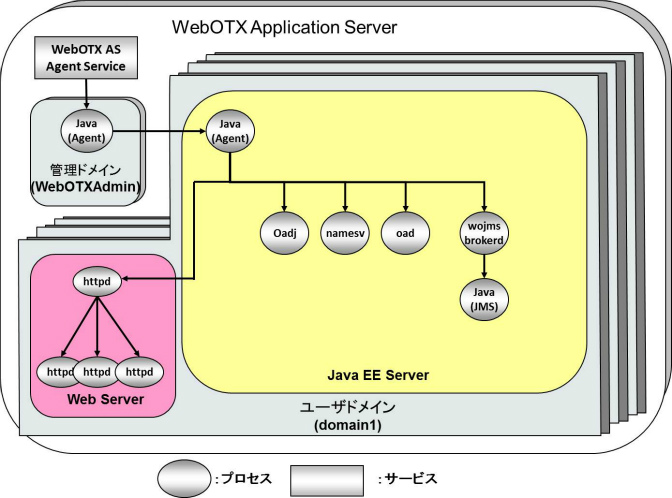

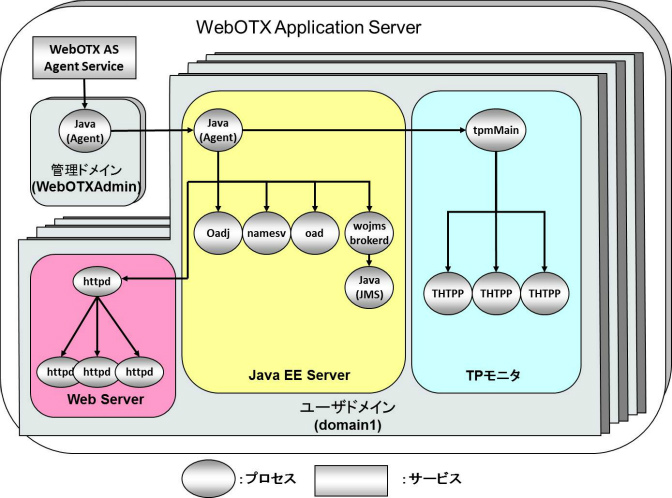

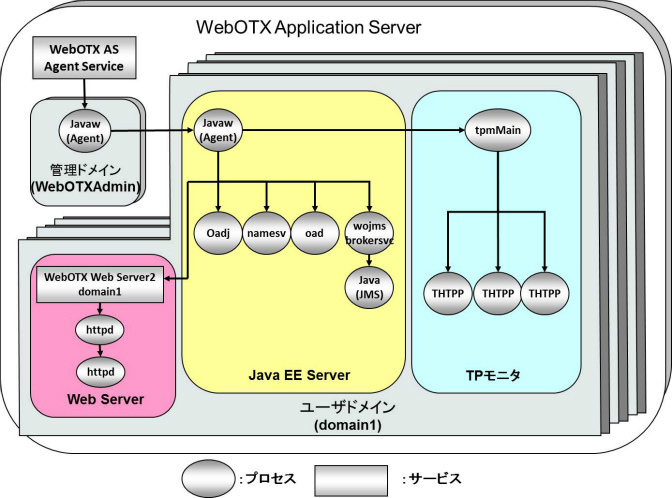

1.2.5. プロセス構成図

WebOTX Application Server のサービス(またはスクリプト)と各プロセスの関係図を以下に記します。

• Windows版
• • Express

  •
    図1.2.5-1

  • Standard / Enterprise

  •
    図1.2.5-2

• UNIX版
• • Express

  •
    図1.2.5-3

  • Standard / Enterprise

  •
    図1.2.5-4

1.3. ディレクトリ構成

1.3.1. インストールディレクトリのディレクトリ構成

WebOTXをインストールしたディレクトリ(${AS_INSTALL})のディレクトリ構成について説明します。

以下にそれぞれのディレクトリについて説明します。

• *1：インストール時にオプションとして選択した場合にインストールされます。
• *2：UNIX環境の場合は、/opt/share.necにインストールされます。
• *3：WebOTX拡張製品をインストールした場合にインストールされます。

1.3.2. ドメインルートのディレクトリ構成

ドメインのルートディレクトリ(${INSTANCE_ROOT})のディレクトリ構成について説明します。

以下にそれぞれのディレクトリについて説明します。

1.4. 設定ファイル

1.4.1. WebOTX全体に関係する構成情報ファイル

WebOTX全体に関係する各種設定ファイル(${INSTALL_ROOT}/config以下)について説明します。

1.4.2. ドメインの設定ファイル

ドメインの各種設定ファイル(${INSTANCE_ROOT}/config以下)について説明します。

1.5. ファイアウォールの例外設定

WebOTX Application Serverが動作するコンピュータが外部からの接続を許可するために、以下のプログラムやポート番号に対してファイアウォールのブロックを解除してください。
