1. 前言

1.1. 读者对象和用途

《EXPRESSCLUSTER ® X 兼容功能指南》对EXPRESSCLUSTER X 4.0 WebManager、Builder 以及EXPRESSCLUSTER Ver 8.0兼容指令相关信息等进行了说明。

1.2. 本手册的构成

1.3. EXPRESSCLUSTER X手册体系

EXPRESSCLUSTER X的手册分为以下 6 类。各指南的标题和用途如下所示。

《EXPRESSCLUSTER X 开始指南》(Getting Started Guide)

本手册的读者对象为所有的用户，对产品概要、运行环境、升级信息、现有的问题等进行了说明。

《EXPRESSCLUSTER X 安装&设置指南》(Installation and Configuration Guide)

本手册的读者对象为导入使用EXPRESSCLUSTER的集群系统的系统工程师以及导入集群系统后进行维护和操作的系统管理员，对导入使用了EXPRESSCLUSTER的集群系统后到开始操作前的必备事项进行了说明。手册按照实际导入集群系统时的顺序，对使用EXPRESSCLUSTER的集群系统的设计方法、EXPRESSCLUSTER的安装设置步骤、设置后的确认以及开始操作前的测试方法进行了说明。

《EXPRESSCLUSTER X 参考指南》(Reference Guide)

本手册的读者对象为管理员以及导入使用了EXPRESSCLUSTER的集群系统的系统工程师，对EXPRESSCLUSTER的操作步骤、各模块的功能以及疑难解答信息等进行了说明，是对《安装&设置指南》的补充。

《EXPRESSCLUSTER X 维护指南》(Maintenance Guide)

本手册的读者对象为管理员以及导入使用EXPRESSCLUSTER的集群系统后进行维护和操作的系统管理员，对EXPRESSCLUSTER的维护的相关信息进行了说明。

《EXPRESSCLUSTER X 硬件整合指南》 (Hardware Feature Guide)

本手册的读者对象为管理员以及导入使用EXPRESSCLUSTER的集群系统的系统工程师，对与特定硬件整合的功能进行了说明。是对《安装&设置指南》的补充。

《EXPRESSCLUSTER X 兼容功能指南》(Legacy Feature Guide)

本手册的读者对象为管理员以及导入使用EXPRESSCLUSTER的集群系统的系统工程师，对EXPRESSCLUSTER X 4.0 WebManager、Builder 以及EXPRESSCLUSTER Ver 8.0 兼容指令的相关信息等进行了说明。

1.4. 本手册的标记规则

在本手册中，需要注意的事项、重要的事项以及相关信息等用如下方法标记。

注解

表示虽然比较重要，但是并不会引起数据损失或系统以及机器损伤的信息。

重要

表示为避免数据损失和系统、机器损坏所必需的信息。

参见

表示参考信息的位置。

另外，在本书中使用以下标记法。

标记

使用方法

例
[ ] 方括号
在命令名的前后，
显示在画面中的字句 (对话框、菜单等) 的前后。
点击[启动]
[详细信息]对话框

命令行中的[ ] 方括号

表示括号内的值可以不予指定(可省)。

clpstat -s [-h host_name]

等宽字体(courier)

路径名、命令行、系统输出(消息、提示等)、目录、文件名、函数、参数。

c:\Program files\EXPRESSCLUSTER
等宽字体
粗体
(courier)
用户在命令提示符后实际输入的值。
输入以下内容。
clpcl -s -a
等宽字体
斜体
(courier)
用户将之替换为有效值后输入的项目。

clpstat -s [-h host_name]

1.5. 最新信息来源

关于最新的产品信息，请参考以下Web站点。

https://www.nec.com/global/prod/expresscluster/

2. WebManager的功能

本章就WebManager的功能进行说明。

本章说明的项目如下所示。

2.1. 启动WebManager

创建集群配置信息需要访问WebManager。在此首先说明WebManager的概要，之后说明访问WebManager，创建集群配置信息的方法。

注解

在ExpressCluster X 4.0之后的版本中添加或更改的功能在WebManager中无法设置和显示。

参见

关于WebManager的运行环境请参考 Web网站。

2.1.1. 何谓WebManager

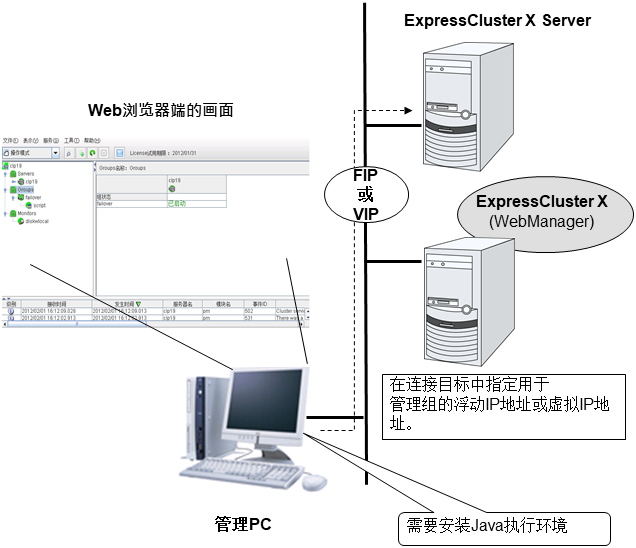

所谓WebManager ，就是通过Web 浏览器进行集群的设置及状态监视、启动/停止服务器/组以及收集集群运行日志等的功能。下图显示WebManager的概要。

EXPRESSCLUSTER Server端的WebManager 服务在启动OS的同时启动。

在从管理PC的Web浏览器连接时，URL指定为连接WebManager所使用的浮动IP地址或虚拟IP地址。这些地址将注册成为管理组的资源。不存在管理组时，也可以指定构成集群的某一服务器的实际IP地址(固定分配给该服务器的地址)进行连接，但是，此时如果连接目标服务器宕机，则将无法获取集群的状态。

2.1.2. 设置管理PC的Java执行环境

为与WebManager连接，管理用PC的 Web浏览器需要安装Java执行环境 (JTE)。关于动作认证完毕的Java执行环境，请参照Web 网站。
如管理用PC上未安装JRE，浏览器可能要求安装。
请确认JRE的版本是否已通过EXPRESSCLUSTER的WebManager进行了运行确认，判断是否需要安装。
关于在Web浏览器中嵌入Java插件的方法，请参考Web浏览器的帮助文件及Java的安装指南。
在用于连接WebManager的机器上需要添加Java的例外站点。从[控制面板]打开[Java]，向"例外站点"列表中，添加[用于WebManager连接的URL]。

2.1.3. 启动WebManager

WebManager的启动步骤如下所示。

  1. 启动Web浏览器。

  2. 在浏览器的地址栏中输入安装了EXPRESSCLUSTER Server的服务器的实际IP地址和端口号。

    注解

    Java Runtime Enviroment Version 9.0或更高版本时，可以从Java Web Start启动WebManager。通过该方式启动WebManager时，请将上述URL的main.htm改为main.jnlp。
    例) http://10.0.0.1:29003/main.jnlp
  3. 启动WebManager。

    参见

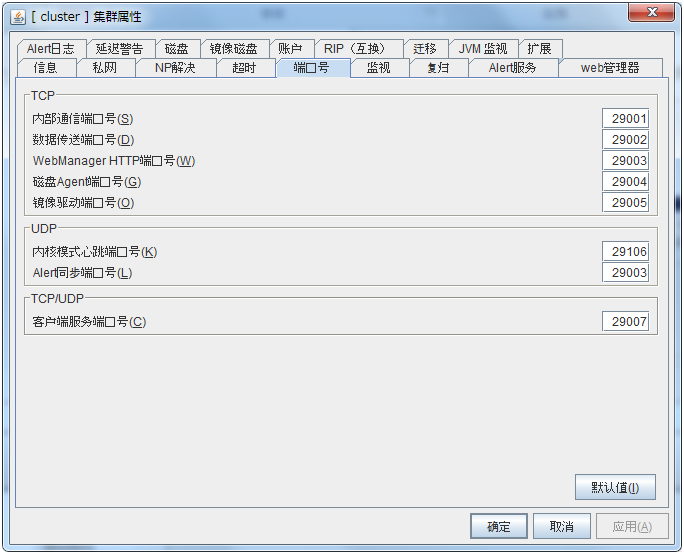

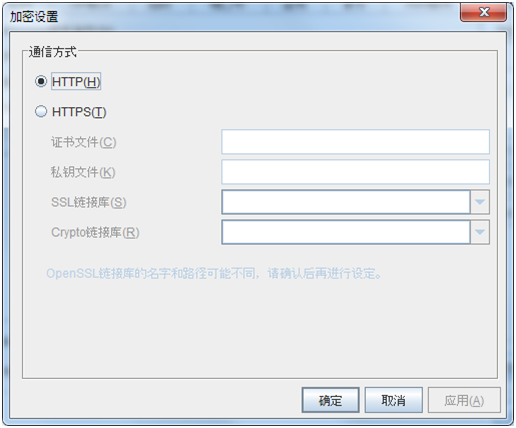

    WebManager支持加密通信(HTTPS)。关于加密通信的详细信息请参考本指南的"3. Builder的功能"-"3.11. 集群属性" -"3.11.9. Web管理器标签页"。使用加密通信时，请输入如下的地址。
    https://10.0.0.1:29003

2.2. WebManager的画面

就WebManager的画面进行说明。

注解

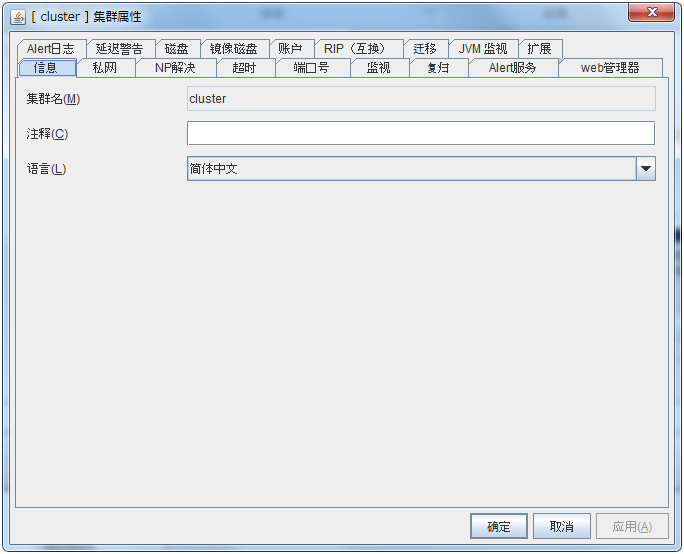

WebManager 画面中显示的语言请参考本指南的"3. Builder的功能"-"3.11. 集群属性"-"3.11.1. 信息标签页"。

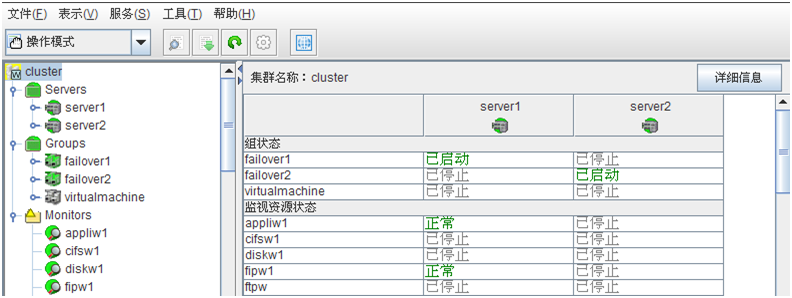

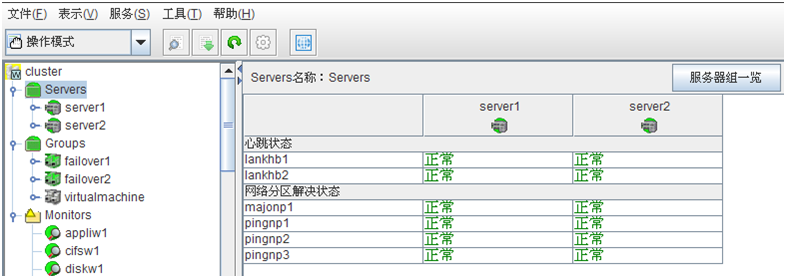

2.2.1. WebManager的主画面

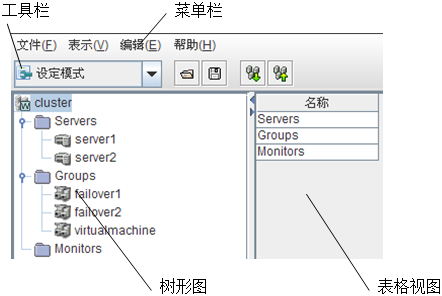

WebManager 的画面由2个工具条和3个视图构成。

菜单条

包括以下5个菜单，各菜单内容因设定模式和操作、参照模式而异。操作、参照模式下菜单中各项目将在本章后半部分进行介绍。关于设定模式，请参照下一章。

  • 文件菜单

  • 显示菜单

  • 服务菜单

  • 工具菜单

  • 帮助菜单

工具条

点击工具条中的下拉菜单或5个图标，可以执行与菜单条中部分功能相同的操作。

图标/菜单

功能

参照
操作模式

将WebManager切换到操作模式。与选择[表示]菜单中的[操作模式]的操作相同。

2.2.2. 切换WebManager的动作模式
设定模式

将WebManager切换到设定模式(在线版Builder)。与选择[表示]菜单中的[设定模式]的操作相同。

2.2.2. 切换WebManager的动作模式
参照模式

将WebManager切换到参照模式。与选择[表示]菜单中的[参照模式]的操作相同。

2.2.2. 切换WebManager的动作模式
验证模式

切换到WebManager的验证模式。与选择[表示]菜单中的[验证模式]的操作相同。

2.2.2. 切换WebManager的动作模式

执行警报查找。与选择[工具]菜单中的[查找警报]的操作相同。

2.2.3. 在WebManager中查找警报

收集日志。与选择[工具]菜单中的[集群日志收集]的操作相同。

2.2.4. 使用WebManager收集日志

执行刷新。与选择[工具]菜单中的[刷新]的操作相同。

2.2.6. 更新为最新的WebManager信息

显示选项。与选择[工具]菜单中的[选项]的操作相同。

2.2.5. 变更WebManager的画面布局
显示时刻信息。与选择[工具] 菜单中的[时刻信息]的操作相同。
更新时刻信息时，图标会改变。显示时刻信息对话框时，图标会复原。

2.2.7. 从WebManager确认时刻信息

统合管理。
与[工具]菜单中的[统合管理]的操作相同。

2.2.8. 通过WebManager启动统合管理

树形图

可以确认服务器、组资源等各集群资源状态。详情请参考"2.3. 在WebManager的树形图里确认各对象的状态"。

列表视图

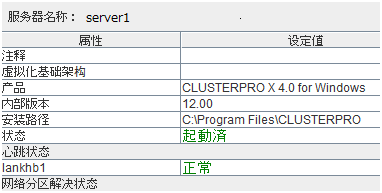

上半部分显示树形图中选择的各集群资源的信息。下半部分以列表的形式显示各服务器、各组资源、各监视资源的启动停止情况及注释。另外，选择右上角的[详细信息]按钮可以在对话框中显示更详细的信息。详情请参考"2.4. 在WebManager的列表视图中确认集群状态"。

警报视图

将EXPRESSCLUSTER运行状况作为信息显示。详情请参考"2.5. 在WebManager中确认警报" 。

2.2.2. 切换WebManager的动作模式

WebManager有以下4种动作模式。

  • 操作模式
    可参照和操作集群状态的模式。
    选择[表示]菜单中的[操作模式]，或点击工具条中下拉菜单的操作模式图标(操作模式)，则切换到操作模式。但，WebManager启动时使用参照模式专用密码登录，以及从以操作受到限制的方式登录的客户端连接到WebManager时，不能切换到操作模式。
  • 参照模式
    只能浏览集群状态，不能进行操作的模式。
    选择[表示]菜单中的[参照模式] ，或点击工具条中下拉菜单的操作模式图标(参照模式)，则切换到参照模式。

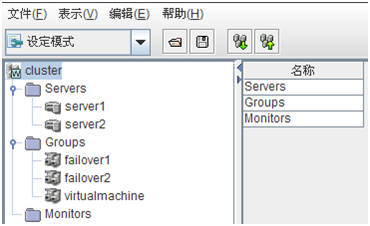

  • 设定模式

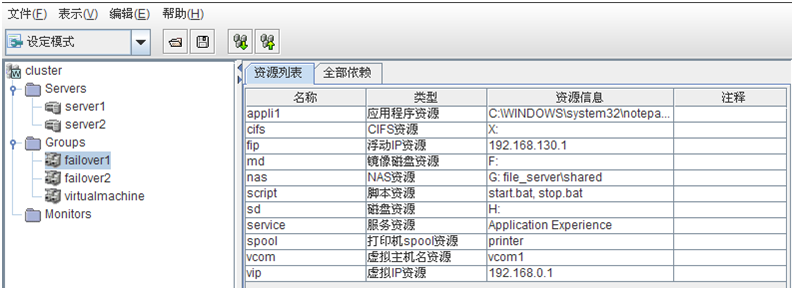

    可构建集群、更改设置的模式。设定模式中的WebManager称为在线版Builder。关于设定模式的动作，请参照下一章。
    选择[表示]菜单中的[设定模式]，或点击工具条中下拉菜单的操作模式图标(设定模式)，则切换到设定模式。但，从以操作受到限制的方式登录的客户端连接到WebManager时，不能切换到设定模式。
  • 验证模式

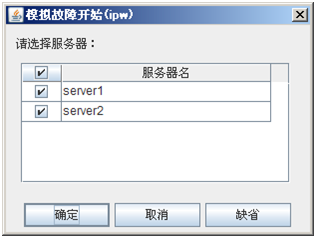

    使任意的监视器资源发生/解除模拟障碍的模式。
    选择[表示]菜单中的[验证模式]，或点击工具条中的下拉菜单中的 [验证模式] ()，则切换到验证模式。但是，从以操作受到限制的方式登录的客户端连接到WebManager时，不能切换到验证模式。
    此外，从验证模式切换到其他模式时，会显示「要解除所有监视的模拟异常状态吗？」的对话框。选择「是」时，所有模拟故障状态的监视器资源会返回通常的监视状态中。选择「否」时，模拟异常状态的监视器资源就会在维持模拟异常的状态下切换到其他模式。

    注解

    在WebManager 的 [操作模式] [参照模式] [验证模式]下显示弹出画面的状态中，切换至 [设置模式] 时，就会结束打开的弹出画面。
    弹出画面中执行的操作会继续被执行。

2.2.3. 在WebManager中查找警报

可以使用WebManager查找警报。在只想参考特定种类警报等情况下使用方便。

注解

关于警报日志请结合第65页的"在WebManager中确认警报" 进行参考。

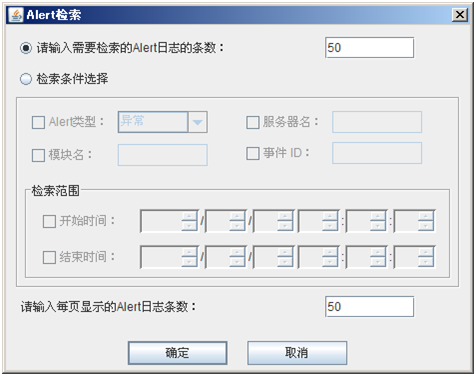

执行查找警报时，点击[工具]菜单中的[查找警报]或工具条中的查找警报图标( )。显示设置警报日志的查找条件的画面。

只想以指定数量的历史警报为查找对象时：

  1. 选择[请输入需要检索的Alert日志的条数]。

  2. 输入查找警报数，点击[确定]则会显示指定数的历史警报。

注解

可以输入的最大警报件数在Builder的[属性] — [Alert日志] — [保存最大Alert记录数]中可以进行设置。

想指定查找条件查找时:

  1. 选择[检索条件选择]。

  2. 在各字段中设置查找条件，执行查找。

  • 在[Alert 类型]中选择想要显示的警报类型。

  • 在[模块名]中输入想要显示警报的模块类型。
    可以输入的值如下。

    模块名

    范畴

    pm

    EXPRESSCLUSTER整体

    rc

    组/资源相关内容

    rm

    监视资源相关内容

    nm

    心跳资源相关内容

    lankhb

    内核模式心跳资源

    bmchb

    BMC心跳资源

    disknp

    磁盘网络分区解决资源

    fip

    浮动IP资源

    vcom

    虚拟计算机名资源

    ddns

    动态DNS资源

    ddnsw

    动态DNS监视资源

    vip

    虚拟IP资源

    cifs

    CIFS资源

    diskw

    磁盘RW监视资源

    sdw

    磁盘TUR监视资源

    hdtw

    共享型镜像磁盘TUR监视资源

    db2

    DB2监视资源

    db2w

    DB2监视资源

    ftp

    FTP监视资源

    ftpw

    FTP监视资源

    http

    HTTP监视资源

    httpw

    HTTP监视资源

    imap4

    IMAP4监视资源

    imap4w

    IMAP4监视资源

    odbc

    ODBC监视资源

    odbcw

    ODBC监视资源

    oracle

    Oracle监视资源

    oraclew

    Oracle监视资源

    otx

    WebOTX监视资源

    otxw

    WebOTX监视资源

    pop3

    POP3监视资源

    pop3w

    POP3监视资源

    psql

    PostgreSQL监视资源

    psqlw

    PostgreSQL监视资源

    smtp

    SMTP监视资源

    smtpw

    SMTP监视资源

    sqlserver

    SQL Server监视资源

    sqlserverw

    SQL Server监视资源

    tux

    Tuxedo监视资源

    tuxw

    Tuxedo监视资源

    was

    Websphere监视资源

    wasw

    Websphere监视资源

    wls

    Weblogic监视资源

    wlsw

    Weblogic监视资源

    jra

    JVM监视资源

    jraw

    JVM监视资源

    sraw

    系统监视资源

    psw

    进程名监视资源

    diskperf

    磁盘的性能信息管理模块

    diskagent

    磁盘Agent相关内容

    sdfunc

    磁盘功能相关内容

    mdadmn

    镜像磁盘相关内容

    hdadmn

    共享型镜像磁盘相关内容

    armcmd

    互换命令

    event

    事件日志

    lcns

    License相关内容

    logcmd

    消息输出命令

    ptun

    参数调优相关内容

    lamp

    网络警告灯通知相关内容

    mail

    邮件通知相关内容

    userw

    用户空间监视资源

    • 在[服务器名]中输入想要显示警报的服务器。

      • 在[事件ID]中输入想要显示的事件ID。
        关于事件ID，请参考《参考指南》中的"错误消息一览表"

      • 以事件发生时间为查找条件时，输入[开始时间]和[结束时间]的值。

  1. 每一页显示的查找结果的警报数可以在[请输入每页显示的Alert日志条数:]里指定，点击[确定]。查找结果以发生时间为基准，按降序显示。

  2. 在多个页面里显示查找结果时，点击[上一页]、[下一页]、[跳转]按钮移动。

2.2.4. 使用WebManager收集日志

点击[工具]菜单中的[集群日志收集]或工具条中的集群日志收集图标( )，则显示日志收集对话框。

Check box

选择收集日志服务器。打开日志收集服务器复选框。

模式

选择收集的信息。日志的收集类型可指定为type1 ~4。

type1

type2

type3

type4

  1. 默认收集信息

○

○

○

×

  1. Windows错误报告

○

○

○

○

  1. Watson日志

○

○

○

○

  1. 用户转储

○

○

×

×

  1. 诊断程序报告

○

○

×

×

  1. Registry

○

○

○

×

  1. 脚本

○

○

○

×

  1. ESMPRO/AC、ESMPRO/UPSC的日志

○

○

○

×

  1. HA的日志

×

○

×

×

关于(1)~(9)的收集内容，请参考《参考指南》的"EXPRESSCLUSTER命令参考"的"收集日志(clplogcc命令)"。

[确定]按钮

显示开始日志收集的[日志收集进度]对话框。

[取消]按钮

关闭此对话框。

[信息]按钮

显示各模式的信息。

[缺省]按钮

将服务器选择和模式选择恢复默认值。

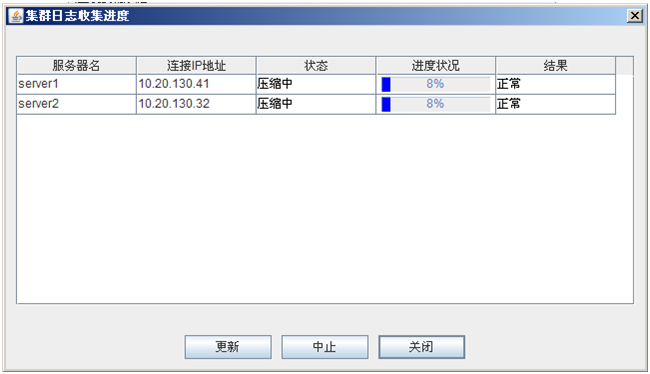

[日志收集进度]对话框

[更新]按钮

将[日志收集进度]对话框更新为最新状态。

[中止]按钮

中止日志收集。

[关闭]按钮

关闭[日志收集进度]对话框。日志收集继续运行。
此时标题视图的[日志收集]在[进度状况]里显示变化。
要再次显示[日志收集进度]时，请点击[进度状况]。

日志收集結果

结果

说明

正常

成功。

中止

用户中止日志收集。

无效参数

可能发生内部错误。

通信错误

发生连接错误。

超时

处理时发生超时。

收集忙

服务器处于繁忙状态。

压缩错误

文件压缩时发生错误。

文件I/O错误

文件不存在。

剩余容量不足

磁盘中没有空余容量。

其他异常

由于其他错误导致失败。

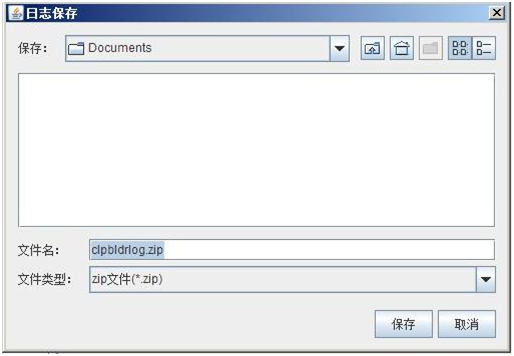

日志收集完成时显示文件保存对话框，请在适当的地方下载日志。

注解

如果持续此状态超过10分钟，将有可能无法正常下载。

注解

如果在日志收集中显示其他的模态对话框，则无法显示日志收集的文件保存对话框。要显示日志收集的文件保存对话框，请关闭其他的模态对话框。

注解

日志文件尺寸超过2GB的情况，根据压缩格式规范,日志收集会失败。请调整日志收集对象，或者更改日志收集模式。

2.2.5. 变更WebManager的画面布局

点击划分各视图的拆分条按钮、或者牵动拆分条都可以变更WebManager的画面设计。这在只想显示特定视图等时便于使用。
所谓拆分条，是指分隔WebManager各视图

的工具条，选择，则最大化显示其视图，选择，则隐藏其视图。

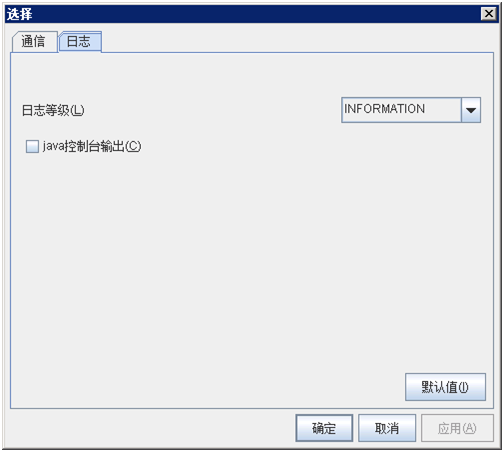

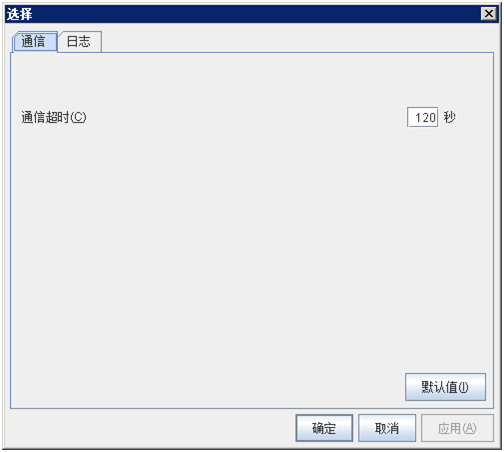

要变更表示项目数时，点击[工具]菜单的[选项]，或单击工具栏的选择图标()。
会出现下图的对话框，确认希望表示的项目。

2.2.6. 更新为最新的WebManager信息

刷新WebManager中显示的信息时，点击[工具]菜单中的[刷新]或工具条中的刷新图标( )。

注解

如果WebManager的客户端数据更新方法设置为Polling，则WebManager显示的内容会定期更新，即使状态发生了变化也不会立刻显示最新状态。若要显示最新内容，请在执行操作后点击刷新图标()或[工具]菜单中的[刷新]。
WebManager的自动更新间隔可以在Builder的[集群属性]—[Web管理器]标签页—[调整]按钮—[画面数据更新间隔]中调节。
出现无法与连接目标通信、以及无法在连接目标运行EXPRESSCLUSTER本体等情况时，用灰色显示一部分对象。

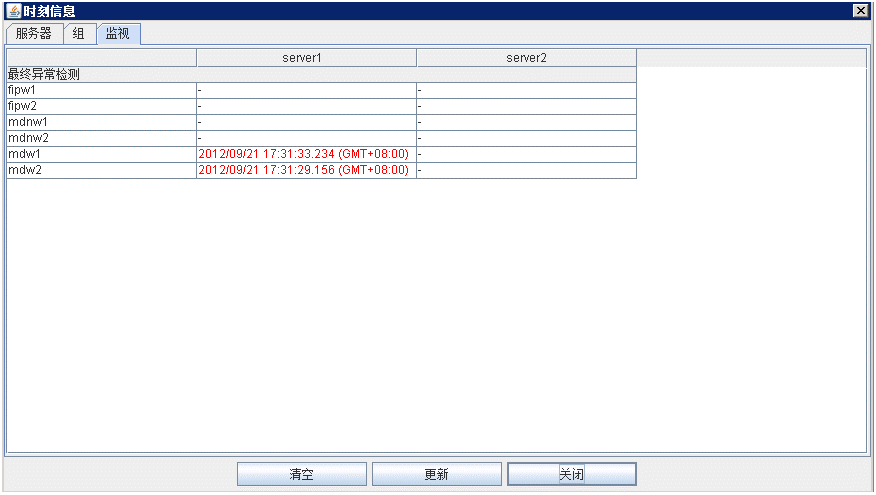

2.2.7. 从WebManager确认时刻信息

从WebManager 确认时刻信息，请点击[工具] 菜单的 [时刻信息]、或者工具栏的时刻信息图标 []。

显示在服务器标签页的时刻信息

  • 加入集群
    显示各服务器参加集群的最近时刻。

显示在组标签页的时刻信息

  • 最终激活
    显示失效切换组在各服务器上最后激活的时刻。
  • 最终激活异常
    显示组资源在各服务器上最后检查出激活异常的时刻。
  • 最终非激活
    显示失效切换组在各服务器上最后非激活的时刻。
  • 最终非激活异常
    显示组资源在各服务器上最后检查出非激活异常的时刻。

显示在监视器标签页的时刻信息

  • 最终异常检查
    显示各监视器资源在各服务器上从正常状态到异常状态的最后迁移的时刻。

注解

消息接收监视资源除外。

[清空] 按钮

删除显示的标签页的时刻信息。

[更新] 按钮

重新获取所有的标签页的时刻信息。

[关闭] 按钮

关闭时刻信息对话框。

注解

WebManager的[客户数据更新方法] 设置为[Polling]的环境下、点击当前画面的[清空]按钮时工具栏的时刻情报信息图标会亮起，但是对集群来说是正常现象。

2.2.8. 通过WebManager启动统合管理

要从WebManager启动统合管理，点击[工具]菜单的[统合管理]，或者点击工具栏的统合管理图标()。

2.2.9. 在WebManager中进行集群服务操作

在WebManager 中进行集群服务操作时，在[服务] 菜单中选择以下各个项目。

  • 集群暂停
    暂停集群。只有集群内所有服务器都为启动状态时才可以选择。完成集群挂起后，WebManager的树形图中显示[挂起]。
  • 集群复原
    重启已暂停的集群。只有集群内所有服务器都为暂停状态时才可以选择。
  • 集群开始
    启动集群。只有集群为停止状态才可以选择。
  • 集群停止
    停止集群。只有集群为启动状态才可以选择。完成集群停止后，WebManager的树形图中显示[停止]。
  • 重启管理器
    重新启动管理器。

2.2.10. 通过WebManager确认权限

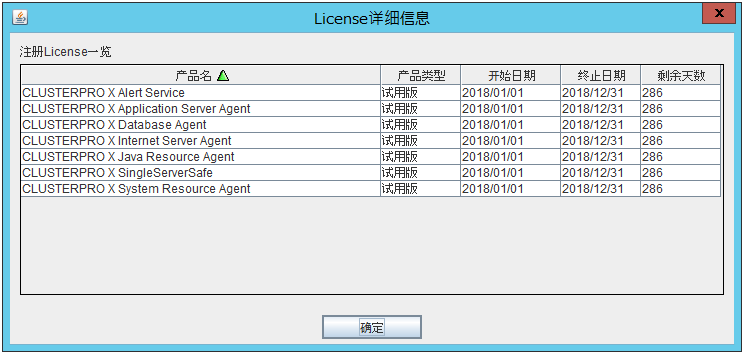

通过WebManager确认License时，点击[帮助]菜单中的[License信息]。

登录License列表

显示已登录的连接目标服务器的License。
在列表中选择列表名可以对各个项目进行排序。
默认状态下以[产品名]的升序排列。

注解

如果License中包含多个License，它们将分别显示。

[OK] 按钮

关闭权限信息对话框。

2.3. 在WebManager的树形图里确认各对象的状态

WebManager画面中能够从视觉上确认构成集群各对象的状态。以下为该步骤。

  1. 启动WebManager。

  2. 画面左侧显示树形图。可以根据各对象的图标形状和颜色进行确认。

    注解

    树形图根据EXPRESSCLUSTER的版本和并用可选产品的不同而不同。

2.3.1. 在WebManager树形图中显示的各对象颜色

各对象颜色包含如下含义。

No.

图标

状态

说明

1

集群

正常

所有服务器、组资源、监视资源状态正常

警告

集群内存在异常或者警告状态的服务器、组资源、监视资源

异常

所有服务器状态异常，或者所有服务器宕机

2

所有服务器

正常

启动所有的服务器

警告

集群内存在宕机服务器，或者保留状态的服务器

不明

无法获取信息

3

可用服务器

已启动

服务器运行正常

保留(网络分区未解决)

因磁盘网络分区解决资源状态异常，处于无法网络分区解决的状态

保留(宕机后重启)

服务器在集群停止、集群关机以外情况下被关闭，服务器处于启动状态

已停止/不明

服务器宕机/无法获取信息

4
特定服务器
(虚拟机)

已启动

服务器正常启动

保留(网络分区未解决)

由于磁盘网络分区解决资源处于异常状态，网路分区呈未解决状态

保留(宕机后重新启动)

服务器由于执行集群停止、集群关闭操作以外的原因导致关闭后启动服务器的状态

已停止/不明

服务器已停止/信息无法取得

5
内核模式
心跳资源

正常

能够和所有的服务器通信

警告

存在无法通信的服务器

异常

运行不正常

不明

无法获取状态

未使用

无法登录心跳资源

6

BMC 心跳资源

正常

可与所有的服务器通信

警告

存在不能通信的服务器

异常

运行不正常

不明

无法获取状态

未使用

没有登录心跳资源

7

Disk 网络分区解决资源

正常

所有服务器状态正常

警告

存在状态异常的服务器

异常

运行不正常

不明

无法获取状态

未使用

无法登录磁盘网络分区解决资源

8

COM 网络分区解决资源

正常

所有服务器状态正常

警告

存在状态异常的服务器

异常

运行不正常

不明

无法获取状态

未使用

无法登录COM网络分区解决资源

9

Ping 网络分区解决资源

正常

所有服务器状态正常

警告

存在状态异常的服务器

异常

运行不正常

不明

无法获取状态

未使用

无法登录Ping网络分区解决资源

10

多数决定网络分区解决资源

正常

所有服务器状态正常

警告

存在状态异常的服务器

异常

运行不正常

不明

无法获取状态

未使用

无法登录多数决定网络分区解决资源

11

所有组

正常

所有组无异常

警告

有的组发生异常

异常

所有的组都异常

不明

无法获取状态

12

特定组

已启动

组启动中

异常

组状态异常

已停止/不明

组停止中/无法获取信息

13

应用程序资源

已启动

应用程序资源启动中

异常

应用程序资源状态异常

已停止/不明

应用程序资源停止中/无法获取信息

14

浮动IP资源

已启动

浮动IP资源启动中

异常

浮动IP资源状态异常

已停止/不明

浮动IP资源停止中/无法获取信息

15

镜像磁盘资源

已启动

镜像磁盘资源启动中

异常

镜像磁盘资源状态异常

已停止/不明

镜像磁盘资源停止中/无法获取信息

16

注册表同步资源

已启动

Registry同步资源启动中

异常

Registry同步资源状态异常

已停止/不明

Registry同步资源停止中/无法获取信息

17

脚本资源

已启动

脚本资源启动中

异常

脚本资源状态异常

已停止/不明

脚本资源停止中/无法获取信息

18

磁盘资源

已启动

磁盘资源启动中

异常

磁盘资源状态异常

已停止/不明

磁盘资源停止中/无法获取信息

19

服务资源

已启动

服务资源启动中

异常

服务资源状态异常

已停止/不明

服务资源停止中/无法获取信息

20

打印机 spooler 资源

已启动

打印机 Spooler资源启动中

异常

打印机 Spooler资源状态异常

已停止/不明

打印机 Spooler资源停止中/无法获取信息

21

虚拟计算机名资源

已启动

虚拟计算机名资源启动中

异常

虚拟计算机名资源状态异常

已停止/不明

虚拟计算机名资源停止中/无法获取信息

22

虚拟IP资源

已启动

虚拟IP资源启动中

异常

虚拟IP资源状态异常

已停止/不明

虚拟IP资源停止中/无法获取信息

23

CIFS 资源

已启动

CIFS资源启动中

异常

CIFS资源状态异常

已停止/不明

CIFS资源停止中/无法获取信息

24

NAS资源

已启动

NAS资源启动中

异常

NAS资源状态异常

已停止/不明

NAS资源停止中/无法获取信息

25

共享型镜像磁盘资源

已启动

共享型镜像磁盘资源启动中

异常

共享型镜像磁盘资源状态异常

已停止/不明

共享型镜像磁盘资源停止/无法获取信息

26

虚拟机资源

已启动

虚拟机资源启动中

异常

虚拟机资源状态异常

已停止/不明

虚拟机资源停止中/无法获取信息

27

动态DNS资源

已启动

动态DNS资源启动中

异常

动态DNS资源状态异常

已停止/不明

动态DNS资源停止中/无法获取信息

28

AWS Elastic IP资源

已启动

AWS Elastic IP资源启动中

异常

AWS Elastic IP资源状态异常

已停止/不明

AWS Elastic IP资源停止中/无法获取信息

29

AWS 虚拟IP资源

已启动

AWS 虚拟IP资源启动中

异常

AWS 虚拟IP资源状态异常

已停止/不明

AWS 虚拟IP资源停止中/无法获取信息

30

AWS DNS资源

已启动

AWS DNS资源启动中

异常

AWS DNS资源状态异常

已停止/不明

AWS DNS资源停止中/无法获取信息

31

Azure 探头端口资源

已启动

Azure 探头端口资源启动中

异常

Azure 探头端口资源状态异常

已停止/不明

Azure 探头端口资源停止中/无法获取信息

32

Azure DNS资源

已启动

Azure DNS资源启动中

异常

Azure DNS资源状态异常

已停止/不明

Azure DNS资源停止中/无法获取信息

33

监视整体 1

正常

所有的监视资源无异常

警告

有发生异常的监视资源，或者有处于监视暂停状态的服务器

异常

所有的监视资源异常

[正常(模拟故障中)]

除处于[正常]状态以外，还被设置为模拟异常。

[警告(模拟故障中)]

除处于[警告]状态以外，还被设置为模拟异常。。

[异常(模拟故障中)]

除处于[异常]状态以外，还被设置为模拟异常。

[正常(抑制复归动作中]

处于复归动作被抑制的[正常]状态。

[警告(抑制复归动作中]

处于复归动作被抑制的[警告]状态。

[异常(抑制复归动作中]

处于复归动作被抑制的[异常]状态。

[正常(模拟故障中＋抑制复归动作中]

除处于复归动作被抑制的[正常]状态以外，还被设置为模拟异常。

[警告(模拟故障中＋抑制复归动作中]

除处于复归动作被抑制的[警告]状态以外，还被设置为模拟异常。

[异常(模拟故障中＋抑制复归动作中]

除处于复归动作被抑制的[异常]状态以外，还被设置为模拟异常。

不明

无法获取信息

34

应用程序监视资源 2

正常

应用程序运行正常

警告

有处于监视暂停状态的服务器

异常

应用程序发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

35

磁盘RW监视资源 2

正常

磁盘无异常

警告

有发生异常的监视资源，或者有处于监视暂停状态的服务器

异常

在所有的服务器上，磁盘发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

36

浮动IP监视资源 2

正常

浮动IP运行正常

警告

有处于监视暂停状态的服务器

异常

浮动IP发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

37

IP监视资源 2

正常

监视目标IP地址无异常

警告

有无法和监视目标IP地址通信的服务器，或者是有处于监视暂停状态的服务器

异常

所有的服务器内无法和监视目标IP地址通信

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

38

镜像连接监视资源

正常

镜像磁盘连接运行正常

警告

有发生镜像磁盘连接异常的服务器，或者有处于监视暂停状态的服务器

异常

在两个服务器上发生镜像磁盘连接异常

不明

无法获取信息

39

镜像磁盘监视资源

正常

镜像磁盘运行正常

警告

镜像复归中有监视暂停状态的服务器

异常

镜像磁盘中发生异常，是镜像复归必需的状态

不明

无法获取信息

40

NIC Link Up/Down监视资源 2

正常

监视的NIC上无异常

警告

有在监视的NIC上发生异常的服务器，或者有处于监视暂停状态的服务器

异常

所有的服务器内监视的NIC中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

41

多任务监视资源 2

正常

Multi-Target监视资源运行正常

警告

有处于监视暂停状态的服务器，或者在Multi-Target监视资源上登录的其中一个监视资源异常

异常

Multi-Target中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

42

注册表同步监视资源 2

正常

Registry同步运行正常

警告

有处于监视暂停状态的服务器

异常

Registry同步中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

43

磁盘TUR监视资源 2

正常

磁盘无异常

警告

有磁盘上发生异常的服务器，或者有处于监视暂停状态的服务器

异常

在所有的服务器上，磁盘发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

44

服务监视资源 2

正常

服务运行正常

警告

有处于监视暂停状态的服务器

异常

服务中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

45

打印机spooler 监视资源 2

正常

打印机 Spooler监视运行正常

警告

有处于监视暂停状态的服务器

异常

打印机 Spooler中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

46

虚拟计算机名监视资源 2

正常

虚拟计算机名运行正常

警告

有处于监视暂停状态的服务器

异常

虚拟计算机名中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

47

虚拟IP监视资源 2

正常

虚拟IP运行正常

警告

有处于监视暂停状态的服务器

异常

虚拟IP中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

48

CIFS监视资源 2

正常

CIFS运行正常

警告

有处于监视暂停状态的服务器

异常

CIFS中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

49

NAS监视 2

正常

NAS运行正常

警告

有处于监视暂停状态的服务器

异常

NAS中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

50

共享型镜像磁盘 监视资源

正常

共享型镜像磁盘运行正常

警告

有处于镜像复归中或监视暂停状态的服务器

异常

共享型镜像磁盘发生异常，需要镜像复归

不明

无法获取信息

51

共享型镜像磁盘TUR监视 2

正常

磁盘没有异常

警告

有磁盘中发生异常或监视暂停状态的服务器

异常

所有服务器的磁盘都发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

52

自定义监视 2

正常

通过监视脚本，没有查出异常

警告

有处于监视暂停状态的服务器，或者在始终监视的服务器中查出有一部分服务器异常

异常

查出监视脚本中有异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

53

虚拟机监视资源

正常

虚拟机运行正常

警告

虚拟机中有发生异常的服务器，或者状态为监视暂停的服务器

异常

虚拟机发生异常

不明

无法获取信息

54

消息接收监视资源

正常

没有接收到异常发生通知

警告

请更改成"有收到异常发生通知的服务器或处于监视暂停状态的服务器"

异常

接收到异常发生通知

不明

无法获取信息

55

DB2监视 2

正常

DB2运行正常

警告

有处于监视暂停状态的服务器

异常

DB2中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

56

FTP监视 2

正常

FTP运行正常

警告

有处于监视暂停状态的服务器

异常

FTP中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

57

HTTP监视 2

正常

HTTP运行正常

警告

有处于监视暂停状态的服务器

异常

HTTP中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

58

IMAP4监视 2

正常

IMAP4运行正常

警告

有处于监视暂停状态的服务器

异常

IMAP4中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

59

ODBC监视 2

正常

ODBC运行正常

警告

有处于监视暂停状态的服务器

异常

ODBC中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

60

Oracle监视 2

正常

Oracle运行正常

警告

有处于监视暂停状态的服务器

异常

Oracle中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

61

POP3监视 2

正常

POP3运行正常

警告

有处于监视暂停状态的服务器

异常

POP3中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

62

PostgreSQL监视 2

正常

PostgreSQL运行正常

警告

有处于监视暂停状态的服务器

异常

PostgreSQL中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

63

SMTP监视 2

正常

SMTP运行正常

警告

有处于监视暂停状态的服务器

异常

SMTP中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

64

SQL Server监视 2

正常

SQL Server运行正常

警告

有处于监视暂停状态的服务器

异常

SQL Server中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

65

Tuxedo监视 2

正常

Tuxedo运行正常

警告

有处于监视暂停状态的服务器

异常

Tuxedo中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

66

Websphere监视 2

正常

WebSphere运行正常

警告

有处于监视暂停状态的服务器

异常

WebSphere中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

67

Weblogic监视 2

正常

WebLogic运行正常

警告

有处于监视暂停状态的服务器

异常

WebLogic中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

68

WebOTX监视 2

正常

WebOTX运行正常

警告

有处于监视暂停状态的服务器

异常

WebOTX中发生异常

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

69

JVM监视 2

正常

JavaVM运行正常

警告

有处于监视暂停状态的服务器

异常

JavaVM的负载超过了设置值

[模拟故障中]

使其发生模拟异常。

不明

无法获取信息

70

系统监视 2

[正常]

System Resource Agent 运行正常

[警告]

有处于监视暂停状态的服务器

[异常]

System Resource Agent中发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

71

进程名监视资源 2

[正常]

所指定的进程运行正常

[警告]

有处于监视暂停状态的服务器

[异常]

停止所指定的进程

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

72

用户空间监视资源 2

[正常]

用户空间无异常

[警告]

用户空间中有发生异常的服务器，或者状态为监视暂停的服务器

[异常]

所有服务器上用户空间发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

73

动态DNS监视资源

[正常]

动态DNS监视资源运行正常

[警告]

有处于监视暂停状态的服务器

[异常]

动态DNS监视资源发生异常

[不明]

无法获取信息

74

AWS Elastic IP监视资源 2

[正常]

AWS Elastic IP监视资源运行正常

[警告]

有获取AWS CLI命令的响应时失败的服务器、或有处于监视暂停状态的服务器

[异常]

AWS Elastic IP监视资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

75

AWS 虚拟IP监视 2

[正常]

AWS 虚拟IP监视资源运行正常

[警告]

有获取AWS CLI命令的响应时失败的服务器、或有处于监视暂停状态的服务器

[异常]

AWS 虚拟IP监视资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

76

AWS AZ监视 2

[正常]

AWS AZ监视资源运行正常

[警告]

有获取AWS CLI命令的响应时失败的服务器、或有处于监视暂停状态的服务器

[异常]

AWS AZ监视资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

77

AWS DNS监视 2

[正常]

AWS DNS资源运行正常

[警告]

有处于监视暂停状态的服务器

[异常]

AWS DNS资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

78

Azure 探头端口监视资源

[正常]

Azure 探头端口监视资源运行正常

[警告]

有在监视对象的Azure 探头端口资源处发生等待探头端口超时的服务器、或有处于监视暂停状态的服务器

[异常]

Azure 探头端口监视资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

79

Azure 负载均衡器监视 2

[正常]

Azure 负载均衡器监视资源运行正常

[警告]

有处于监视暂停状态的服务器

[异常]

Azure 负载均衡器监视资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息

80

Azure DNS监视 2

[正常]

Azure DNS资源运行正常

[警告]

有处于监视暂停状态的服务器

[异常]

Azure DNS资源发生异常

[模拟故障中]

使其发生模拟异常。

[不明]

无法获取信息
1

抑制监视资源异常时的复归动作时，在monitor的旁边显示"Recovery Action Disabled"。并且，如果存在发生了模拟故障的监视资源时，则显示为"Failure Verification"。

2(1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20,21,22,23,24,25,26,27,28,29,30,31,32,33,34,35,36,37,38,39,40)

发生模拟故障时，显示为"Dummy Failure"。

2.3.2. 从WebManager可以执行的操作

可以通过右键点击[(1)集群整体] 、[(3)特定服务器]、[(10)特定组]及[(24)虚拟机资源]，对集群进行操作。

集群全体的对象

右键点击鼠标，显示下列菜单。
  • 关机
    关闭所有运行中的服务器。选择后显示下列确认对话框。
    但是，无法关闭与现WebManager所连接服务器通信不畅的服务器(所有的LAN心跳资源为已停止的服务器)。
  • 重启
    重启所有运行中的服务器。选择后显示下列确认对话框。
  • 服务
    选择后在快捷菜单中显示[暂停集群]、[恢复集群]、[启动集群]、[停止集群]、[重启管理器]。

服务器对象

右键点击鼠标，显示下列菜单。
  • 镜像磁盘列表

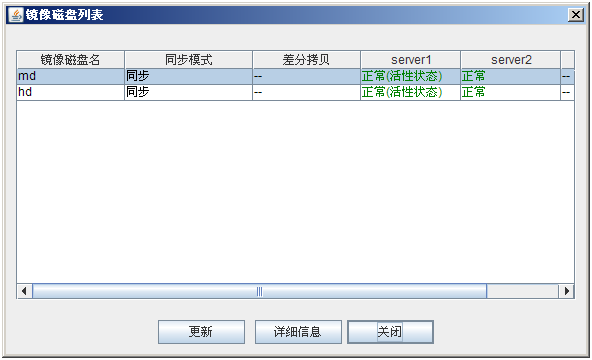

    选择后显示下列镜像磁盘列表对话框，显示所有的镜像磁盘资源和共享型镜像磁盘资源列表。
    • 详细信息 (启动Mirror Disk Helper)

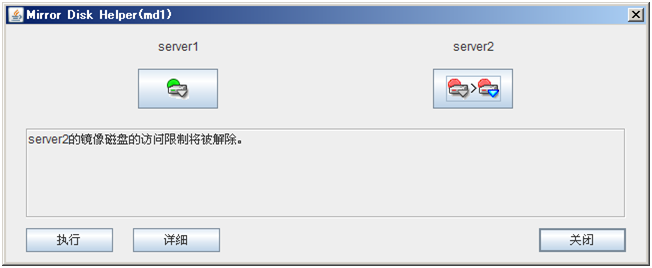

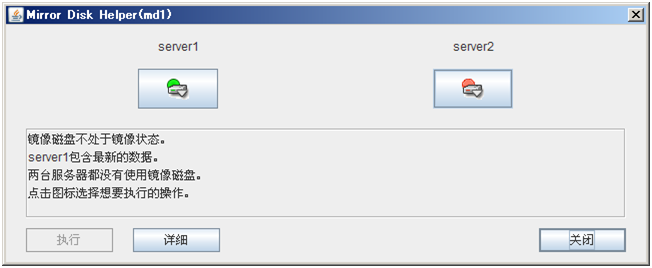

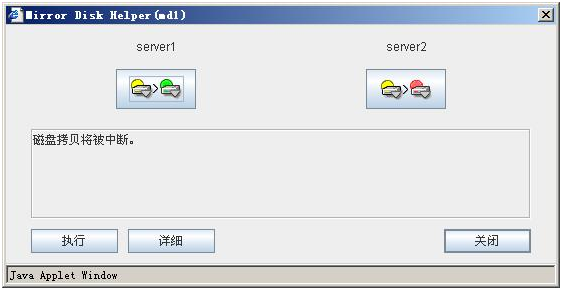

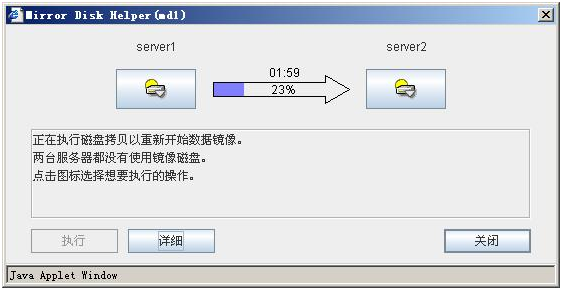

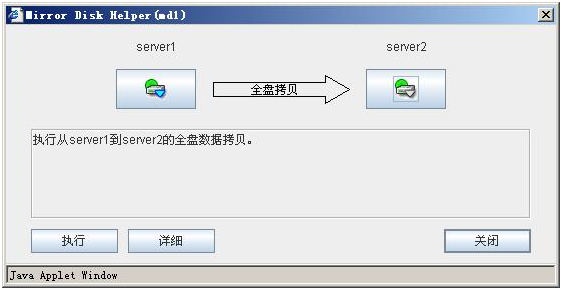

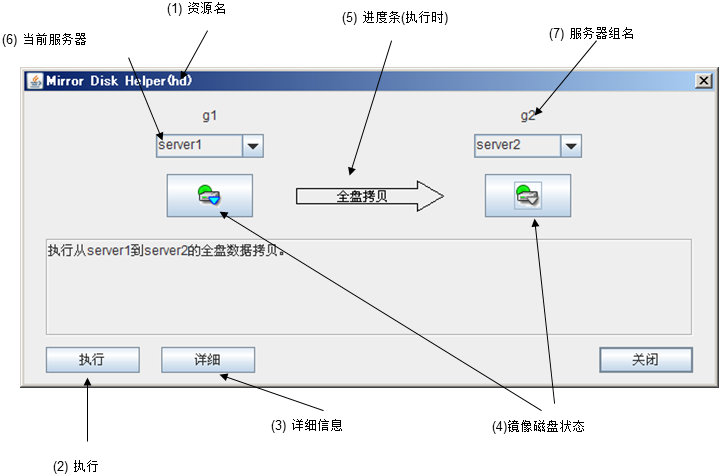

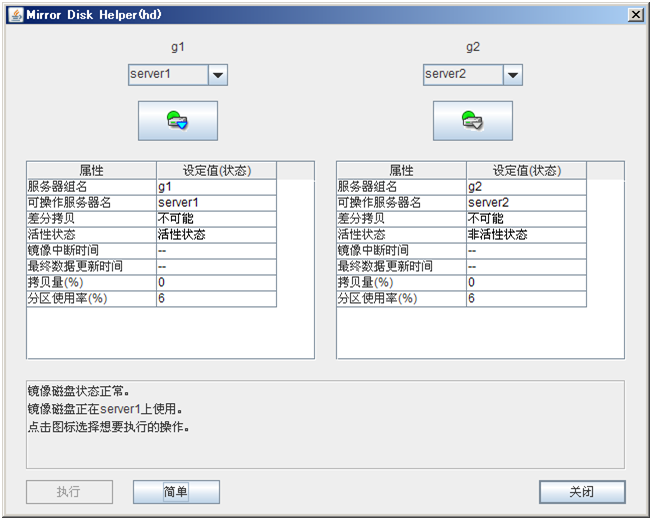

      启动所选的镜像磁盘资源/共享型镜像磁盘资源的Mirror Disk Helper。选择后显示下列Mirror Disk Helper对话框。
      有关镜像Helper的使用方法，请参考"2.6. Mirror Disk Helper"

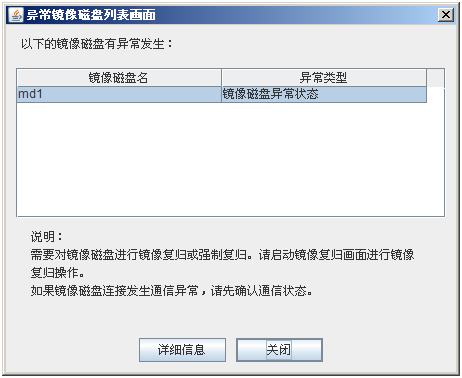

  • 异常镜像磁盘列表
    显示有异常的镜像磁盘资源和共享型镜像磁盘资源列表。选择后显示下列镜像磁盘列表对话框。
    集群内存在下述镜像磁盘异常种类时，会自动的显示上述对话框。
    说明中显示处理所选异常镜像磁盘的方法。

异常种类

说明

镜像异常状态
需要镜像复归或者强制镜像复归。请启动镜像Helper，执行镜像复归。
如果在镜像磁盘连接时发生通信异常状态时，请确认通信状态。

镜像异常状态(只启动单个服务器)

只启动单个服务器状态下，镜像磁盘的最新数据为不固定状态。继续操作时，请启动镜像Helper，执行镜像复归。执行镜像复归时请注意：启动中的服务器将变为最新数据。

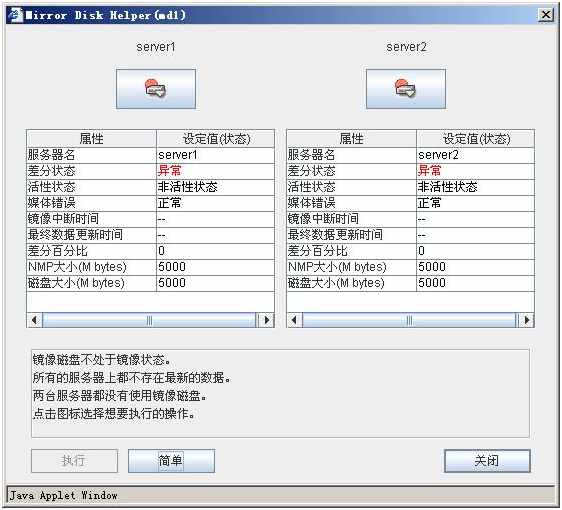

选择详细信息后启动Mirror Disk Helper。

特定服务器的对象

右键点击鼠标，显示下列菜单。
  • 关机
    关闭所选的服务器。选择后显示下列确认对话框。
  • 重启
    重启所选的服务器。选择后显示以下确认对话框。
  • 恢复
    复原所选的服务器。选择后显示以下确认对话框。
  • 服务

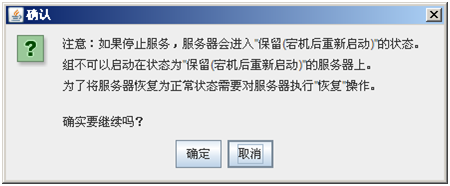

    开始以及停止所选的服务器。选择后显示以下确认对话框。
  • CPU频率控制
    设置所选服务器的CPU频率控制功能。
    • 最高频率
      将CPU频率数设置为最高。
    • 最低频率
      降低CPU频率数，设置为节能模式。

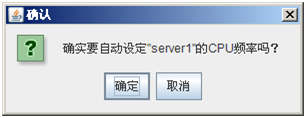

    • 自动设定
      将CPU频率控制返回到由EXPRESSCLUSTER自动控制。

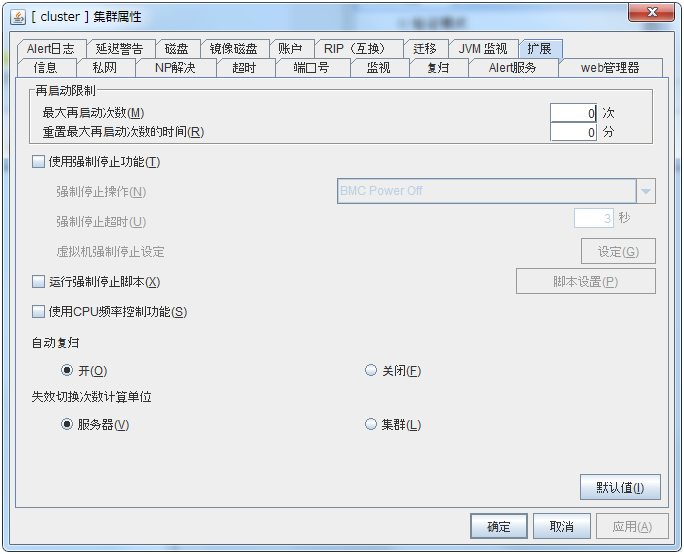

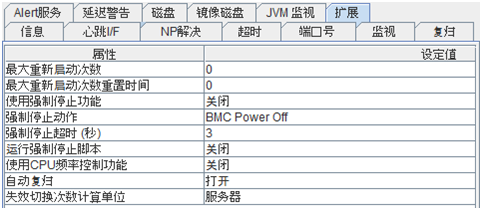

      在集群属性的[扩展]设置中，没有选中[使用CPU频率控制功能]时，该功能无法使用。
  • 重置统计数据
    重置所选服务器的统计信息。选择后显示以下确认对话框。

特定组的对象

右键点击鼠标，显示下列菜单。

组资源类型为失效切换的场合

组资源类型为虚拟机的场合

  • 启动 (只在停止中可以选择)

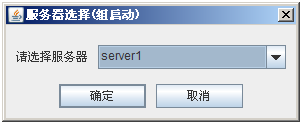

    启动所选的组。显示所选的组在哪个服务器上启动的选择对话框。
  • 停止 (只在启动中或异常状态下可以选择)
    停止所选的组。选择后显示以下确认对话框。
  • 移动 (只在启动中可以选择)
    移动所选的组。显示所选的组向哪个服务器移动的选择对话框。
  • 迁移(只有在组的类型是虚拟机时才可以选择)
    所选的虚拟机资源中的虚拟机暂停，虚拟机组切换到其他服务器。
    选择所有转移的服务器画面如下。
    暂停的虚拟机在目标服务器上恢复执行。

特定组资源的对象(镜像磁盘资源、共享型镜像磁盘资源除外)

右键点击鼠标，显示下列菜单。
  • 启动 (只在异常停止状态下可以选择)
    启动所选组资源。显示在哪台服务器上启动所选的组的选择对话框。
  • 停止 (只在启动中或异常状态下可以选择)
    停止所选的组。选择后显示以下确认对话框。

镜像磁盘资源、共享型镜像磁盘资源的对象

右键点击鼠标，显示下列菜单。
  • 详细信息

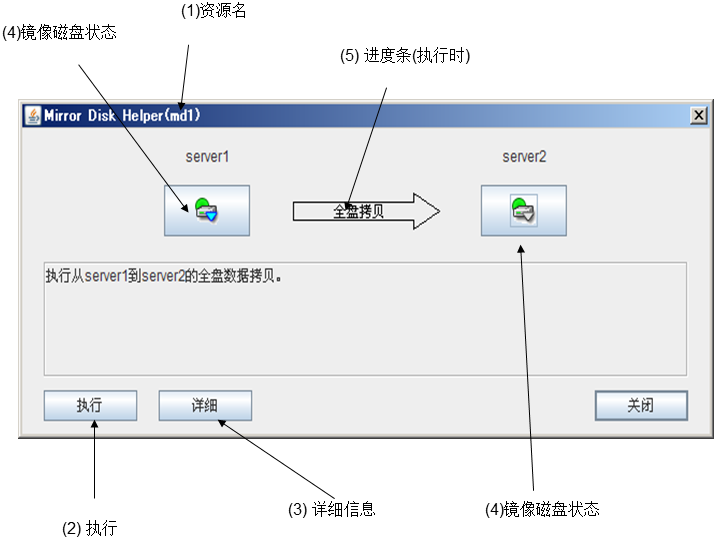

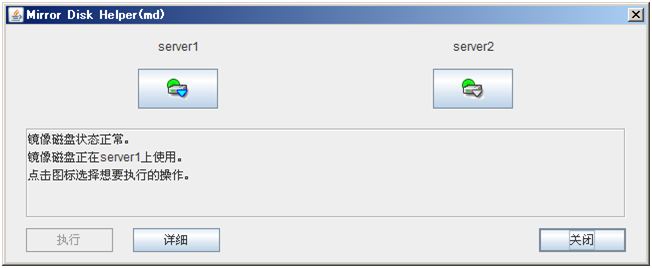

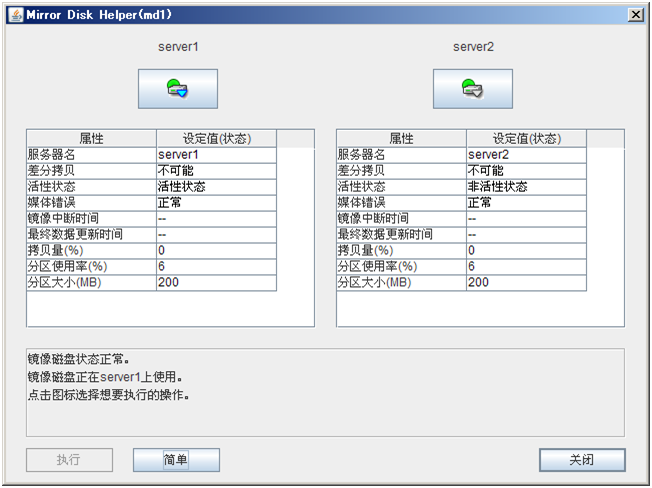

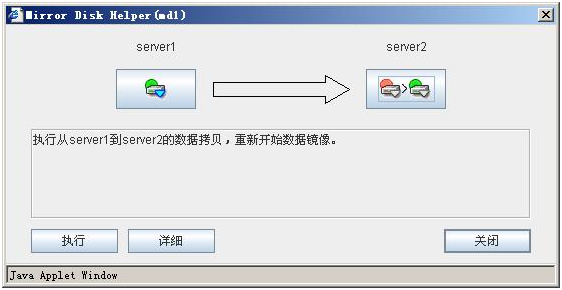

    启动所选的镜像磁盘资源/共享型镜像磁盘资源Mirror Disk Helper。选择后显示下列Mirror Disk Helper对话框。
    Mirror Disk Helper的使用方法请参考"2.6. Mirror Disk Helper"。

监视资源整体的对象

点击右键显示以下菜单。

选择操作模式时

选择验证模式时

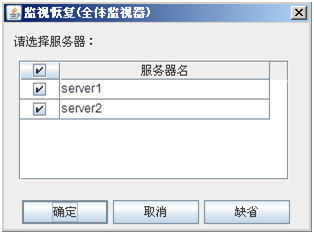

  • 恢复(只有在暂停状态中才可以选择)

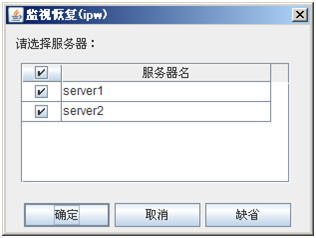

    重开所有已经设定好的监视资源。但是，对于不能进行监视暂停/重开的监视资源则无法执行。显示在哪台服务器中重开监视资源的选择对话框。
  • 暂停(只有在监视中的状态下才可以选择)

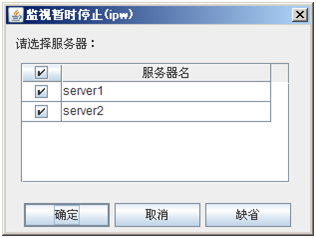

    暂停所有已经设定好的监视资源。但是，对于不能进行监视暂停/重开的监视资源则无法执行。显示在哪台服务器中暂停监视资源的选择对话框。

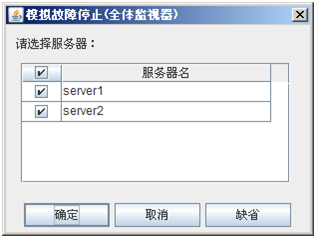

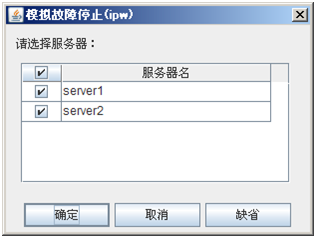

  • 解除模拟故障(仅在发生模拟故障时可选择)
    停止所有的监视资源的模拟异常。显示在哪台服务器中解除监视资源的模拟故障的选择对话框。

特定监视资源的对象

点击右键显示以下菜单。

选择操作模式时

选择验证模式时

  • 恢复 (只有在暂停状态中才可以选择)
    重新开始所选的监视资源。显示所选的组在哪个服务器上重新开始的选择对话框。
  • 暂时停止 (只在监视中可以选择)
    重新开始所选的监视资源。显示所选的组在哪个服务器上暂停的选择对话框。
  • 发生模拟障碍 (只有在验证模式中可以选择)
    使选择的监视资源发生模拟障碍。要发生模拟障碍，要在该当的监视资源中，只有在[各服务器中的资源状态]处于异常或者发生模拟故障状态以外的服务器中可以选择。
    但是，以下的监视资源不能选择。

    • 镜像磁盘连接监视资源

    • 镜像磁盘监视资源

    • 共享型磁盘监视资源

    • 消息接收监视资源

    • 虚拟机监视资源

显示在哪台服务器中发生所选监视资源的模拟故障的选择对话框。

注解

发生模拟故障时，如果有一台以上不能连接的服务器，就会显示错误。不能连接的服务器中不能发生模拟故障。

  • 解除模拟故障 (只有在验证模式时可选择)
    停止选择的监视资源中发生的模拟故障。显示在哪台服务器中解除所选监视资源的模拟故障的选择对话框。

2.4. 在WebManager的列表视图中确认集群状态

在列表视图中可以看到WebManager树形图内所选对象的详细信息。

2.4.1. 在WebManager的列表视图中列表显示集群整体的详细信息

  1. 启动WebManager。

  2. 在树形图内选择集群整体的对象。在右侧的列表视图中显示各服务器的组状态和监视资源状态。

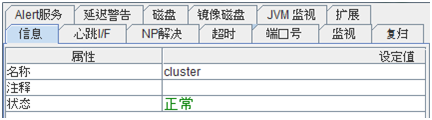

  3. 点击[详细信息]按钮。对话框里显示下列内容。

信息

名称

集群名

注释

集群注释

状态

集群状态

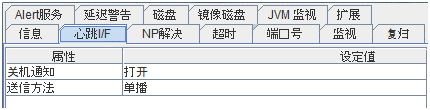

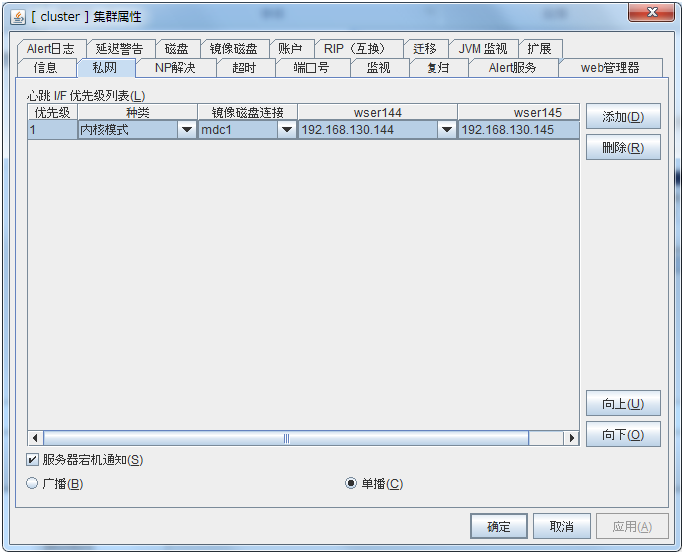

心跳I/F

关机通知 由WebManager或者命令关闭服务器时，是否将自身服务器宕机状态通知给其他服务器的设置(设置为"打开"时，有可能不等待心跳超时就运行失效切换)

注解

即便是将[关机通知]设置为"打开"，由WebManager或者命令以外关闭时，在心跳超时后也会运行失效切换。
送信方法

设置心跳的送信方法(单播/广播)(心跳I/F的IP地址为IPv6时，无法使用广播)

NP解决

NP发生时动作

网络分区发生时动作

超时

同步等待时间

服务器启动时等待其他服务器启动并与之同步的时间(秒)

心跳超时

心跳的超时时间(毫秒)

心跳间隔

心跳的送信间隔(毫秒)

内部通信超时

内部通信超时时间(秒)

超时倍率

现在的超时倍率

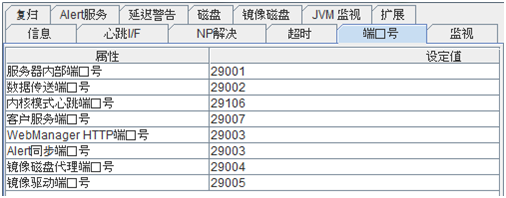

端口号

服务器内部端口号

内部通信使用的端口号

数据传送端口号

数据传输使用的端口号

内核模式心跳端口号

内核模式心跳使用的端口号

客户服务端口号

客户端同步所使用的端口号

WebManager HTTP端口号

WebManager使用的端口号

Alert同步端口号

警报同步使用的端口号

镜像磁盘代理端口号

磁盘Agent使用的端口号

镜像驱动端口号

镜像驱动程序使用的端口号(只在使用Replicator/ Replicator DR时)

监视

收集系统资源信息

是否收集系统资源信息

复归

集群服务的进程异常时动作

集群服务的进程异常时的动作

HA进程异常时动作：最大再启动次数

HA进程异常时进程的再启动执行次数

HA进程异常时动作：重试结束时动作

HA进程异常时执行了指定次数的进程再启动后不能复归时的动作

抑制监视资源异常时的复归动作

是否使用监视资源异常时的复归动作抑制功能

发生组资源的激活/非激活失控时的动作

组资源激活或非激活失控时的动作

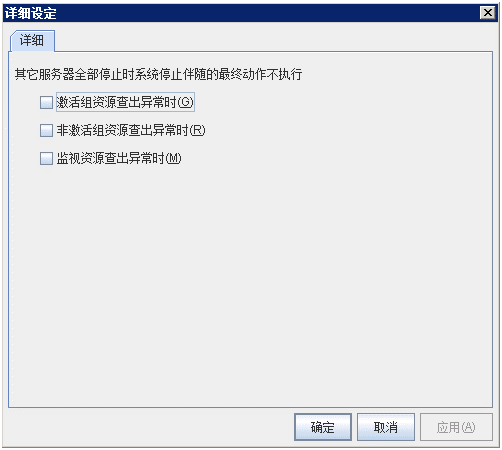

最后一台的时候抑制关闭(激活异常时)

如果是最后一台的时候激活异常时是否抑制关机

最后一台的时候抑制关闭(非激活异常时)

如果是最后一台的时候非激活异常时是否抑制关机

最后一台的时候抑制关闭(监视异常时)

如果是最后一台的时候监视异常时是否抑制关机

Alert服务

邮件地址

通知目标邮件地址

使用网络警告灯

是否使用网络警告灯

使用联合机箱ID指示灯

是否使用机箱ID指示灯联动功能

使用Alert通知设定

是否使用警告通知设置

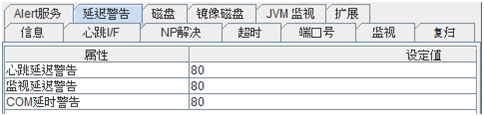

延迟警告

心跳延迟警告

心跳的延迟警告(%)

监视延迟警告

监视器的延迟警告(%)

COM延时警告

COM通信的延迟警告(%)

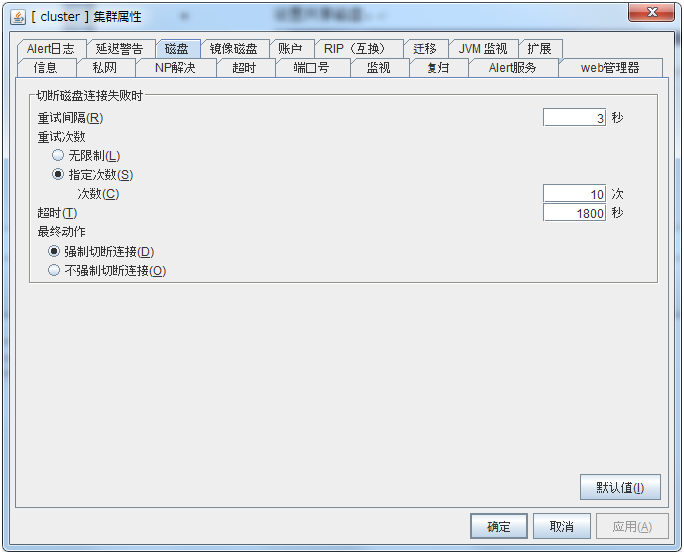

磁盘

共享磁盘断线重试次数

共享磁盘断开链接重试的阈值

共享磁盘断线超时

共享磁盘断开链接的超时时间(秒)

共享磁盘断线重试间隔

共享磁盘断开链接重试间隔(秒)

共享磁盘断线最终动作

共享磁盘断开连接的最终动作

镜像磁盘(只有在使用Replicator, Replicator DR时)

自动镜像初期复归

自动镜像有无初始复归

自动镜像复归

自动镜像有无复原

收集统计信息

是否采集镜像统计信息

差分Bitmap大小

差分Bitmap的大小(MB)

异步时历史记录区大小

异步时没有发送数据的记录区 大小(MB)

镜像磁盘断线重试次数

镜像磁盘切断失败时的重试次数的上限

共享磁盘断线超时

共享磁盘断开链接的超时时间(秒)

镜像磁盘断线重试间隔

镜像磁盘切断的重试间隔(秒)

镜像磁盘断线最终动作

镜像磁盘切断失败时最终运行

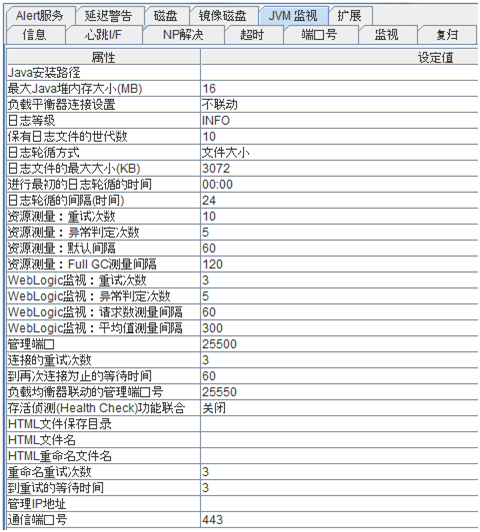

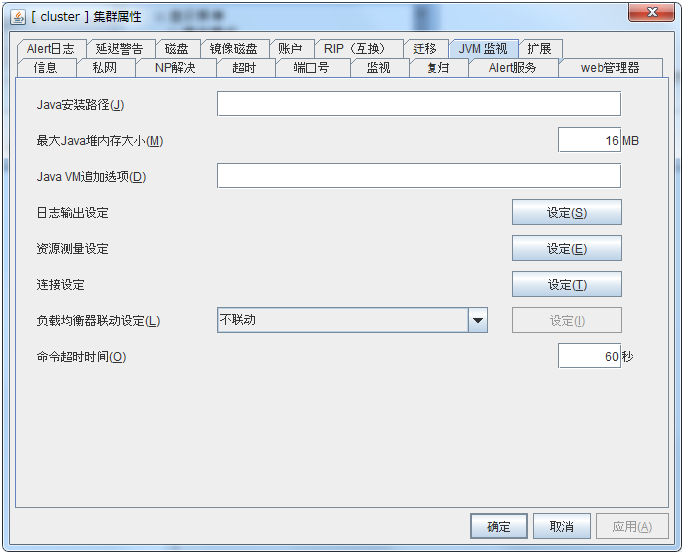

JVM监视

Java安装路径

Java安装路径

最大Java堆内存大小(MB)

最大Java堆大小(MB)

负载均衡器器连接设置

LB联动设置

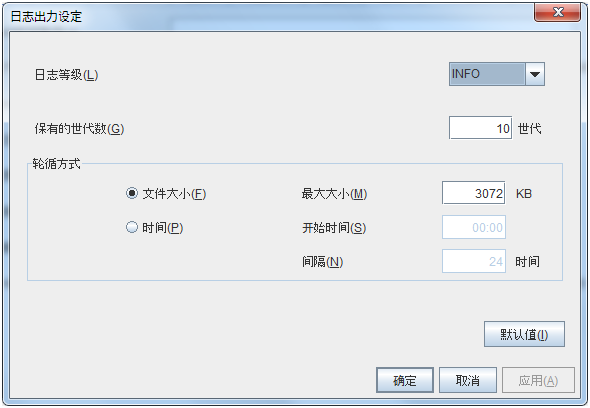

日志等级

日志等级

保有日志文件的世代数

保持的日志文件的版本数

日志轮询方式

日志轮询方式

日志文件的最大大小(KB)

日志文件的最大容量(KB)

进行最初的日志轮询的时间

最初进行日志轮询的时刻

日志轮询的间隔(时间)

日志轮询的间隔时间(小时)

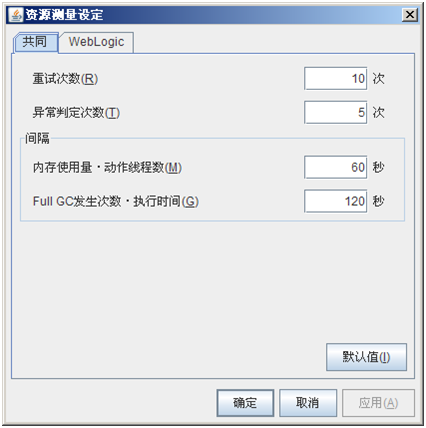

资源测量：重试次数

测量重试次数

资源测量：异常判定次数

异常判断阀值

资源测量：默认间隔

储存器、线程的测量间隔时间(秒)

资源测量：Full GC测量间隔

资源测量：Full GC的测量间隔(秒)

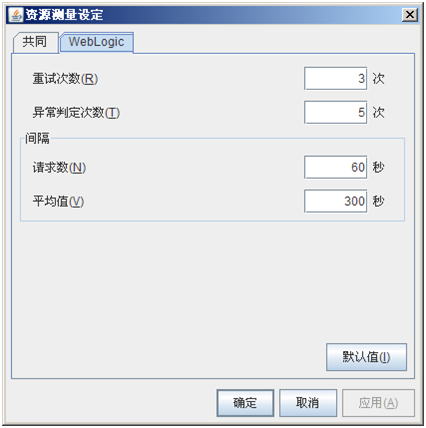

WebLogic监视：重试次数

测量重试次数

WebLogic监视：异常判定次数

异常判断阀值

WebLogic监视：请求数测量间隔

要求数量的测量间隔(秒)

WebLogic监视：平均值测量间隔

平均值的测量间隔(秒)

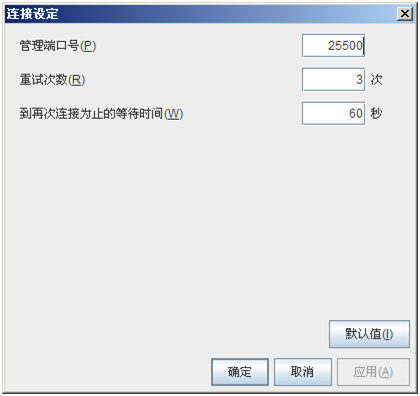

管理端口号

管理端口号

连接的重试次数

连接重试次数

到再次连接为止的等待时间

等待重新连接的待机时间(秒)

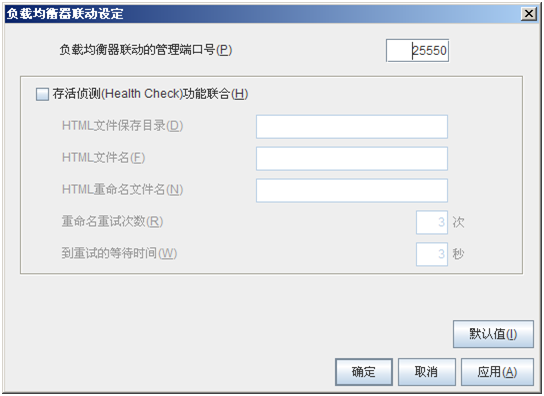

负载均衡器联动的管理端口号

连接负载均衡器的管理端口号

存活侦测(Health Check)功能联合

与HelpCheck功能联动

HTML文件保存目录

HTML文件保存目录

HTML文件名

HTML文件名

HTML重命名文件名

HTML重命名文件名

重命名重试次数

重命名重试次数

到重试的等待时间

到重试的等待时间

管理 IP地址

BIG-IP LTM的管理IP地址

通信端口号

与BIG-IP LTM通信的端口号

扩展

最大重新启动次数

最大重启次数

最大重新启动次数重置时间

最大重启次数的复位时间(秒)

使用强制停止功能

是否使用强行停止功能

强制停止动作

强行停止功能的运行

强制停止超时(秒)

执行强行停止后到开始激活失效切换组之间的等待时间(秒)

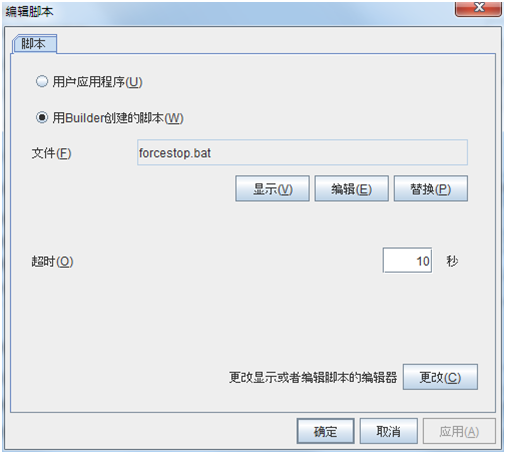

运行强制停止脚本

是否运行强制停止脚本

使用CPU频率控制功能

是否使用CPU频率控制功能

自动复归

集群服务器因"保留(宕机后重启)"启动后，是否自动运行服务器"复归"的设置

失效切换次数计算单位

服务器和集群中选择一个作为失效切换次数计算单位

2.4.2. 在WebManager列表视图中确认服务器整体状态

  1. 启动WebManager。

  2. 在树形图内选择服务器整体的对象，右侧的列表视图的上半部分显示各服务器上的心跳状态和网络分区解决状态。

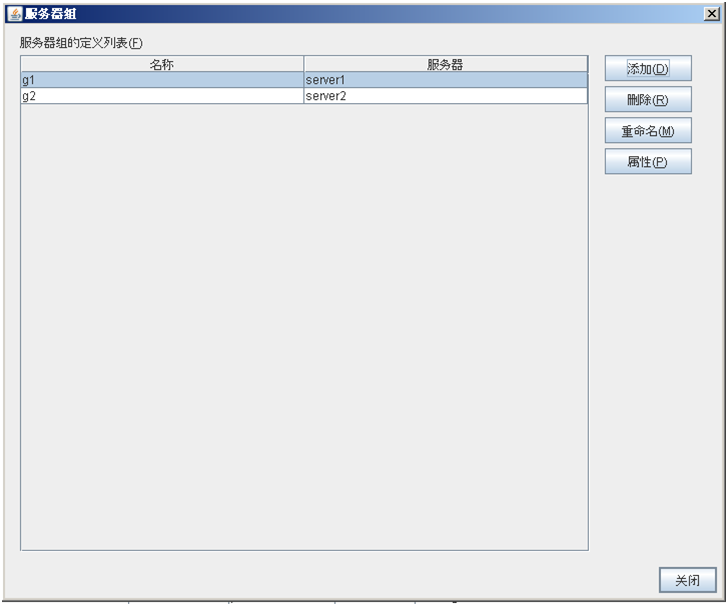

    点击[服务器组一览]，显示所有服务器组信息。

2.4.3. 在WebManager列表视图中确认特定服务器状态

  1. 启动WebManager。

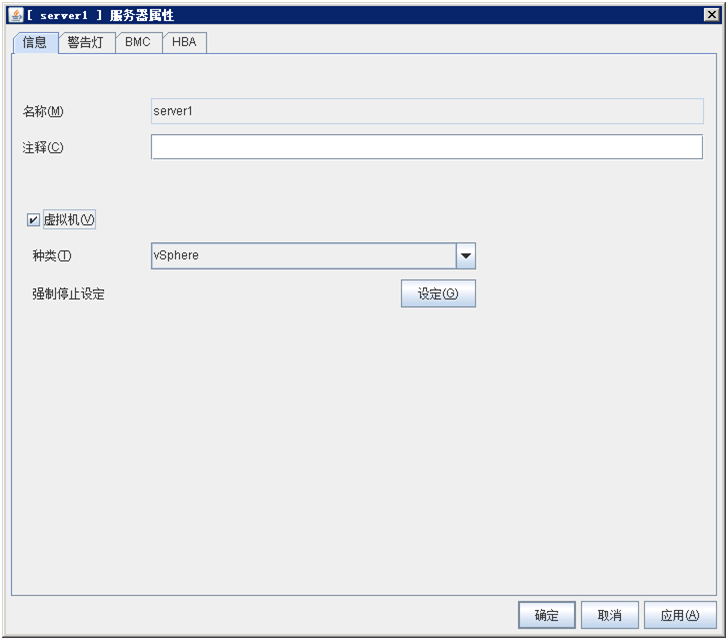

  2. 在树形图内选择特定服务器的对象，显示服务器的 [注释]、[产品]、[内部版本]、[安装路径]、[状态]。

    注释

    服务器的说明

    虚拟化基础架构

    虚拟化基础架构名

    产品

    产品名

    内部版本

    内部的版本

    安装路径

    EXPRESSCLUSTER的安装路径

    状态

    服务器的状态

  3. 点击[详细信息]按钮，对话框里显示下列内容。

    服务器名

    服务器名

    镜像磁盘连接IP地址mdc[1] 3:

    镜像磁盘连接IP地址

    网络警告灯IP地址(种类)

    网络警告灯IP地址

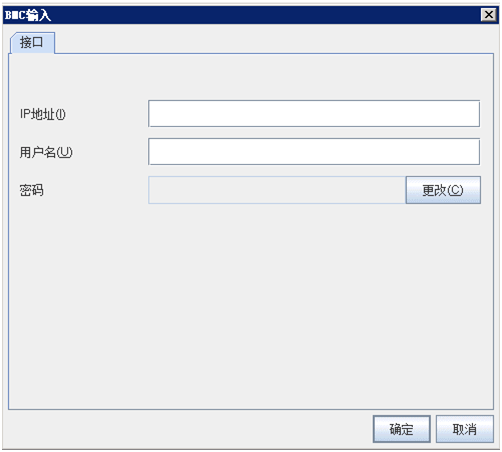

    BMC IP地址

    BMC的IP地址

    CPU频率状态

    CPU频率控制目前的设置状态

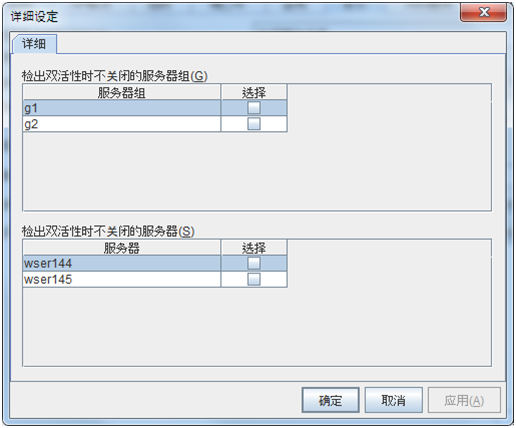

    抑制检测出双活性时的关闭

    是否抑制检测出双活性时的关闭

3

括号中的数字是镜像磁盘连接的I/F号。

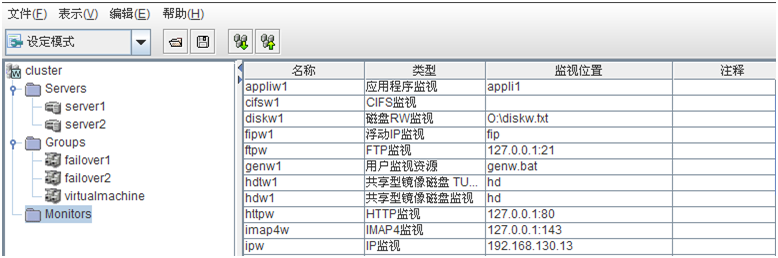

2.4.4. 在WebManager列表视图中确认监视器整体状态

  1. 启动WebManager。

  2. 在树形图内选择监视器在整体的对象，则在列表视图中显示[监视器名]和各服务器中的状态列表。

2.5. 在WebManager中确认警报

在WebManager的下列部分中能够确认警报。
警报视图的各字段如下构成。

但有关各警报消息的意义请参考《参考指南》的"错误消息一览表"。另外，有关警报消息的查找，请参照"2.2.3. 在WebManager中查找警报"。

2.5.1. 有关警报视图的各字段

WebManager警报视图各字段代表的意义如下所示。

  1. 警报种类图标

    警报种类

    意义

    表示信息消息。

    表示警告消息。

    表示异常消息。
  2. 接受警报时间
    警报的受信时间。用于WebManager连接的服务器时间。
  3. 发送警报时间
    由各服务器发送警报的时间。用于警报发送服务器的时间。
  4. 发送警报的服务器
    发送警报的服务器名。
  5. 发送警报的模块
    发送警报模块的模块名。
    关于模块名的类型列表，请参考"2.2.3. 在WebManager中查找警报"。
  6. 事件ID
    各警报设置的事件ID编号。
  7. 警报信息
    警报消息内容。

2.5.2. 警报视图的操作

选择表示警报视图各字段名的功能条各项目，可以重新排列警报。
选择各字段时显示 或者 图标。

图标

意义

将该域的警报按升序重新排列。

将该域的警报按降序重新排列。
既定状态下按[发生时间]降序排列。
左右拖动字段名部分，可以变更项目的显示顺序。
此外，右击该功能条，弹出以下画面，可以选择所显示的项目。默认状态为选定所有项目。
双击显示的警报，显示以下画面，可以确认警报的详细内容。
此外，右击警告，弹出以下画面，可以选择所显示的项目类型。默认状态为选定所有项目。

2.6. Mirror Disk Helper

2.6.1. Mirror Disk Helper的概要

Mirror Disk Helper是辅助镜像磁盘、共享型镜像磁盘复原作业的工具。由WebManager启动。
Mirror Disk Helper的区域结构如下。

镜像磁盘资源时

共享型镜像磁盘资源时

Mirror Disk Helper可以由镜像磁盘列表或者各组镜像磁盘资源/共享型镜像磁盘资源启动。
Mirror Disk Helper各字段的意义如下所示。
  1. 资源名
    显示镜像磁盘资源名/共享型镜像磁盘资源名。
  2. 执行
    选择[执行]则开始执行如下对话框所示的镜像复归。两服务器的镜像磁盘存在差异时，开始执行镜像复归。
    两服务器的镜像磁盘不存在差异时，则显示如下对话框。
    选择[确定]，则开始镜像复归。
    选择了自动镜像复归时，会自动开始镜像复归。但是两服务器不存在差异，或者两服务器的镜像磁盘状态异常时，则无法自动执行镜像复归。
  3. 详细信息
    选择[详细]，则显示详细信息。

    镜像磁盘资源

    服务器名

    服务器名

    差分拷贝

    能否复制镜像磁盘资源的差异

    活性状态

    各服务器中镜像磁盘资源的激活状态

    媒体错误

    镜像磁盘设备的媒体错误

    镜像中断时间

    镜像中断的发生时间

    最终数据更新时间

    镜像中断后的最终数据更新时间

    拷贝量

    重开镜像连接时需复制的数据量

    分区使用率

    分区使用率

    分区大小

    分区大小

    共享型镜像磁盘资源

    服务器组名

    服务器组名

    可操作服务器名

    在服务器组内更新管理磁盘的服务器的服务器名

    差分拷贝

    能否复制镜像磁盘资源的差异

    活性状态

    各服务器中镜像磁盘资源的激活状态

    镜像中断时间

    发生镜像中断的时间

    最终数据更新时间

    镜像中断后的最终数据更新时间

    拷贝量

    重开镜像连接时需复制的数据量

    分区使用率

    分区使用率

    [镜像中断时间] 在镜像磁盘连接被切断时显示。
    [最终数据更新时间]只在更新单个服务器时显示。
    [分区使用率]在资源激活时显示。

  4. 镜像磁盘状态

    显示各服务器的镜像磁盘状态。
    点击图标，可以选择对镜像磁盘的操作。

    图标

    镜像磁盘状态

    Mirror Color 4

    正常。此服务器为非激活中。

    绿

    正常。此服务器为激活中。

    绿

    镜像复归中或者强制镜像复归中。此服务器为非激活中。

    黄

    镜像复归中或者强制镜像复归中。此服务器为激活中。

    黄

    可能有差异，但是无法确定哪一方是最新版。需要恢复镜像。

    橙

    异常。需要恢复镜像。

    红

    不明或者服务器停止。无法获取状态。

    灰

    是两系激活的状态。

    蓝

    是集群分区异常状态。

    黑
    4

    Mirror Color在执行clpmdstat命令时显示。

  5. 进度条
    镜像复归时，从持有最新数据的复制方服务器指向复制处服务器的方向。
    镜像复归执行中显示进程状况和预测所需时间。
  6. 当前服务器(仅限共享型镜像磁盘资源)
    显示正在进行磁盘更新管理的服务器(当前服务器)。通过下拉菜单可以确认服务器组各组员服务器的状态。粗体显示的服务器为现在的当前服务器，灰色显示的为处于宕机状态的服务器。
    进行镜像复归或解除访问限制时，对未激活的磁盘，可以通过在下拉菜单中选择服务器更改其当前服务器。
  7. 服务器组名(仅限共享型镜像磁盘资源)
    显示服务器组名。服务器组的详情请参照《参考指南》的"组资源的详细信息" - "何谓组?"- "理解服务器组"。

2.6.2. 镜像复归、强制镜像复归的步骤

  1. 镜像复归

    两服务器的镜像磁盘存在差异时

    两服务器的镜像磁盘存在差异，单个服务器状态异常时，进度条的方向是固定的。选择[执行]，则开始镜像复归。
    选择[执行]，则开始镜像复归。但是组激活中，组激活的服务器变为复制方服务器。有可能差异复原时，仅就差异执行复原。无法差异复原时，复原所有分区领域。

    两服务器的镜像磁盘不存在差异时

    不存在差异时，执行完全复制复原。
    两服务器的镜像磁盘无差异且状态均正常时，选择上述对话框中复制方图标，则显示进度条。
    选择[执行]，开始镜像复归。

    两服务器异常时

    两服务器状态异常时，为决定成为复制方的服务器，选择[详细]。显示以下的详细信息。
    确认最终数据更新时间，将持有最新数据的服务器作为复制方。但是，最终数据更新时间依赖于OS中设置的时间。
    选择成为复制方的镜像磁盘状态图标，则显示进度条。选择[执行]开始镜像复归。

  2. 1台服务器的强制镜像复归

    单个服务器状态异常、单个服务器不明或者停止时，在Mirror Disk Helper中显示如下。
    选择异常状态服务器的图标，显示如下。
    选择[执行]，开始进行单个服务器的强制镜像复归。

2.6.3. 停止镜像复归的步骤

镜像复归执行中显示如下。
在此点击复制方，或者复制处的图标，显示如下。
选择[执行]，显示如下对话框。选择[确定]，停止镜像复归，复制方变为正常状态，复制处变为异常状态。

2.6.4. 解除访问限制的步骤

只有在异常状态下才能够解除访问限制。
一个服务器为正常状态、一个服务器为异常状态时，如下所示。
双击状态异常的服务器图标，显示如下。

选择[执行]，可以在异常状态服务器方解除访问限制。

请在执行镜像复归时，点击解除了访问限制的服务器图标，在访问限制状态下按照"2.6.2. 镜像复归、强制镜像复归的步骤"执行镜像复归。

注解

自动镜像复归功能启用，一方服务器状态正常时，为了在状态异常的服务器上取消访问限制时不自动执行镜像复归，需要或者事先禁用自动镜像复归功能，或者暂停镜像磁盘监视资源/共享型镜像磁盘监视资源。

2.7. 手动停止/启动WebManager

安装EXPRESSCLUSTER后，服务器方的WebManager结合OS的启动/停止而启动/停止。
手动停止/开始时，请从OS的服务限制管理器停止/开始"EXPRESSCLUSTER Web Alert"服务。

2.8. 不想使用WebManager时

从安全性角度考虑不想使用WebManager时，请在OS[管理工具]的[服务]，或者Builder设置中，设置为不启动WebManager。
通过[管理工具]中的[服务]进行设定时，请将"EXPRESSCLUSTER Manager"服务中的"启动类型"设置为"手动"。
在Builder的[集群属性]的[WebManager]标签页中可以设置WebManager的使用。有关设置和反映方法，请参考"3.11.9. Web管理器标签页"。

2.9. 设置WebManager的连接限制、操作限制

WebManager的连接限制、操作限制可以在Builder的[集群属性]中进行设置。详情请参考"3.11.9. Web管理器标签页"。

2.9.1. 使用限制的种类

使用限制的方法有以下2种。

  • 根据客户端IP地址限制连接

  • 根据密码限制

根据客户端IP地址限制连接

是根据客户端IP地址限制能够与WebManager连接的客户端WebManager上操作的功能。
请在Builder上点击[集群属性]的[WebManager]标签页，在[在连接的客户端IP地址列表]中添加IP地址。
在WebManager的连接限制的设置中，如果用没有添加在[可连接的客户端台数]中的IP 地址连接WebManager，则显示以下的错误消息。

Internet Explorer时

为限制操作，从登录的客户端连接WebManager时， Web管理变为"参照模式"，不能更改为"操作模式"和"设定模式"。

根据密码限制

是根据密码限制WebManager上的参照以及操作的功能。
请在Builder上点击[集群属性]的[WebManager]标签页，设置[由密码来控制连接]。
由于设置了WebManager的密码限制，与WebManager连接时会显示如下的认证对话框。

在[权限]中，选择[可操作模式]或[只参照模式]并输入正确的密码，就可以登录WebManager。

  • 未设置密码限制时，不显示认证对话框(无认证即可登录)

  • 如果密码错误3次，则无法登录WebManager

由于参考专用的权限，Web管理器变为参照模式"。从这个状态进行操作方式、设定方式和验证模式变更后，会弹出上述认证对话框，要求输入操作口令。

使用限制的组合

同时使用IP地址限制功能与密码限制功能时的操作限制如下所示。

密码限制

客户端IP地址限制

可操作模式

参照专用

不可操作/参照(认证失败)

可操作模式

可操作模式

参照专用

不可使用

只参照模式

参照专用 5

参照专用

不可使用

不能连接

不能连接

不能连接

不能连接
5

在权限的选择上无法进行挑选。

2.10. 通过WebManager操作集群

2.10.1. 集群关机/集群关机重启

有关从WebManager执行的集群关机、集群关机重启的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"集群全体的对象"。

2.10.2. 镜像磁盘资源、共享型镜像磁盘资源的操作

有关从WebManager执行的镜像磁盘、共享型镜像磁盘资源、Mirror Disk Helper的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"服务器对象"、"2.3.2. 从WebManager可以执行的操作"-"镜像磁盘资源、共享型镜像磁盘资源的对象"。

2.10.3. 服务器的复原

从Builder将集群[属性]的[自动复归]标签页的[扩展]设置为[关闭]时，如果服务器在集群关机以外执行关闭、启动，服务器在保留(宕机后重启)状态下启动。此状态的服务器不作为集群运行，所以请实施必要的维护作业后，将服务器复原到集群中。有关从WebManager复原服务器的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"特定服务器的对象"。

2.10.4. 特定服务器的关闭、重启

有关从WebManager执行的特定服务器关闭、重启的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"特定服务器的对象"。

2.10.5. 特定组的启动、停止、移动

有关从WebManager执行的特定组启动、停止、移动的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"特定组的对象"。

2.10.6. 组资源的启动、停止

有关从WebManager执行的组资源启动、停止的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"特定组资源的对象(镜像磁盘资源、共享型镜像磁盘资源除外)"。

2.10.7. 监视资源的重新开始、暂时停止、故障模拟解除

有关从WebManager执行的监视资源的重新开始、暂时停止、故障模拟解除的操作方法请参考"2.3.2. 从WebManager可以执行的操作"-"监视资源整体的对象"。

2.10.8. 特定监视资源的重新开始、暂时停止、故障模拟发生/解除

关于从Web管理器启动、停止监视资源，或发生、解除故障模拟的方法、请参考"2.3.2. 从WebManager可以执行的操作"-"特定监视资源的对象"。

2.11. WebManager的注意限制事项

  • 在WebManager中显示的内容未必为最新状态。
    获取最新信息时，请点击工具条中的[刷新]图标或[工具]菜单中的[刷新]。
  • 如果WebManager获取信息时服务器发生宕机，会出现获取信息失败，一部分对象无法正确显示。
    重新获取最新内容时，请等待下次自动更新或点击工具条中的[刷新]图标或[工具]菜单中的[刷新]。

  • 可以由多个的WebManager同时执行收集EXPRESSCLUSTER日志。

  • 如果是在与连接方无法通信状态下执行操作，有时需要花费些时间返回控制。

  • 在鼠标指针处于表示正在处理的手表或沙漏形状态下，如果在浏览器外启动光标，则即便正在处理，光标也可能返回箭头状态。

  • 经由Proxy服务器时，请将Proxy服务器设置为可以中转WebManager的端口号。

  • 经由Reverse Proxy服务器时，WebManager不能正常运行。

  • 已经执行EXPRESSCLUSTER升级后，请关掉所有启动的浏览器。
    清除Java和浏览器侧的缓存，启动浏览器。
  • 已经执行Java升级后，请关掉所有启动的浏览器。
    清除Java和浏览器侧的缓存，启动浏览器。

  • 连接到WebManager上的客户机PC利用Java(TM) Runtime Environment Version 8.0 Update 162 以上版本，并且无法连接互联网时，WebManager的启动有可能比较费时。通过在Java控制面板的详细设置将[对以下项执行证书撤销检查]设置为[不检查]，可以回避发生这种现象。有关设置方法的详细内容，请确认Java的Web网站。

  • 在[WebManager]标签页的"画面数据更新间隔"中，一般请不要设置比30秒小的值。如果设置比30秒小的值，可能会影响EXPRESSCLUSTER的性能。

2.12. WebManager中显示的错误消息

WebManager操作时显示的错误消息列表。

级 别

消 息

原 因

对 策

信息

alert服务已启动。

alert服务变成正常状态

-

错误

alert服务没有启动。

alert服务启动失败。

确认alert关联模块的配置。

错误

等待中组不能启动。

因EXPRESSCLUSTER处于启动途中，无法获取状态。

请稍等一会儿后执行重载。

错误

无法连接服务器。

与WebManager和EXPRESSCLUSTER服务器的连接失败。

请确认要连接的目标服务器是否启动。

错误

连接超时。

内部发生超时。
多在执行耗费时间的操作/处理时发生。
确认其后的状态，如果没有问题即便是维持操作也不会出现故障。

错误

连接丢失。

与WebManager和EXPRESSCLUSTER服务器的连接被切断。

请确认要连接的目标服务器是否宕机。

错误

部分资源不能启动。

组下的一部分资源启动失败。
请解决导致资源异常的原因。
详细的错误请参考警报日志。

错误

部分资源不能停止。

组下一部分资源停止失败。
请解决导致资源异常的原因。
详细的错误请参考警报日志。

错误

从服务器收集集群日志失败。
集群日志收集失败。
集群日志收集中一部分服务器有可能被关闭。
发生故障，有可能无法与一部分服务器通信。
请再度执行日志收集。
无法采集特定服务器的日志时，请在服务器上使用[clplogcc]命令收集日志。

错误

连接服务器失败({0}：{1})。

与WebManager通信失败。

请确认EXPRESSCLUSTER Web Alert服务是否在服务器上运行。

错误

查找组的在线服务器失败。

无法发现组在线服务器。

操作中服务器状态有可能变更。请重载。

错误

从服务器获得集群树失败。

集群配置获取失败。

请确认EXPRESSCLUSTER是否根据服务器上命令等运行。

错误

获取最新Alert日志失败。
1) alertlog.alt文件不存在或被破坏。
2)集群配置信息中警报阅读器最大记录数的数值超过了限制值(到999)。
1) 请暂时待避服务器上的/安装路径/alert/log下所有的文件，重启EXPRESSCLUSTER警报同步服务。
2) 请确认集群简易构筑工具中警报阅读器最大记录数的值。

错误

从服务器获取属性失败。

集群属性值获取失败。

请确认EXPRESSCLUSTER是否根据服务器上命令等运行。

错误

查找Alert日志失败。

打开服务器端的警报日志文件失败。

请暂时待避服务器上的/安装路径/alert/log，重启EXPRESSCLUSTER警报同步服务。

错误

应答内容无效。

与服务器的连接被切断。

请确认服务器的运行状态和网络。

错误

移动组" Group Name "到服务器" Server Name "失败。.
组移动失败。
[Group Name] 组名
[Server Name] 服务器名
请解决导致组移动异常的原因。
详细的错误请参考警报日志。

错误

组已经启动。
操作对象组为已启动状态。
从其他的管理器以及服务器上的命令，有可能执行对相同组的操作。

请稍后进行重载，将服务器状态置为最新后再进行操作。

错误

组已经停止。
操作对象组为已停止状态。
从其他的管理器以及服务器上的命令，有可能执行对相同组的操作。

请稍后进行重载，将服务器状态置为最新后再进行操作。

错误

组正在进行状态更新。
操作对象组为迁移中状态。
从其他的管理器以及服务器上的命令，有可能执行对相同组的操作。

请稍后进行重载，将服务器状态置为最新后再进行操作。

错误

内部错误。

发生WebManager内部错误。
请重载。
如果重载后仍然发生，请重启EXPRESSCLUSTER Web Alert服务。

错误

无效的配置文件。

集群配置信息获取失败。

请确认集群配置信息。

错误

无效的组名。

发生WebManager内部错误。

请重载。

错误

无效的组名或服务器名。

发生WebManager内部错误。

如果重载后仍然发生，请重启EXPRESSCLUSTER Web Alert服务。

错误

无效参数。

发生WebManager内部错误。

如果重载后仍然发生，请重启EXPRESSCLUSTER Web Alert服务。

错误

无效的服务器名。

发生WebManager内部错误。

如果重载后仍然发生，请重启EXPRESSCLUSTER Web Alert服务。

错误

服务器或组的操作失败。

一部分操作失败。
请使用命令等确认服务器状态。
确认状态，如果没有问题即便维持操作也不会出现故障。

错误

可操作组不存在。

对组操作失败。
请解决对组操作异常的原因。
详细的错误请参考警报日志。

错误

请输入每页显示的Alert日志条数。

未设置显示警报日志查找结果的件数(每1个画面的日志)。

请设置显示警报日志查找结果的件数。

错误

请输入事件ID。

无法设置警报日志查找对象的ID。

请设置警报日志查找对象的ID。

错误

请输入模块名。

未设置警报日志查找对象的模块名。

请设置警报日志查找对象的模块名。

错误

请输入要检索的记录条数。

未设置警报日志查找件数。

请设置警报日志查找件数。

错误

请输入页数。

未设置警报日志查找结果的显示页面。

请设置警报日志查找结果的显示页面。

错误

请输入服务器名。

未设置警报日志查找对象的服务器名。

请设置警报日志查找对象的服务器名。

错误

选中的服务器无效。

作为组的移动方，指定的服务器不正确。

请稍等一会儿后重载，更新组状态后执行对组的操作。

错误

指定服务器未启动。

执行操作的服务器宕机。

稍等一会儿后重载，将服务器更新为最新状态。

警告

从服务器得到的集群树可能不完整。

获取服务器状态时发生错误。

请稍等一会儿后重载。

错误

每页显示的Alert日志条数已超过了取值范围(1~{0})。

显示警报查找结果的页面上显示件数设置成了范围以外的值。

请指定为1～300。

错误

结束时间不正确。

警报日志查找对象的结束时间指定不正确。

请设置为正确时间。

错误

输入的事件ID小于1。

警报日志查找对象ID设置小于1。

请指定为1以上。

错误

不存在能被启动的组。

组启动失败。
请解决对组操作异常的原因。
详细的错误请参考警报日志。

错误

不存在能被停止的组。

组停止失败。
请解决对组操作异常的原因。
详细的错误请参考警报日志。

错误

存在启动失败的组。

一部分操作失败。
请使用命令等确认服务器状态。
确认状态，如果没有问题即便维持操作也不会出现故障。

错误

存在停止失败的组。

一部分操作失败。
请使用命令等确认服务器状态。
确认状态，如果没有问题即便维持操作也不会出现故障。

警告

输入的检索记录条数小于1。

警报日志查找对象ID设置小于1。

请指定为1以上。

错误

输入的页数小于1。

警报日志查找的页数设置小于1。

请指定为1以上。

错误

输入的页数已超过了全部页数。

设置的值大于警报日志查找的总页数。

请设置为比总页数小的值。

警告

从服务器获取的属性数据可能不完整。

信息获取的一部分失败。

请稍等后重载。

错误

存在停止失败的服务器。

存在有可能在集群关机时失败的服务器。

请确认服务器是否宕机。如果未宕机请确认EXPRESSCLUSTER的运行。

错误

开始时间不正确，请输入正确的开始时间。

警报日志查找对象的发生时间指定不正确。

请设置为正确时间。

错误

开始时间晚于结束时间。

警报日志查找对象的开始时间比结束时间晚。

请设置为正确时间。

信息

总页数已发生变化，服务器上的Alert日志可能已更新。
警报日志查找结果的总页数被更新。
显示查找结果中，有可能发生新警报。

将添加的警报反映在查找結果中时，一旦查找结果画面关闭，请再执行查找。

错误

从服务器获取镜像磁盘列表失败。
磁盘Agent发生内部错误。
从EXPRESSCLUSTER Web Alert服务向磁盘Agent的通信失败。
服务器处理超时。

请确认磁盘Agent的运行。磁盘Agent未启动时请重启服务器。

错误

获取镜像状态失败。
磁盘Agent获取镜像磁盘状态失败。
磁盘Agent发生内部错误。
从EXPRESSCLUSTER Web Alert服务向磁盘Agent的通信失败。
服务器处理超时。

请确认磁盘Agent的运行。磁盘Agent未启动时请重启服务器。

错误

复归失败。

镜像复归中发生错误。

请确认磁盘Agent的运行。磁盘Agent未启动时请重启服务器。

错误

镜像复归时发生磁盘错误。

镜像复归中检查出磁盘错误。

请使用[clpmdstat –mirror]命令进行确认。

错误

镜像状态发生改变，复归失败。

显示Mirror Disk Helper对话框后，因变更镜像状态导致镜像复归失败。

关闭此错误对话框，更新最新信息。

确认

两块磁盘的数据相同。确实要继续进行镜像复归吗？

两台服务器的镜像磁盘不存在差异。继续镜像复归吗？

-

确认

{0}镜像复归中，确实要停止吗？

镜像复归停止吗？

-

错误

停止复归失败。

镜像复归停止失败。

服务器有可能高负荷。请重启Mirror Disk Helper。

错误

获取复归进度失败。

镜像复归进程信息获取失败。

服务器有可能高负荷。请重启Mirror Disk Helper。

错误

本地applet的版本与服务器的版本不相符。请关掉浏览器，清空applet缓存，再重试一次。

因残留有Java的缓存，Java应用面板和服务器间版本产生了不一致。

请关闭浏览器。请清除Java的缓存后重启浏览器。

错误

"{0}"上的NMP大小比"{1}"上的小，复归失败。

镜像复归时，复制源服务器的数据分区比复制目标的大。中止复原。有可能是初期镜像构筑不正常。

请将数据分区小的服务器指定为复制源。

错误

获取服务器列表失败。

获取服务器列表失败。

请确认是否有其他连接通过Web管理器在执行日志收集。在其他连接的Web管理器收集日志完成后请再尝试执行。

错误

服务器正在收集集群日志，请等其它的集群日志收集结束后再执行。

服务器正在收集集群日志。

请在收集完其他集群日志后执行。

错误

从服务器收集集群日志失败。

获取集群日志时发生错误。

请在日志收集进程对话框中确认结果。(请参考"使用WebManager收集日志")

错误

登录失败(内部错误)。

登录WebManager时引起内部错误。
请重新连接WebManager。
如果重新连接后仍然发生，请重启EXPRESSCLUSTER Web Alert服务。

错误

登录失败。

输入密码时，连续3次输入了错误的密码。

请重新连接WebManager，输入正确密码。

错误

密码不正确。

输入密码时，输入了错误的密码。

请输入正确密码。

错误

认证失败。

WebManager连接中密码变更。

请重新连接WebManager。

错误

认证失败(内部错误)。

WebManager连接中发生了内部错误。
请重新连接WebManager。
如果重新连接后仍然发生，请重启EXPRESSCLUSTER Web Alert服。

错误

连接服务器失败。

与WebManager的通信失败。
请确认服务器EXPRESSCLUSTER Web Alert服务的运行。
请确认是否能与服务器正常连接。

错误

取得异常镜像磁盘列表失败。
磁盘Agent获取镜像磁盘状态失败。
磁盘Agent发生内部错误。
从EXPRESSCLUSTER Web Alert服务向磁盘Agent的通信失败。
服务器处理超时。

请确认磁盘Agent的运行。磁盘Agent未启动时请重启服务器。

错误

从服务器取得树数据失败。
获取连接方服务器集群信息失败。
集群列表树形图中所有的集群信息获取失败。
请确认在连接目标服务器中是否根据命令等运行EXPRESSCLUSTER。
请确认树形图中所有的集群管理IP是否正常启动。

错误

其他服务器正在执行自动检索。请过一会再执行。

从其它的管理器已经执行了自动检索。

请过一会执行自动检索。

错误

内部错误。

WebManager发生内部错误。
请再次执行自动查询。
如果再次执行后仍然发生，请重启EXPRESSCLUSTER Web Alert服务。

错误

与服务器的连接中断。连接恢复后设定的内容将在画面中表现。 请等待。

由于与WebManager的通信失败，变更后的设置在连接恢复后才能变为有效。
请在服务器侧确认 EXPRESSCLUSTER Web Alert 服务正在运行。
请确认与服务器之间正常连接。

错误

恢复服务器"{0}"失败。n点击刷新按钮或稍后再试。
服务器的状态有可能不是最新状态。
可能由于其他操作导致服务器的状态没能显示。

按压[刷新]，显示服务器的最新状态后，重新进行同样的操作。

错误

迁移组"{0}"到服务器"{1}"失败。
组的状态可能不是最新状态。
由于从其它WebManager进行操作，使用[clpgrp]命令进行操作时组的状态没能显示。

按压[刷新]，显示组的最新状态后，重新进行同样的操作。

错误

无法停止监视器的模拟故障。n点击刷新按钮或稍后再试。
集群的状态可能不是最新状态。
由于从其他WebManage进行操作，使用[clpmonctrl]命令进行操作时集群的状态没能显示。

按压[刷新]，显示集群的最新状态后，重新进行同样的操作。

错误

无法停止部分监视器的模拟故障。n点击刷新按钮或稍后再试。
集群的状态可能不是最新状态。
由于从其它WebManager进行操作，使用[clpmonctrl]命令进行操作时集群的状态没能显示。

按压[刷新]，显示集群的最新状态后，重新进行同样的操作。

错误

无法开始监视器"{0}"的模拟故障。n点击刷新按钮或稍后再试。
集群的状态可能不是最新状态。
由于从其它WebManager进行操作，使用[clpmonctrl]命令进行操作时集群的状态没能显示。

按压[刷新]，显示集群的最新状态后，重新进行同样的操作。

错误

无法停止监视器"{0}"的模拟故障。n点击刷新按钮或稍后再试。
集群的状态可能不是最新状态。
由于从其它WebManager进行操作，使用[clpmonctrl]命令进行操作时集群的状态没能显示。

按压[刷新]，显示集群的最新状态后，重新进行同样的操作。

错误

权限信息获取失败。

获取权限信息失败。
请确认权限。
请执行集群关闭、重启。

错误

从服务器没有获取全部权限信息。

部分权限信息获取失败。
请确认权限。
请执行集群关闭、重启。

错误

存在集群恢复失败的服务器。

部分服务器恢复集群失败。

请确认恢复失败的服务器状态。

错误

无法从服务器获取时刻信息。

获取时刻信息失败。

请按[刷新]，显示集群的最新状态后，再次执行同一操作。

错误

时刻信息清除失败。

清除时刻信息失败。

请按[刷新]，显示集群的最新状态后，再次执行同一操作。

3. Builder的功能

本章就Builder的功能进行说明。

本章说明的项目如下。

3.1. Builder的概要

Builder是创建及更改集群配置信息 (config、脚本) 的设置所需的工具。

注解

在ExpressCluster X 4.0之后的版本中添加或更改的功能无法设置和显示。

有在线版与脱机版两种。

  • 在线版
    从WebManager的[表示]菜单中点击[设定模式]，或者从画面中工具条上的设定模式图标中选择[设定模式]，启动Builder。
    可以直接连接到服务器进行集群的创建和配置更改，也可以发送配置信息。
  • 脱机版
    可以在无法连接到服务器的机器上进行集群配置信息的创建与信息更改。
    发送配置信息需要使用[clpcfctrl]命令。

参见

有关 Builder的运行环境请参考Web网站。

注解

本书中出现的Builder，是指在WebManager的设定模式下运行的在线版Builder和在管理PC中运行的脱机版Builder。
本手册中涉及的"主机名"原则上指FQDN格式除去域名的简称。

3.1.1. Builder的注意限制事项

  • 不具备与以下产品在集群配置信息上的兼容性。
    EXPRESSCLUSTER X 4.0 for Windows以外的Builder
    EXPRESSCLUSTER for Linux的Builder
    EXPRESSCLUSTER for Windows Value Edition的Builder
  • 使用比本产品更新的版本创建的集群配置信息，不能在本产品中使用。
  • Windows版 X1.0 / 2.0 / 2.1 / 3.0 / 3.1 / 3.2 / 3.3 / 4.0的集群配置信息可在本产品中使用。

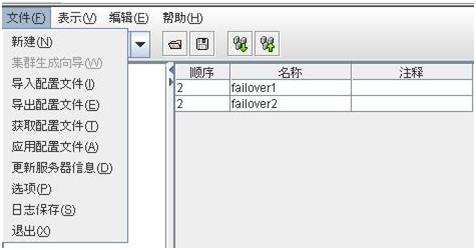

    使用时，在Builder 的 [文件] 菜单中点击 [导入配置文件] 。
  • 通过[文件]菜单中的[退出]或窗口边框中的[X]按钮等结束Web浏览器后，弹出确认对话框。
    若要保存当前配置，请选择[取消]。

    注解

    JavaScript无效时本画面不表示。

  • 刷新Web浏览器(通过[工具]菜单中的[刷新]及工具条上的[刷新]按钮等)后，弹出确认对话框。
    若要保存当前配置，请选择[取消]。

    注解

    JavaScript无效时本画面不表示。

  • 如果在执行Builder的过程中更改画面的分辨率，则Java控制台中可能会输出"NullPointerException"等Java VM的堆栈跟踪信息。Builder可以继续运行。

  • 显示浏览器的下拉菜单时如果按下Esc键，则Java控制台中可能会输出"NullPointerException"等Java VM的堆栈跟踪信息。Builder可以继续运行。

  • 可能会发生Builder的键盘光标失效(键盘光标移动到Web浏览器)，无法操作键盘的情况。用鼠标点击Builder画面，显示光标。

  • 使用多画面显示功能时，请在主显示画面中执行，而不要在次显示画面中执行。有时会发生画面无法描画等无法正常运行的情况。

  • 如果在[alert日志]标签页的[保存最大alert记录数] (参考"3.11.10. Alert日志标签页") 中设置的值小于当前设置的值，则删除所有的警报日志内容。开始操作前请考虑磁盘容量。

  • 依据Internet Explorer的安全设定，存在不能运行的情况。这种情况下，将[Protected Mode]设为无效等，变更安全设定。

  • 不兼容JIS2004默认字符。因此，无法在各种设置界面中输入或显示通过JIS2004添加的字符。

  • 经由Reverse Proxy服务器时，Builder不能正常运行。

  • 请按照下表的组合使用脱机版Builder版本和EXPRESSCLUSTER内部版本。如果使用下述以外的组合方式可能出现运行异常。

    脱机版Builder版本

    EXPRESSCLUSTER Server内部版本

    4.0.0-1

    12.00

    12.01

3.2. Builder画面的详细内容

本节对Builder的画面配置进行说明。

3.2.1. Builder的概要

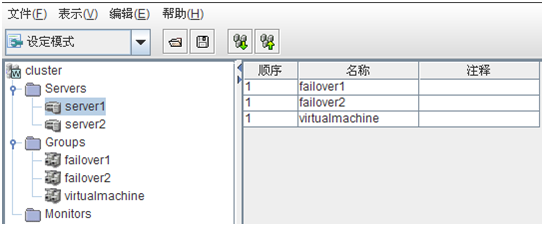

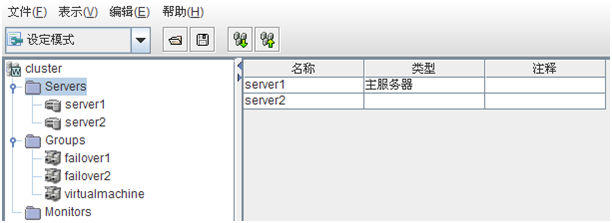

Builder的画面配置如下。在图中显示各部分的名称。

在画面左侧的树形图中显示集群对象的结构层次。
在画面右侧的表格视图中显示树形图中选中的对象所包含的对象。

3.2.2. 树形图

树形图中显示的对象的种类如下。

层次

对象

含义

选择对象时的表格视图

1

表示集群。

显示集群名选择表格。

2

Groups

表示集群中包含的组的集合。

显示Groups选择表格。

3

表示每个组。

显示组名选择表格。

2

Monitors

表示集群中包含的监视资源的集合。

显示Monitors选择表格。

2

Servers

表示集群中包含的服务器的集合。

显示Servers选择表格。

3

表示每个服务器。

显示服务器名选择表格。

3.2.3. 表格视图

3.2.4. 集群名选择表格

显示根层次下的对象列表。

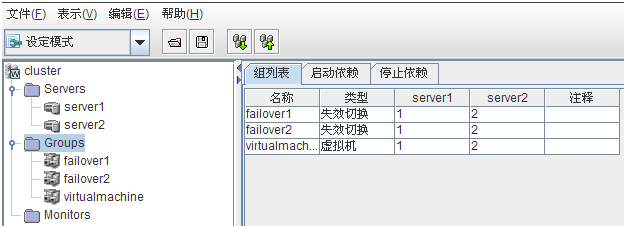

3.2.5. Groups选择表格

组列表

显示各组的失效切换优先度。

列名

概要

名称
显示组名。
按组名顺序显示。

类型

显示组的类型。
服务器名
(根据服务器个数可动态增减列数)
在以列名表示的服务器中显示启动组的顺序。
优先度最高的值是1。
按照服务器的优先度时为空白。WebManager组是空白。

注释

显示组中设置的注释。

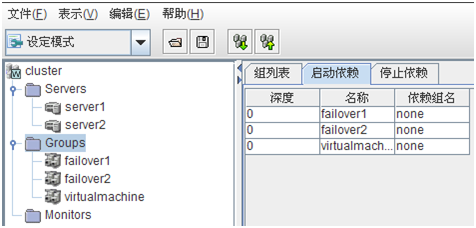

启动等待

使用列表显示组的启动等待的依赖关系。

列名

概要

深度
表示名称列中的组的启动顺序。
没有任何组等待启动时，显示为"0"。
按照深度顺序来显示。

名称

显示组名。

对象组名
名前列中的组表示启动等待组的名称。
没有任何组等待启动时，显示为"none"。
如果启动等待组为复数个时，使用复数行来表示。

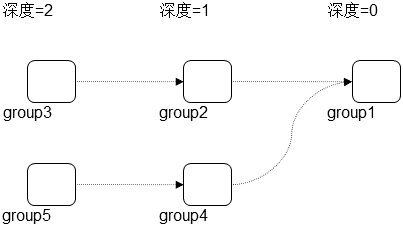

下面用图来表示深度的含义。图中的箭头 (->)表示组的启动等待对象。

使用列表表示此图的依赖关系。

深度

名称

启动等待组名

0

group1

none

1

group2

group1

1

group4

group1

2

group3

group2

2

group5

group4

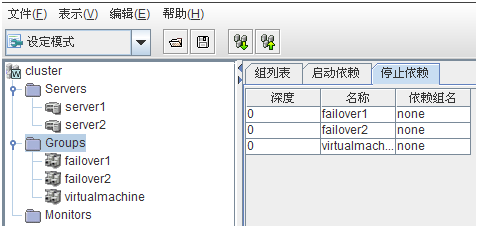

停止等待

使用列表表示组的停止等待的依赖关系。

列名

概要

深度
表示名称列中的组的停止顺序。
没有任何组等待停止时，显示为"0"。
按照深度顺序来显示。

名称

显示组名。

对象组名
名前列中的组表示停止等待组的名称。
没有任何组等待停止时，显示为"none"。
如果停止等待组为复数个时，使用复数行来表示。

下面用图来表示深度的含义。图中的箭头 (->)表示组的停止等待对象。

使用列表表示此图的依赖关系。

深度

名称

停止等待组名

0

group1

none

1

group2

group1

1

group4

group1

2

group3

group2

2

group5

group4

3.2.6. 组名选择表格

资源列表

列表显示选择的组所包含的组资源。

列名

概要

名称
显示组资源名。
按组资源名顺序显示。

类型

显示组资源的类型。

资源信息

显示组资源的激活、非激活对象。

注释

显示组资源中设置的注释。

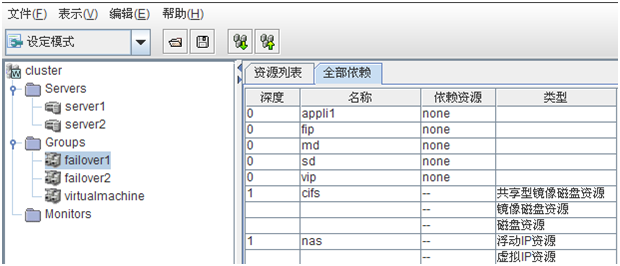

整体的依赖关系

列表显示选择的组所包含的组资源的依赖关系。

列名

概要

深度
显示按名称列显示的组资源的激活的目标。
不依赖于任何组资源时，显示0。
按深度顺序显示。

名称

显示组资源名。

依赖资源
显示按名称列显示的组资源依赖的组资源的名称。
不依赖于任何组资源时，显示"none"。
按已有的依赖关系时，显示"--"。
存在多个依赖资源时，使用多行显示。

类型
显示按依赖资源名列显示的组资源的类型。
按已有的依赖关系时，显示依赖的类型。

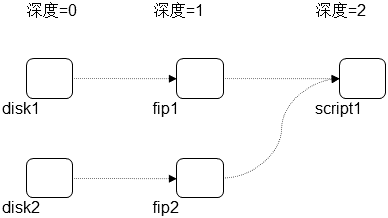

下图表示深度的意思。图中的箭头(->)表示组资源的激活顺序。

以下列表显示此图的依赖关系。按照资源名设置依赖关系，而不是已有的依赖关系。

深度

名称

依赖资源名

类型

0

disk1

none

0

disk2

none

1

fip1

disk1

磁盘资源

1

fip2

disk2

磁盘资源

2

script1

fip1

浮动IP资源

fip2

浮动IP资源

3.2.7. Monitor资源选择表格

显示监视资源的列表。

列名

概要

名称
显示监视资源名。
按监视资源名顺序。

类型

显示监视资源的类型。

监视位置

显示监视资源的监视对象。

注释

显示监视资源中设置的注释。

3.2.8. Servers选择表格

显示服务器列表。

列名

概要

名称
显示服务器名。
按服务器名顺序显示。

类型

设置在主服务器中时显示"主服务器"。

注释

显示服务器中设置的注释。

3.2.9. 服务器名选择表格

显示允许在选择的服务器中启动的组的列表。

列名

概要

顺序
表示服务器的优先度。名称列中的组在服务器中启动的顺序如下。
优先度最高的值是1。
按照优先度显示。
此外，不显示作为可启动的服务器但没有顺序的(按服务器的优先度)组。不显示WebManager组。

名称

显示组名。

注释

显示组中设置的注释。

3.3. 弹出菜单

鼠标右键点击树对象或表格行则显示弹出菜单。

选择对象

显示菜单

参考文件

[no_cluster_name]

集群生成向导

3.6.1. 新建集群

[cluster_name]

删除集群

3.8.2. 删除

重命名集群

3.8.3. 重命名

属性

3.8.4. 属性

Servers

添加服务器

3.8.1. 添加

属性

3.8.4. 属性

[server_name]

删除服务器

3.8.2. 删除

更改服务器名

3.8.3. 重命名

属性

3.8.4. 属性

Monitors

添加监视资源

3.8.1. 添加

Groups

添加组

3.8.1. 添加

添加用于管理的组

3.8.1. 添加

属性

《参考指南》的"组资源的详细信息"

[group_name]

添加资源

3.8.1. 添加

删除组

3.8.2. 删除

重命名组

3.8.3. 重命名

属性

3.8.4. 属性

[group_resource_name]

删除资源

3.8.2. 删除

重命名资源

3.8.3. 重命名

属性

3.8.4. 属性

[monitor_resource_name]

删除监视资源

3.8.2. 删除

重命名监视资源

3.8.3. 重命名

属性

3.8.4. 属性

3.4. 使用Builder的工具栏

Builder备有工具栏。

  • 在线版
  • 脱机版

在线版的Builder在工具栏左端有操作模式切换下拉菜单，关于此菜单详细信息，请参照"2. WebManager的功能" - "2.2. WebManager的画面" - "2.2.1. WebManager的主画面" - "工具条"。

点击Builder画面固有工具条中的3个图标，可以执行与工具条上部的下拉菜单中部分功能相同的操作。

图标

功能

参考文件

打开文件。与选择[文件]菜单的[导入配置文件]相同。

"3.6.2. 打开信息文件"

保存文件。与选择[文件]菜单的[导出配置文件]相同。

"3.6.3. 保存信息文件"

获取配置文件。与选择[文件]菜单的[获取配置文件]相同。脱机版使用不可。

"3.6.4. 获取配置文件(仅限在线版)"

应用配置文件。与选择[文件]菜单的[应用配置文件]相同。脱机版使用不可。

"3.6.5. 应用配置文件(仅限在线版)"

3.5. 使用Builder的菜单栏

可以使用Builder的菜单栏进行各种操作。本节就使用菜单栏的操作的详细内容进行说明。

3.6. 文件菜单

选择[文件]菜单则显示下面的下拉菜单。

菜单

功能概要

新建

新建集群。

集群生成向导

启动集群生成指南。

导入配置文件

读入集群信息配置文件。

导出配置文件

把配置信息作为集群配置文件保存。

获取配置文件

连接集群，取得当前的配置信息文件(仅限在线版)。

应用配置文件

把配置信息反映到集群中(仅限在线版)。

更新服务器信息

更新服务器IP地址和设备信息(仅限在线版)

选项

启动[选项]对话框。

日志保存

启动[日志保存]对话框。

退出

退出Builder。

3.6.1. 新建集群

使用Builder新建集群。

重要

新建时，新建前编辑的集群配置信息被破坏。新建集群前请务必保存所需的数据。

  1. 点击[文件]菜单的[新建]。

  2. 更改正在编辑的集群配置信息时，显示废弃还是保存的确认对话框。需要保存时点击[是]，在保持显示的对话框中指定集群配置信息的保存目录。关于保存的操作，请参考"3.6.3. 保存信息文件"。不保存时点击[否]。

  3. 用鼠标右键点击画面左端的树形图集群图标。点击[集群生成向导]，使用集群生成指南创建。

3.6.2. 打开信息文件

打开保存的集群配置信息时，选择[导入配置文件]。根据读入的信息文件显示树形图。
重新开始编辑原来编辑时保存的临时文件时可使用此项。

操作说明

  1. 点击[文件]菜单的[导入配置文件]。

  2. 显示[打开]对话框后，选择适当的信息文件，点击[打开]，则在Builder中显示信息文件的内容。
    文件名选择"clp.conf"。

3.6.3. 保存信息文件

保存当前正在编辑的集群配置信息。创建集群配置信息则可选择本菜单。以"clp.conf"保存文件名。
保存时需要满足以下条件。

  • 设置了服务器。

  • 设置了内核模式的LAN心跳资源。

操作说明

  1. 点击[文件]菜单的[导出配置文件]。

  2. 显示[保存]对话框后，选择适当的保存位置，点击[保存]，则信息文件被保存。
    文件名请指定"clp.conf"。

    注解

    在运行EXPRESSCLUSTER的服务器上使用Builder时，不要直接覆盖服务器中EXPRESSCLUSTER安装路径下的etc\clp.conf。否则可能导致反映变更时反映方法的消息不能正确显示，或者EXPRESSCLUSTER不能正常运行。请保存到其他目录中。使用[clpcfctrl]命令上传时，请通过-x选项指定保存目录。

3.6.4. 获取配置文件(仅限在线版)

获取连接的服务器中设置的集群配置信息。根据获取的信息文件显示树形图。
打开其他的配置信息，更改其他配置信息时显示确认保存的对话框。
需要保存时选择[是]。接下来显示指定信息文件的保存目录的对话框。关于保存的操作，请参考"3.6.3. 保存信息文件"。
不需要保存时选择[否]。放弃正在编辑的集群信息，取得信息文件。
取消取得时选择[取消]。

注解

在服务器的<EXPRESSCLUSTER安装路径>\scripts目录下，请不要创建文件夹或文件。创建文件夹或者文件有可能会导致取得信息文件失败。

3.6.5. 应用配置文件(仅限在线版)

将正在编辑的集群配置信息应用到连接的服务器中。打开有效的集群配置信息时可以选择本菜单。
应用时需要满足下述条件。

  • 设置了服务器。

  • 设置了内核LAN心跳资源。

注解

没有满足此条件时，连接其他服务器会失败，应用集群配置信息也会失败。此时，仅能对可以连接的服务器进行强行应用。详细内容请参考《参考指南》的"EXPRESSCLUSTER命令参考"-"生成集群、备份集群配置信息(clpcfctrl命令)"-"生成集群(clpcfctrl –push)"。

注解

如果利用镜像磁盘资源或者共享型磁盘资源时，一部分的服务器处于停止状态时，
请不要应用设置信息。如果应用了设置信息，则镜像磁盘资源或者共享型磁盘资源的控制模块有时会查出错误，有可能对服务器执行关闭。

执行应用时显示以下消息。应用失败时，根据处理方法重新执行应用。

消息

处理

修改已经被成功反映。

-
反映修改成功。
为了反映修改，一部分功能已经停止。
要恢复已停止的功能，需要执行下述操作。

<必要的操作>

要立即执行吗？

选择[确定],所表示的操作将被执行。

存在未被设定的磁盘信息。是否进行自动设置？

有些卷的GUID信息未设置。如果选择[是]，则将从盘符中确定当前GUID信息自动配置。

存在未被设定的HBA信息。是否进行自动设定？

安装时设置了连接共享磁盘的HBA信息情報的服务器上没有设置HBA信息。选择[是]则能够继承安装时的设置。
配置信息中存在某个磁盘信息与服务器上的磁盘信息不一致。
是否进行自动修正？
卷的GUID信息和盘符的组合与现在服务器上的组合有不一致的地方。选择[是]则将从盘符确定当前的GUID信息自动修正。
应用被中止了。
存在无法连接的服务器。
如果希望强制性上传配置信息，可以在服务器上执行[clpcfctrl]命令。
由于集群内存在无法连接的服务器，所以中止应用。
请在确认集群内所有服务器都已经启动后，执行应用。
即使集群内存在无法连接的服务器也要强行应用时，请参考《参考指南》的"EXPRESSCLUSTER命令参考"-"生成集群、备份集群配置信息(clpcfctrl命令)"-"生成集群(clpcfctrl –push)"。

在数据应用中发生错误。cfctrl (No.)

处理发生错误导致应用中断。请重新执行应用。
集群配置信息文件校验失败。
请检查以下设定是否正确。
<存在问题的设定值>
集群配置信息文件所设定的IP地址和各个服务器所设定的IP地址有差异。请检查IP地址设定是否正确。

参见

集群内存在无法连接的服务器时，无法进行Builder的集群配置信息的应用。此时，可以使用[clpcfctrl]命令仅对可以连接的服务器强制应用集群配置信息。
按以下步骤强制执行集群配置信息的应用。
  1. 将集群配置信息从Builder保存到本地磁盘的适当目录下。
    例) 保存到C:\config
  2. 将保存的集群配置信息保存到集群内的任意服务器中。
    例) 将(1) 保存的C:\config 下的全部信息保存到集群内任意服务器的目录C:\tmp 中

  3. 在保存了集群配置信息的服务器中执行以下命令。

    clpcfctrl --push -x "保存了集群配置信息的目录" --force

    例) 在执行了(2)的服务器上执行以下命令

    clpcfctrl --push -x "C:\tmp" --force

3.6.6. 更新服务器信息(仅限在线版)

取得指定服务器的信息。
IP一览、或设备信息取得时License信息也会取得。Java Resource Agent的License被 登入的情况下，集群属性的[JVM监视]标签页会被显示。此外，所登入的License对应的 资源、监视资源可以被做成使用。

更新项目

  • IP一览
    取得IP地址一览。
  • 设备信息
    取得磁盘设备的信息。

选择服务器

取得指定服务器的信息。通过第一个复选框切换，可以选择和取消所有服务器。

3.6.7. 进行通信设置

更改关于通信的设置时，选择[选项]后，选择[通信]标签页。该设置在脱机版中将被忽略。

通信超时(0～999)

与服务器通信时的超时时间。

3.6.8. 设置Builder的日志级别

要更改Builder 的日志等级，请选择[选项]，选择[日志]标签页。

日志等级

设置Builder在运行中输出的内部日志级别。

  • ERROR
    只输出错误级别。
  • WARNING
    输出警告级别、错误级别。
  • INFORMATION
    输出信息级别、警告级别、错误级别。
  • TRACE1,2,3
    输出内部跟踪、信息级别、警告级别、错误级别。数字越大，输出的跟踪更详细。

java控制台输出

设置是否输出到JAVA控制台。

3.6.9. 收集Builder的日志

选择[日志保存]即能够收集Builder日志。
指定日志保存地点选择[保存]。

3.6.10. 结束

结束Builder。不结束Web浏览器。
正在编辑的信息有更改时显示保存确认对话框。
需要保存时选择[是]。接下来显示指定信息文件保存目标的对话框。关于保存的操作，请参考"3.6.3. 保存信息文件"。
无需保存时选择[否]。废弃正在编辑的集群信息后结束。
取消结束时选择[取消]。

3.7. 显示菜单

在线版选择[表示]按钮，下拉菜单表示如下。

3.7.1. 操作模式

从当前显示的模式切换到Webmanager的操作模式。
与点击左端工具条上的下拉菜单[ 操作模式]时的效果相同。

3.7.2. 设定模式

通过Builder从当前显示的模式切换到基于Builder的设定模式。
与点击左端工具条上的下拉菜单[ 设定模式]时的效果相同。

3.7.3. 参照模式

从当前显示的模式切换到Webmanager的参照模式。
与点击左端工具条上的下拉菜单[参照模式]时的效果相同。

3.7.4. 验证模式

从当前显示的模式切换到 WebManager 的验证模式。
与点击左端工具条上的下拉菜单[验证模式]时的效果相同。

3.8. 编辑菜单

选择[编辑]菜单则显示以下下拉菜单。

菜单

功能概要

添加

添加对象。

删除

删除选中的对象。

重命名

更改选中的对象的名称。

属性

显示选中的对象的属性。

添加管理用组

添加管理用组。

3.8.1. 添加

添加服务器、组、组资源、监视资源。显示添加的指南画面。
根据选择对象不同可以添加的对象也不同，请参考下表。

选择对象

添加对象

Groups
组
WebManager用的组

[组名]

组资源

Monitors

监视资源

Servers

服务器

注解

在[组属性]中将[失效切换属性]设为[自动失效切换]时，无法添加镜像磁盘资源和共享型镜像磁盘资源。将[失效切换属性]设为[手动失效切换]，添加镜像磁盘资源和共享型镜像磁盘资源。

3.8.2. 删除

显示确认对话框。删除时选择[是]。删除被选择的集群、服务器、组、组资源、监视资源。不删除时选择[否]。
集群的删除与[文件]菜单的[新建]相同。
下属条件下无法删除。

选择对象

无法删除的条件

反映方法

[集群名]

无

[服务器名]
•    不存在其他服务器。
•    如果在可启动组的服务器上设置了唯一名称。

集群暂停・恢复

[组名]
•    监视资源的恢复对象。 6
•    拥有组资源。
组停止
集群暂停・恢复
组再展开

组资源名
•    监视资源的恢复对象。 6
•    监视资源的监视时机的对象资源。 6
•    镜像磁盘监视资源的监视对象。 6
•    使用镜像磁盘连接监视资源的监视对象的镜像磁盘资源。 6
•    依赖于相同组内其他组资源。
组停止
集群暂停・恢复
组再展开

监视资源名
•    非镜像磁盘监视资源时，没有条件。
•    为镜像磁盘监视资源时，选中集群属性的镜像磁盘标签页的[自动镜像复归]复选框。

集群暂停・恢复
6(1,2,3,4,5)

确认是否可以删除该监视资源。选择"是(删除)"，则删除该监视资源后，删除删除对象。

3.8.3. 重命名

显示所选集群、服务器、组、组资源、监视资源名的更改对话框。

各自的输入规则如下。

选择对象

输入规则

反映方法

组名
•    只能使用1字节的英文大小写字母，数字，连字符(-)，下划线(_)，空格。
•    最多31个字符(31字节)。
•    字符串的开头和末尾不能使用连字符(-)和空格。
组停止
集群暂停・恢复
组再展开

组资源名
•    只能使用1字节的英文大小写字母，数字，连字符(-)，下划线(_)，空格。
•    最多31个字符(31字节)。
•    字符串的开头和末尾不能使用连字符(-)和空格。
组停止
集群暂停・恢复
组再展开
集群名
监视资源名
•    只能使用1字节的英文大小写字母，数字，连字符(-)，下划线(_)，空格。
•    最多31个字符(31字节)。
•    字符串的开头和末尾不能使用连字符(-)和空格。

集群暂停・恢复

服务器名
•    与OS中可以设置的TCP/IP的主机名规则相同。需要与服务器中设置的主机名完全一致。
•    最多为63个字符(63字节)。
•    字符串的开头和末尾不能使用连字符(-)和空格。
•    不能使用下划线(_)。
•    字符串全部是数字时无法使用。
•    不要在服务器名中使用"localhost"。

更改服务器名时需要注意。服务器名的更改步骤请参考《维护指南》的"维护信息"。

在集群、服务器、服务器组、组、组资源及监视资源的类别中输入唯一(不区分英文大小写)的名称。

3.8.4. 属性

显示选中的集群、服务器、组、组资源、监视资源、Servers的属性。
详细内容请参考"3.10. 参数的详细信息"。

3.9. 帮助菜单

3.9.1. 确认Builder的版本信息

要确认Builder 的版本信息时，点击[帮助]菜单中的[版本信息]。

3.10. 参数的详细信息

3.11. 集群属性

可以在集群属性中显示集群的详细信息或更改其设置。

3.11.1. 信息标签页

对集群名进行显示、登录注释、更改。

集群名

显示集群名。无法在此更改名称。

注释 (127个字节以内)

设置集群的注释。只能输入半角的英文数字。

语言

从下面选择集群语言。在运行WebManager的OS语言(locale)中设置。

  • 英语

  • 日语

  • 简体中文

3.11.2. 私网标签页

设置集群服务器之间的网络通信路径的配置。

[心跳 I/F 优先级列表]标签页会显示配置集群的服务器之间的网络通信路径。

添加

添加通信路径。通过点击各服务器列的单元格，选择或输入IP地址，从而设置通信路径中各服务器的IP地址。部分没有连接服务器的通信路径，请设置未连接的服务器的单元格为空白。

删除

删除通信路径。选中要删除的通信路径所在列，点击[删除]，则选中的路径被删除。

[种类]列

用于接收或发送内核模式LAN心跳的通信路径(私网)，请点击[种类]列表的单元格并选择[内核模式]。
尽量将全部通信路径设置为私网。
使用BMC 心跳时，选择[BMC]。
准备专用的数据镜像通信路径(镜像磁盘连接)时，请点击[类型]列的单元格并选择[镜像通信专用]。

[MDC]列

使用通信路径作为镜像磁盘连接时，请点击[MDC]列的单元格并选择镜像磁盘连接。
输入内容因类别不同而差异。
  • 内核模式、镜像通信专用
    从Combo Box选择镜像磁盘连接。
    不使用镜像磁盘连接时，选择[不使用]。
  • BMC
    不能使用镜像磁盘连接。
    [MDC] 列自动变为 [不使用]，不能进行编辑。

向上、向下

设置多个私网时，[优先级]列中编号较小的通信路径被优先用于集群服务器间的内部通信。点击[向上]、[向下]，调整选中行的顺序，更改优先级。
有私网专用通信路径时，建议将该路径的优先顺序设置成高于其它线路。

注解

[优先级]用于决定集群服务器间的内部通信所使用的通信路径的优先顺序。集群服务器间的心跳与[优先级]不相干，在心跳用设置的所有通信路径中执行。

[服务器]列

输入内容因种类不同而差异。

  • 内核模式、镜像通信专用
    输入IP地址。不使用的路径设置为空栏。
  • BMC
    输入BMC的IP地址。不使用BMC时设置为空栏。

注解

  • 一个服务器中不能有复数个相同网络地址的 IP地址。并且，也不能含有以下的包含关系。

    IP地址：10.1.1.10、子网掩码：255.255.0.0
IP地址：10.1.2.10、子网掩码：255.255.255.0

  • 使用在线版Builder时，通过执行[文件]菜单的[更新服务器信息]，可以在列表框中显示用于设定互连的IP地址列表。

服务器宕机通知

服务器正常停止(包括关闭、重启)时，对集群内的其他服务器通知宕机。通过事先通知可以迅速进行失效切换。
服务器停止(包括关闭、重启)时，如果组的非激活失败或发生其他异常，则不考虑服务器宕机通知的设置，不进行服务器宕机的通知。
  • 选中复选框
    进行服务器宕机通知。
  • 没有选中复选框
    不进行服务器宕机通知。

广播/单播

内核模式LAN心跳的通信方法按照如下方式选择。

  • 广播
    通过广播方式进行通信。但无法在IPv6中使用。
  • 单播
    通过单播方式进行通信。

3.11.3. NP解决

进行网络分区(NP)的解决处理设置。

追加

追加网络分区解决(NP解决)资源。点击 [种类] 列选择NP解决类型(「COM」、「DISK」、「Ping」、「多数决」)。选择[Ping]种类时，请在[Ping对象]一栏中设置Ping对象机器的IP地址。各服务器列请设定[使用]或者[不使用]。

删除

删除网络分区解决资源，选择想要删除的网络分区解决资源列，点击[删除]，就能够删除所选择的网络分区解决资源。

属性

选择资源类型只适用[DISK] 或 [Ping]的场合。
表示[DISK NP的属性] 或 [Ping NP的属性]的画面。

调整

显示网络分区解决调整属性画面。

种类

设置网络分区解决资源的种类。能够使用的种类有[COM]，[DISK]，[Ping]，[多数决]四种。

Ping对象

设置Ping送信对象机器的IP地址。只能在类型为[Ping]的场合设置。

服务器名

输入内容根据种类不同而各不相同。

  • COM
    通信使用的COM端口号。
  • DISK
    输入磁盘心跳用分区的盘符。

    注解

    使用在线版Builder时，通过执行[文件]菜单的[更新服务器信息]，可以在列表框中显示用于设定磁盘心跳分区的驱动器文字列表。

  • Ping 、多数决
    选择[使用]或者[不使用]。

磁盘NP的属性

  • IO等待时间：
    设定磁盘IO等待时间。设定时请设定超过使用的共享驱动器装置磁盘IO的最大延迟时间。磁盘转换二重化的场合，需考虑转换的IO延迟时间。
  • 间隔：
    设定磁盘心跳间隔。
  • 超时：
    设定磁盘心跳超时时间。
  • 重试次数：
    设定重试次数。
  • 默认值：
    将IO等待时间、间隔、超时、重试次数返回默认值。
    Ping NP的属性
  • 添加组列表：
    添加Ping对象的IP地址的组。
    最多能添加16个组。
    1个组内登录了复数个IP地址时，如果所有的IP地址不返回Ping命令的响应的状态持续一段时间后，就不能进行NP解决处理(只要有1个IP地址返回Ping命令的响应，就可以进行NP解决)。此外，登录了复数个组时，如果任何一个组都不返回Ping命令的响应的状态持续的话，就不能进行NP解决处理(所有的组返回Ping命令的响应时，才可进行NP解决)。
  • 删除组列表：
    删除选择的组。
  • 添加IP地址列表：
    添加所选择的组的IP地址。
    最多能添加16个IP地址。
    每个Ping NP资源最多可以登录的IP地址数是256个。其中可以登录的IP地址种类是16种。(相同的IP地址可重复使用)
  • 删除IP地址列表：
    从IP地址列表里删除选择的IP地址。
  • 编辑：
    编辑选择的IP地址。
  • 间隔：
    设定Ping送信间隔。
  • 超时：
    设定Ping应答等待超时时间。
  • 重试次数：
    设定重试次数。
  • 缺省值：
    将间隔、超时、重试次数返回默认值。并且，间隔、重试次数的指定数值必须满足以下的条件表达式。不满足时，就不能正常执行NP的解决处理。
    条件表达式) 心跳超时 ＞ (间隔×重试次数)

网络分区解决属性

  • NP发生时动作：

    • 停止集群服务
      停止网络分区解决状态的服务器的集群服务。
    • 停止集群服务并关闭操作系统
      停止网络分区解决状态的服务器的集群服务。并关闭操作系统
    • 停止集群服务并重新启动操作系统
      停止网络分区解决状态的服务器的集群服务。并重新启动操作系统
    • 紧急关机
      关闭网络分区解决状态的服务器。
    • 生成主动停止错误
      针对网络分区状态的服务器主动发生停止错误。
    • HW重设 7
      在网络分区解决状态的服务器上实施HW重置。

    注解

    使用镜像磁盘资源、共享型镜像磁盘资源时，不推荐将NP发生时动作设定为停止集群服务。
    当设定为停止集群服务时，网络分区发生后的复归时需要进行强行镜像复归。

  • 默认值：

    将NP发生时动作返回默认值。

7

如果使用本功能，和强制停止功能的不同点是，不需要ipmiutil

3.11.4. 超时标签页

设置超时值等。

网络初始化结束等待时间 (0～99)

服务器启动时，截至到自身服务器的NIC变为有效的等待时间。

同步等待时间 (0～99)

启动服务器时等待其他服务器启动的时间。

心跳线

  • 间隔(1～99)
    心跳间隔。
  • 超时(2～9999)
    心跳超时值。如果在此处设置的时间内没有应答，则视为服务器宕机。
  • 需要大于间隔的值。

内部通信超时 (1～9999)

在执行EXPRESSCLUSTER的命令,WebManager上的操作,显示画面时等等,所执行的EXPRESSCLUSTER服务器的内部通信中使用的超时值。

默认值

返回默认值时使用。选择[默认值]按钮则所有的项目都被设置为默认值。

3.11.5. 端口号标签页

设置TCP端口号、UDP端口号。

TCP

TCP的各端口号不能重复。使用Replicator/ Replicator DR 时，不能与所有的镜像磁盘资源、共享型镜像磁盘资源的镜像数据端口号重复。

  • 内部通信端口号(1～65535 8)
    内部通信使用的端口号。
  • 数据传送端口号(1～65535 8)
    事务(反映/备份集群配置信息、收发License信息、执行命令)使用的端口号。
  • WebManager HTTP 端口号(1～65535 8)
    浏览器与EXPRESSCLUSTER服务器通信时使用的端口号。
  • 磁盘Agent端口号(1～65535 8)
    磁盘Agent使用的端口号。
  • 镜像驱动端口号(1～65535 8)
    镜像驱动程序使用的端口号。

UDP

UDP的各端口号不能重复。

  • 内核模式心跳端口号 (1～65535 8)
    内核模式心跳使用的端口号。
  • Alert同步端口号 (1～65535 8)
    服务器间进行警报消息的同步时使用的端口号。

TCP/UDP

  • 客户端服务端端口号 (1～65535 8)
    客户端服务使用的端口号。

默认值

返回默认值时使用。选择[默认值]按钮则所有的项目被设为默认值。

8(1,2,3,4,5,6,7,8)

不推荐使用Well-known端口，特别是1～1023号的预定端口。

3.11.6. 监视标签页

进行监视相关设置。

系统资源

设置收集/不收集系统资源信息。
为了提高运行效率，定期收集系统资源信息。系统资源信息有益于调查EXPRESSCLUSTER的运行状况，可以比较容易找出因系统资源不足而产生的故障。
  • 选中复选框
    定期收集集群运行时的CPU、内存、进程等系统信息。
    收集系统信息可以用clplogcc命令和WebManager上的日志收集进行收集。
    用clplogcc命令收集日志时请指定type1，用WebManager收集日志时请指定模式1。关于日志收集的详细信息请参考《参考指南》的"EXPRESSCLUSTER命令参考"的"收集日志(clplogcc命令)"，本指南的"2. WebManager的功能"的"2.2.4. 使用WebManager收集日志"。
    进程的启动数等依赖于系统的工作状态的资源信息的保存，需要450MB以上的磁盘空间。
  • 不选中复选框
    不收集系统资源信息。

3.11.7. 复归标签页

进行集群恢复相关设置。

集群服务的进程异常时动作

指定集群服务的进程发生异常时动作。

  • 关闭操作系统：
    关闭操作系统。
  • 生成主动停止错误：
    生成主动停止错误(Panic)后再重新启动服务器。
  • HW重设 9 ：
    HW重设导致服务器重新启动。

此外，使用此功能监视的集群服务的进程有以下的2个。

  • clprc.exe

  • clpnm.exe

9

使用本功能时，与强制停止功能有所不同，不需要ipmiutil。

HA进程异常时动作

  • 最大再启动次数 (0～99)
    指定HA进程异常时的重新启动次数。
  • 重试结束时动作
    指定HA进程异常时的工作。
    • 无操作
    • 停止集群服务
      停止集群服务。
    • 停止集群服务和关闭操作系统
      停止集群服务和关闭操作系统。
    • 停止集群服务和重启操作系统
      停止集群服务和重启操作系统。

    注解

    HA进程是系统监视资源或JVM监视资源、系统资源信息收集功能中使用的进程。

抑制监视资源异常时的复归动作

  • 选中复选框
    可控制由于监视资源的异常检测而产生的复归动作。
  • 不选中复选框
    不能控制由于监视资源的异常检测而产生的复归动作。

注解

本复归动作控制功能是控制监视资源异常检出导致的复归动作。执行组资源的活性异常时的复归动作。
本功能对于磁盘RW监视资源的Stall异常检出时动作，用户空间监视资源的超时发生时动作是无效的。
消息接收监视资源不作为异常检出时复归动作的抑制对象。

发生组资源的激活/非激活失控时的动作

指定组资源的激活/非激活发生宕机时的动作。

  • 紧急关机
    关闭发生宕机的服务器。
  • 产生了故意停止错误
    使发生宕机的服务器产生故意停止错误(Panic)。
  • 不进行任何操作(作为激活/非激活异常来处理)
    进行检测出组资源的激活/非激活异常时的复归动作。有关复归动作的详情，请参阅《参考指南》的"组资源的详细信息"-"资源的属性"-"复归操作标签页"。

注解

指定为「不进行任何操作(作为激活/非激活异常来处理)」，在发生宕机时，对组资源的影响变为不确定，因此不建议将设定更改为「不进行任何操作(作为激活/非激活异常来处理)」。
指定为「不进行任何操作(作为激活/非激活异常来处理)」时，检测出组资源的激活/非激活异常时的复归动作的设定如下所示。

  • 激活/非激活重试次数： 0次

  • 失效切换阈值： 0次

  • 最终动作：产生故意停止错误

在最终动作指定为[集群服务停止并关闭OS]或者[集群服务停止并重启OS]时，停止集群服务需花费较多时间。

抑制异常检测时操作系统停止执行的最终动作

点击[详细设置]，设置随查出异常而OS停止时的最终动作控制。
  • 查出组资源激活异常时：
    查出组资源激活异常时的最终动作设置为随OS停止而发生的情况下，其他服务器全部停止状态中查出激活异常时控制最终动作。
  • 查出组资源非激活异常时：
    查出组资源非激活异常时的最终动作设置为随OS停止而发生的情况下，其他服务器全部停止状态中查出非激活异常时控制最终动作。
  • 检测出监视资源异常时：
    检测出监视资源异常时的最终动作设置为随OS停止而发生的情况下，其他服务器全部停止状态中查出异常时控制最终动作。

注解

  • 多台服务器几乎同时查出异常、执行最终动作的情况下，即使设置为在查出监视资源异常时控制最终动作，也有可能随OS停止而执行最终动作。

  • 外部联动监视资源不属于查出异常时控制操作的对象。

  • 组资源的活性/非活性异常检出时的最终动作以及监视资源的异常检出时的最终动作伴随有OS停止的如下。

    • 集群服务停止与OS关闭

    • 集群服务停止与OS重起

    • 生成主动停止错误

抑制检测出双活性时的关闭

点击[详细设置]，查出双激活时控制所有服务器关机。

检出双活性时不关闭的服务器组

选择一个服务器组。检出失效切换组的双活性时，抑制所选服务器组下的服务器的关机。
所选服务器组下的服务器间检出双活性时，两个服务器都会被关机。如果想抑制服务器的关机，请设定下面的检出双活性时不关闭的服务器。

检出双活性时不关闭的服务器

选择一台服务器。查出失效切换组的双激活时，控制选用服务器关闭。
如果设定了检出双活性时不关闭的服务器组，则只能选择所选服务器组下的服务器。如果没有设定检出双活性时不关闭的服务器组，则所有的服务器均可选择。

重要

在自动镜像复归设定下使用镜像磁盘资源的环境中，因查出双激而控制关闭时，通过查出双激活被关闭的服务器进行OS启动的同时自动开始镜像拷贝。由此，双激活时在各个服务器的镜像磁盘分别更新数据，同时废弃数据，应加以注意。
在使用镜像磁盘资源的环境中，因查出双激活而控制关闭时，应选择要保护的服务器。

注解

双激活发生时，组、资源的状态在服务器间变得不一致，随后可能出现失效切换或故障恢复失败。

在不一致发生的状态下，将输出以下alert日志。需实施以下三个方案的任何一个以解除这种状态：1，组的重启。2，集群重启(cluster reboot)或没有启动组的所有服务器的重启。3，对未启动组的所有服务器进行群集服务重启。

类型 ： 警告
模块名 ： rc
事件ID ： 1104
消息 ： 服务器之间发生组%1状态的不匹配。

3.11.8. Alert服务标签页

设置警报通报、机箱ID指示灯联动、网络警告灯。

注解

要使用邮件通告功能、网络警告灯，请购买EXPRESSCLUSTER X Alert Service 4.0 for Windows，注册License。

使Alert通报设置生效

设置是否更改警报通告目标设置的默认值。如果要更改，请点击[编辑]按钮并设置输出路径。
如果不选中此处的复选框，则可将更改后的输出路径暂时恢复到默认值。
关于默认通报目标，请参考《参考指南》的"错误消息一览表"中的"事件日志、警报消息"。

邮件地址 (255字节以内)

输入通报目标的邮件地址。如果要设置多个邮件地址，请用分号分隔邮件地址。

主题 (127字节以内)

输入邮件的主题。

邮件发送方法

设置邮件发送方法。当前只能选择SMTP。

  • SMTP
    直接与SMTP服务器通信并发送邮件。

发送地址设置

设置SNMP Trap发送功能。如果要设置SNMP Trap的发送地址时，点击[设置]进行发送地址的设置。

使用机箱ID 指示灯

设置是否使用机箱ID指示灯联动功能。

使用网络警告灯

设置是否使用网络控制的警告灯(本公司指定产品)。在服务器属性中输入警告灯的IP地址。

更改警报发送地址

选择[编辑]按钮后，显示[警报发送地址更改]对话框。

添加

添加要自定义的发送地址的警报ID。按下[添加]按钮后，[显示消息输入]对话框。

分类

选择模块类型的大分类。

模块类型 (31字节以内)

选择要更改接收方的模块类型名。

事件ID

输入要更改接收方的模块类型的事件ID。事件ID，请参考《参考指南》的"错误消息一览表"中的"事件日志、警报消息"。

发送地址

选择要作为消息发送执行的处理。

  • WebManager Alertlog
    在WebManager的警报视图中显示消息。
  • Alert Extension
    执行指定的命令(警报扩展功能)。设置、更改通过[添加]按钮、[编辑]按钮执行的命令。(最多可指定4个命令行)。
  • Mail Report
    通过邮件通报功能发送。
  • SNMP Trap
    使用SNMP Trap发送功能来送信。
  • Event Log(仅限无效设置)
    清空复选后可以设置为不记录到OS的EventLog。(不能更改成输出不输出到EventLog的消息)。

添加

添加警报扩展功能的命令。按下[添加]按钮后，显示[命令输入]对话框。

命令 (511字节以内)

输入任意一个命令。

  • 关于关键词
    指定%%MSG%%后，将插入相应ID的消息正文。
    对于1个命令，不能够使用多个%%MSG%%。
    设置时，包括%%MSG%%的内容在内，长度需要控制在511个字节内。
    此外，%%MSG%%中有时会含有空白字符，指定为命令的参数时，请指定\"%%MSG%%\"。

删除

删除警报扩展功能的命令时使用。请选择命令后，选择[删除]按钮。

编辑

编辑警报扩展功能的命令时使用。请选择命令后，选择[编辑]按钮。

SMTP设置

选择[SMTP设置]按钮后，显示邮件通报使用的[SMTP]设置对话框。

邮件发送文书的字符编码 (127字节以内)

设置邮件通报时发送邮件的字符编码。

通信应答的等待时间 (1～999)

设置与SMTP服务器之间的通信超时时间。

主题的编码

设置是否对邮件主题进行编码。

SMTP服务器列表

显示当前设置的SMTP服务器。本版本能够设置4台SMTP服务器。

添加

添加SMTP 服务器。按下[添加]按钮后，显示SMTP的输入对话框。

删除

用于删除SMTP服务器的设定。

编辑

用于变更SMTP服务器的设定。

SMTP服务器 (255字符以内)

设置SMTP服务器的IP地址或主机名。

SMTP端口号 (1～65535)

设置SMTP服务器的端口号。

发件人邮件地址 (255 字节以内)

设置邮件通报时发送邮件的发件人地址。

SMTP认证有效

设置是否进行SMTP认证。

认证方式

选择SMTP认证方式。

用户名 (255字节以内)

设置SMTP认证要使用的用户名。

密码 (255字节以内)

设置SMTP认证使用的密码。

SNMP的设定

点击SNMP Trap的 [设定] ，显示出使用SNMP Trap的 [送信地址设置]的对话框。

发送地址一览

显示设定的SNMP Trap发送地址。本版本中可设定的SNMP Trap发送地址最多为32件。

添加

添加SNMP Trap发送地址。点击[添加]，显示发送地址的输入对话框。

删除

删除SNMP Trap发送地址的设置时使用。

编辑

改变SNMP Trap发送地址的设置时使用。

发送地址服务器 (255 字节以内)

设置SNMP Trap发送目的地的服务器名。

SNMP 端口号 (1-65535)

设置SNMP Trap发送目的地的端口号。

SNMP版本

设置SNMP Trap发送目的地的SNMP版本。

SNMP 团体名 (255字节以内)

设置SNMP Trap发送目的地的SNMP Community名。

3.11.9. Web管理器标签页

设置WebManager。

使WebManager服务有效

将WebManager服务设为有效。

  • 选中复选框
    WebManager服务生效。
  • 取消选中复选框
    WebManager服务失效。

加密设置

设置WebManager服务的加密。

选择[加密设置]，则显示[加密设置]对话框。

通信方式

  • HTTP
    与客户端的通信不使用加密。
  • HTTPS
    与客户端的通信使用加密。

证书文件

设置与客户端通信时使用的服务器证书文件。服务器证书文件需要单独准备。

私钥文件

设置与客户端通信时使用的私钥文件。私钥文件需要单独准备。

SSL链接库

设置加密用的SSL链接库。请指定OpenSSL所提供的SSL链接库。请根据安装目录等环境不同而设定。

Crypto链接库

设置加密用的Crypto链接库。请指定OpenSSL所提同的Crypto链接库。请根据安装目录等环境不同而设定。

注解

OpenSSL是HTTPS所必需的。

可连接的客户端台数 (1～999)

设定客户端的同时请求数。产生了超过该设定的请求时，废弃请求。

由密码来控制连接

点击[设置]按钮则显示[WebManager用密码]对话框。

WebManager

  • 操作用密码
    在WebManager中设置以操作模式、设定模式、验证模式连接所需的密码。
    点击[更改]按钮，则显示[更改密码]对话框。
  • 参照用密码
    在WebManager中设置以参考模式连接所需的密码。
    点击[更改]按钮，则显示[更改密码]对话框。

    • 旧密码(255字节以内)
      输入更改前的密码。
      没有设置旧密码时不输入任何内容。
    • 新密码(255字节以内)
      输入新密码。
      删除密码时不输入任何内容。
    • 密码输入的确认(255字节以内)
      重新输入新密码。
      密码可使用1字节的英文大写字母、小写字母、数字、符号、空格(Ascii编码的 0x20 至 0x7E )。

通过客户端IP地址控制连接

通过客户端IP地址控制连接。

  • 选中复选框
    [添加]、[删除]、[编辑]按钮生效。
  • 取消选中复选框
    [添加]、[删除]、[编辑]按钮失效。

添加

用于在[通过客户端IP地址控制连接]中添加IP地址。点击[添加]按钮，则显示[IP地址的输入]对话框。新添加的IP地址拥有操作权。

  • IP地址 (80字节以内)
    输入允许连接的客户端IP地址。

    • IP地址时： 10.0.0.21

    • 网络地址时： 10.0.1.0/24+

删除

从[通过客户端IP地址控制连接]中删除IP地址时使用。从[通过客户端IP地址控制连接] 选择想要删除的IP地址，点击[删除]按钮。

编辑

编辑IP地址时使用。从[通过客户端IP地址控制连接]中选择想要编辑的IP地址，点击[编辑]按钮。显示输入选择的IP地址的[IP地址输入]对话框。编辑的IP地址的操作权不变。

操作权

给[通过客户端IP地址控制连接]中登录的IP地址设置操作权。

  • 选中复选框
    客户端执行集群的操作和状态显示。
  • 取消选中复选框
    客户端只进行集群的状态显示。

连接用IP地址

选择[设定]按钮，出现[统合WebManager用的IP地址]画面。

  • 添加
    添加统合WebManager用IP地址。点击各服务器列选择或者输入相关的IP地址。部分不能连接的服务器，服务器列不需要输入任何信息。
  • 删除
    删除通信线路。选择想要削除的通信线路列，点击[删除]，删除所选择的IP地址。
  • 向上，向下
    当设置了多个统合WebManager用得IP地址时，集群间内部通信时，优先使用[优先级]序号小的通信线路。点击[向上]，[向下]，可以更改选择行的优先等级。

调整

调整WebManager时使用。点击[调整]按钮，则显示[WebManager调整属性]对话框。

  • 客户端会话超时 (1～999)
    WebManager服务器无法与WebManager通信的超时时间。
  • Alert视图最大记录数 (1～999)
    WebManager的警报查看器中显示的最大记录数。
  • 画面数据更新间隔 (0～999)
    WebManager的画面数据更新的间隔。
  • 镜像Agent超时 (1～999)
    处理镜像磁盘信息获取时的超时时间。
  • 客户数据更新方法
    WebManager画面数据的更新方法有如下选择。
    • Polling
      定期更新画面数据。
    • Real Time
      实时更新画面数据。
  • 日志文件的有效期限 (60～43200)
    服务器上临时保存的日志收集信息的删除有效期限。从显示保存日志收集信息对话框开始，如果在不执行保存的状态下超过该处设置的有效期限，服务器上保存的日志收集信息将被删除。
  • 使用时刻信息显示功能
    设置时刻信息显示功能有效/无效。
    • 选中复选框
      时刻信息显示功能有效。
    • 不选中复选框
      时刻信息显示功能无效。
  • 默认值
    返回默认值时使用。点击[默认值]按钮则所有的项目被设为默认值。

3.11.10. Alert日志标签页

设置警报日志。

使Alert服务有效

设置是否启动服务器的EXPRESSCLUSTER Web Alert服务。

  • 选中复选框
    EXPRESSCLUSTER Web Alert服务生效。
  • 取消选中复选框
    EXPRESSCLUSTER Web Alert服务失效。

保存最大Alert记录数 (1～99999)

服务器的EXPRESSCLUSTER Web Alert服务可以保存的最大警报消息数。

Alert同步：方法

警报日志同步时的通信方法。此版本中，[Method]框中只有unicast。

Alert同步：通信超时 (1～300)

EXPRESSCLUSTER Web Alert服务在服务器间进行通信时的通信超时时间。

默认值

返回默认值时使用。点击[默认值]按钮则所有的项目被设为默认值。

3.11.11. 延迟警告标签页

设置延迟警告。关于延迟警告的详细内容，请参考《参考指南》的"监视资源的详细信息" - "何谓监视资源?" - "监视资源延迟警告"。

心跳延迟警告 (1～99)

设置心跳延迟警告的比例。如果在此处指定的心跳超时时间的百分比内没有心跳应答，则在警报日志中显示警告。

监视延迟警告 (1～99)

设置监视延迟警告的比例。如果在此处指定的监视超时时间的百分比内没有监视器应答，则在警报日志中显示警告。

COM延迟警告 (1～99)

设置COM I/F延迟警告的比例。如果在此处指定的监视超时时间的百分比内没有COM应答，则在警报日志中显示警告。

3.11.12. 磁盘标签页

设置共享磁盘。

切断磁盘连接失败时 重试间隔 (1~10)

设置中断共享磁盘失败时，到再次中断为止的间隔。

切断磁盘连接失败时 重试次数 (0~180)

设置中断共享磁盘失败时，进行再次中断的次数。

  • 无限制
    无限次重新中断。
  • 指定次数
    指定重新中断的次数。

切断磁盘连接失败时 超时 (1～9999)

设置共享磁盘断开链接时的超时时间。

切断磁盘连接失败时 最终动作

如果指定了重新中断共享磁盘的次数，则需设置失败达到指定次数后的操作。

  • 强制切断连接
    强行中断磁盘。
  • 不强制切断连接
    不强行中断磁盘。

默认值

返回默认值时使用。点击[默认值]按钮，则所有的项目被设为默认值。

注解

切断磁盘失败的情况下，每当磁盘资源非激活处理时，重试上述设定的次数或者执行最终动作。
但是，一次非激活处理超过9999秒时，将执行紧急关闭。
更改重试次数和重试间隔值的情况下，请设定包括上述在内的值。

3.11.13. 镜像磁盘标签页

设置镜像磁盘。

自动镜像初始构建

指定新建的镜像磁盘资源最初被激活时，是否自动进行初始镜像构筑。

  • 选中复选框
    自动进行镜像初始构筑。
  • 取消选中复选框
    不自动进行镜像初始构筑。

自动镜像复归

两台服务器间镜像磁盘的数据发生差异时，自动进行镜像复归。设置选中复选框也可能出现无法自动进行镜像复归的情况。详细内容请参考《参考指南》的"疑难解答" - "镜像中断状态的恢复"- "自动复原镜像"。

  • 选中复选框
    自动进行镜像复归。
  • 取消选中复选框
    不自动进行镜像复归。

收集统计信息

采集与镜像功能相关的各种信息，可对采集到的信息进行参考。详细信息，请参照《维护指南》的"维护信息"的"镜像统计信息采集功能"。

  • 选中复选框
    进行统计信息的采集。
  • 取消选中复选框
    不进行统计信息的采集。

差分Bitmap大小 (1～5)

镜像中断时，可以设置两服务器之间数据差异信息的区域大小，当数据分区大时，通过增加次大小，可以优化镜像恢复时的数据传输。
此项目必须在构建镜像磁盘资源和共享型镜像磁盘资源之前设置。 如果集群中已存在镜像磁盘资源和共享型镜像磁盘资源，则无法更改设置。

异步时历史记录区大小 (1～100)

在镜像磁盘的异步模式下，可以设置区域的大小以记录未发送数据的历史记录。 在异步模式下，当累积一定数量的未发送数据时会发生镜像中断。 这个越大，就越难中断。
此项目必须在构建镜像磁盘资源和共享型镜像磁盘资源之前设置。 如果集群中已存在镜像磁盘资源和共享型镜像磁盘资源，则无法更改设置。

切断磁盘连接失败时 重试间隔 (1~10)

设置中断镜像磁盘失败时，到再次中断为止的间隔。

切断磁盘连接失败时 重试次数 (0~180)

设置中断镜像磁盘失败时，进行再次中断的次数。

  • 无限制
    无限次重新中断。
  • 设定次数
    指定重新中断的次数。

切断磁盘连接失败时 超时 (1～9999)

设置镜像磁盘断开链接时的超时时间。

切断磁盘连接失败时 最终动作

如果指定了重新中断共享磁盘的次数，则需设置失败达到指定次数后的操作。

  • 强制切断连接
    强行中断磁盘。
  • 不强制切断连接
    不强行中断磁盘。

默认值

返回默认值时使用。选择[默认值]按钮，则所有的项目被设为默认值。

注解

切断磁盘失败的情况下，每当磁盘资源非激活处理时，重试上述设定的次数或者执行最终动作。
但是，一次非激活处理超过9999秒时，将执行紧急关闭。
更改重试次数和重试间隔值的情况下，请设定包括上述在内的值。

3.11.14. 账户标签页

使用兼容命令[ARMLOAD]命令的/U选项登录/删除使用的用户帐号。对1个集群系统最大可以设置16个用户帐号。不要对1个集群系统设置17个以上的用户帐号。所有集群服务器中设置的帐号是此处的登录对象。在[账户]中显示当前登录的用户帐号。

添加

在[账户]中添加用户帐号时使用。点击[添加]则显示帐号的输入对话框。

  • 用户名
    输入登录的用户帐号名。指定域的帐号时，输入格式如"域名/帐号名"。
  • 密码
    输入登录的用户帐号的密码。

删除

从[账户列表]中删除用户帐号时使用。从[账户列表]中选择想要删除的用户帐号，点击[删除]按钮。

编辑

编辑用户帐号时使用。从[账户列表]选择想要编辑的用户帐号，点击[编辑]按钮。显示输入了选择的用户帐号的[帐号输入]对话框。

3.11.15. RIP(互换)标签页

从远程LAN使用虚拟IP地址与EXPRESSCLUSTER服务器连接时，必须在连接了路由器的LAN(公网)上发送RIP。
在[网络地址列表]中显示集群中设置的RIP的广播地址。

添加

在[网络地址列表]中添加网络地址时使用。点击[添加]按钮，则显示[输入网络地址]对话框。

  • 网络地址
    输入登录的网络地址。
  • 子网掩码
    输入登录的子网掩码。

删除

从[网络地址列表]中删除网络地址时使用。从[网络地址列表]中选择想要删除的网络地址，点击[删除]按钮。

编辑

编辑网络地址时使用。从[网络地址列表]中选择想要编辑的网络地址，点击[编辑]按钮。显示输入了选择的网络地址的[网络地址输入]对话框。

3.11.16. 迁移标签页

进行有关虚拟机资源迁移设置。

迁移类型

  • 快速迁移
    执行快速迁移。
  • 动态迁移
    执行动态迁移。

账户

输入登录用户的账户名。请按[域名账户名]输入。

密码

输入登录用户的账户密码。

3.11.17. JVM监视标签页

设置JVM监视中使用的详细参数。

注解

在线版Builder上显示JVM监视标签，必须在Java Resource Agent的License登陆状态下，执行[文件]菜单的[更新服务器信息]。

Java安装路径 (255字节以内)

设置JVM监视中使用的Java VM的安装路径。请一定指定为绝对路径和ASCII文字。末尾不要添加"/"。在集群内的服务器中属于共通设定。
指定例：C:\Program Files\Java\jdk1.8.0_102

最大Java堆内存大小 (7～4096)

JVM监视中使用的Java VM的最大堆大小使用兆字节来设定(相当于Java VM启动时的选项-Xmx)。在集群内的服务器中属于共通设定。

Java VM追加选项 (1024字节以内)

设置JVM监视中使用的Java VM的启动时选项。但是，-Xmx请在 [最大Java VM大小]中指定。在集群内的服务器中属于共通设定。
指定例：-XX:+UseSerialGC。

日志输出设定

按压[设置]按钮时，会显示输入日志输出设置的对话框。

资源测量设定

按压[设置]按钮时，会显示输入资源测试设置的对话框。

连接设定

按压[设置]按钮时，会显示输入连接设置的对话框。

负载均衡器联动设定

选择负载均衡器类型，按压[设置]按钮时，会显示输入负载均衡联动设置的对话框。
从一览中选择负载均衡器类型。负载均衡器联动时，选择使用中的负载均衡器。负载均衡器不联动时，选择[不联动]。

命令超时时间 (30～300)

设置JVM监视的每个页面上指定的[命令]的超时值。属于[命令]的共通设置。

日志输出设定

按压[设定]按钮时，会显示输入日志输出设置的对话框。

日志等级

选择JVM监视输出的日志的日志等级。

保有的世代数 (2～100)

对JVM监视输出的日志，进行保持版本数的设置。[轮循方式]中指定[时间]时，因为执行了集群挂起就重置轮循次数，所以请注意每次挂起<EXPRESSCLUSTER安装路径>\log\ha\jra下的日志文件都会增加。

轮循方式

选择JVM监视输出的日志的Rotation方式。根据文件大小进行Rotation时，将JVM运用日志等每一个日志文件的最大容量设置为千字节(范围为200～2097151)。根据时间进行Rotation时，则将日志Rotation的开始时刻设置为"hh:mm"形式(hh:指定为0～23小时、mm:指定为0～59分)，将Rotation间隔设置为小时(范围为1～8784)。

默认值

将日志等级、保持版本数和Rotataion方式设置为返回默认值。

资源测量设定[共通]

按压[设置]按钮，显示输入资源监测设置的对话框。关于JVM监视如何判断异常的构造，请参考《参考指南》的"监视资源的详细信息"。

重试次数 (1～1440)

设置JVM中的资源监测失败时资源监测的重试次数。

异常判定次数 (1～10)

当JVM中通过资源监测获得的Java VM、应用程序服务器的资源使用量连续超出客户定义的限度值时，判断为异常的设置次数。

间隔 内存使用量・动作线程数 (15～600)

设置JVM中的监测储存器使用量和工作线程数之间的间隔。

间隔 Full GC发生次数・执行时间 (15～600)

设置JVM中的监测Full GC发生次数和发生时间之间的间隔。

默认值

将重试次数、异常判断限度值和间隔的设置返回默认值。

资源测量设定[WebLogic]

按压[设定]按钮，显示输入资源监测设置的对话框。关于JVM监视如何判断异常的构造，请参考《参考指南》的"监视资源的详细信息"。

重试次数 (1～5)

设置JVM中的资源监测失败时资源监测的重试次数。

异常判定次数 (1～10)

当JVM中通过资源监测获得的Java VM、应用程序服务器的资源使用量连续超出客户定义的限度值时，判断为异常的设置次数。

间隔 请求数 (15～600)

设置JVM中的WebLogic监视中监测工作管理器和线程Poor的要求数之间的间隔。

间隔 平均值 (15～600)

设置JVM中的WebLogic监视中监测工作管理器和线程Poor的要求数平均值之间的间隔。请将此数值设置为间隔 要求数中设定数值的整数倍数。

默认值

将重试次数、异常判断限度值和间隔的设置返回默认值。

连接设定

按压[设定]按钮，显示连接监视目标的Java VM的设置输入对话框。

管理端口号 (10000～65535)

设置JVM监视资源内部使用的端口号。不要与其它的端口号重复。在集群内的服务器中属于共通设定。不推荐使用42424～61000号。

重试次数 (1～5)

设置连接监视对象的Java VM失败时的重试次数。

到再次连接为止的等待时间 (15～60)

设置连接监视对象的Java VM失败时，到下一次连接前的间隔时间。

默认值

将管理端口号、重试次数、下一次连接前的等待时间的设置返回默认值。

负载均衡器联动设定

选择[BIG-IP LTM]以外的负载均衡器类型，按压[设置]按钮，显示输入负载均衡器联动设置的对话框。

负载均衡器联动的管理端口号 (10000～65535)

设置负载均衡器联动功能中使用的端口号。在集群内的服务器中属于共通设定。不推荐使用42424～61000号。

存活侦测(Health Check)功能联合

设置监视对象的Java VM检测出障碍时，是否使用负载均衡器的Help Check功能。

HTML文件保存目录 (255字节以内)

设置使用负载均衡器的Help Check功能的HTML文件的保存目录。

HTML文件名 (255字节以内)

设置使用负载均衡器的Help Check功能的HTML文件名。

HTML重命名文件名 (255字节以内)

设置使用负载均衡器的Help Check功能的HTML重命名文件名。

重命名重试次数 (0~5)

设置HTML文件的重命名失败时的重试次数。

到重试的等待时间( 1~60)

设置HTML文件的重命名失败时，到下一次重试前之间的间隔。

默认值

将负载均衡器联动管理端口号、与Help Check功能联动、HTML保存目录、HTML文件名、HTML重命名文件名、重命名失败时的下一次重试次数、重试前的等待时间的设置返回默认值。

负载均衡器联动设定

负载均衡器类型选择[BIG-IP LTM]后，按[设置]按钮，则显示负载均衡器联动设定输入的对话框。

负载均衡器联动的管理端口号 (10000～65535)

设定负载均衡器联动功能所使用的端口号。在集群内的服务器中，共享设定。不推荐42424～61000端口。

mgmt IP地址

设置BIG-IP LTM的IP地址。

用户名(255字节以内)

设置BIG-IP LTM管理用户名。

密码(255字节以内)

设置BIG-IP LTM管理用户密码。

通信端口号 (10000～65535)

设置与BIG-IP LTM通信的端口号。

添加

添加均衡节点的服务器名和IP地址。设置服务器名与计算机名同值、设置IP地址与BIG-IP Configration Utility的[LocalTrafic]-[Pools:PoolList]-[对应pool]-[Members]的Members同值。更改时，选择要更改的行，进行直接编辑。

删除

删除均衡节点的服务器名和IP地址。选择要删除的行后，点击[删除]，则选中的服务器将被删除。

默认值

负载均衡器联动管理端口号、管理用户名、通信端口号返回默认值设定。

3.11.18. 扩展标签页

设置集群的其它功能

再启动限制

可以分别为组资源和监视器资源设置发现异常时最终运行是[Reboot OS]还是[Shut down OS]。如果进行了该设置，则可能会一直重复重启。此时，可以通过设置重启次数限制重启重复。

  • 最大再启动次数 Count (0～99)
    设置重启的限制次数。在此所指定的次数在组资源和监视资源中分别计算。
    在"有意触发停止错误(stop error)"的情况下，可能会不计入重启次数。
  • 重置最大再启动次数的时间 (0～999)
    如果指定了最大重启次数，则从集群启动时开始的正常运行持续此处指定的时间时，则复位这之前的重启次数。此处指定的时间将在组资源和监视资源中分别计算。

    注解

    [Max Reboot Count]设置为大于等于1的数字时，通常将[Max Reboot Count Reset Time](默认值为0)也设置为大于等于1的数字使用。[Max Reboot Count Reset Time]设置为0时，再启动次数的计数不被重置。如果需要重置再启动次数，请使用clpregctrl命令。

使用强制停止功能

设置强行停止功能的使用。

  • 复选框选中
    使用强行停止功能。
    物理机时，请设置服务器属性的BMC标签页。
    虚拟机 (客户机OS)时，请设置服务器属性的[信息]标签页的[虚拟机]部分。
    使用强行停止功能时，请设置服务器属性的BMC标签页。
  • 复选框未选中
    不使用强行停止功能。

强制停止操作

指定强行停止的操作。

强制停止超时 (0～99)

设置执行强行停止时的超时。执行以上命令后，将在经过此处设置的时间后开始进行失效切换组的激活处理。

虚拟机强制停止设定

设置虚拟机 (客户机OS) 的强制停止。点击[设置]，就会显示 [虚拟机强制停止设置] 的对话框。

虚拟机管理工具

  • vCenter
    使用vCenter控制虚拟机时指定。
  • SCVMM
    使用SCVMM控制虚拟机时指定。

强制停止

  • 操作
    指定强制停止的操作。
    • 掉电
      在[命令] 中使用指定的命令关闭服务器的电源。
  • 超时 (0～99)
    设置执行强制停止时的超时。执行上述的命令后，经过此设定值后，开始失效切换组的激活处理。
  • 命令 (1023 字节以内)
    指定强制停止的命令。

vCenter/SCVMM

  • 主机名 (45 字节以内)
    指定虚拟机管理工具的主机名。
  • 用户名 (255 字节以内)
    指定虚拟机管理工具的用户名。
  • 密码
    指定虚拟机管理工具的密码。

    注解

    密码不能使用「"(双引号)」。

运行强制停止脚本

设置强制停止脚本的运行。

  • 复选框选中
    运行强制停止脚本。
  • 复选框未选中
    不运行强制停止脚本。

脚本设置

设置强制停止脚本。点击[脚本设置]，就会显示[编辑脚本]对话框。

  • 用户应用程序
    使用可作为脚本在服务器上运行的文件(可执行的Batch文件和可执行文件)。文件名设置为服务器上的本地磁盘的绝对路径或可执行文件名。但是，当只设置可执行文件名时，需要提前在环境变量中设置路径。此外，绝对路径或文件名中包含空格时，如下所示，请使用双引号(")括起来。
    例：
    "C:\Program Files\script.bat"
    各可执行文件没有包含在Builder的集群配置信息中。由于不能通过Builder进行编辑和上传，需要在各服务器上准备。
  • 用Builder创建的脚本
    使用通过Builder准备的脚本文件作为脚本。根据需要，可以通过Builder编辑脚本文件。脚本文件将被包含在集群配置信息中。
  • 文件 (1023字节以内)
    选择了[用户应用程序]时，设置运行脚本(可执行的Shell Script文件或执行文件)。
  • 显示
    选择了[用Builder创建的脚本]时，通过脚本编辑器显示脚本文件。通过编辑器编辑并保存的内容不会被反映。如果要显示的脚本文件正在被显示或者正在被编辑，则不会显示该文件。
  • 编辑
    选择了[用Builder创建的脚本]时，通过脚本编辑器可以编辑脚本文件。要反映这些变更，需要执行覆盖保存。如果要编辑的脚本文件正在被显示或者正在被编辑，则不能编辑该文件。脚本文件名无法更改。
  • 替换
    选择了[用Builder创建的脚本]时，把脚本文件内容变更为文件选择对话框中所选择的脚本文件内容。脚本处于正在编辑或正在显示的状态时无法置换。请在此选择脚本文件。请不要选择二进制文件(应用程序等)。
  • 超时 (1~999)
    指定脚本运行完了的最大等待时间。默认值为10秒。
  • 更改
    显示更改脚本编辑器的对话框。可以将用于显示或编辑脚本的编辑器更改为任意编辑器。
  • 标准编辑器
    使用标准的编辑器作为脚本的编辑器。

    • 记事本(通过执行用户的搜索路径查找到的notepad.exe)

  • 外部编辑器
    指定任意脚本编辑器。选择[参照]，指定使用的编辑器。

使用CPU频率控制功能

设置是否使用该功能控制备用服务器的CPU时钟并并将其置于省电模式。
使用CPU频率控制功能时，选中复选框。未选中时，则无法使用CPU频率控制功能。

参见

使用CPU频率控制功能时，将激活失效切换组的服务器CPU频率数设置为最高(high)，将失效切换组停止的服务器频率数设置为最低(low)。
通过命令、WebManager控制CPU频率时所变更的设置，不管失效切换组是启动还是停止，都为优先。但是，在集群停止/启动或者挂起/复原之后，通过命令、WebManager变更的设置会被废弃，CPU的频率由集群控制。

注解

使用CPU频率控制功能时，以下几点是必须的：可以在BIOS设置中变更CPU频率；CPU通过Windows OS电源管理功能支持频率的控制。

注解

在通过EXPRESSCLUSTER的CPU频率控制功能更改CPU频率的状态下，不选中复选框，不使用CPU频率控制功能时，则CPU频率不会返回到原来的状态。这时，请通过以下方法，将CPU的频率级别返回到默认值。
请在[Control Panel] 的[Power Options]->[Select a power plan]中选择[Balanced]。

自动复归

设置集群服务器宕机后重启时，是否自动进行"自动复归"。

  • 开
    自动复原。
  • 关闭
    不自动复原。

失效切换次数计算单位

选择服务器和集群作为失效切换次数计算单位

  • 服务器
    失效切换次数按照服务器计算
  • 集群
    失效切换次数按照集群计算

默认值

返回默认值时使用。选择[默认值]按钮，则所有的项目被设为默认值。

3.12. Servers属性

在Servers属性中，处理关于所有服务器的设置信息。

3.12.1. 主服务器标签页

设置服务器的优先顺序和服务器组。显示被登录的所有服务器。主服务器是拥有集群配置信息主导权的服务器。也是优先顺序最高的服务器。

向上、向下

用来更改服务器的优先顺序。从服务器的定义列表中选中想要更改的服务器，然后使用[向上]或 [向下] 移动选中行。

设定

用来设置服务器组。选择[设置]后[服务器组]的对话框会被显示。

  • 添加
    添加服务器组。会显示添加组的画面。
  • 删除
    削除服务器组。点击删除，弹出确认画面，选择[是]，删除服务器组。选择[否]，不删除服务器组。
    当选择的服务器组是失效切换组的启动服务器时，无法删除服务器组。
  • 重命名
    出现选择服务器组名变更对话框。
    名字一览有以下输入规则。

    • 同OS设定可能的TCP/IP的主机名一致。

    • 最大输入31个字节。

    • 不能以[-]或者空格开头和结尾。

    • 输入列不能全数字。

    • 服务器名不区分大小写。

  • 属性
    表示选择的服务器组的属性。
  • 名称
    表示服务器组名。
  • 服务器
    显示属于服务器组的服务器名。

3.13. 服务器属性

服务器属性是构成集群的各服务器的固有属性。

3.13.1. 信息标签页

进行服务器名的显示、登录注释、更改。

名称

显示服务器名。无法在此更改名称。

注释 (127字节以内)

设置服务器的注释。只能输入半角英文数字。

虚拟机

指定该服务器是否为虚拟机 (客户机OS)。

  • 选中复选框
    显示虚拟机 (客户机OS)。可进行虚拟机的设置。
  • 不选中复选框
    显示物理机。不能进行虚拟机的设置。

种类

指定虚拟化基础架构的种类。

  • vSphere
    Vmware公司的虚拟化基础架构。
  • KVM
    Linux内核虚拟化基础架构。
  • XenServer
    Citrix公司的虚拟化基础架构。
  • Container
    Oracle公司的虚拟化基础架构。
  • Hyper-V
    Microsoft公司的虚拟化基础架构。
  • other
    使用其他虚拟化基础架构时设定。

强制停止设定

设置虚拟机 (客户机OS) 的信息。点击[设定] ，就会显示 [输入虚拟机名] 的对话框。

虚拟机管理工具

设置管理虚拟机(客户机OS)的虚拟机管理工具。点击[设置]，则显示[虚拟机强制停止设置]对话框。
有关详细的[虚拟机强制停止设置]，请参见"扩展标签页"。

虚拟机名 (80字节以内)

设置虚拟机 (客户机OS) 名。

注解

虚拟机名不要使用 「"(双引号)」和 「%(百分号)」。

数据中心名 (80字节以内)

设置管理虚拟机 (客户机OS) 的数据中心名。

注解

数据中心名不要使用 「"(双引号)」和 「%(百分号)」。

3.13.2. 警告灯标签页

设置通过网络控制的警告灯(本公司指定)的IP地址。

添加

添加警告灯IP地址时使用。选择[添加]则显示[警告灯输入] 对话框。

删除

删除警告灯IP地址时使用。选择[删除]则该警告灯从列表中删除。

向上

当前只登录了一个警告灯，因此不能使用。

向下

当前只登录了一个警告灯，因此不能使用。

  • 警告灯的类型
    请选择要使用的警告灯种类。对应种类有如下几种。

    型号

    产品名称

    DN-1000S/DN-1000R/DN-1300GL

    DN-1000S/DN-1000R/DN-1300GL

    DN-1500GL

    DN-1500GL

    NH-FB series/NH-FB1 series

    NH-FB series/NH-FB1 series

    NH-FV1 series

    NH-FV1 series
  • IP 地址(80字节以内)
    输入警告灯的IP地址。

    注解

    每台服务器需要一个警告灯。请不要在多台服务器上设置相同的警告灯IP地址。

  • 用户名
    输入控制警告灯所使用的服务器上的执行账号用户名。
    另外，rsh.命令的远程用户名使用在此设置的用户名。
  • 密码
    输入控制警告灯所使用的服务器上的执行账号密码。

    注解

    用户名必须输入Administrator，密码必须输入Administrator。

  • 指定rsh 命令文件路径。

    • 选中复选框
      可以指定rsh命令执行文件路径。
    • 不选中复选框
      不能指定rsh命令执行文件路径。
  • 文件路径
    控制警告灯时，输入rsh 命令的文件路径。
    指定例： C:\WINDOWS\system32\rsh.exe
  • 声音提示
    声音提示设定在警告灯类型为DN-1500GL、NH-FV1时有效。
    设定声音提示后，更改为DN1500GL、NH-FV1以外的其他警告灯类型时，声音提示设定失效。
  • 服务器开始运行时声音提示
    • 选中复选框
      服务器启动时音频文件回放。只能回放1次音频文件。
    • 不选中复选框
      服务器启动时，不回放音频文件。

声音文件编号(DN1500GL:01 ～ 20 , NH-FV1 series:01～70)

设置服务器启动时回放的音频文件号。

服务器终止运行时声音提示

  • 选中复选框
    服务器停止时，回放音频文件。音频文件在手动停止之前连续回放。
  • 不选中复选框
    服务器停止时，不能重启。

声音文件编号(DN1500GL:01 ～ 20 , NH-FV1 series:01～70)

设置服务器停止时回放的音频文件号。

编辑

编辑警告灯设定时使用。

注解

重启音频文件时，应事先在网络警告灯里登录音频文件。
有关音频文件登录，请参阅各网络警告的使用说明书。
声音文件编号请使用网络警告灯里登录的与音频文件相对应的声音文件编号。

3.13.3. BMC标签页

设置使用强行停止功能、机箱ID指示灯联动功能时BMC的管理用LAN端口。
每台服务器需要一个设置。

添加

进行全新设置时使用。选择[添加]则显示[BMC输入]对话框。

IP 地址(80字节以内)

输入设置的BMC管理用LAN端口的IP地址。

用户名(255字节以内)

输入BMC中设置的IPMI的用户名中拥有Administrator权限的用户名。
如果不输入，则在执行[hwreset]命令、[alarms]命令、[ireset] 命令、[ialarms] 命令时不要设置用户名的参数。
实际有效的用户名的长度是依赖于[hwreset]命令、[alarms]命令、[ireset] 命令、[ialarms] 命令以及服务器的BMC规格。

密码(255字节以内)

输入上述设置的用户的密码。
实际有效的用户名的长度是依赖于[hwreset]命令、[alarms]命令、[ireset] 命令、[ialarms] 命令以及服务器的BMC规格。
IPMI的用户名以及密码的设置方法请参考服务器的手册等。

删除

删除设置时使用。选中要删除的设置，点击[删除]。

编辑

更改设置时使用。选择要更改的设置，点击[编辑]。
显示[BMC输入]对话框。
由不同机型的服务器配置集群时，如果存在未搭载BMC功能的服务器，请勿设置未搭载BMC功能的服务器的BMC标签页。
在这种配置下，机箱ID指示灯联动、强行停止功能运行后，将会显示表示BMC的操作失败的警报。

3.13.4. HBA标签页

设置连接共享磁盘的HBA。

集群管理的HBA列表

设置共享磁盘的访问权限。选中复选框后，OS下次启动时会限制访问连接到HBA的所有磁盘。为保护数据，有必要选中连接共享磁盘的HBA的复选框。
未显示HBA列表时，可通过[连接]按钮显示HBA列表。

重要

请不要将共享磁盘连接到复选框未被选中的HBA上。此外，即使复选框已被选中，但在设置完成后没有重启OS的情况下，也请不要连接共享磁盘。否则可能损坏共享磁盘上的数据。

重要

除连接共享磁盘的HBA以外，请不要选中复选框。在限制访问已安装OS的系统分区等情况下，OS可能不会启动。

重要

使用镜像磁盘资源时，请不要选中连接了镜像对象的内置磁盘的HBA复选框。镜像磁盘资源启动会失败。

不被集群系统管理的分区

在共享磁盘以外的磁盘连接[集群管理的HBA列表]设置的HBA时，登录该磁盘上的分区。不限制访问已登录HBA列表的分区。

重要

原则上，请不要登录能从多个服务器进行访问的共享磁盘上的分区。否则可能损坏共享磁盘上的数据。

连接

连接到服务器，获取HBA信息。

添加

将不限制访问的分区添加到[不被集群管理的分区]中。

删除

将所选分区从[不被集群管理的分区]中删除。

3.14. 安装脱机版Builder

无需在构成集群的服务器中安装脱机版Builder。只有在无法通过Web浏览器连接集群的PC上，创建或更改集群配置信息时才可安装。
请按照以下步骤安装脱机版Builder。

注解

请使用拥有Administrator权限的账号安装Builder。

  1. 将安装盘放入CD-ROM驱动器。

  2. 显示菜单画面后选择EXPRESSCLUSTER ® for Windows。

    注解

    菜单画面没有自动启动时，双击CD-ROM的根目录中的menu.exe。

  3. 选择EXPRESSCLUSTER® Accessories。

  4. 选择EXPRESSCLUSTER® Builder。

  5. 显示[Cluster Builder self-extracting dialog]对话框后，选择安装地址，点击[Extract]。

  6. 显示[ZIP self-extract]对话框后点击[确定]，完成安装。

    在Web浏览器中加载以下文件，启动脱机版Builder。

    (安装路径)/clptrek.htm

3.15. 卸载脱机版Builder

按照以下步骤卸载Builder。

  1. 关闭所有Web浏览器(请从任务栏确认JavaVM的图标是否消失)。

  2. 在资源管理器中删除安装了Builder的文件夹。

4. 兼容命令参考

本章对兼容命令进行说明。

本章中说明的项目如下。

4.1. 兼容命令的概要

兼容命令为对EXPRESSCLUSTER Ver8.0之前的版本中可用的命令、功能及使用方法具有兼容性的命令。

4.2. 兼容命令相关注意事项

兼容命令有以下注意事项。

  • 使用兼容命令时，需要根据以往版本的命名规则设置集群名、服务器名、组名。

  • 服务器处于保留(关机后重新启动)状态时，不能使用兼容命令。

  • 请以拥有Administrator权限的用户执行兼容命令。

4.3. 兼容命令一览

重要

安装目录下有本手册中未记载的执行形式文件和脚本文件，请不要从EXPRESSCLUSTER以外执行。对于执行时的影响不支持。

4.4. 在EXPRESSCLUSTER客户端中显示消息(armbcast命令)

在EXPRESSCLUSTER客户端中显示消息。

命令行
格式1

armbcast.exe /ID n /S group_name

格式2

armbcast.exe /MSG msg_strings [/A | /S group_name]

说明

在客户端监视器中显示默认或任意消息。

参数
/ID n
在客户端中显示n所指定的ID相对应的消息。该消息需要预先登录在客户端中。
该参数不能与[/MSG]同时指定。
/MSG msg_strings
在客户端中显示字符串msg_strings。字符串的最大大小为127字节。
如果字符串中含有空格，请在字符串的前后用双引号(")括起来。如果字符串中使用双引号，则描述为\"。
该参数不能与[/ID]同时指定。
/A

显示在所有客户端中。

/S group_name
在使用group_name指定的组的所有客户端中显示消息。
格式1中不能省略该参数。
格式2中该参数不能与[/A]同时指定。此外，可省略参数 [/A] [/S]。省略时认为指定了[/A]。
返回值

0

成功。

7

未启动"EXPRESSCLUSTER Client"服务。

9

参数有误。
注意事项

复原服务器集群时(开始脚本的环境变量"CLP_EVENT"的值为"RECOVER"时)不可用。

备注

该命令仅能在脚本中使用。

4.5. 在日志文件/警报日志中输出消息(armlog命令)

在日志文件/警报日志中输出消息。

命令行

armlog.exe log_strings [/arm]

说明
在日志文件/警报日志中输出指定的消息。
消息记录在执行了该命令的服务器的日志文件(arm.log)中。此外还显示在WebManager的警报视图中。
参数
<log_strings>
指定输出的消息字符串。
字符串的最大大小为128字节(显示在警报视图中时为111字节)。
如果要指定包含空格的字符串，请用双引号(")将字符串括起来。此外，如果在字符串中使用双引号，请描述为\"。
/arm
在WebManager的警报视图中显示消息。
如果省略该参数，则只在日志文件中记录。
返回值

0

成功。

1

出现错误，故未输出日志。

8

未启动EXPRESSCLUSTER Server 服务。

9

参数有误。
备注

该命令仅在脚本中可用。

4.6. 启动应用程序/服务(armload命令)

启动应用程序/服务。

命令行
格式1：应用程序

armload.exe watchID [[/U user-name] | [/WINDOW size]] [/WIDKEEP] [/C [CMD]] [<mode>] exec-name [parameter-1 parameter-2 .....]

<mode>可选择以下任意一个。

  • /W

  • /M [/FOV [/CNT count]]

  • /R retry [/H hour] [/SCR] [/FOV [/CNT count]] [/INT time]

格式2：服务

armload.exe watchID /S [/A] [/WIDKEEP] [/WAIT time] [/C [CMD]] [<mode>] service-name [parameter-1 parameter-2 .....]

<mode>可选择以下任意一个。

  • /M [/FOV [/CNT count]]

  • /R retry [/H hour ] [/SCR] [/FOV [/CNT count]] [/INT time]

说明
启动应用程序/服务。
如果启动的应用程序/服务出现故障，则进行重启或失效切换(监视对象中进行了指定时)。出现故障的监视根据ARMKILL在应用程序、服务结束之前继续运行。
此外，应用程序的故障是指进程消失，服务的故障是指服务停止(SERVICE_STOPPED)和异常结束。
参数
<watchID>
监视用ID。
该ID用于通过[ARMKILL]命令结束应用程序/服务。使用该参数时有以下注意事项。

  • 集群中不能指定同一ID。

  • 以"NEC_"开头的ID全都已预订，用户不能指定。(因为NEC的各PP中使用NEC_产品名称+α)

  • 指定为最多255字的半角英文数字。(区分文字的大小写)

/U <user-name>

指定执行应用程序的用户帐号名。

该参数可以省略。如果省略则通过本地系统帐号启动。

  • 该参数不能用格式2指定。

  • 指定时请参考注意事项(3)。

/WINDOW <size>
指定应用程序的窗口大小。[Size]中可以指定以下内容。
Maximum 在窗口最大显示状态下启动。
normal 在按照应用程序所定义的大小显示窗口的状态下启动。
hide 在不显示窗口的状态下启动。
该参数可以省略。省略时在窗口最小显示的状态下启动。

  • 该参数不能用格式2指定。

/C [CMD]
指定向应用程序/服务传递parameter-n时的格式。parameter-n的末尾以Escape(\)结束时，请指定该选项。关于parameter-n的指定，请参考下述示例。
例1) 向app.exe传递"c: \"时的描述。
ARMLOAD WatchID /C app.exe c:\
例2) 向app.exe传递"c: \Program Files\"时的描述。用引号括起来的同时，添加和末尾的退格字符数量相同的退格。
armload WatchID /C app.exe

"c: \Program Files\"

  • 如果指定了该参数且应用程序的种类为命令时，也请指定"CMD"。

/WIDKEEP

对于未指定监视参数(/M,/R)的应用程序或服务，可以使用EXPRESSCLUSTER任务管理器、[ARMLOADC]命令进行启动、结束。

  • 如果指定了[/W] [/M] [/R]，则忽略该参数。

/W

等待应用程序的执行结束。如果指定了该参数，则在应用程序结束之前，不从该命令返回控制。该参数可以省略。

  • 该参数不能与[/M] [/R]同时指定。

  • 该参数不能用格式2指定。

/M

进行应用程序/服务的监视。该参数可以省略。如果省略则不进行监视。

  • 该参数不能与[/W] [/R]同时指定。

  • 如果该参数不与[/FOV]一起使用，则当发生故障时关闭服务器。

/R <retry>

进行应用程序/服务的监视，指定此时的重启次数的界限值。该参数可以省略。如果省略则不进行监视。

  • 指定范围为1～9。

  • 该参数不能与[/M] [/W]同时指定。

/H <hour>

应用程序/服务中的重启次数返回到0为止的时间。可以以小时为单位进行指定。如果从应用程序/服务启动后/至通过H选项指定的时间正常运行时，将重启次数返回0。该参数可以省略。

  • 指定范围为1～24。

  • 如果在指定了参数/R时省略该参数，则不进行复位。

/SCR

通过脚本重启应用程序/服务监视。该参数可以省略。

  • 如果在指定了参数[/R]时省略该参数，则重启单个应用程序/服务。

/FOV

应用程序/服务监视中(超过重启次数的界限值时)进行失效切换。该参数可以省略。

  • 如果在指定了参数 [/M]或[/R]时省略该参数，则关闭服务器。

/CNT <count>
如果已经执行了该选项指定的次数以上的失效切换，则不进行失效切换。这是为了避免无限重复失效切换。进行失效切换的次数以服务器为单位分别进行计算。
可以指定的数值为1～255。
如果省略该参数，则为8次。
此外，下列情况下，相应服务器上进行失效切换次数复位为0。

  • 正常状态持续一小时以上时

  • 重启了服务器时

  • 启动了失效切换组时

<exec-name>

执行文件名。

  • 该参数不能用格式2指定。

<parameter-n>

赋予执行文件的参数。该参数可以省略。

/S

指定启动对象为服务。

  • 该参数不能用格式1指定。

/A

将已启动的服务以作为管理对象时指定。该参数可以省略。

  • 该参数不能用格式1指定。

/WAIT <time>

以秒为单位指定等待服务启动结束的时间。如果指定了该参数，则在服务启动结束(SERVICE_RUNNING)之前或不超过等待时间之前，不从该命令返回控制。该参数可以省略。如果省略则不等待启动结束。

  • 该参数不能用格式1指定。

  • 指定范围为0～3600。如果指定了0，则无限等待。

/INT <time>

以秒为单位指定单个应用程序/服务的重启或脚本的重启间隔。该参数可以省略。如果省略则重启间隔为0(秒)。

  • 指定了[/R]或[/SCR]选项时该参数有效。

  • 指定范围为0～3600。

<service-name>

服务名。

  • 该参数不能用格式1指定。

service-name指定以下任意一个

  1. 指定通过启动[管理工具]-[服务]可以看见的服务名。

  2. 下述Registry中指定的xxxx的键值"DisplayName"应与[管理工具]的[服务]中所显示的服务名xxxx一致。

HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Services\xxxx

例)IIS的FTP服务时

服务能看见的名称

FTP Publishing Service

Registry能看见的名称

...\Services\MSFTPSVC
DisplayName:REG_SZ: FTP Publishing Service

此时的格式如下所示。

armload WatchID /S "FTP Publishing Service"

或

armload WatchID /S MSFTPSVC
返回值

0

成功(启动了对象应用程序/服务)。

1

无法启动对象应用程序/服务。

2

无法进行进程监视。

3

指定的watchID已被使用。

4

等待服务启动结束时发生超时(正在启动服务的状态)。

8

未启动"EXPRESSCLUSTER Server"服务。

9

参数有误。
备注

  1. 仅能在脚本中使用。

  2. 赋予执行文件的参数可以指定多个。

  3. 表示ARMLOAD启动的应用程序/服务故障时的动向。

    1. 通过ARMLOAD启动应用程序/服务

    2. 发生故障

    3. 界限值检查

    4. 如果不超过界限值，则从脚本重启

      4-1：执行结束脚本、 4-2：执行开始脚本

    5. 如果超过界限值，则进行失效切换或关闭服务器

      5-1：执行结束脚本、 5-2：失效切换到其他EXPRESSCLUSTER服务器

注意事项

  1. 仅能在脚本中使用。

  2. 如果在不指定帐号的情况下启动带有GUI的应用程序，则请选中"EXPRESSCLUSTER Server"服务的"Allow service to interact with desktop"。如果不选中则画面中不显示应用程序的GUI。

  3. 如果指定了用户帐号，则该帐号作为用户的权利，需要拥有"本地登录"。关于用户权利，请参考域用户管理的帮助。
    此外，明确指定帐号的域时的方法如下。
    但指定的域名及用户名不能超过15个字符。

    • 为本地administrator时

      armload watchid /u administrator ap.exe

    • 为domainadministrator时

      armload watchid /u domain\administrator ap.exe

      1. 使用[ARMLOAD]命令的监视功能(/M选项)时，为防止对监视处理产生妨碍，请勿将调试器设为自动启动。

      2. 不适合[ARMLOAD]监视功能的应用程序
        启动后的进程不永久常驻的应用程序不适合进程监视(*)。由于进程监视以永久常驻且不会自己结束的进程为前提，故启动的进程结束时，即认为应用程序发生故障。
        (*)例如下述应用程序即不适合
        ・ARMLOAD启动的进程不永久常驻的应用程序。
        ・ARMLOAD启动的进程启动子进程，最先启动的进程为不永久常驻的应用程序(ARMLOAD仅监视已启动的进程)。

      3. 如果以[ARMLOAD]命令启动、退出需要GUI的应用程序，则应用程序可能会结束。如果不想结束应用程序，请使用帐号(/U选项)进行启动。

      4. 通过[/U]选项指定built-in Administrator以外的用户帐号时，命令的执行存在失败的情况。

      5. 使用[/S]选项时,为了服务不被EXPRESSCLUSTER以外的程序控制，推荐不要使用服务控制管理器设定恢复操作。服务控制管理器的恢复操作里设定了服务再启动时，与EXPRESSCLUSTER的恢复操作重复，可能导致不符合预期的结果。

限制事项

  1. 在通过[/U]选项使用帐号执行的batch中，不能通过帐号使用[ARMLOAD]命令。

  2. 使用帐号执行的应用程序(包含子进程)无法使用LogonUser( )函数。

  3. 16位应用程序不能使用[ARMKILL]命令结束，因此请不要执行。

  4. 如果参数中含有半角空格，请务必用引号括起来。
    例)ARMLOAD Wid1 "\Program Files\Application.exe"

  5. 可以用ARMKILL结束的只有用ARMLOAD启动的进程。

  6. 请不要执行EXPRESSCLUSTER提供的应用程序(XXXX.EXE)。

在无法访问域控制器的状态(服务器宕机、网络断线等)下，如果使用帐号启动了应用程序，则[ARMLOAD]命令可能异常结束(返回值 1:无法启动对象应用程序/服务)。

4.7. 结束应用程序/服务(armkill命令)

结束应用程序/服务。

命令行

armkill.exe watchID [/C | /T time]

说明

结束通过[ARMLOAD]启动的应用程序/服务。此外，如果通过多个ARMLOAD启动(管理对象)了一个服务(多个ARMLOAD使用[/A]选项启动了一个服务时)，则直到对所有的watchID执行[ARMKILL]为止，不结束服务。

参数
<watchID>
要结束的应用程序/服务的监视用ID。
该ID使用通过[ARMLOAD]命令启动应用程序/服务时指定的ID。
/C
取消应用程序/服务的监视，不结束应用程序/服务。
该参数可以省略。如果省略则结束应用程序/服务。此外，不能与/T参数同时指定。
停止由ARMLOAD命令指定的启动应用程序时，请勿使用本选项。
/T <time>
设置应用程序/服务的结束等待时间。
指定范围为0～3600秒。如果指定0则无限等待。该参数可以省略。如果省略则等待40秒。此外，不能与[/C]参数同时指定。
返回值

0

成功(对象应用程序/服务结束)。

1

应用程序/服务已结束。

2

未结束应用程序/服务(正在结束应用程序/服务)。

8

未启动"EXPRESSCLUSTER Server"服务。

9

参数有误。
备注

  1. 仅能在脚本中使用。

  2. 结束应用程序时会对应用程序发送WM_CLOSE消息。如果在指定时间(/T time)内未结束应用程序，则对对象应用程序执行TerminateProcess()，强行结束应用程序进程。

  3. 结束服务时对服务控制管理器(SCM)请求停止服务。如果在指定时间(/T time)内未结束，则返回2。

  4. 如果指定了[/C]，则无法通过[ARMKILL]结束应用程序/服务。

4.8. 等待组启动/停止(armgwait命令)

等待组启动/停止结束。

命令行

armgwait.exe group_name [timeout] [/stop]

说明
等待组启动/停止结束。
该命令等待至组变为激活状态(启动等待时)或非激活状态(停止等待时)，或等待至超过指定的超时时间。
参数
<group_name>

指定等待的组名。

<timeout>
以秒为单位指定超时时间。
如果省略该参数，则超时时间为默认值(120秒)。
/stop
等待组结束。
如果省略该参数，则等待组启动。
返回值

0

组为激活状态或非激活状态。

1

过了超时时间。

7

未启动"EXPRESSCLUSTER Server"服务。

8

不存在指定的组。

9

参数有误。
注意事项

请不要从开始脚本或结束脚本直接执行该命令。如果要从开始脚本或结束脚本使用该命令，则请单独准备描述了该命令的Batch文件，通过"START Batch file name"，从开始脚本或结束脚本执行该Batch文件。

备注

只能在脚本中执行该命令。但从开始脚本或结束脚本使用该命令时，请按照注意事项的步骤进行操作。

4.9. 服务器间互斥控制命令(armcall命令)

对命令或程序进行节点间的互斥控制。

命令行

armcall.exe [/L lockname ] exec_name [parameter ...]

说明

不用从脚本中结束该脚本，执行其他程序，向再次调用的脚本返回控制。这时，程序在服务器间被执行互斥。

参数
/L <lockname>
执行锁名。省略本选项时，锁名则变为"Default"。
按这里指定的锁名，分别对命令的执行进行互斥控制。
<exec_name>

指定要执行的命令或程序。

<parameter...>

指定执行exec_name中指定的程序时所需的命令行信息。

返回值

0

成功

8

发生错误，程序未被执行。

9

参数有误。
备注

本命令只可在脚本中执行。

使用例

处理<A>必须在所有服务器上执行，且需要互斥控制

处理<A>只需在1服务器执行，处理<B>必须在所有服务器上执行，且处理<B>需要等待处理<A>的执行结束。

4.10. 获取集群全局变量/本地变量(armgetcd命令)

获取集群全局变量/本地变量。

命令行

armgetcd.exe [/C] variable

说明

获取使用[armsetcd]命令设置的集群全局变量/本地变量的值。

参数
/C
从集群全局变量获取设置值。
省略本参数时，从本地变量获取设置值。
<variable>

指定通过[armsetcd]命令设置的变量名。

返回值

0

发生错误，未能获取值。

1～255

通过[armsetcd]命令设置的值被返回。
备注
本命令只可在脚本中使用。
如果指定[armsetcd]命令未设置的变量名，则返回0。

4.11. 设置集群全局变量/本地变量(armsetcd命令)

设置集群全局变量/本地变量。

命令行

armsetcd.exe [/C] variable value

说明
设置集群全局变量/本地变量。
通过本命令设置的变量的值可从同一脚本或其它脚本，使用[armgetcd]命令浏览。
集群全局变量是集群内服务器间共享的变量。在某一服务器执行[armsetcd]命令设置的变量可从其他服务器浏览/更改。
本地变量是指只在执行[armsetcd]命令的服务器上才有效的变量。
参数
/C
作为集群全局变量设置。
省略本参数时，作为本地变量设置。
<variable>

指定要设置的变量名。变量名请用半角英文数字指定，最多127字符 (区分大小写)。

<value>

Variable中指定变量的设置值请用1～255的整数指定。

返回值

0

成功。

8

发生错误，变量未被设置。

9

参数有误。
备注
本命令只可在脚本中执行。
变量名用集群全局变量和本地变量分别管理。因此，可以用相同的变量名设置集群全局变量和本地变量。这时，作为2个不同的变量处理。
本地变量在执行本命令的服务器的"EXPRESSCLUSTER Server"停止前一直有效。
集群全局变量在集群内所有服务器的"EXPRESSCLUSTER Server"停止前一直有效。

4.12. 监视共享资源的连接异常(armwhshr命令)

监视共享名的连接异常。

命令行

armwhshr.exe share-name ip-addr [/INT time] [/LOG log-strings] [/PROC exec-name parameter-1 parameter-2 ... parameter-n]

说明
监视共享名的连接异常。
对指定的共享名的服务器定期监视Ping到达确认以及向共享名的连接异常。Ping的到达确认是正常的、且共享名连接发生异常时，认为发生了共享名的连接异常，输出事件日志(ID:3514)。但是，如果已经查出连接异常，则不输出事件日志；在连接正常切换到连接异常时才进行事件日志的输出。另外，还可以通过指定选项，通知WebManager或启动指定的执行文件。
参数
<share-name>

指定共享名(UNC名)。

<ip-addr>

指定拥有共享名的服务器的IP地址。

/INT <time>
指定监视间隔(秒)。
指定范围是30～86400。本参数可省略。省略时默认是180(秒)。
/LOG <log-strings>

指定向共享名的连接发生异常时、通知WebManager的字符串。向WebManager的通知在每次查出共享名连接异常时进行。字符串的最大大小是111字节。字符串中含有空格时，字符串的前后请用双引号(")括起来。字符串中使用双引号时，请描述为"。本参数可省略。

/PROC <exec-name>

指定向共享名的连接发生异常时、要启动的执行文件名。执行文件的启动在共享名连接正常转换到连接异常时进行。本参数可省略。

<parameter-n>

赋予执行文件的参数。本参数可省略。

返回值

0

成功。

1

参数有误。

2

内存不足。

8

"EXPRESSCLUSTER Server"服务未启动。
使用方法

使用[ARMWHSHR]命令时，请进行以下设置。

  1. 用户帐号的登录
    请用Administrator权限的用户帐号登录。
  2. [ARMWHSHR]命令脚本中的描述
    新建用于监视共享名连接异常的失效切换组(*)，在脚本中描述[ARMWHSHR]命令。
    ※ 失效切换组的设置

    1. [组属性]-[ 启动服务器]-[可以启动组的服务器]中，请只添加1台服务器。

      如，要监视服务器(服务器名:server,公网IP地址:100.100.100.1)的共享名(temp)的连接异常，请在开始脚本中进行如下描述。
      (CLP_EVENT在START时执行的脚本的位置)
      ARMLOAD watchID /U Administrator
ARMWHSHR \\\server\temp 100.100.100.1
      结束脚本中进行如下描述。
      (CLP_EVENT在START时执行的脚本的位置)
      ARMKILL watchID
使用示例

本命令用于确认可否从网络上访问服务器的本地磁盘。如果是2台服务器配置的集群系统，通过从双方服务器监视对方服务器的共享名，确认是否可从网络访问两服务器的本地磁盘。配置例以及脚本描述例如下。

配置示例：

  • 服务器的信息：

    项目

    服务器1

    服务器2

    服务器名

    server1

    server2

    公网IP地址

    100.100.100.1

    100.100.100.2

    共享名

    (1)share1

    (1)share2

    (2)share3
脚本描述例

  1. 服务器1的Start.bat

    IF "%CLP_EVENT%" == "START" GOTO NORMAL
GOTO EXIT
:NORMAL
ARMLOAD W1 /U Administrator ARMWHSHR \\server2\share2 100.100.100.2
:EXIT
EXIT

  2. 服务器1的Stop.bat

    ARMKILL W1
EXIT

  3. 服务器2的Start.bat

    IF "%ARMS_EVENT%" == "START" GOTO NORMAL
GOTO EXIT
:NORMAL
ARMLOAD W2 /U Administrator ARMWHSHR \\server1\share1 100.100.100.1
ARMLOAD W3 /U Administrator ARMWHSHR \\server1\share3 100.100.100.1
:EXIT
EXIT

  4. 服务器2的Stop.bat

    ARMKILL W2
ARMKILL W3
EXIT
注意事项

只可在脚本中使用。

4.13. 管理armload命令启动的应用程序/服务(EXPRESSCLUSTER任务管理器)

用GUI的形式一览显示通过[armload]命令启动的应用程序/服务。

命令行

armaswth.exe

说明

用GUI的形式一览显示通过[armload[命令启动的应用程序/服务。另外，可以和[armloadc]命令一样，启动/结束应用程序/服务以及中断/重新开始监视。

备注

本命令在脚本内和脚本外均可使用。

画面

画面如下所示。

项目的说明
  • Application/Service Name
    显示从[ARMLOAD]命令启动的应用程序/服务的名称。
    图表含义如下。
    ：非监视状态的应用程序
    ：监视中的应用程序
    ：监视对象外的应用程序
    ：非监视状态的服务
    ：监视中的服务
    ：监视对象外的服务
    另外，图表的背景色表示启动状态。
    ：开始/开始中
    ：停止/停止中
  • Failover Group Name
    显示启动的应用程序/服务所属的组名。
  • Type
    显示应用程序、服务的区别。
  • Running Status
    开始：表示应用程序/服务已经开始。
    停止：表示应用程序/服务没有开始。
    开始中：表示应用程序/服务正在开始。
    停止中：表示应用程序/服务正在停止。
  • Monitoring Status
    监视中：表示正在监视应用程序/服务。
    非监视：表示未在监视应用程序/服务。
    对象外：表示应用程序/服务不是监视对象(未作为监视对象通过[ARMLOAD]启动的)。
排列显示

点击"Application/service name" "Failover group name" "WatchID" "Type" "Start status" "Monitoring status"的各项，以项为单位进行排列(升序、降序)。

操作
与[ARMLOADC]命令同样，可进行监视停止、监视重新开始、停止、开始4个操作。通过组合应用程序/服务的启动状态和监视状态，可进行不同的操作。详细请参考[ARMLOADC]命令。
选择一览显示的应用程序/服务(不可选择多个)，通过以下任一方法操作应用程序/服务。

  • [Operation]菜单

  • 工具栏

  • 点击鼠标右键显示的快捷菜单(下图)
环境设置

可从[Option]菜单或工具栏进行环境设置。

Update Interval of Applicaton/Service List:

以秒为单位设置自动更新应用程序/服务一览显示的时间间隔。可设置的值是0～3600，设为0时不进行自动更新。默认值是10秒。

Timeout to stop Application/Service:
以秒为单位设置停止应用程序/服务时的停止等待时间。可设置的值是0～3600，指定为0时，是无限等待。默认值是40秒。
过了停止时间也不停止时，应用程序强行停止。另外，本设置仅在EXPRESSCLUSTER任务管理器上进行停止时才使用。

4.14. 服务器关机(armdown命令)

对服务器进行关机操作。

命令行

armdown.exe [reboot | off | stop]

说明

停止执行本命令的服务器的EXPRESSCLUSTER服务，服务器关机。

参数
无参数

关机后，断开服务器的电源。

reboot
关机后，重启服务器。
本参数不能与off或stop参数同时指定。
off
关机后，断开服务器的电源。
本参数不能与reboot或stop参数同时指定。
stop
不关服务器，只停止"EXPRESSCLUSTER Server"服务。
本参数不能与reboot或off参数同时指定。
返回值

0

成功(开始了服务器的关机)。

8

"EXPRESSCLUSTER Server"服务未在运行。

9

参数有误。
注意事项

请不要直接从开始脚本或结束脚本执行本命令。从开始脚本或结束脚本使用本命令时，请另行准备描述了本命令的批文件，从开始脚本或结束脚本通过"START 批文件名"执行该批文件。

备注
本命令在脚本内和脚本外均可使用。但是，从开始脚本或结束脚本使用本命令时，请按照注意事项的步骤。
要正常关机集群全体时，请执行[armstdn]命令。
ESMPRO/AutomaticRunningController(AC)运行时，服务器的关机处理由ESMPRO/AC执行。

4.15. 执行组的移动/失效切换(armfover命令)

执行组的移动或失效切换。

命令行

armfover.exe [/F] group_name

说明
执行组的移动或失效切换。
移动目标的服务器按升序从可启动组的服务器中选择当前服务器之后的服务器。如果下一个服务器不存在，选择最初的服务器。
参数
/F
执行组的失效切换。
省略本参数时，执行组的移动。
失效切换时，失效切换目标执行的开始脚本的环境变量"CLP_EVENT"设为"FAILOVER"。
移动时，在移动目标同样设为"START"。
<group_name>

指定要执行移动或失效切换的组名。

返回值

0

成功(执行了移动或失效切换)。

7

指定的组未启动。

8

"EXPRESSCLUSTER Server"服务未启动。

9

参数有误。
注意事项

请不要直接从开始脚本或结束脚本执行本命令。从开始脚本或结束脚本使用本命令时，请另行准备描述了本命令的批文件，从开始脚本或结束脚本通过"START 批文件名"执行该批文件。

备注

本命令在脚本内和脚本外均可使用。但是，从开始脚本或结束脚本使用本命令时，请按照注意事项的步骤。

4.16. 启动组(armgstrt命令)

启动组。

命令行

armgstrt.exe group_name [host_name]

说明

在指定的服务器上启动组。

参数
<group_name>

指定要启动的组名。

<host_name>
指定要启动组的服务器名。
省略本参数时，按组的失效切换策略，确定服务器。
返回值

0

成功

1

指定的操作不是可执行的状态(正在确认共享磁盘的电源投入)。

7

指定的组已经启动。

8

"EXPRESSCLUSTER Server"服务未启动。

9

参数有误。
注意事项

请不要直接从开始脚本或结束脚本执行本命令。从开始脚本或结束脚本使用本命令时，请另行准备描述了本命令的批文件，从开始脚本或结束脚本通过"START 批文件名"执行该批文件。

备注

本命令在脚本内和脚本外均可使用。但是，从开始脚本或结束脚本使用本命令时，请按照注意事项的步骤。

4.17. 停止组(armgstop命令)

停止组。

命令行

armgstop.exe group_name

说明

停止组

参数

group_name 指定要停止的组名。

返回值

0

成功。

7

指定的组未启动。

8

"EXPRESSCLUSTER Server"服务未启动。

9

参数有误。
注意事项

请不要直接从开始脚本或结束脚本执行本命令。从开始脚本或结束脚本使用本命令时，请另行准备描述了本命令的批文件，从开始脚本或结束脚本通过"START 批文件名"执行该批文件。

备注

本命令在脚本内和脚本外均可使用。但是，从开始脚本或结束脚本使用本命令时，请按照注意事项的步骤。

4.18. 启动/结束应用程序/服务、中断/重新开始监视(armloadc命令)

启动/结束应用程序/服务以及中断/重新开始监视。

命令行

armloadc.exe watchID /W mode [/T time]

说明
启动/结束应用程序/服务以及中断/重新开始监视。
应用程序/服务的启动/结束动作完成之后，本命令结束。
参数
<watchID>

用于监视的ID。该ID使用[ARMLOAD]命令中启动应用程序/服务时指定的内容。

/W <mode>

控制监视。[Mode]中可指定以下选项。

  • <mode>

    • pause
      中断应用程序/服务的监视。
    • continue
      重新开始应用程序/服务的监视。应用程序/服务结束时，启动后重新开始监视。
    • start
      启动应用程序/服务。
    • stop
      结束应用程序/服务。正在监视应用程序/服务时，中断监视后，结束应用程序/服务。
/T <time>

本参数在/W mode的[mode]中指定了continue,start,stop时有效。

  • /W mode的[mode]中指定了continue,start时：
    指定服务的启动等待时间(应用程序的情况下无效)。指定范围是0～3600秒。指定0时，是无限等待。本参数可省略。省略时，只进行服务的启动，不等待启动结束就返回控制。
  • /W mode的[mode]中指定了stop时：
    设置应用程序/服务的结束等待时间(应用程序的情况下无效)。指定范围是0～3600秒。指定0时，是无限等待。本参数可省略。省略时，最多等待40秒。
返回值

0

成功。

1

状态不正确。

2

应用程序/服务未结束。 (应用程序/服务正处于启动中或结束中状态)。

3

无法请求的状态。请稍候执行。

7

WIN32API中发生错误。

9

参数有误。
备注

  1. 在脚本内和脚本外均可使用。

  2. 应用程序的结束对应用程序发送WM_CLOSE消息。指定时间(/T time)内应用程序不结束时，对对象应用程序执行TerminateProcess()，强行结束应用程序进程。

  3. 服务的启动/结束对服务控制管理器(SCM)执行服务启动/停止请求。指定时间(/T time)内启动/结束不结束时，返回2。

  4. [mode]根据下表的规则确定可指定的内容。
    [mode]不正确时，返回1。
注意事项

停止服务([mode] = stop)时，如果有正在监视相同服务名的watchID，请中断watchID([mode] = pause)后停止服务。如果不中断监视就停止服务，则会查出服务的故障(事件ID=3506～3510)。

应用程序/服务指定矩阵

状态

监视中

监视中断中

mode

启动

启动中

结束中

结束

启动

启动中

结束中

结束

pause

○

○

×

-

×

×

×

×

continue

×

×

×

-

○

○

○ 11

○ 11

start

×

×

×

-

×

×

×

○

stop

○ 10

○

×

-

○

○

×

×

○：可执行 ×：不可执行(状态不正确) －：该组合不存在

10

执行stop，则进行应用程序/服务的监视中断和结束处理。

11(1,2)

执行continue，则进行应用程序/服务的启动和监视重新开始处理。

4.19. 用户指示出现之前中断脚本的执行(armpause命令)

显示消息框，"OK"按钮被按之前，中断脚本的执行。

命令行

armpause.exe msg_strings

说明

显示消息框，中断脚本的执行。消息框的"OK"按钮被按后，重新开始脚本的执行。

参数
<msg_strings>
指定消息框中显示的字符串。
字符串的最大长度是128字节。
返回值

0

结束消息框显示。

1

未能显示消息框。

9

参数有误。
注意事项

要在脚本中使用本命令时，请将"EXPRESSCLUSTER Server"服务的属性中的"Allow service to interact with desktop"设为有效。

备注

本命令在脚本内和脚本外均可使用。

4.20. 指定时间到来之前，中断脚本的执行(armsleep命令)

指定时间到来之前，中断脚本的执行。

命令行

armsleep.exe seconds

说明

指定时间到来之前，中断脚本的执行。

参数
<seconds>

以秒为单位指定中断脚本执行的时间。

返回值

0

成功。

9

参数有误。
备注

本命令在脚本内和脚本外均可使用。

4.21. 开始目录的网络共享(armnsadd命令)

开始目录的网络共享。

命令行

armnsadd.exe share_name path

说明

开始目录的网络共享。与"net share 共享名=路径名"同等的功能。

参数
<share_name>

指定要开始的网络共享的共享名。

<path>

以全称路径指定要共享的目录。

返回值

0

成功。

1

参数有误。

2

路径名找不到。

3

共享名不正确。

5

无权限。

7

内存不足。

8

相同的共享名已被共享。

9

其他错误。
备注
本命令在脚本内和脚本外均可使用。
[net share]命令中，如果指定8字符以上的共享名，则会发生控制台的输入等待。因此，可能会不适用于从脚本的使用。这时，请使用本命令代替[net share]命令。

4.22. 停止目录的网络共享(armnsdel命令)

停止目录的网络共享。

命令行

armnsdel.exe share_name

备注

停止目录的网络共享。与"net share 共享名 /delete"相同的功能。

参数
<share_name>

指定要停止的网络共享的共享名。

返回值

0

成功。

1

参数有误。

5

访问被拒绝。

8

内存不足。

2310

共享名找不到。
备注
本命令在脚本内和脚本外均可使用。
[net share]命令根据客户端的连接状况，网络共享停止时会发生从控制台的输入等待。因此，有时可能会不适用于从脚本的使用。这时，请使用本命令代替[net share]命令。本命令可以不受客户端连接状况的影响而停止网络共享。

4.23. 设置gethostbyname()返回的IP地址(armwsset命令)

设置对自身服务器的通过gethostbyname()返回的IP地址。

命令行
格式1 armwsset.exe [/P] <path> [<ip_address> ...]
格式2 armwsset.exe /L
格式3 armwsset.exe /DEL
说明
对指定的应用程序设置对自身服务器的gethostbyname()返回的IP地址。
作为应用程序获取的自身服务器IP地址，想要返回虚拟IP地址时，请使用本命令。
参数
/P
系统重启不会删除设置的内容。设置的内容在系统重启后还保持。
省略本参数时，系统重启将删除设置的内容。
<path>

用全称路径指定对象应用程序的执行文件。

<ip_address...>
指定gethostbyname()返回的IP地址。
描述用空格隔开IP地址的排列时，可以指定多个IP地址。指定多个时，按描述的排列顺序，设置为gethostbyname()返回的数组。
省略本参数时，删除对path中指定的应用程序的设置。
/L

一览显示当前的设置内容。

/DEL

删除所有的当前设置内容。

返回值

0

成功。

1

设置失败。
注意事项
本命令的设置只在应用程序直接加载wsock32.dll作为socket库时，才有效。应用程序使用ws2_32.dll时，则无效。
对本命令的设置请在启动应用程序前进行。
为了使用本命令，需要对每个对象应用程序事先执行以下步骤。

  1. 将%SystemRoot%\system32中保存的OS附带的wsock32.dll拷贝到应用程序的保存目录下，将文件名变更为"wsock__.dll"。

  2. 将EXPRESSCLUSTER安装目录下accessories中保存的wsock32.dll拷贝到应用程序的保存目录下。

  3. 请在启动应用程序的所有服务器执行上述操作。

备注

本命令在脚本内和脚本外均可使用。

4.24. 设置/显示启动延迟时间(armdelay命令)

设置/显示EXPRESSCLUSTER服务启动时的延迟时间。

命令行

armdelay.exe /N [seconds]

说明

设置/显示"EXPRESSCLUSTER Server"服务以及"EXPRESSCLUSTER Disk Agent" 服务的启动延迟时间。

参数
/N [seconds]
以秒为单位设置"EXPRESSCLUSTER Server"服务以及"EXPRESSCLUSTER Disk Agent" 服务启动时的延迟时间。上述服务在过了延迟时间后开始启动处理。
Seconds中可指定0～3600的值。
Seconds省略时显示当前的设置值。
返回值

0

成功。

7

WIN32API发生错误。

9

参数有误。
备注
本命令只可在脚本外执行。
刚安装时，延迟时间的默认值是0秒。
本命令设置的延迟时间在卸载之前一直有效。
延迟时间需对各服务器分别设置。设置值只对执行本命令的服务器有效。
一般不需要设置延迟时间。只有在NEC Express5800/ft服务器或同等的带有容错功能的容错服务器产品上使用EXPRESSCLUSTER时，才需要设置延迟时间。

4.25. 设置/显示紧急关机时的运行(armem命令)

设置/显示紧急关机时的运行模式。

命令行

armem.exe /M [shutdown | reboot | poweroff]

说明

设置/浏览紧急关机时的运行模式。

参数
/M <mode>

  • <mode>

    • 无参数
      显示当前的运行模式。
    • shutdown
      本参数是为兼容性而准备的。运行结果与[poweroff]相同。
    • reboot
      关机后重启服务器。
    • poweroff
      关机后断开服务器的电源。
返回值

0

成功。

7

WIN32API发生错误。

9

参数有误。
备注
本命令只可在脚本外执行。
刚安装时，运行模式的默认值是[shutdown]。
本命令设置的运行模式在卸载之前一直有效。
运行模式需对各服务器分别设置。设置值只对执行本命令的服务器有效。

4.26. 集群全体关机(armstdn命令)

对集群全体进行关机操作。

命令行

armstdn.exe [reboot | off | stop]

说明

在集群全体停止EXPRESSCLUSTER服务时，对所有的服务器进行关机操作。

参数
无参数

关机后，断开服务器电源。

reboot
关机后，重启服务器。
本参数不能与off或[stop]参数同时指定。
off
关机后，断开服务器电源。
本参数不能与[reboot]或[stop]参数同时指定。
stop
不关服务器，只停止"EXPRESSCLUSTER Server"服务。
本参数不能与[reboot]或off参数同时指定。
返回值

0

成功。

8

"EXPRESSCLUSTER Server"服务未运行。

9

参数有误。
注意事项
不能与执行本命令的服务器通信的服务器不会被关机。
请不要在组激活处理中执行本命令。组激活处理中不能进行组的非激活。因此，将执行紧急关机。
备注
本命令只可在脚本外使用。
ESMPRO/AutomaticRunningController(AC)运行时，服务器的关机处理由ESMPRO/AC执行。

4.27. 恢复"保留(宕机后重启)"状态的服务器(armmode命令)

将"保留(宕机后重启)"状态的服务器恢复到正常状态。

命令行

armmode.exe [/F]

说明
将"保留(宕机后重启)"状态的服务器恢复到正常状态。
请在要恢复的处于"保留(宕机后重启)"状态的服务器上执行本命令。
参数
无参数

执行服务器的恢复。

/F
本参数为兼容性而准备。
与无参数时的运行一样。
返回值

0

成功。

1

服务器的状态不是"保留(宕机后重启)"。

8

"EXPRESSCLUSTER Server"服务未在运行。

9

参数有误。
备注
本命令只可在脚本外使用。
服务器未正常关机时，下次启动时会变成"保留(宕机后重启)"状态。"保留(宕机后重启)"状态的服务器中，组激活被禁止。通过使用本命令恢复服务器，可以使组激活变成可用状态。

4.28. 允许访问镜像磁盘(mdopen命令)

允许访问镜像磁盘。

命令行

mdopen.exe mirrordisk_alias

说明
一般只有在资源被激活时才可访问镜像磁盘，在其他状态是被禁止的。
本命令允许非激活状态的镜像磁盘访问。
参数
<mirrordisk_alias>

指定要允许访问的镜像磁盘资源名。

返回值

0

成功。

1

参数有误。

2

正在建立镜像，不允许访问。

3以上

其他错误(可能原因如下)。

  • 未使用Replicator/ Replicator DR。

  • 有正在访问对象镜像磁盘资源的任务。

  • 内部错误。
注意事项

使用本命令允许访问镜像磁盘时，请务必在执行镜像复原前，使用[mdclose]命令禁止访问。

备注
本命令只可在脚本外使用。
本命令只可在使用Replicator/ Replicator DR时才可使用。
本命令为批处理中执行快照备份而准备。快照备份的相关信息，请参考《维护指南》的"维护信息"的"执行快照备份"。

4.29. 禁止访问镜像磁盘(mdclose命令)

禁止访问镜像磁盘。

命令行

mdclose.exe mirrordisk_alias

说明
禁止[mdopen]命令中允许的镜像磁盘访问。
请在指定的镜像磁盘资源中不存在正在访问的任务时执行本命令。
参数
<mirrordisk_alias>

指定要禁止访问的镜像磁盘资源名。

返回值

0

成功。

1

参数有误。

2以上

其他错误(可能原因如下)。 - 未使用Replicator/ Replicator DR。

  • 对象镜像磁盘资源中有正在访问的任务。

  • 内部错误。
注意事项

使用[mdopen]命令允许访问镜像磁盘时，请务必在执行镜像复原前，使用本命令禁止访问。

备注
本命令只可在脚本外使用。
本命令只在使用Replicator/ Replicator DR时才可使用。
本命令为批处理中执行快照备份而准备。快照备份的相关信息，请参考《维护指南》的"维护信息"的"执行快照备份"。

4.30. 允许访问共享磁盘(sdopen命令)

允许访问共享磁盘。

命令行

sdopen.exe disk_resource_name

说明
一般只有在资源被激活时才可访问共享磁盘，在其他状态是被禁止的。
本命令允许非激活状态的磁盘访问。
参数
<disk_resource_name>

指定要允许访问的磁盘资源名。

返回值

0

成功。

1

参数有误。

3以上

其他错误(可能原因如下)。

  • HBA的设置有误。

  • 盘符的设置有误。

  • 内部错误。
注意事项
使用本命令前，请确认磁盘资源处于非激活状态。如果在磁盘资源激活状态下执行本命令，共享磁盘上的数据可能会被破坏。
使用本命令允许访问共享磁盘时，请务必在激活磁盘资源前，使用[sdclose]命令禁止访问。如果在不禁止访问的状态下激活磁盘资源，则共享磁盘上的数据可能会被破坏。
备注

本命令只可在脚本外使用。

4.31. 禁止访问共享磁盘(sdclose命令)

禁止访问共享磁盘。

命令行

sdclose.exe disk_resource_name

说明

禁止[sdopen]命令中允许的磁盘资源访问。

参数
<disk_resource_name>

指定要禁止访问的磁盘资源名。

返回值

0

成功。

1

参数有误。

3以上

其他错误(可能原因如下)。

  • HBA的设置有误。

  • 内部错误。
注意事项

使用[sdopen]命令允许访问磁盘资源时，请务必在激活磁盘资源前，使用本命令禁止访问。

备注

本命令只可在脚本外使用。

4.32. 兼容命令的错误消息一览

消息

说明

处理

armbcast succeeded.

ARMBCAST成功。

-

armbcast has received an invalid parameter.

ARMBCAST收到无效的参数。

请指定正确的输入参数。

armbcast failed in the internal processes (1%03d). The error code is 0x%x.

ARMBCAST内部处理失败。

内存不足或OS状态不稳定。请确认。

Cannot execute armbcast.

ARMBCAST不是可执行状态。

因服务器正在进行集群恢复，开始脚本的ARMS_EVENT在RECOVER时，ARMBCAST不能使用。

armcall succeeded. command name=%.16s.

ARMCALL成功。

-

armcall has received an invalid parameter.

ARMCALL收到无效的参数。

请指定正确的输入参数。

armcall failed to lock the file.

ARMCALL未能获取用于互斥控制的锁写入权限。

内存不足或OS状态不稳定。请确认。

armcall received a console close signal. The server will be shut down.

因ARMCALL的控制台窗口应用户请求结束，故执行服务器关机。

-

armcall failed in the internal processes ("%03d"). The error code is 0x%x.

ARMCALL内部处理失败。

内存不足或OS状态不稳定。请确认。

armcall failed to execute the command line. The error code is 0x%x.

ARMCALL命令行中指定的exec-name的执行失败。

请确认命令行的exec-name中指定了有效的路径名、文件名以及parameter-n是否指定了有效的值。

armdown succeeded. option=%s.

ARMDOWN成功。

-

armdown has received an invalid parameter. option=%s.

ARMDOWN收到无效的参数。

请指定正确的输入参数。

armdown shuts down the server. option=%s.

ARMDOWN开始关闭服务器。

-

armdown cannot execute specified action. option=%s

ARMDOWN内部处理失败。

内存不足或OS状态不稳定。请确认。

armdown failed in the internal processes (%03d). The error code is 0x%x.option=%s

ARMDOWN不是可执行状态。

服务器的状态可能是宕机状态。请确认。
armem succeeded.
mode=%.

ARMEM成功。

-

armem has received an invalid parameter.

ARMEM收到无效的参数。

请指定正确的输入参数。

armem failed in the internal processes (%04d). The error code is 0x%x.option=%s

ARMEM内部处理失败。

内存不足或OS状态不稳定。请确认。
armforver succeeded.
option=%s group-name=%s

ARMFOVER成功。

-
armforver has received an invalid parameter.
option=%s group-name=%s

ARMFOVER收到无效的参数。

请指定正确的输入参数。
Cannot execute armfover .
option=%s group-name=%s

ARMFOVER不是可执行状态。

失效切换组正在停止或已停止。请确认。

armfover failed in the internal processes (1%03d). The error code is 0x%x.option=%s.group-name=%s.

ARMFOVER内部处理失败。

内存不足或OS状态不稳定。请确认。

armgetcd succeeded.

ARMGETCD成功。

-

armgetcd has received an invalid parameter.

ARMGETCD收到无效的参数。

请指定正确的输入参数。

armgetcd received a console close signal. The server will be shut down.

ARMGETCD的控制台窗口应用户请求已结束，执行服务器关机。

-

armgetcd failed in the internal processes ("%03d"). The error code is 0x%x.

ARMGETCD内部处理失败。

内存不足或OS状态不稳定。请确认。
armgstrt succeeded.
group-name=%s.server-name=%s.

ARMGSTRT成功。

-

armgstrt has received an invalid parameter.group-name=%s.server-name=%s.

ARMGSTRT收到无效的参数。

请指定正确的输入参数。

armgstrt failed in the internal processes (1%03d). The error code is 0x%x.group-name=%s.server-name=%s.

ARMGSTRT内部处理失败。

内存不足或OS状态不稳定。请确认。
armgstrt cannot execute the specified operation.
group-name=%s server=%s

ARMGSTRT不能进行指定的操作。

失效切换组正在启动或已启动、或者服务器处于非正常运行状态。请确认。
armgstop succeeded.
group-name=%s

ARMGSTOP成功。

-
armgstop has received an invalid parameter.
group-name=%s

ARMGSTOP收到无效的参数。

请指定正确的输入参数。

armgwait succeeded.

ARMGWAIT成功。

-

armgwait has received an invalid parameter.

ARMGWAIT收到无效的参数。

请指定正确的输入参数。

armgwait timed out.

ARMGWAIT发生超时。

请确认相应的失效切换组名。

armgwait failed to run the internal processes (1%03d). The error code is 0x%x.

ARMGWAIT内部处理失败。

内存不足或OS状态不稳定。请确认。

armkill (WID="%0.16s") succeeded.

ARMKILL(WID=%0.16s)成功。

-

armkill has received invalid WID ("%0.16s") as a parameter.

未根据指定的WID，执行ARMLOAD。

请确认ARMLOAD的命令行(watchID)。

armkill has received an invalid parameter.

ARMKILL收到无效的参数。

请指定正确的输入参数。

armkill (WID="%0.16s") forcefully terminated application.

因指定时间内应用程序未结束，故强行结束。

指定时间内未结束的原因请从应用程序端调查。

armkill (WID="%0.16s") could not forcefully terminated application.

指定时间内应用程序未结束，虽执行了强行结束，但未能结束。

同上。

armkill (WID="%0.16s") could not stop the service.

指定时间内服务未结束。

指定时间内未结束的原因请从应用程序端调查。

armkill (WID="%0.16s") has failed in the internal processes (3%03d). The error code is 0x%x.

ARMKILL内部处理失败。
"内部处理"是3060时，应用程序已经结束。结束的原因请从应用程序端调查。
如果是其他情况，则是内存不足或OS状态不稳定。请确认。

armkill (WID="%0.16s") failed to stop the service. Detailed information:%0.160s

ARMKILL停止服务失败。

对服务控制管理器的服务停止请求失败。需要从服务端调查。

armload (WID="%0.16s") succeeded.

ARMLOAD成功。

-

armload has received invalid WID ("%0.16s") as an invalid parameter.

WID重复。

请指定不重复的WID。

armload has received an invalid parameter.

ARMLOAD收到无效的参数。

请指定正确的输入参数。

armload (WID="%0.16s") has reached the maximum number of processes that can be run simultaneously.

服务器试图启动超过可启动应用程序/服务数量(256)的应用程序/服务。

写脚本时，请将启动中的应用程序/服务的数量控制在256以内。

armload has received WID ("%0.16s") that exceeds the maximum character count as a parameter.

WID的字符串长度超过了256字符。

WID的字符串长度请控制在255字符以内(含255字符)。

armload(WID="%0.16s") detected the service starting time-out.

服务的启动未在指定时间内完成。

指定时间内服务未完成启动的原因，请从服务器端调查。

armload (WID="%0.16s") failed in the internal processes(1%03d). The error code is 0x%x.

ARMLOAD内部处理失败。

内存不足或OS状态不稳定。请确认。

armpoll has received an invalid parameter.

命令监视进程收到无效的参数。

内存不足或OS状态不稳定。请确认。

armpoll (WID="%0.16s") detected extinction of the application. The stop code is %d.

命令监视进程查出应用程序的消失。

查出应用程序的结束。结束原因请从应用程序端调查。

armload (WID="%0.16s") couldn't log on to user ("%0.32s"). The error code is 0x%x.

登录用户帐号失败。

明示了EXPRESSCLUSTER管理器的用户帐号登录内容(用户ID、密码)以及域名时，还请确认域名。

armload (WID="%0.16s") failed to execute the command line. The error code is 0x%x.

应用程序启动失败。

请确认ARMLOAD命令行的exec-name中指定了有效的路径名、文件名以及parameter-n中指定了有效的值。

armload (WID="%0.16s") could not log on to user ("%0.32s"). The error code is 0x%x.

获取用户帐号的密码失败。

请确认是否从EXPRESSCLUSTER管理器登录了用户帐号。

armload (WID="%0.16s") failed in the internal processes(2%03d). The error code is 0x%x.

命令监视进程内部处理失败。

内存不足或OS状态不稳定。请确认。

Command monitor process (WID="%0.16s") detected a failure in the services. The stop code is %d & %d.

命令监视进程查出服务故障。

查出服务的结束。结束原因请从服务器端调查。

Command monitor process (WID="%0.16s") failed to get the environmental variable name.

命令监视进程获取环境变量名失败。
- 可能从脚本外启动了。不支持脚本外的启动。
- 如果是其他情况，请确认内存不足或OS状态不稳定。

Command monitor process (WID="%0.16s") restarted script.

命令监视进程重启了脚本。

通过查出应用程序/服务的结束，已重启脚本。

Command monitor process (WID="%0.16s") restarted application.

命令监视进程重启了应用程序。

通过应用程序的结束，已重启应用程序。

Command monitor process (WID="%0.16s") restarted Service

命令监视进程重启了服务。

通过查出服务的结束，已重启服务。

Command monitor process (WID="%0.16s") completed the failover of the group ("%0.10s").

命令监视进程失效切换组。

通过查出应用程序/服务的结束，已失效切换了组。

Command monitor process (WID="%0.16s") shut down the server.

命令监视进程关闭了服务器。

通过查出应用程序/服务的结束，服务器已关机。

armpoll (WID="%0.16s") has received an invalid service name ("%0.10s") as a parameter.

ARMLOAD收到的服务器名是无效的参数。

请确认ARMLOAD命令行的service-name中指定了有效的服务名以及parameter-n中指定了有效的值。

armload (WID=""%0.16s"") failed to get user (""%0.32s"") information. The user name may be incorrect. The error code is 0x%x.

从用户名获取域名失败。

请确认用户名登录到了系统。

armpoll (WID="%0.16s") detected extinction of the application.

命令监视进程查出应用程序的消失(获取应用程序结束码失败)。

查出应用程序的结束。结束原因请从应用程序端调查。

armload (WID="%0.16s") failed to start the service. The error code is 0x%x.

启动服务失败。

启动失败原因请从服务端调查。

Command monitor process (WID="%0.16s") failed to fail over the group(%s). The error code is 0x%x.

命令监视进程失效切换组失败。

请确认失效切换目标服务器作为集群是否正常运行。

Command monitor process (WID="%0.16s") failed to stop the service. Detailed information:%0.160s

命令监视进程停止服务失败。

对服务控制管理器的服务停止请求失败。需要从服务端调查。

Command monitor process (WID="%0.16s") forcefully terminated the application.

命令监视进程强行结束了应用程序。

因应用程序未能通过WM_CLOSE消息在指定时间内结束，所以通过TerminateProcess()强行结束。请确认应用程序。

Command monitor process (WID="%0.16s") failed to forcefully terminate the application.

命令监视进程未能结束应用程序。

因应用程序未能通过WM_CLOSE消息在指定时间内结束，所以通过TerminateProcess()执行强行结束，但未能结束。请确认应用程序。

Command monitor process (WID="%0.16s") failed to stop Service.

命令监视进程未能结束应用程序。

服务未在指定时间内结束。请确认服务。

armloadc succeeded. WatchID=%0.16s.mode=%s.time=%s.

ARMLOADC成功。

-

armloadc received an invalid parameter. WatchID=%0.16s.mode=%s.time=%s.

ARMLOADC收到无效的参数。

请指定正确的输入参数。

Cannot execute armloadc. WatchID=%0.16s.mode=%s.time=%s.

ARMLOADC不是可执行状态。

从EXPRESSCLUSTER任务管理器确认"启动状态","监视状态"，参考命令参考(ARMLOADC)的应用程序/服务指定矩阵，确认是否可以执行。

armloadc detected time-out while waiting to start/stop the application/service. WatchID=%0.16s mode=%s time=%s

应用程序/服务未在指定时间内完成结束。

指定时间内应用程序/服务未完成结束的原因请从应用程序/服务器端调查。

armloadc Win32API error.WatchID=%0.16s.mode=%s.time=%s func=%s error=0x%x.

ARMLOADC内部处理失败。

内存不足或OS状态不稳定。请确认。
armmode succeeded.
option=%s.

ARMMODE成功。

-

armmode received an invalid parameter. option=%s.

armmode收到无效的参数。

请指定正确的输入参数。

armmode cannot execute the specified action (%03d). option=%s.

ARMMODE不能进行指定的操作。

强行恢复(/F)时：

没有切离全部服务器。请确认。

服务器切离(/C)时：

自身服务器作为集群处于非正常运行状态，或者作为2台以上的集群正常运行的服务器不存在。请确认。

服务器切离(/I)时：

自身服务器作为集群处于非正常运行。请确认。

armmode failed in the internal processes(%03d).The error code is 0x%x.option=%s.

ARMMODE内部处理失败。

内存不足或OS状态不稳定。请确认。

armnsadd succeeded (share=%.80s,path=%.80s).

ARMNSADD成功。

-

armnsadd has received an invalid parameter.

ARMNSADD收到无效的参数。

请指定正确的输入参数。

armnsadd failed to run the internal processes (1%03d). The error code is 0x%x.

ARMNSADD内部处理失败。

  • 内部处理是1020时，共享名超过了80字符。请指定80字符以内。

  • 内部处理是1040时，路径名不正确。请确认路径名。

  • 内部处理是1050时，共享名不正确。请确认是否使用了共享名中不能指定的文字。

  • 内部处理是1060时，无访问路径名的权限。请确认路径名的访问权限。

  • 内部处理是1090时，已经以相同的名称共享。请指定与其它共享名不重复的共享名。

  • 上述以外的情况时，内存不足或OS状态不稳定。请确认。

armnsdel succeeded (share=%.80s).

ARMNSDEL成功。

-

armnsdel has received an invalid parameter.

ARMNSDEL收到无效的参数。

请指定正确的输入参数。

armnsdel failed to run the internal processes (1%03d). The error code is 0x%x.

ARMNSDEL内部处理失败。

  • 内部处理是1030时，无共享名的访问权限。请确认共享名的访问权限。

  • 内部处理是1060时，找不到共享名。请确认共享名。

  • 上述以外的情况时，内存不足或OS状态不稳定。请确认。

armpause succeeded.

ARMPAUSE成功。

-

armpause has received an invalid parameter.

ARMPAUSE收到无效的参数。

请指定正确的输入参数。

armpause cannot display the message.

ARMPAUSE无法显示消息对话框。

内存不足或OS状态不稳定。请确认。

armsetcd succeeded.

ARMSETCD成功。

-

armsetcd has received an invalid parameter.

ARMSETCD收到无效的参数。

请指定正确的输入参数。

armsetcd received a consol close signal. The server will be shut down.

因ARMSETCD的控制台窗户应用户请求结束，执行服务器关机。

-

armsetcd failed in the internal processes ("%03d"). The error code is 0x%x.

ARMSETCD内部处理失败。

内存不足或OS状态不稳定。请确认。

armsleep succeeded.

ARMSLEEP成功。

-

armsleep has received an invalid parameter.

ARMSLEEP收到无效的参数。

请指定正确的输入参数。

armstdn succeeded. option=%s

ARMSTDN成功。

-

armstdn has received an invalid parameter.

ARMSTDN收到无效的参数。

请指定正确的输入参数。

armstdn failed in the internal processes ("%03d"). The error code is 0x%x. option=%s

ARMSTDN内部处理失败。

内存不足或OS状态不稳定。请确认。
armnsstdn succeeded.
cmd=%s

ARMNSSTDN成功。

-

Failed to shut down the cluster. The server is not operating as a cluster.

获取集群名失败。

服务器未作为集群运行。请确认。

Failed to shut down the cluster. The error code is 0x%x.

ARMSSTDN内部处理失败。

内存不足或OS状态不稳定。请确认。

Failed to shut down the cluster. EXPRESSCLUSTER Server Service is not started.

"EXPRESSCLUSTER Server"服务未启动。

"EXPRESSCLUSTER Server"服务未启动。请确认。

armwhshr has received an invalid parameter.

ARMWHSHR收到无效的参数。

请指定正确的输入参数。

armwhshr failed in the internal processes(1%03d). The error code is 0x%x.

ARMWHSHR内部处理失败。

内存不足或OS状态不稳定。请确认。

armwhshr detected connection error to share-name(%.48s).The error code is 0x%x.

ARMWHSHR查出共享名连接异常。

共享名处于无法使用的状态。请恢复共享名对应的设备。

1.OS处于不稳定状态。请确认。

  1. 请确认相应的设备是否有电源。

  1. 请确认相应的设备和服务器是否正确连接。

armwhshr detected connection recovery to shared name(%.48s). The error code is 0x%x.

ARMWHSHR查出向共享名的连接恢复。

-

mdopen failed. An internal error occurred.

mdopen失败。发生内部错误。

可能是内存不足或OS资源不足。请确认。

mdopen failed. The resource is busy.

mdopen失败。资源繁忙。

存在分区正在使用的可能性。请稍等片刻后再操作。

mdopen failed. A network error occurred.

mdopen失败。网络发生错误。

请确认私网的连接状态。

mdopen failed. Cannot establish the mirror disk connection.

mdopen失败。不能确立镜像磁盘的通信。

请确认集群配置信息是否正确。

mdopen failed. The resource name is invalid.

mdopen失败。资源名不正确。

请确认集群配置信息是否正确。

mdopen failed. The status is invalid.

mdopen失败。状态不正确。

需要进行镜像复原。

mdopen failed. The resource is not initialized.

mdopen失败。资源未被初始化。

请确认是否申请了分区、OS能否识别磁盘。请确认集群配置信息是否正确。

mdopen failed. The resource is not performed first mirror construction.

mdopen失败。资源未被初始镜像构筑。

需要镜像初始构筑。

mdopen failed. Cannot lock the mirror disk.

mdopen失败。未能锁镜像磁盘。

可能是内存不足或OS资源不足。请确认。

mdopen failed. The license is not registered.

mdopen失败。未登录License。

请注册License。

mdopen failed. The trial version has expired.

mdopen失败。试用版已过期。

请注册License。

mdopen failed. The license authentification failed.

mdopen失败。License的认证失败。

请注册License。

mdopen failed. Cannot find the history folder.

mdopen失败。找不到历史文件的保存目录。

请确认集群配置信息是否正确。

mdopen failed. The mirror connect is not initialized.

mdopen失败。镜像数据传输线未被初始化。

请确认镜像数据传输线的连接状态。请确认集群配置信息是否正确。

mdopen failed. Cannot find the partition specified for the cluster partition.

mdopen失败。找不到集群分区中指定的分区。

请确认是否申请了分区、OS能否识别磁盘。

mdopen failed. Cannot find the partition specified for the data partition.

mdopen失败。找不到数据分区中指定的分区。

请确认是否申请了分区、OS能否识别磁盘。

mdopen failed. Cannot change the drive letter for the cluster partition.

mdopen失败。未能更改集群分区的盘符。

请确认指定的集群配置信息的盘符。盘符是否被其它分区使用。

mdopen failed. Cannot change the drive letter for the data partition.

mdopen失败。未能更改数据分区的盘符。

请确认指定的集群配置信息的盘符。盘符是否被其它分区使用。

mdopen failed. The server name is invalid.

mdopen失败。服务器名不正确。

请确认集群配置信息是否正确。

mdopen has received an invalid parameter.

mdopen收到无效的参数。

请指定正确的输入参数。

mdopen failed in the internal processes(%2). The error code is %3.

mdopen内部处理失败。

内存不足或OS状态不稳定。请确认。

mdopen succeeded. The mirror disk resource is %2.

mdopen成功。

-

mdclose failed. An internal error occurred.

mdclose失败。发生内部错误。

可能是内存不足或OS资源不足。请确认。

mdclose failed. The resource is busy.

mdclose失败。资源繁忙。

请稍等片刻后再操作。

mdclose failed. A network error occurred.

mdclose失败。网络发生错误。

请确认私网的连接状态。

mdclose failed. Cannot establish the mirror disk connection.

mdclose失败。不能确立镜像磁盘的通信。

请确认集群配置信息是否正确。

mdclose failed. The resource name is invalid.

mdclose失败。资源名不正确。

请确认集群配置信息是否正确。

mdclose failed. The status is invalid.

mdclose失败。状态不正确。

需要进行镜像复原。

mdclose failed. The resource is not initialized.

mdclose失败。资源未被初始化。

请确认是否申请了分区、OS能否识别磁盘。请确认集群配置信息是否正确。

mdclose failed. The resource has not performed initial mirror construction.

mdclose失败。资源未被初始镜像构筑。

需要镜像初始构筑。

mdclose failed. Cannot lock the mirror disk.

mdclose失败。未能锁镜像磁盘。

可能是内存不足或OS资源不足。请确认。

mdclose failed. The license is not registered.

mdclose失败。未登录License。

请注册License。

mdclose failed. The trial version has expired.

mdclose失败。试用版已过期。

请注册License。

mdclose failed. The license authentification failed.

mdclose失败。License的认证失败。

请注册License。

mdclose failed. Cannot find the history folder.

mdclose失败。找不到历史文件的保存目录。

请确认集群配置信息是否正确。

mdclose failed. The mirror connect is not initialized.

mdclose失败。镜像数据传输线未被初始化。

请确认镜像数据传输线的连接状态。请确认集群配置信息是否正确。

mdclose failed. Cannot find the partition specified for the cluster partition.

mdclose失败。找不到集群分区中指定的分区。

请确认是否申请了分区、OS能否识别磁盘。

mdclose failed. Cannot find the partition specified for the data partition.

mdclose失败。找不到数据分区中指定的分区。

请确认是否申请了分区、OS能否识别磁盘。

mdclose has received an invalid parameter.

mdclose收到无效的参数。

请指定正确的输入参数。

mdclose failed in the internal processes(%2). The error code is %3.

mdclose内部处理失败。

内存不足或OS状态不稳定。请确认。

mdclose succeeded. The mirror disk resource is %2.

mdclose成功。

-

sdopen succeeded. (%2)

sdopen成功。

-

sdopen failed. Internal error occurred. (%1)

sdopen失败。发生内部错误。

可能是内存不足或OS的资源不足。请确认。

sdopen failed. Failed to load cluster configuration data. (%1)

sdopen失败。集群配置信息加载失败。

请确认集群配置信息是否在正确的位置。

sdopen failed. Failed to unload cluster configuration data. (%1)

sdopen失败。集群配置信息卸载失败。

请确认集群配置信息是否在正确的位置。

sdopen failed. Failed to get cluster configuration data. (%1)

sdopen失败。集群配置信息取得失败。

请确认集群配置信息是否正确。

sdopen failed. Failed to allocate memory. (%1)

sdopen失败。内存分配失败。

可能是内存不足或OS的资源不足。请确认。

sdopen failed. Failed to activate resource. (%1)

sdopen失败。资源激活处理失败。

请确认HBA设置是否正确。分区可能正在被使用。请确认。

sdopen failed. Failed to create thread. (%1)

sdopen失败。线程生成失败。

可能是内存不足或OS的资源不足。请确认。

sdopen failed. Timeout occurred on thread. (%1)

sdopen失败。线程发生超时。

可能是内存不足或OS的资源不足。请确认。

sdopen failed. Failed to dismount the partition specified by the resource. (%1)

sdopen失败。Dismount资源中指定的分区失败。

分区可能正在被使用。请确认。

sdopen failed. Failed to lock the partition specified by the resource. (%1)

sdopen失败。未能锁资源中指定的分区。

分区可能正在被使用。请确认。

sdopen failed. Server does not exist in cluster configuration data. (%1)

sdopen失败。服务器不在集群配置信息中。

请确认集群配置信息中是否有服务器。

sdopen failed. Resource does not exist in cluster configuration data. (%1)

sdopen失败。资源不在集群配置信息中。

请确认集群配置信息中是否有资源。

sdopen failed. Cannot find the specified partition. (%1)

sdopen失败。找不到指定的分区。

请确认OS能否识别指定的分区。

sdopen failed. Cannot change the drive letter. (%1)

sdopen失败。未能更改盘符。

请确认指定的盘符是否被其它分区使用。

sdclose succeeded. (%2)

sdclose成功。

-

sdclose failed. Internal error occurred. (%1)

sdclose失败。发生内部错误。

可能是内存不足或OS的资源不足。请确认。

sdclose failed. Failed to load cluster configuration data. (%1)

sdclose失败。集群配置信息加载失败。

请确认集群配置信息是否在正确的位置。

sdclose failed. Failed to unload cluster configuration data. (%1)

sdclose失败。集群配置信息卸载失败。

请确认集群配置信息是否在正确的位置。

sdclose failed. Failed to get cluster configuration data. (%1)

sdclose失败。集群配置信息获取失败。

请确认集群配置信息是否正确。

sdclose failed. Failed to allocate memory. (%1)

sdclose失败。内存分配失败。

可能是内存不足或OS的资源不足。请确认。

sdclose failed. Failed to deactivate resource. (%1)

sdclose失败。资源非激活处理失败。

请确认HBA设置是否正确。

sdclose failed. Failed to create thread. (%1)

sdclose失败。线程生成失败。

可能是内存不足或OS的资源不足。请确认。

sdclose failed. Timeout occurred on thread. (%1)

sdclose失败。线程发生超时。

可能是内存不足或OS的资源不足。请确认。

sdclose failed. Failed to dismount the partition specified by the resource. (%1)

sdclose失败。Dismount资源中指定的分区失败。

分区可能正在被使用。请确认。

sdclose failed. Failed to lock the partition specified by the resource. (%1)

sdclose失败。未能锁定资源中指定的分区。

分区可能正在被使用。请确认。

sdclose failed. Server does not exist in cluster configuration data. (%1)

sdclose失败。服务器不在集群配置信息中。

请确认集群配置信息中是否有服务器。

sdclose failed. Resource does not exist in cluster configuration data. (%1)

sdclose失败。资源不在集群配置信息中。

请确认集群配置信息中是否有资源。

sdclose failed. Cannot find the specified partition. (%1)

sdclose失败。找不到指定的分区。

请确认OS是否识别指定的分区。
