2. 维护信息

本章介绍进行EXPRESSCLUSTER维护时所需的信息，同时介绍其所管理资源的详细信息。

本章包含以下内容。

2.1. EXPRESSCLUSTER的目录结构

注解

安装目录下有《参考指南》的"EXPRESSCLUSTER命令参考"中没有记载的执行文件和脚本文件，请不要使用EXPRESSCLUSTER之外的工具执行该文件。由于执行该文件造成不良影响时将不予以维护支持。

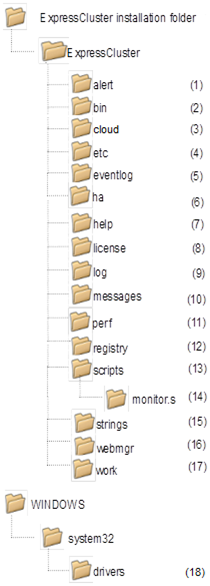

EXPRESSCLUSTER的目录结构如下。

  1. 警报同步目录

    该目录保存EXPRESSCLUSTER警报同步的模块以及管理文件。

  2. 集群模块目录

    该目录保存EXPRESSCLUSTER服务器的执行文件以及库。

  3. 云连接相关产品目录

    存储用于云连接用的脚本模块等。

  4. 集群配置信息目录

    该目录保存集群配置信息文件、各模块的策略文件。

  5. 事件日志目录

    该目录保存EXPRESSCLUSTER的事件日志相关的库。

  6. HA产品相关信息

    保存有Java Resource Agent、System Resource Agent的二进制数据和配置文件。

  7. Helper目录

    现在未使用。

  8. License目录

    该目录保存License产品的License。

  9. 模块日志目录

    该目录保存各模块的输出日志。

  10. 通告消息(警报、事件日志)目录

    保存各模块通告警报、事件日志时的消息。

  11. 性能日志目录

    保存了磁盘、系统的性能信息。

  12. 注册表目录

    现在未使用。

  13. 组资源的脚本资源脚本目录

    该目录保存组资源的脚本资源的脚本。

  14. 复归脚本相关

    保存了查出组资源及监视资源异常时执行的脚本。

  15. String Table目录

    该目录保存EXPRESSCLUSTER中使用的String Table。

  16. WebManager服务器、Cluster WebUI目录

    该目录保存 WebManager服务器的模块以及管理文件。

  17. 模块操作目录

    是各模块的操作目录。

  18. 集群驱动程序目录

    该目录保存内核模式LAN心跳驱动程序、磁盘过滤器驱动程序。

2.2. EXPRESSCLUSTER 的日志、警报的删除方法

删除EXPRESSCLUSTER的日志、警报时，按照以下的步骤执行。

  1. 集群内的所有服务器上把服务的启动种类更改为手动启动。

    clpsvcctrl.bat --disable -a

  2. 通过Cluster WebUI或者clpstdn命令执行机群关闭、重启，然后再启动。

  3. 要删除日志，请删除在以下的文件夹中文件。请在要删除的日志的服务器上执行。

    • <EXPRESSCLUSTER的安装路径>\log

  4. 要删除警报，请删除在以下的文件夹中文件。请在要删除的日志的服务器上执行。

    • <EXPRESSCLUSTER的安装路径>\alert\log

  5. 集群内的所有服务器上把服务的启动种类更改为手动启动。

    clpsvcctrl.bat --enable -a

  6. 请重启集群内的所有服务器。

2.3. 镜像统计信息采集功能

2.3.1. 何谓镜像统计信息采集功能？

镜像统计信息采集功能指的是：在镜像磁盘配置及共享型镜像磁盘配置中，采集各镜像资源中有关镜像化功能统计信息的功能。

镜像统计信息采集功能可利用Windows OS功能，即性能监视器或typeperf命令来采集EXPRESSCLUSTER X的镜像统计信息，并实时显示采集的信息。另外，从镜像构筑时开始，可持续向统计日志文件输出镜像统计信息。

采集的镜像统计信息在镜像构筑或运行时，各按以下方法使用。

镜像构筑时

在现有环境下为调整镜像设置项目，先确认各设置项目对现有环境具有何种影响，再调整为最合适的设置。
镜像运行时
可监视是否会发生问题。
另外，可采集故障发生前后的镜像统计信息，因此将进一步提高解析性能。

2.3.2. 镜像统计信息采集功能与OS标准功能的联动

  • OS标准功能的使用

    使用性能监视器或typeperf命令，采集镜像统计信息并实时显示所采集的信息。在以下的"计数器名"列表中，任选其一，在显示或采集进行了一段时间后，通过视觉确认镜像相关的设置值是否适合构筑的环境，或采集统计信息过程中是否发生了异常。

    关于实际使用性能监视器或typeperf命令的步骤，请参考以下"在性能监视器中显示镜像统计信息"、"从性能监视器中采集镜像统计信息"及"从typeperf命令采集镜像统计信息"的条目。

  • 指定对象名

    镜像统计信息采集功能中处理的对象名为"EXPRESSCLUSTER X Disk Performance"。通过指定对象"EXPRESSCLUSTER X Disk Performance"，可采集镜像统计信息。

  • 指定计数器名

    镜像统计信息采集功能中处理的计数器名如下。

    计数器名

    含义

    单位

    说明

    % Compress Ratio

    压缩率

    %

    指发送到对方服务器的镜像数据的压缩率。表示压缩后的数据大小与原数据的比率，若将数据从100MB压缩为80MB，则压缩率为80%。
    Async Application Queue Bytes
    Async Application Queue Bytes, Max

    应用程序队列的大小(瞬间值/最大值)

    Byte

    指在非同步镜像通信中，用户空间内存所保存的待发送数据量。采集最新数据时的值为瞬间值，所保存数据量最多时的值为最大值。
    Async Kernel Queue Bytes
    Async Kernel Queue Bytes, Max

    内核队列的大小(瞬间值/最大值)

    Byte

    指在非同步镜像通信中，内核空间内存所保存的待发送数据量。采集最新数据时的值为瞬间值，所保存数据量最多时的值为最大值。
    Async Mirror Queue Transfer Time
    Async Mirror Queue Transfer Time, Max

    从内核队列向应用程序队列传送的时间(平均值/最大值)

    msec

    指在非同步镜像通信中，从内核空间内存向用户空间内存发送数据的传送时间之平均值/最大值。
    Async Mirror Send Wait History Files Total Bytes
    Async Mirror Send Wait History Files Total Bytes, Max

    历史文件使用量(瞬间值/最大值)

    Byte

    指在非同步镜像通信中，历史文件路径下所存储的待发送数据文件的大小总量。采集最新数据时的值为瞬间值，所保存数据量最多时的值为最大值。
    Async Mirror Send Wait Total Bytes
    Async Mirror Send Wait Total Bytes, Max

    待发送数据量(瞬间值/最大值)

    Byte

    指在非同步镜像通信中，向对方服务器发送的待发送镜像数据的总量。采集最新数据时的值为瞬间值，待发送数据量最多时的值为最大值。
    Mirror Bytes Sent
    Mirror Bytes Sent/sec

    镜像发送量(合计值/平均值)
    Byte
    (Byte/sec)

    指向对方服务器发送的镜像数据量的字节数。采集最新数据之前的合计字节数为合计值，每秒发送的字节数为平均值。
    Request Queue Bytes
    Request Queue Bytes, Max

    请求队列的大小(瞬间值/最大值)

    Byte

    指在镜像通信中，接收IO要求时所用队列的使用大小。采集最新数据时的值为瞬间值，队列大小最大时的值为最大值。
    Transfer Time, Avg
    Transfer Time, Max

    镜像通信时间(平均值/最大值)

    msec/次

    指发送镜像数据所花费的每次镜像通信的时间。采集最新数据前所用的通信时间除以镜像通信次数的值为平均值，每次镜像通信中最长的通信时间为最大值。

  • 指定实例名

    镜像统计信息采集功能中处理的实例名为"MD,HD ResourceX"。X可填入从1至22的镜像磁盘序号或共享型镜像磁盘序号。
    例如，镜像磁盘资源"MD"的镜像磁盘序号设置为"2"，则资源"MD"相关的镜像统计信息可通过指定实例"MD,HD Resource2"进行采集。

    另外，若设置了多个资源，可通过指定实例"_Total"，对设置的所有资源镜像统计信息的合计信息进行采集。

    注解

    请指定实际设置资源的镜像磁盘序号或共享型镜像磁盘序号对应的实例名。可指定未设置资源的实例，但无法显示/采集镜像统计信息。

  • 镜像统计信息的使用

    实际采集的镜像统计信息可有助于调整镜像相关的设置值。例如，根据采集的镜像统计信息可确认通信速度或通信负荷时，通过调整镜像相关的设置值可改善通信速度。

  • 在性能监视器中显示镜像统计信息

    实时显示所采集镜像统计信息的步骤

    1. 从[开始]菜单中启动[管理工具]-[性能监视器]

    2. 选择性能监视器

    3. 点击"＋"按钮，或右击从菜单中执行[添加计数器]

    4. 保存[文件]-[命名并保存]中添加的计数器设置

    5. 从保存的设置中启动，可重复使用同样的计数器设置

    步骤的详细信息说明如下。
    这里将采集镜像统计信息的1个项目"Mirror Bytes Sent"作为示例。对象实例为"MD,HD Resource1"。

    1. 从[开始]菜单中启动[管理工具]-[性能]。

    2. 在窗口左侧的树形菜单中选择[性能监视器]。
      窗口右侧显示性能监视器画面。
    3. 点击"＋"按钮，或右击从菜单中执行"添加计数器"。

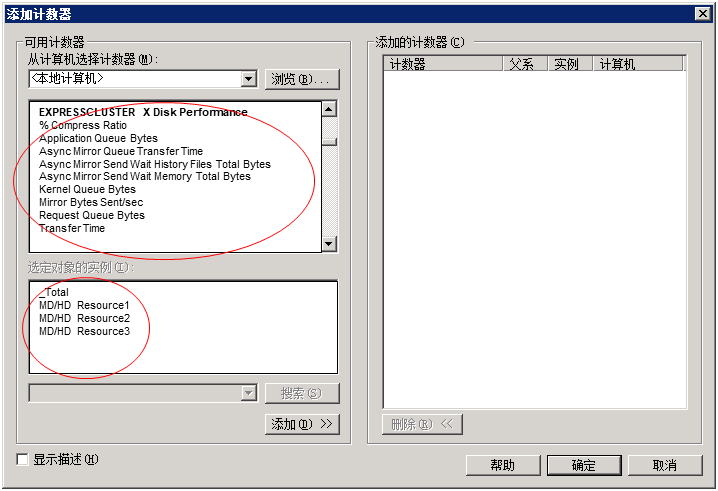

      满足运行条件时，显示添加计数器/实例。
      选择"EXPRESSCLUSTER X Resource Performance" ，且计数器选择"Mirror Bytes Sent"、实例选择"MD,HD Resource1"，并添加。

    注解

    没有[Cluster Disk Resource Performance]时，联动功能无效。在这种情况下，请通过命令提示符执行以下命令，使联动功能生效后，重新执行步骤1。

    >lodctr.exe <EXPRESSCLUSTER 安装路径>\perf\clpdiskperf.ini

    1. 保存[文件]-[命名并保存]中添加的计数器设置。

    2. 从保存的设置中启动，可重复使用同样的计数器设置。

  • 从性能监视器中采集镜像统计信息

    从性能监视器中采集镜像统计信息的日志文件时，步骤如下。

    日志文件采集步骤

    1. 从[开始]菜单中启动[管理工具]-[性能监视器]

    2. 在[数据收集器]-[用户定义]中，新建数据收集器

    3. 在"创建数据日志"中选择"性能计数器"，执行[添加]

    4. 选择[EXPRESSCLUSTER X Resource Performance]，添加要采集的计数器及实例

    5. 开始采集日志

    步骤的详细信息说明如下。
    这里将采集镜像统计信息的1个项目"Mirror Bytes Sent"作为示例。对象实例为"MD,HD Resource1"。

    1. 从[开始]菜单中启动[管理工具]-[性能监视器]。

    2. 在[数据收集器]-[用户定义]中，通过菜单的[操作]-[新建]或右键菜单的[新建]，指定"数据收集器"。

      • 数据收集器名请任意输入。

      • 数据收集器的创建方法请选择[手动创建(详细信息)(C)]。

    3. 在"创建数据日志"中选择"性能计数器"，执行[添加]。

    4. 添加计数器。从"EXPRESSCLUSTER X Resource Performance"中选择"Mirror Bytes Sent"后，再从"所选对象的实例"中选择"MD,HD Resource1"，执行[添加]。
      [添加的计数器]中就会添加[Mirror Bytes Sent]的[MD,HD Resource1]。
      要采集的计数器全部添加完成后，执行[OK]，并选择[完成]。

      注解

      没有[Cluster Disk Resource Performance] 时，联动功能无效。在这种情况下，请通过命令提示符执行以下命令，使联动功能生效后，重新执行步骤1。

      >lodctr.exe <EXPRESSCLUSTER 安装路径>\perf\clpdiskperf.ini

    5. 开始采集日志。在[数据收集器]-[用户定义]-[(数据收集器名)]中，执行菜单的[开始]。

  • 从typeperf命令采集镜像统计信息

    从typeperf命令采集镜像统计信息的步骤如下。

    1. 从[开始]菜单启动[全部程序]-[附件]-[命令窗口]

    2. 执行typeperf.exe

    具体使用示例的详细信息说明如下。

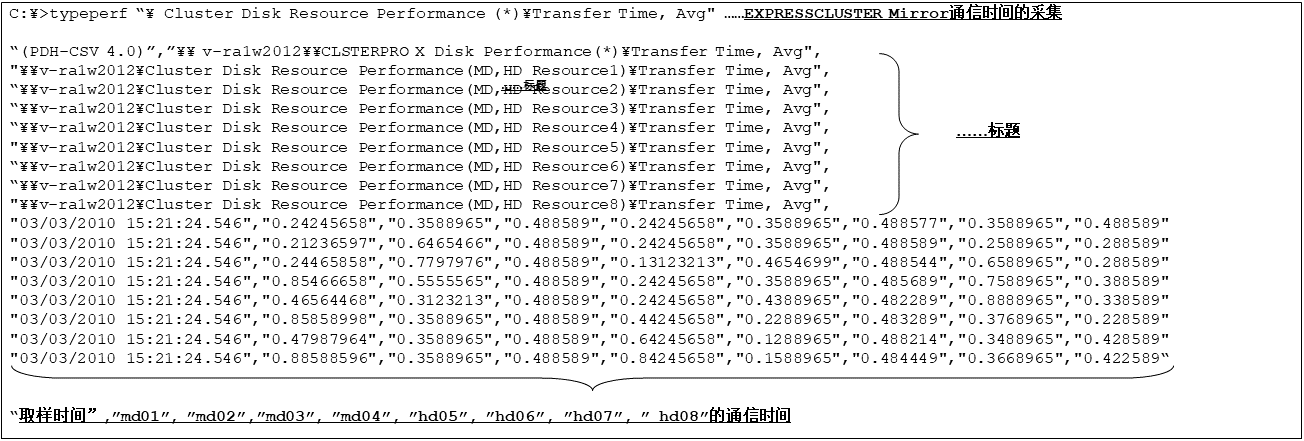

    【使用示例1】：镜像通信时间的采集(全部实例指定为[EXPRESSCLUSTER资源])

    MD资源：md01～md04、HD资源：hd05～hd08登录完成时
    但是，各资源的设置视为如下。
    md01的镜像磁盘序号为1
md02        〃     2
        ：
hd07的共享型镜像磁盘序号为7
hd08        〃           8

    注解

    因可读性优先，标题换行。实际上，标题显示为一行。

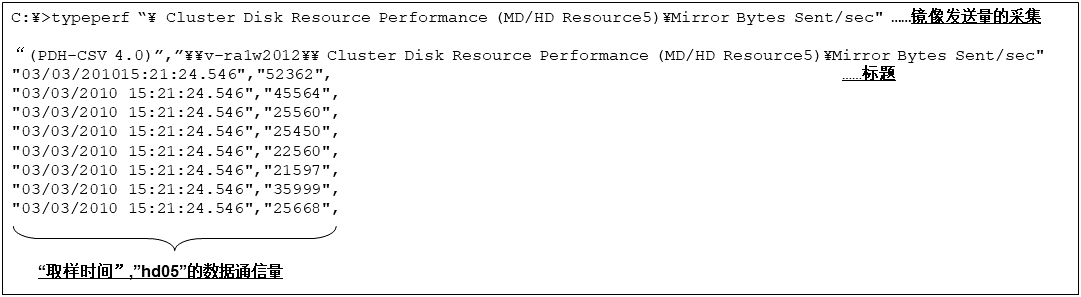

    【使用示例2】：镜像数据发送量的采集(实例指定为hd05资源)

    MD资源：md01～md04、HD资源：hd05～hd08登录完成时
    但是，各资源的设置视为如下。
    md01的镜像磁盘序号为1
md02        〃     2
        ：
hd07的共享型镜像磁盘序号为7
hd08        〃          8

    【使用示例3】：压缩率的日志输出(实例指定为hd01资源)

    MD资源：md01～md04、HD资源：hd05～hd08登录完成时
    但是，各资源的设置视为如下。
    md01的镜像磁盘序号为1
md02        〃     2
：
hd07的共享型镜像磁盘序号为7
hd08        〃          8
    日志文件的格式指定为CSV，文件输出路径指定为C:\PerfData\hd01.csv。
    执行命令后，希望停止日志输出时，请用[Ctrl]＋[C]停止。

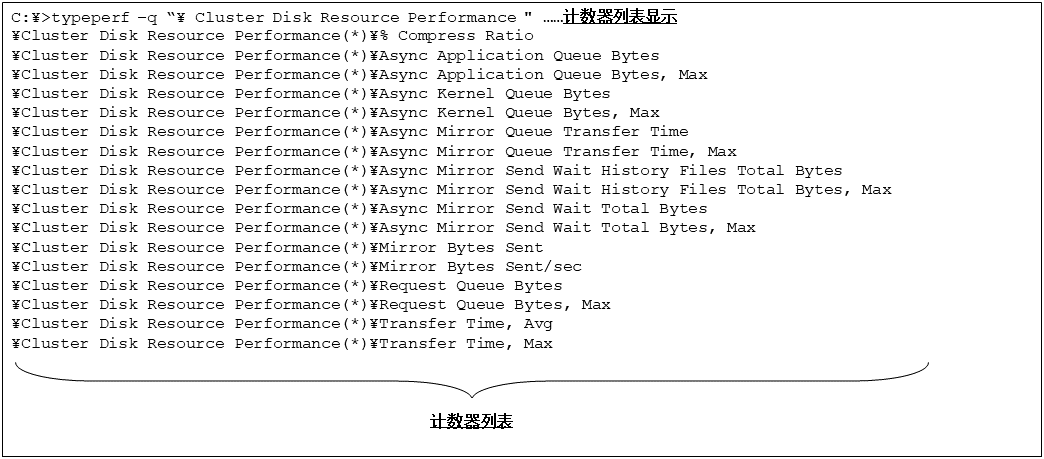

    【使用示例4】：计数器列表显示(无指定实例)

    MD资源：md01～md04、HD资源：hd05～hd08登录完成时
    但是，各资源的设置视为如下。
    md01的镜像磁盘序号为1
md02        〃     2
        ：
hd07的共享型镜像磁盘序号为7
hd08        〃          8

    另外，通过指定选项，可更改取样间隔或向远程服务器发出命令等。
    选项的详细信息请在"Typeperf -?"中确认。

2.3.3. 镜像统计信息采集功能的运行

  • 正在运行的镜像统计信息日志输出动作(自动)

    镜像统计信息采集功能在满足运行条件的环境中，将持续采集统计信息并输出到统计日志文件。镜像统计信息的采集及日志输出动作会自动执行。统计日志输出动作的内容如下。

    项目

    动作内容

    描述

    输出文件名
    nmp_<n>.cur
    nmp_<n>.pre<x>
    nmp_total.cur
    nmp_total.pre<x>
    total为全部镜像磁盘/共享型镜像磁盘资源的合计数据
    <n>为镜像磁盘序号或共享型镜像磁盘序号
    Cur为最新，接着按照越新的顺序变为pre, pre1, pre2,...排列，之后随着序号的增加为越旧。
    超过所规定的日志文件数量时，从旧日志开始删除。

    输出文件的格式
    Text file
    输出为逗号断句的文本格式的文件。
    每采集1次信息就会输出1行数据。

    输出目标文件夹

    EXPRESSCLUSTER installation folder\perf\disk

    输出到EXPRESSCLUSTER安装文件夹下的perfdisk文件夹内。

    输出对象资源
    每个资源
    ＋合计
    每个完成设置的镜像磁盘资源或共享型镜像磁盘资源，其日志输出到1个文件内。
    资源未设置时，不会创建日志文件。
    创建了1个以上的日志文件时，会同时创建表示全部资源合计值的Total日志文件。

    输出时间

    每分钟
    每1分钟输出1次信息。
    镜像统计信息的输出功能设置为禁用时，日志不会输出。
    镜像统计信息的日志输出动作设置为禁用时，镜像统计信息的采集功能虽可运行，但不会输出日志。

    输出文件大小

    约16MB
    1个文件最大约16MB。
    超过文件大小的上限值时，将自动转储日志文件，并保存之前的日志文件。
    即使未超过上限值，当输出内容发生更改时，也会自动转储日志文件。

    日志转储数量

    12版本
    通过转储日志文件所保存的日志文件的版本数最大为12。
    超过转储的上限值时，将自动删除最早版本的日志文件。

2.3.4. 镜像统计信息采集功能的运行条件

当满足以下条件时，镜像统计信息采集功能才会运行。

  • EXPRESSCLUSTER Disk Agent服务正常启动。

  • 设置了1个以上的镜像磁盘资源或共享型镜像磁盘资源。

  • 集群属性中，镜像统计信息采集功能设为开启。

确认EXPRESSCLUSTER Disk Agent服务的状态。

从[开始]菜单中启动[服务器管理]-[服务]
确认EXPRESSCLUSTER Disk Agent服务的状态为"开始"
确认[启动类型]为"自动"
若服务的状态不是"开始"，则需重启服务器

确认镜像设置。

启动Cluster WebUI
确认镜像磁盘资源或共享型镜像磁盘资源已设置

确认镜像统计信息采集功能的设置。

启动Cluster WebUI
切换为[设置模式]
确认[集群]属性的[镜像磁盘]标签中的[采集统计信息]的设置。

有关Cluster WebUI的详细信息，请参考Cluster WebUI在线版手册。

2.3.5. 镜像统计信息采集功能的相关注意事项

  • 运行镜像统计信息采集功能时，为输出镜像统计信息的统计日志文件，需要一定的磁盘剩余空间(最大约8.9GB)。

  • 在1个服务器上，包括性能监视器和typeperf命令在内最多可启动32个进程。在1个服务器上执行32个以上的性能监视器或typeperf命令时，则无法采集镜像统计信息。而且，一个进程内不能采集复数个统计信息。

  • 一个进程内不能采集复数个统计信息。例如，从复数个性能监视器指定目标计算机进行信息采集、在一个性能监视器内进行复数个数据采集等均属于此等情况。

  • 采集的镜像统计信息通过clplogcc指令或Cluster WebUI以日志收集采集。
    请在以clplogcc命令收集日志时指定type5，以Cluster WebUI收集日志时指定pattern5。有关收集日志的详细信息，请参考《参考指南》的"EXPRESSCLUSTER命令参考"的"收集日志(clplogcc命令)"，或者在线版手册。

2.4. 系统资源统计信息采集功能

Cluster WebUI 的设置模式下在[集群的属性]的[监视]标签页中选中"收集系统资源信息"复选框时，集群中添加了系统监视资源或者进程资源监视资源时，采集系统资源相关信息，并以以下文件名规则保存在 安装路径/perf/system下。本文件是文本形式(CSV)。在下面的说明文中，本文件称为系统资源统计文件。

system.cur
system.pre

cur

表示为最新信息的输出目标。

pre

表示已转储的以前的信息输出目标。

采集的信息保存到系统资源统计信息文件中。统计信息到本文件的输出间隔(＝采样间隔)为60秒。文件大小为16MB时转储，可保存2个版本。通过使用系统资源统计信息文件中记录的信息，可以将其用作系统性能分析的参考。采集的统计信息包含以下项目。

统计值名

单位

说明

CPUCount

个

CPU数

CPUUtilization

%

CPU使用率

MemoryTotalSize

KByte

总内存量

MemoryCurrentSize

KByte

内存使用量

SwapTotalSize

KByte

总互换大小

SwapCurrentSize

KByte

互换使用量

ThreadCurrentSize

个

线程数

FileCurrentSize

个

打开文件数

ProcessCurrentCount

个

进程数

AvgDiskReadQueueLength__Total

个

所输入的磁盘队列读取请求数

AvgDiskWriteQueueLength__Total

个

所输入的磁盘队列写入请求数

DiskReadBytesPersec__Total

Byte

读取操作时从磁盘传送的字节数

DiskWriteBytesPersec__Total

Byte

写入操作时传送到磁盘的字节数

PercentDiskReadTime__Total

tick

磁盘忙于处理读取请求的时间

PercentDiskWriteTime__Total

tick

磁盘忙于处理写入请求的时间

PercentIdleTime__Total

tick

磁盘空闲时间

CurrentDiskQueueLength__Total

个

收集性能数据时磁盘上剩余的请求数

以下是输出系统资源统计文件的示例。

  • system.cur

    "Date","CPUCount","CPUUtilization","MemoryTotalSize","MemoryCurrentSize","SwapTotalSize","SwapCurrentSize","ThreadCurrentSize","FileCurrentSize","ProcessCurrentCount","AvgDiskReadQueueLength__Total","AvgDiskWriteQueueLength__Total","DiskReadBytesPersec__Total","DiskWriteBytesPersec__Total","PercentDiskReadTime__Total","PercentDiskWriteTime__Total","PercentIdleTime__Total","CurrentDiskQueueLength__Total"
"2019/11/14 17:18:57.751","2","11","2096744","1241876","393216","0","1042","32672","79","623078737","241067820","95590912","5116928","623078737","241067820","305886514","0"
"2019/11/14 17:19:57.689","2","3","2096744","1234892","393216","0","926","31767","77","14688814","138463292","3898368","7112192","14688814","138463292","530778498","0"
"2019/11/14 17:20:57.782","2","2","2096744","1194400","393216","26012","890","30947","74","8535798","189735393","3802624","34398208","8535798","189735393","523400261","0"
                                       :

2.5. 集群统计信息采集功能

Cluster WebUI 的设置模式下在[集群属性]的[扩展]标签页中选中"采集统计信息"复选框时，组的失效切换或组资源的启动、监视资源的监视处理等，采集每个处理结果和所需时间的信息。本文件是文本形式(CSV)。以下说明文中本文件作为集群统计信息文件说明。

  • 组时

    group.cur
    group.pre

    cur

    表示为最新信息的输出目标。

    pre

    表示已转储的以前的信息输出目标。

    保存目标

    安装路径/perf/cluster/group/

  • 组资源时

    组资源的每个类型输出到相同文件中。

    [组资源类型].cur
    [组资源类型].pre

    cur

    表示为最新信息的输出目标。

    pre

    表示已转储的以前的信息输出目标。

    保存目标

    安装路径/perf/cluster/group/

  • 监视资源时

    监视资源的每个类型输出到相同文件中。

    [监视资源].cur
    [监视资源].pre

    cur

    表示为最新信息的输出目标。

    pre

    表示已转储的以前的信息输出目标。

    保存目标

    安装路径/perf/cluster/monitor/

注解

集群统计信息文件通过clplogcc指令或Cluster WebUI以日志收集采集。
请在以clplogcc命令收集日志时指定type6，以Cluster WebUI收集日志时指定pattern6。有关收集日志的详细信息，请参考《参考指南》的"EXPRESSCLUSTER命令参考"的"收集日志(clplogcc命令) "，或者在线版手册。

定时输出统计信息到集群统计信息文件如下。

  • 组时 1

    • 组启动处理完成时

    • 组停止处理完成时

    • 组移动处理完成时 2

    • 失效切换处理完成时 2

  • 组资源时

    • 组资源启动处理完成时

    • 组资源停止处理完成时

  • 监视资源时

    • 监视处理完成时

    • 监视状态更改处理完成时

    1

    组资源单个启动/单个停止时组的统计信息不输出。

    2(1,2)

    组的移动/失效切换时的统计信息输出到移动/失效切换目标的服务器。

采集的统计信息中包含以下内容。

统计值名

说明

Date
统计信息的输出时间。
以以下形式输出。(000为毫秒)
YYYY/MM/DD HH:MM:SS.000

Name

组/组资源/监视资源的名字。

Action
执行的处理名称。
输出以下字符串。
组时: Start(启动时), Stop(停止时), Move(移动/失效切换时)
组资源时: Start(激活时), Stop(非激活时)
监视资源时: Monitor(执行监视处理时)

Result
执行的处理结果名称。
输出以下字符串。
成功时: Success (监视正常, 激活/非激活正常)
失败时: Failure (监视异常, 激活/非激活异常)
警告时: Warning(只监视时, 警告时)
超时时: Timeout (监视超时)
取消时: Cancel(处理取消(组启动中的集群停止等))

ReturnCode

执行的处理的返回值。

StartTime
执行处理的开始时间。
以以下形式输出。(000为毫秒)
YYYY/MM/DD HH:MM:SS.000

EndTime
执行处理的结束时间。
以以下形式输出。(000为毫秒)
YYYY/MM/DD HH:MM:SS.000

ElapsedTime(ms)
执行的处理所需时间。(单位:毫秒)
以毫秒表记输出。

下记配置事例就启动组时输出的统计信息文件事例进行了说明。

  • 组

    • 组名: failoverA

  • 所属组 (failoverA) 的组资源

    • script 资源
      资源名: script 01, script02, script03

  • group.cur

    "Date","Name","Action","Result","ReturnCode","StartTime","EndTime","ElapsedTime(ms)"
"2018/12/19 09:44:16.925","failoverA","Start","Success",,"2018/12/19 09:44:09.785","2018/12/19 09:44:16.925","7140"
                                                    :

  • script.cur

    "Date","Name","Action","Result","ReturnCode","StartTime","EndTime","ElapsedTime(ms)"
"2018/12/19 09:44:14.845","script01","Start","Success",,"2018/12/19 09:44:09.807","2018/12/19 09:44:14.845","5040"
"2018/12/19 09:44:15.877","script02","Start","Success",,"2018/12/19 09:44:14.847","2018/12/19 09:44:15.877","1030"
"2018/12/19 09:44:16.920","script03","Start","Success",,"2018/12/19 09:44:15.880","2018/12/19 09:44:16.920","1040"
                                            :

2.5.1. 有关集群统计信息文件的文件容量的注意事项

集群统计信息文件容量可以设置 1～99MB 。根据配置集群统计信息文件生成的数有所不同。因配置而生成大容量文件，请检查符合配置的集群统计信息的容量设置。集群统计信息文件的最大容量按照以下方式计算。

集群统计信息的文件容量 =
([组的文件容量] x (版本数(2)) +
([组资源的文件容量] x [被设置的组资源的类型数]) x (版本数(2)) +
([监视资源的文件容量] x [被设置的监视资源的类型数]) x (版本数(2))

例: 下记配置事例中保存的集群统计信息文件的合计最大容量是 232MB。(((1MB) x 2) + ((3MB x 5) x 2) + ((10MB x 10) x 2) = 232MB)

  • 组 (文件容量: 1MB)

  • 组资源类型数: 5 (文件容量: 3MB)

  • 监视资源类型数: 10 (文件容量: 10MB)

2.6. 通信端口信息

在EXPRESSCLUSTER中，默认使用以下端口号。该端口号可以通过Cluster WebUI更改。

请不要使用EXPRESSCLUSTER之外的程序访问以下端口号。

给服务器设置防火墙时，请确保以下端口号能够访问。

AWS环境时、防火墙设定以外安全组的设定也请使下列端口号可以访问。

有关EXPRESSCLUSTER使用的端口号，请参考《EXPRESSCLUSTER X 开始指南》-"注意限制事项"-"安装EXPRESSCLUSTER前"-"通信端口号"。

2.7. 镜像连接通信的带宽限制

使用Windows标配的组策略编辑器(基于策略的服务质量(QoS)设置)，可限制使用于镜像连接通信的通信带宽。设置以镜像磁盘连接单位进行，因此对使用指定的镜像磁盘连接的所有镜像磁盘资源／共享型镜像磁盘资源进行通信带宽限制时有效。

2.7.1. 镜像连接通信的带宽限制的设置步骤

限制镜像连接通信的带宽时，按照以下的步骤进行设置。

  1. 网络适配器的属性设置

    • 从[开始]菜单->[控制面板]->[网络和共享中心]打开镜像磁盘连接的[属性]。

    • 属性中存在[QoS Packet Scheduler]项目时，选中复选框。

    • 属性中不存在[QoS Packet Scheduler]项目时，通过[安装]按钮->[服务]->[添加]按钮选择QoS Packet Scheduler。

  2. 启动组策略编辑器
    设置带宽限制时使用组策略编辑器。从[开始]菜单->[指定文件名执行]执行以下的命令。

    gpedit.msc

  3. 创建策略

    创建用于带宽限制的策略。从左窗格选择[本地计算机策略]->[计算机的配置]->[Windows的设置]->[基于策略的服务质量(QoS)]，然后右击选择[创建新策略]。

    1. [基于策略的服务质量(QoS)]-[创建QoS策略]画面

      根据以下说明进行设置。

      策略名

      设置识别用的策略名。

      DSCP值

      设置IP的优先顺序。设值可任意进行。相信信息请参阅[QoS策略的详细信息]。

      指定输出方向的节流率

      选中[指定输出方向的节流率]复选框。然后以[KBps](每秒的千字节数)或者[MBps](每秒的兆字节数)来指定镜像磁盘连接中使用的通信带宽的上限。

      设置后点击[下一步]按钮。

    2. [基于策略的服务质量(QoS)]-[此策略的适用对象]画面

      根据以下说明进行设置。

      此策略的适用对象(指定应用程序)

      选择[所有的应用程序]。

      设置后，点击[下一步]按钮。

    3. [基于策略的服务质量(QoS)]-[指定发信源和目标的IP地址。]

      根据以下说明进行设置。

      此QoS策略的适用对象(指定发送源IP地址)

      选择[仅限下一个发信源IP地址]，向IP地址输入镜像磁盘连接中使用的发信源的IP地址值。

      此QoS策略的适用对象(指定目标IP地址)

      选择[仅限下一个目标IP地址]，向IP地址输入镜像磁盘连接中使用的目标IP地址值。

      设置后，点击[下一步]按钮。

    4. [基于策略的服务质量(QoS)]-[指定协议和端口编号。]画面

      根据以下说明进行设置。

      指定适用此QoS策略的协议(S)

      选择[TCP]。

      指定发信源端口编号

      选择[任意的发信源端口编号]。

      指定目标端口编号

      选择[下一个的目标端口编号或者范围]，指定镜像驱动端口编号(默认值为29005)。

  4. 反映策略
    点击[结束]按钮就反映设置。设置的策略不会马上反映，但会随着策略的自动更新间隔时间反映(默认值：90分以内)。如果要马上反映设置了的策略可手动更新。从[开始]菜单->[指定文件名执行]执行以下的命令。

    gpupdate /force

策略的设置到此结束。

2.7.2. 暂时停止/解除镜像连接通信的带宽限制的步骤

暂时停止或者解除镜像连接通信的带宽限制时，请按照以下的步骤进行设置。

  1. 启动组策略编辑器
    使用要暂时停止/解除带宽限制使用组策略编辑器。从[开始]菜单->[指定文件名执行]执行以下的命令。

    gpedit.msc

  2. 通过变更策略的设置而暂时停止、或者删除策略

  • 暂时停止带宽限制时
    暂时停止带域制限时，变更用于带宽限制的策略的设置。右击对象的QoS策略，选择[编辑既存策略]。然后，解除[输出方向的节流率]复选框。
    设置后，点击[OK]按钮。
  • 解除带宽限制时
    解除带域时，删除用于带宽限制的策略。右击对象的QoS策略，选择[删除策略]。此时会弹出[是否删除此策略？]的消息，请选择[是]。
  1. 反映策略
    变更了的设置或者删除了的策略不会马上放映，但会随着策略的自动更新间隔时间反映(默认值：90分以内)。如果要马上反映删除了的或者变更了设置的策略可手动更新。从[开始]菜单->[指定文件名执行]执行以下的命令。

    gpupdate /force

策略的设置到此结束。

2.8. EXPRESSCLUSTER关闭服务器的条件

在EXPRESSCLUSTER中，发生如下异常时，为了保护资源，将关闭或复位服务器。

2.8.1. 组资源激活/非激活异常时的最终运行

资源激活/非激活异常时的最终运行设置如下时

最终运行

结果

集群服务停止和OS关机

组资源停止后，进行正常的关机。

集群服务停止和OS重启

组资源停止后，进行正常的重启。

人为触发停止错误

当组资源激活/非激活发生异常时，人为触发停止错误(Panic)。

2.8.2. 发生资源激活/非激活失速时的动作

发生资源激活/非激活失速时的动作设定如下所示，进行资源激活/非激活处理时花费的时间超过预想时

发生失速时的动作

结果

紧急关机

发生组资源激活/非激活失速时，使OS关闭。

产生故意停止错误

发生组资源激活/非激活失速时，产生故意停止错误(Panic)。

发生资源激活失速时，在事件日记和警告消息中输出下述消息。

  • 模块类型：rc

  • 事件ID：1032

  • 消息：资源%1启动失败。(99 : command is timeout)

  • 说明：资源启动失败

发生资源非激活失速时，在事件日记和警告消息中输出下述消息。

  • 模块类型：rc

  • 事件ID：1042

  • 消息：资源%1停止失败。(99 : command is timeout)

  • 说明：资源停止失败

2.8.3. 查出监视资源异常时的最终运行

监视资源异常时的最终运行设置如下时

最终运行

结果

集群服务停止和OS关机

组资源停止后，进行正常的关机。

集群服务停止和OS重启

组资源停止后，进行正常的重启。

人为触发停止错误

监视资源检测到异常时，人为触发停止错误(Panic)。

2.8.4. 强行停止动作

强行停止动作设置为"Use Forced Stop"时

  • 物理机

    强行停止动作

    结果

    BMC reset

    拥有失效切换组资源的停止的服务器上发生reset。

    BMC power-off

    拥有失效切换组资源的停止的服务器上发生power-off。

    BMC power-cycle

    拥有失效切换组资源的停止的服务器上发生power-cycle。

    BMC NMI

    拥有失效切换组资源的停止的服务器上发生NMI。

  • vSphere下的虚拟机(客户机 OS)

    强行停止动作

    结果

    VMware vSphere CLI power-off

    拥有失效切换组资源的停止的服务器上发生power-off。

2.8.5. 紧急关闭服务器

查出以下进程的异常退出时，因为集群服务器不能正常运行而关机。称为紧急关机。

  • clpnm.exe

  • clprc.exe

关机的方法可从Cluster WebUI 的设置模式中[集群的属性]的[集群服务的进程异常时动作]来设定。设定可能的停止方法如下。

  • 紧急关闭(固定)

  • 产生主动停止错误

  • HW重置 3

3

使用本功能时，与强制停止功能不同，不需要ipmiutil。

2.8.6. EXPRESSCLUSTER Server服务停止时的资源非激活异常

通过clpcl -t停止EXPRESSCLUSTER Server服务时发生资源非激活失败时，将关机。

2.8.7. 从网络分区恢复

所有心跳中断时，将进行网络分区解决，关闭某一个或全部服务器。如果在[集群的属性]中未设置自动恢复模式，则关机后启动的服务器处于宕机后重启状态，该状态下的服务器不会从集群中恢复。
请在造成心跳中断的原因解决后，恢复集群。
网络分区的相关内容请参考《参考指南》的"网络分区解决资源的详细信息"。
集群恢复的相关内容请参考在线版手册。

2.8.8. 紧急服务器重启

查出以下服务(进程)异常退出时，重启OS，称为紧急启动。

  • EXPRESSCLUSTER Disk Agent (clpdiskagent.exe)

  • EXPRESSCLUSTER Server (clppmsvc.exe)

  • EXPRESSCLUSTER Transaction (clptrnsv.exe)

2.8.9. 集群挂起/恢复失败时

集群挂起/恢复失败时，服务器关机。

2.9. 设置为暂时不执行失效切换的方法

因服务器宕机而暂时控制失效切换时，请执行以下步骤。

  • 超时的暂时调整
    暂时调整超时可以使服务器在宕机时不进行失效切换。使用clptoratio命令即可暂时调整超时。请在集群中的任一服务器上执行clptoratio命令。
    例)HB超时为90秒时，如果希望在1小时之内暂时不执行失效切换。

    clptoratio -r 40 -t 1h

  • 解除对超时的临时调整
    解除对超时的临时调整。请在集群中的任一服务器上执行clptoratio 命令。

    clptoratio -i

因暂时停止监视资源的监视而发生监视异常，暂时控制失效切换时，请执行以下步骤。

  • 暂时停止监视资源的监视
    暂时停止监视可以使服务器暂时不进行监视引起的失效切换。使用clpmonctrl 命令即可暂时停止监视。请在集群中所有服务器上执行 clpmonctrl 命令。或者在集群内任一服务器上使用-h选项在所有服务器执行[clpmonctrl]命令。

    例) 要停止用于执行命令的服务器上的所有监视时

    clpmonctrl -s

    例) 停止用-h选项所指定的服务器上的所有监视时

    clpmonctrl -s -h <服务器名>

  • 重新开始监视资源的监视
    重新开始监视。在集群中所有服务器上执行clpmonctrl命令。或者在集群内任一服务器上使用了-h选项的所有服务器执行[clpmonctrl]命令。

    例) 重新开始用于执行命令的服务器上的所有监视时

    clpmonctrl -r

    例) 重新开始用-h选项所指定的服务器上的所有监视时

    clpmonctrl -r -h <服务器名>

因禁用监视资源异常时的复归动作而发生监视异常，暂时抑制失效切换时，请执行以下步骤。

  • 禁用监视资源异常时的复归动作
    设置禁用监视资源异常时的复归动作后，监视资源即使查出异常也不会执行复归动作。设置该功能时，请在Cluster WebUI的设置模式中选中[集群属性]的[扩展]标签页的[禁用集群操作]中的[监视资源异常时的恢复操作]，以应用设置。
  • 启用监视资源异常时的复归动作
    解除禁用监视资源异常时的复归动作。请在Cluster WebUI的设置模式中取消[集群属性]的[扩展]标签页的[禁用集群操作]中的[监视资源异常时的恢复操作]，以应用设置。

因禁用组资源激活异常时的复归动作而发生激活异常，暂时抑制失效切换时，请执行以下步骤。

  • 禁用组资源激活异常时的复归动作
    如果设置禁用组资源激活异常时的复归动作，即使组资源检测出激活异常也不能进行复归动作。设置该功能时，请在Cluster WebUI的设置模式中选中[集群的属性]的[扩展]标签页的[禁用集群操作]中的[检测出组监视资源异常时的复归动作]，以应用设置。
  • 启用组资源激活异常时的复归动作
    解除禁用组资源激活异常时的复归动作。请在Cluster WebUI的设置模式中取消[集群属性]的[扩展]标签页的[禁用集群操作]中的[检测出组监视资源异常时的复归动作]，以应用设置。

因控制监视资源异常时的恢复动作而发生监视异常，暂时控制失效切换时，请执行以下步骤。

  • 控制监视资源异常时的恢复操作
    设置控制监视资源异常时的恢复操作后，监视资源即使查出异常也不会执行恢复操作。设置该功能时，请在Cluster WebUI设置模式中选中[集群属性]的[复归]标签页的[控制监视资源异常时的恢复操作]复选框，以应用设置。
  • 不控制监视资源异常时的恢复操作
    解除监视资源异常时对恢复操作的控制。请在Cluster WebUI设置模式中，清除[集群属性]的[复归]标签页的[控制监视资源异常时的恢复操作]复选框，以应用设置。

由armload命令指定/M或/R来启动应用程序、服务时，这个进程会被监视。暂时控制因监视异常而发生的失效切换时，请执行以下步骤。

  • 暂时停止应用程序、服务的监视
    使用armloadc命令，可以不进行由armload命令启动的应用程序、服务的监视异常而导致的重启或失效切换。
    请在启动应用程序、服务的服务器上执行armloadc命令。
    armloadc watchID /W pause
  • 重新开始应用程序、服务的监视
    重新开始监视。请在暂停应用程序、服务的监视的服务器上执行armloadc命令。
    armloadc watchID /W continue

关于armload命令、armloadc命令的详细信息，请参照《兼容功能指南》的"兼容命令参考"。

2.10. chkdsk/碎片整理的执行步骤

2.10.1. 共享磁盘的chkdsk/碎片整理的执行步骤

在被设置为磁盘资源的磁盘分区中执行chkdsk或碎片整理时，请按以下步骤进行。

  1. 用Cluster WebUI或clpmonctrl命令，暂停所有的监视资源。

    例： clpmonctrl -s

  2. 用Cluster WebUI或clpgrp命令，停止磁盘资源上登录的组。

    例： clpgrp -t <组名> -h <服务器名>

  3. 用Cluster WebUI或clprsc命令，单个启动组内的磁盘资源。

    例： clprsc -s <磁盘资源名 -h <服务器名>

  4. 根据命令提示符，对磁盘分区执行chkdsk或碎片整理。

    重要

    在修复模式(带/f, /r 选项)执行chkdsk时，执行chkdsk之前，必需结束从所有(包括EXPRESSCLUSTER)进程的访问。

    重要

    出现「由于其它进程正在使用卷，所以不能执行CHKDSK。在下次系统重启时，检查此卷吗？」提示时，请选择取消。

  5. 用Cluster WebUI或clprsc命令，停止磁盘资源。

    例： clprsc -t <磁盘资源名> -h <服务器名>

  6. 用Cluster WebUI或clpgrp命令，启动组。

    例： clpgrp -s <组名> -h <服务器名>

  7. 用Cluster WebUI或clpmonctrl命令，重新展开全部暂停的监视资源。

    例： clpmonctrl -r

2.10.2. 镜像磁盘/共享型镜像磁盘的chkdsk/碎片整理的执行步骤

在被设置为镜像磁盘资源的磁盘分区中执行chkdsk或碎片整理时，主服务器的执行步骤与备份服务器的执行步骤不同。

[在主服务器上执行chkdsk/碎片整理时]

对于被设置为镜像磁盘/共享型镜像磁盘资源的磁盘分区，在主服务器上执行chkdsk或碎片整理时，请执行与「共享磁盘的chkdsk/碎片整理执行步骤」相同的步骤。

[在备份服务器上执行chkdsk/碎片整理时(镜像磁盘)]

对于被设置为镜像磁盘的磁盘分区，在备份服务器上执行修复模式的chkdsk或碎片整理时，通过镜像复制，由于主服务器磁盘镜像被覆盖，所以会失去文件系统的修复或最优化效果。本书中记载了关于以磁盘的错误检查为目的的chkdsk的步骤。

  1. 用Cluster WebUI或clpmonctrl命令，暂停监视chkdsk的对象镜像磁盘的镜像磁盘监视资源。

    例： clpmonctrl -s -m <mdw(镜像磁盘监视资源名)>

  2. 使镜像磁盘处于被分离的状态。

    例： clpmdctrl --break <md(镜像磁盘资源名)>

  3. 允许对镜像磁盘的访问。

    例： mdopen <md(镜像磁盘资源名)>

  4. 通过命令提示符，对镜像磁盘的磁盘分区执行chkdsk或碎片整理。

    重要

    出现「由于其它进程正在使用卷，所以不能执行CHKDSK。在下次系统重启时，检查此卷吗？」提示时，请选择取消。

  5. 使对镜像磁盘的访问处于禁止状态。

    例： mdclose <md(镜像磁盘资源名)>

  6. 用Cluster WebUI或clpmonctrl命令，重新展开监视镜像磁盘的镜像磁盘监视资源。

    例： clpmonctrl -r -m <mdw(镜像磁盘监视资源名)>

  7. 自动镜像复归设置为无效时，通过镜像磁盘列表的手动操作执行镜像复归。

[在备份服务器上执行chkdsk/碎片整理时(共享型镜像磁盘)]

对于被设置为共享型镜像磁盘的磁盘分区，在备份服务器上执行修复模式的chkdsk或碎片整理时，通过镜像复制，由于主服务器磁盘镜像被覆盖，所以会失去文件系统的修复或最优化效果。本书中记载了关于以磁盘的错误检查为目的的chkdsk的步骤。

  1. 用Cluster WebUI或clpmonctrl命令，暂停chkdsk对象的监视共享型镜像磁盘的共享型镜像磁盘监视资源。

    例： clpmonctrl -s -m <hdw(共享型镜像磁盘监视资源名)>

  2. 使用clphdsnapshot命令，分离共享型镜像磁盘，允许访问。

    例： clphdsnapshot --open <hd(共享型镜像磁盘资源名)>

  3. 通过命令提示符，对共享型镜像磁盘的磁盘分区执行chkdsk或碎片整理。

    重要

    出现「由于其它进程正在使用卷，所以不能执行CHKDSK。在下次系统重启时，检查此卷吗？」提示时，请选择取消。

  4. 使用clphdsnapshot命令，将访问共享型镜像磁盘设置为禁止状态。

    例： clphdsnapshot --close <hd(共享型镜像磁盘资源名)>

  5. 用Cluster WebUI或clpmonctrl命令，重新展开监视chkdsk对象的的镜像磁盘监视资源。

    例： clpmonctrl -r -m <hdw(共享型镜像磁盘监视资源名)>

  6. 自动镜像复归设置为无效时，通过镜像磁盘列表的手动操作执行镜像复归。

2.11. 更换服务器的方法

在集群环境中更换服务器时，请按以下步骤操作。

  1. 设置新服务器，使其设置与故障服务器相同。

    • 在使用共享磁盘时，新服务器请暂时不要连接共享磁盘。

    • 计算机名、IP地址设置为与故障服务器相同。

    • 请按照以前的方法登录或更新EXPRESSCLUSTER的License。

    • 发生故障的服务器的本地磁盘上，有镜像磁盘/混合磁盘的集群分区、数据分区时，请和发生故障的服务器一样进行分区的分配和盘符的设置。如果保留发生故障的服务器的磁盘，则没有必要分配分区，盘符设置也和原来相同。

    • 在使用共享磁盘时，安装EXPRESSCLUSTER Server时，请使用[共享磁盘的过滤设置]对连接共享磁盘的SCSI 控制器或 HBA 进行过滤设置。

    • 设置完毕后请关机，切断电源。

    重要

    请使用[共享磁盘的过滤设置]对连接共享磁盘的SCSI 控制器或HBA 进行过滤设置。如果在没有进行过滤设置的状态下连接共享磁盘，则可能损坏共享磁盘上的数据。

  2. 如果故障服务器还在运行，请关机，将服务器与共享磁盘或LAN分离，将集群中其他服务器的状态恢复为正常状态。(故障服务器的停止所引起的异常可以忽略。)

  3. 将新服务器连接到LAN上，启动服务器。在使用共享磁盘时，在共享磁盘也连接的状态下启动。

  4. 在使用共享磁盘时，使用新服务器上的磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认可以看到共享磁盘，将盘符设置为与故障服务器相同。

    • 由于访问限制，此时不能浏览共享磁盘的内容。

  5. 通过网络浏览器连接集群内正常工作的服务器启动Cluster WebUI设置模式。在使用共享磁盘时，点击新建的服务器的[属性]->[HBA]标签页的[连接]，确认和修改HBA和分区的信息。

    重要

    请使用[共享磁盘的过滤设置]对连接共享磁盘的SCSI 控制器或HBA 进行过滤设置。如果在没有设置过滤的状态下连接共享磁盘，则可能损坏共享磁盘上的数据。

  6. 新的服务器使用的资源中有镜像磁盘资源或混合磁盘资源时，从Cluster WebUI操作模式中停止包含这些资源的切换组。

  7. 在集群中正常工作的服务器上，从命令提示符执行"clpcl --suspend --force"，挂起集群。

    • 由于一台服务器被认为是已经停止，所以不能使用Cluster WebUI执行挂起命令。

  8. 在Cluster WebUI的设置模式中点击[应用配置文件]，将集群配置信息应用到集群。

    • 当"配置信息中存在某个磁盘信息与服务器上的磁盘信息不一致。是否进行自动修正？"弹出窗口显示时，请选择[是]

    • 使用期间定制License时，请执行以下命令。

      clplcnsc --reregister <保存License文件的文件夹路径>

  9. 使用Cluster WebUI的操作模式恢复集群，如果在6中有停止的组则启动。

    注解

    使用Cluster WebUI执行恢复时，将会显示"恢复集群失败。点击刷新按钮，或稍后重试。"的错误消息。因为新服务器不是挂起状态，所以才输出该错误消息，可以忽略不管。

  10. Cluster WebUI的操作模式中点击新建的服务器的[开始服务器服务]。

  11. 从Cluster WebUI 的操作模式重新启动管理器。

  12. 集群的[集群属性]->[扩展]标签页中的[自动复归]设为[关闭]时，请在Cluster WebUI操作模式中点击重新安装EXPRESSCLUSTER的服务器的[恢复服务器]。

  13. 新的服务器使用的资源中有镜像磁盘资源或混合磁盘资源，并且集群的[集群属性]->[镜像磁盘]标签页中的[自动镜像复归]的选择框没有被选中的话，执行从镜像磁盘的列表到镜像磁盘/混合磁盘的全拷贝。

    重要

    更换其他的镜像磁盘型集群中的服务器时,虽然差分拷贝是自动执行的,差分拷贝完成之后,请另外手动执行全拷贝。不执行全拷贝时,镜像磁盘数据会不一致。

  14. 根据需要移动组。如果镜像磁盘/混合磁盘正在全面拷贝，请等待拷贝完成再移动。

2.12. 集群启动同步等待时间

即便集群中所有服务器的电源同时接通，EXPRESSCLUSTER也未必能够同时启动。集群关机重启也是一样，EXPRESSCLUSTER未必能够同时启动。

因此，EXPRESSCLUSTER启动时，某一服务器需要等待集群中的另一服务器启动。

初始值设置是5分钟。该等待时间可以通过Cluster WebUI的[集群属性]-[超时]标签页中的[同步等待时间]进行调整。

详细内容请参考《参考指南》的"参数的详细信息" - "集群属性" - "超时标签页"。

2.13. 更改服务器的配置(添加、删除)

2.13.1. 添加服务器(不使用镜像磁盘、共享型磁盘的环境时)

添加服务器时，请按以下步骤操作。

重要

  1. 确定集群状态正常。

  2. 启动添加的服务器。如果使用了共享磁盘，请确定要添加的服务器上没有连接共享磁盘，然后再启动。

    重要

    使用共享磁盘时，在设置完毕、切断电源前请不要连接共享磁盘。否则可能损坏共享磁盘上的数据。

  3. 在添加的服务器上进行配置EXPRESSCLUSTER服务器前的设置。但是如果要使用共享磁盘，在此时请不要进行磁盘的设置。

    参见

    关于配置前所需的设置请参考《安装&设置指南》的"确定系统配置"的"配置硬件后的设置"。

  4. 在服务器中配置EXPRESSCLUSTER服务器。在通信端口号设置中输入Cluster WebUI以及磁盘客户端的端口号。请设置与已配置好的服务器相同的端口号。使用共享磁盘时，请将连接共享磁盘的HBA设置为过滤。根据需要注册License。配置完毕关闭添加的服务器，切断电源。

    重要

    进行配置时，如果没有在[共享磁盘的过滤设置]中设置共享磁盘的过滤，则在配置完毕后也不要连接共享磁盘。否则可能损坏共享磁盘上的数据。请重新安装EXPRESSCLUSTER，设置共享磁盘的过滤。

  5. 启动添加的服务器。使用共享磁盘时，请连接共享磁盘后启动服务器。

  6. 使用共享磁盘时，在添加的服务器上进行磁盘的设置。

    • 使用磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认可以看到共享磁盘。

    • 设置作为磁盘资源的切换分区和混合磁盘资源的集群分区、数据分区使用的分区，使所有服务器都能够使用相同盘符访问该分区。

    • 设置用于磁盘网络分区解决资源的磁盘心跳用分区，使所有服务器都能够使用相同盘符访问该分区。

    • 由于访问限制，此时尚不能浏览共享磁盘的内容。

    注解

    对共享磁盘的分区的盘符进行更改/删除时，有时会操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol (更改对象的)盘符>: /P

    2. 确认使用磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  7. 通过Web浏览器连接集群中其他服务器，点击Cluster WebUI设置模式的[添加服务器]。

  8. 从Cluster WebUI设置模式重新设置添加服务器的以下信息。

    • 添加服务器的[属性]->[HBA]标签页中的HBA和分区的信息(使用共享磁盘时)

    • 集群的[集群属性]->[NP解决]标签页中的磁盘心跳用分区的信息(使用共享磁盘时)

    • 虚拟IP资源 [属性]->[详细]标签页中的添加服务器的发信方的IP地址信息 (使用虚拟IP资源时)

    • NIC Link Up/Down监视资源的[属性]->[监视(固有)]标签页中的添加服务器的IP地址(使用NIC Link Up/Down监视资源时)

    • AWS Elastic IP资源的[属性]->[详细]标签页中的添加服务器的ENI ID信息 (使用AWS Elastic IP资源时)

    • AWS虚拟IP资源的[属性]->[详细]标签页中的添加服务器的ENI ID信息 (使用AWS虚拟IP资源时)

    • AWS DNS资源的[属性]->[详细]标签页中的添加服务器的IP地址信息 (使用AWS DNS资源时)

    重要

    请在添加服务器的[属性]->[HBA]标签页中，对连接共享磁盘的SCSI 控制器或HBA进行过滤设置。如果在没有设置过滤的状态下连接共享磁盘，则可能损坏共享磁盘上的数据。

  9. Cluster WebUI设置模式中点击失效切换组的[属性]。在[启动服务器]标签页中添加可启动的服务器。添加可启动服务器的操作只对需要的失效切换组执行。

  10. 点击Cluster WebUI的设置模式的[应用配置文件]，将集群配置信息反映到集群中。

    显示询问执行反映动作的画面。请按照画面反映。

  11. 执行从Cluster WebUI的操作模式添加的服务器的[服务器开始服务]。

  12. 在Cluster WebUI的操作模式中点击[刷新]，通过显示的信息确认集群是否正常。

  13. 如果需要复归服务器，请从Cluster WebUI的操作模式手动复归。

2.13.2. 添加服务器(使用镜像磁盘、共享型磁盘的环境时)

添加服务器时，请按以下步骤操作。

重要

  1. 确定集群状态正常。

  2. 启动添加的服务器。如果使用了共享磁盘，请确定要添加的服务器上没有连接共享磁盘，然后再启动。

    重要

    使用共享磁盘时，在设置完毕、切断电源前请不要连接共享磁盘。否则可能损坏共享磁盘上的数据。

  3. 在添加的服务器上进行配置EXPRESSCLUSTER服务器前的设置。但是如果要使用共享磁盘，在此时请不要进行磁盘的设置。

    参见

    关于配置前所需的设置请参考《安装&设置指南》的"确定系统配置"的"配置硬件后的设置"。

  4. 在服务器中配置EXPRESSCLUSTER服务器。在通信端口号设置中输入Cluster WebUI以及磁盘客户端的端口号。请设置与已配置好的服务器相同的端口号。使用共享磁盘时，请将连接共享磁盘的HBA设置为过滤。根据需要注册License。配置完毕关闭添加的服务器，切断电源。

    重要

    进行配置时，如果没有在[共享磁盘的过滤设置]中设置共享磁盘的过滤，则在配置完毕后也不要连接共享磁盘。否则可能损坏共享磁盘上的数据。请重新安装EXPRESSCLUSTER，设置共享磁盘的过滤。

  5. 启动添加的服务器。使用共享磁盘时，请连接共享磁盘后启动服务器。

  6. 使用共享磁盘时，在添加的服务器上进行磁盘的设置。

    • 使用磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认可以看到共享磁盘。

    • 设置作为磁盘资源的切换分区和混合磁盘资源的集群分区、数据分区使用的分区，使所有服务器都能够使用相同盘符访问该分区。

    • 设置用于磁盘网络分区解决资源的磁盘心跳用分区，使所有服务器都能够使用相同盘符访问该分区。

    • 由于访问限制，此时尚不能浏览共享磁盘的内容。

    注解

    对共享磁盘的分区的盘符进行更改/删除时，有时会操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol (更改对象的)盘符>: /P

    2. 确认使用磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  7. 通过Web浏览器连接集群中其他服务器，点击Cluster WebUI设置模式的[添加服务器]。

  8. 从Cluster WebUI设置模式重新设置添加服务器的以下信息。

    • 添加服务器的[属性]->[HBA]标签页中的HBA和分区的信息(使用共享磁盘时)

    • 集群的[集群属性]->[NP解决]标签页中的磁盘心跳用分区的信息(使用共享磁盘时)

    • 虚拟IP资源 [属性]->[详细]标签页中的添加服务器的发信方的IP地址信息 (使用虚拟IP资源时)

    • NIC Link Up/Down监视资源的[属性]->[监视(固有)]标签页中的添加服务器的IP地址(使用NIC Link Up/Down监视资源时)

    • AWS Elastic IP资源的[属性]->[详细]标签页中的添加服务器的ENI ID信息 (使用AWS Elastic IP资源时)

    • AWS虚拟IP资源的[属性]->[详细]标签页中的添加服务器的ENI ID信息 (使用AWS虚拟IP资源时)

    • AWS DNS资源的[属性]->[详细]标签页中的添加服务器的IP地址信息 (使用AWS DNS资源时)

    重要

    请在添加服务器的[属性]->[HBA]标签页中，对连接共享磁盘的SCSI 控制器或HBA进行过滤设置。如果在没有设置过滤的状态下连接共享磁盘，则可能损坏共享磁盘上的数据。

  9. 在添加的服务器中使用共享型镜像磁盘时，点击Cluster WebUI设置模式中的[服务器]的[属性]。从[服务器组]标签页添加可以启动的服务器。请仅对需要的切换组添加可以启动的服务器。

  10. Cluster WebUI设置模式中点击失效切换组的[属性]。在[启动服务器]标签页中添加可启动的服务器。添加可启动服务器的操作只对需要的失效切换组执行。

  11. 点击Cluster WebUI的设置模式的[应用配置文件]，将集群配置信息反映到集群中。请按照画面操作(必须OS重启时)。

  12. 如果需要复归服务器，请从Cluster WebUI的操作模式手动复归。

2.13.3. 删除服务器(不使用镜像磁盘、共享型磁盘的环境时)

删除服务器时，请按以下步骤操作。

重要

  • 在更改集群配置中删除服务器时，请不要进行其他更改(添加组资源等)。

  • 有关在要删除的服务器上注册的License，请参考以下内容。

    • CPU License不需要对应处理。

    • 卸载ExpressCluster时，VM node License和node License将被丢弃。
      如有必要，请避开Lincens序列号和license密钥。

    • 期间定制License不需要对应处理。如有未启动的License，会自动回收并发送到其他服务器。

  1. 确定集群状态正常。如果要删除的服务器上有已经激活的组，请将这些组移动到其他服务器上。

  2. 如果要删除的服务器已经登录在服务器组内，则点击Cluster WebUI设置模式的[服务器]的[属性]。在[服务器组]标签页中从可以启动的服务器内删除对象服务器。

  3. Cluster WebUI设置模式下点击要删除的服务器的[删除服务器]。

  4. 点击Cluster WebUI的设置模式的[应用配置文件]，将集群配置信息反映到集群中。

    显示询问执行反映动作的画面。请按照画面反映。

  5. 在Cluster WebUI操作模式中点击[刷新]，通过显示的信息确认集群是否正常。

  6. 已删除的服务器是集群未构筑状态。卸载要删除服务器的EXPRESSCLUSTER Server时，请参考《EXPRESSCLUSTER X 安装&设置指南》-" 卸载/重装EXPRESSCLUSTER" - "卸载步骤"。

2.13.4. 删除服务器(使用镜像磁盘、共享型磁盘的环境时)

删除服务器时，请按以下步骤操作。

重要

  • 在更改集群配置中删除服务器时，请不要进行其他更改(添加组资源等)。

  • 有关在要删除的服务器上注册的License，请参考以下内容。

    • CPU License不需要对应处理。

    • 卸载ExpressCluster时，VM node License和node License将被丢弃。
      如有必要，请避开Lincens序列号和license密钥。

    • 期间定制License不需要对应处理。如有未启动的license，会自动回收并分发到其他服务器。

  1. 使用镜像磁盘资源和共享型镜像磁盘资源时，要从Cluster WebUI操作模式停止组。

  2. 确定集群状态正常。(要删除的服务器的异常除外。)

  3. 通过Web浏览器连接集群内的其他服务器，启动Cluster WebUI。

  4. 如果要删除的服务器已经登录在服务器组内，则点击Cluster WebUI设置模式的[服务器]的[属性]。在[服务器组]标签页中从可以启动的服务器内删除对象服务器。

  5. Cluster WebUI设置模式下点击要删除的服务器的[删除服务器]。

  6. 在Cluster WebUI的设置模式中点击镜像磁盘资源和共享型镜像磁盘资源的[删除资源]。

  7. 点击Cluster WebUI的设置模式的[应用配置文件]，将集群配置信息反映到集群中。请按照画面操作(必须OS重启时)。

  8. 在Cluster WebUI操作模式中点击[刷新]，通过显示的信息确认集群是否正常。

  9. 已删除的服务器是集群未构筑状态。卸载要删除服务器的EXPRESSCLUSTER Server时，请参考《EXPRESSCLUSTER X 安装&设置指南》-"卸载/重装EXPRESSCLUSTER" - "卸载步骤"。

2.14. 更改服务器IP地址

开始操作后，需要更改IP地址时，请按以下步骤操作。

2.14.1. 不需要更改镜像磁盘连接的IP地址时

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式挂起集群。

  3. 从[网上邻居]的[属性]更改OS的网络配置。

  4. 使用Cluster WebUI设置模式根据更改的IP地址更改[集群属性]的 [私网] 标签页中的IP地址。

  5. NIC Link Up/Down监视资源中正在使用更改的IP地址时，在监视资源属性的[监视(固有)]标签页中更改IP地址。

  6. 从Cluster WebUI设置模式点击 [应用配置文件]，将集群配置信息反映到集群中。

  7. 使用Cluster WebUI操作模式恢复集群。

2.14.2. 需要更改镜像磁盘连接的IP地址时

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式挂起集群。

  3. 从[网上邻居]的[属性]更改OS的网络配置。

  4. 使用Cluster WebUI 的设置模式据更改的IP地址更改[集群属性]的 [私网] 标签页中的IP地址。

  5. NIC Link Up/Down监视资源中正在使用更改的IP地址时，在监视资源属性的[监视(固有)]标签页中更改IP地址。

  6. 从Cluster WebUI 的设置模式点击[应用配置文件]，将集群配置信息反映到集群中。

  7. 在所有服务器上重启OS。

2.15. 更改主机名

开始操作后，需要更改服务器的主机名时，请按以下步骤操作。

2.15.1. 不存在镜像磁盘/共享型镜像磁盘的环境

  1. 确定集群状态正常。

  2. 如果在要更改主机名的服务器上启动了组，则移动组。

  3. 在Cluster WebUI操作模式下挂起集群。

  4. 更改[我的电脑]属性中的主机名。

    注解

    此处请不要重启OS。在OS重启完成之前将无法反映集群配置信息。

  5. Cluster WebUI设置模式下点击服务器的[更改服务器名]。

  6. 把通过Cluster WebUI设置模式更改了服务器名的集群配置信息文件暂时保存在通过集群服务器可以访问的磁盘空间上。

    • 在集群服务器上使用Cluster WebUI的场合，保存在本地磁盘上。在其它的PC上使用Cluster WebUI时，保存在通过集群服务器可访问的共享目录里，或者临时保存在外部磁盘上再拷贝到集群服务器的本地磁盘上。

  7. 在任意一台集群服务器上执行以下命令，上传保存的集群配置信息。

    clpcfctrl --push -x <集群配置路径> --nocheck

    注解

    检查集群配置信息时，请在上传集群配置信息之前执行此操作。

  8. 在更改了主机名的服务器上关闭OS。

  9. 在Cluster WebUI操作模式下恢复集群。

  10. 在Cluster WebUI操作模式下重启管理器。

  11. 启动更改了主机名的服务器。集群的[集群属性]->[扩展]标签页中的[自动复归]设为[关闭]时，请使用Cluster WebUI操作模式手动恢复。

2.15.2. 存在镜像磁盘/共享型镜像磁盘的环境中

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式停止集群。

  3. 更改[我的电脑]属性中的主机名。

    注解

    此处请不要重启OS。在OS重启完成之前将无法反映集群配置信息。

  4. Cluster WebUI 设置模式下点击服务器的[更改服务器名]。

  5. 把通过Cluster WebUI更改了服务器名的集群配置信息文件暂时保存在通过集群服务器可以访问的磁盘空间上。

    • 在集群服务器上使用Cluster WebUI的场合，保存在本地磁盘上。在其它的PC上使用Cluster WebUI时，保存在通过集群服务器可访问的共享目录里，临时保存在外部磁盘上则拷贝到集群服务器的本地磁盘上。

  6. 打开所有服务器的[管理工具]的[服务]，停止EXPRESSCLUSTER Disk Agent服务。

  7. 在任意一台集群服务器上执行以下命令，上传保存的集群配置。

    clpcfctrl --push -x <集群配置路径> --nocheck

    注解

    检查集群配置信息时，请在上传集群配置信息之前执行此操作。

  8. 在所有服务器上重启OS。

2.16. 更换网卡

更换网卡时按以下步骤操作。更换镜像磁盘连接中使用的网卡时操作步骤相同。

  1. 确定集群状态正常。(要更换的网卡的异常除外。)

  2. 要更换网卡的服务器上启动了组时，移动组。如果要更换的网卡正在镜像连接中被使用，并且该镜像连接又没有使用其他网卡时，由于更换网卡，镜像磁盘恢复之前不能移动组，所以应先使用Cluster WebUI停止组。

  3. 要更换网卡的服务器中把服务的启动类型更改为手动启动。

    clpsvcctrl.bat --disable -a

  4. 在Cluster WebUI上点击要更换网卡的服务器的[服务器关机]。

  5. 关机后更换网卡。

  6. 启动已更换了网卡的服务器。

  7. 在[网上邻居]中的[属性]配置OS的网络配置。请配置与更换网卡前相同的网络设置。

  8. 打开更换了网卡的服务器的服务([控制面板] > [管理工具] > [服务])，将EXPRESSCLUSTER Server服务、步骤3中更改为手动启动的各个服务的[属性]->[启动类型]设为[自动]，重启服务器上的OS。

  9. 集群的[集群属性] -> [扩展]标签页中的[自动复归]设为[关闭]时，请使用Cluster WebUI手动恢复。

  10. 需要时移动组。

2.17. 更改磁盘配置 －共享磁盘－

2.17.1. 更换磁盘

关于共享磁盘的更换请参考58页的 "更换共享磁盘"。

2.17.2. 添加磁盘

以下是添加磁盘资源的操作步骤。如果添加共享型镜像磁盘，阅读时请将"磁盘资源"更换为"共享型镜像磁盘资源"，将"磁盘资源所用的分区"替换为"数据分区"。另外，添加共享型镜像磁盘时，需要在2个服务器组内分别添加磁盘。关于集群分区，可以使用已有的集群分区，但需要将集群分区的位移索引设置为与已有的共享型镜像磁盘不重复。

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式停止集群。

  3. 通过Cluster WebUI设置模式，在要添加磁盘资源的组的[属性]->[属性]标签页中将[启动属性]更改为手动。

  4. 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

  5. 关闭所有服务器，切断电源。

  6. 切断共享磁盘的电源，添加磁盘。

  7. 接通共享磁盘的电源，设置共享磁盘。

    • 需要重新构建RAID/或更改LUN配置时，请使用共享磁盘附带的设置工具进行配置。详细内容请参考共享磁盘附带的说明书。

  8. 仅启动1台服务器，通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])创建磁盘资源使用的分区，设置盘符。即使OS自动分配的盘符与想要分配的盘符相同，也请删除后重新设置来手动明确分配。

    注解

    分区刚刚创建完毕后，由于访问限制，尚不能进行格式化。请仅在此处设置驱动盘符。

    注解

    对共享磁盘的分区的盘符进行更改/删除时，有时会操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol <(更改对象的)盘符>: /P

    2. 通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认已从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  9. 需要新建磁盘心跳用分区时，用与创建磁盘资源分区相同的方法，创建分区后设置盘符。请不要进行分区的格式化。

  10. 因要对作为磁盘资源使用的磁盘分区进行格式化，请运行以下命令来暂时解除访问限制。

    clpvolctrl --open <作为磁盘资源使用的分区驱动盘符>

  11. 通过磁盘管理([控制面板] > [管理工具] > [计算机管理] >[磁盘管理])来执行作为磁盘资源使用的磁盘分区的格式化。

    注解

    [磁盘管理]中作为格式化对象的磁盘分区未被表示为[RAW]时,步骤10的访问限制解除未被反映在[磁盘管理]中。执行格式化之前,请根据以下步骤,向[磁盘管理]反映访问权限限制解除。

    (1)请执行[磁盘管理] > [操作] > [刷新]

    (2)请确认作为格式化对象的磁盘分区被表示为[RAW]。

  12. 为了恢复上述10中进行的暂时解除的访问限制，请执行以下的命令。

    clpvolctrl --close <作为磁盘资源使用的分区驱动盘符>

  13. 启动集群中的其他服务器，通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认在第一台服务器上能够看到创建好的分区。

  14. 按照第一台服务器的设置方法，设置磁盘资源所用分区的盘符。

  15. 创建了磁盘心跳用分区时，请按照与第一台服务器相同的方法设置磁盘心跳用分区的盘符。

  16. 启动Cluster WebUI，使用操作模式停止集群。

  17. 在Cluster WebUI设置模式中点击要添加磁盘资源的组的[添加资源]，添加磁盘资源。在组的[属性]->[属性]标签页中，将[启动属性]更新为手动。

  18. 添加了磁盘心跳用分区时，在集群的[集群属性]->[NP解决]标签页上添加磁盘网络分区解决资源。

  19. 点击Cluster WebUI设置模式 [应用配置文件]，将集群配置信息反映到集群中。

    • 上传配置时如果弹出[存在未被设定的磁盘信息，是否进行自动设定？]的消息，请选择[是]。

  20. 使用Cluster WebUI操作模式启动集群。

2.17.3. 删除磁盘

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式停止集群。

  3. 从Cluster WebUI设置模式中点击要删除磁盘资源的组。点击磁盘资源的[删除资源]。如果有共享型镜像磁盘也使用要删除的磁盘的分区，请将其删除。

  4. 使用磁盘心跳用分区时，在集群的[集群属性]->[NP解决]标签页中删除磁盘网络分区解决资源。

  5. 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

  6. 关闭所有服务器，切断电源。

  7. 切断共享磁盘的电源，拔掉磁盘。

  8. 接通共享磁盘的电源，设置共享磁盘。

    • 需要重新构建RAID/或更改LUN配置时，请使用共享磁盘附带的设置工具进行配置。详细内容请参考共享磁盘附带的说明书。

  9. 启动所有服务器。

2.18. 更改磁盘配置 －镜像磁盘－

2.18.1. 更换磁盘

关于镜像磁盘的更换请参考60页的"更换镜像磁盘"。

2.18.2. 添加磁盘

要添加镜像磁盘使用的磁盘时，请按以下步骤操作。

  1. 确定集群状态正常。

  2. 要添加磁盘的服务器上启动了组时，移动组。

  3. 使用Cluster WebUI操作模式关闭其中一端的服务器，切断电源。

  4. 添加磁盘，启动服务器。

  5. 将服务器恢复到集群中，如果已经存在镜像磁盘，请重新构建镜像。

  6. 在添加了磁盘的服务器上设置磁盘。

    • 使用磁盘管理([控制面板]>[管理工具]>[计算机管理]>[磁盘管理])，预留镜像磁盘用数据分区和集群分区。请将两个服务器数据分区和集群分区的盘符设置为相同。

  7. 在其他服务器上执行2～6的操作。

  8. 使用Cluster WebUI操作模式挂起集群。

  9. Cluster WebUI设置模式中点击要添加镜像磁盘资源的组的[添加资源]，添加镜像磁盘资源。

  10. 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

  11. 使用Cluster WebUI操作模式恢复集群。

  12. 启动添加的镜像磁盘资源或添加了镜像磁盘资源的组。如果通过[集群属性]设置了[自动镜像初始构建]，则将自动开始镜像的初始构建。如果没有设置[自动镜像初始构建]，请手动执行镜像的初始构建。

  13. 需要时移动组。

2.18.3. 删除磁盘

要删除镜像磁盘所使用的磁盘时，请按以下步骤操作。

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式停止要删除镜像磁盘资源的组。

  3. 使用Cluster WebUI操作模式挂起集群。

  4. Cluster WebUI设置模式中点击要删除镜像磁盘资源的组。点击镜像磁盘资源的 [删除资源]。

  5. 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

  6. 使用Cluster WebUI操作模式恢复集群。

  7. 使用Cluster WebUI操作模式启动组。

  8. 使用Cluster WebUI操作模式关闭没有启动组的服务器，切断电源。

  9. 拔掉磁盘，启动服务器。

  10. 移动组，在其他服务器上执行8～9的操作。

  11. 需要时移动组。

2.19. 备份/恢复数据

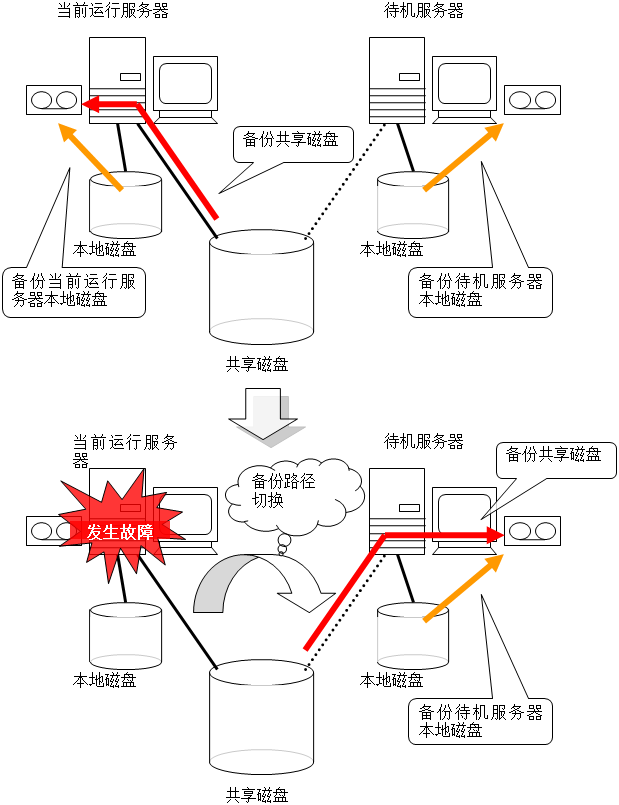

备份/恢复数据的操作示意图如下。具体的备份方法请参考各备份软件的手册。

2.20. 执行快照备份

如果使用镜像磁盘/共享型镜像磁盘，可以中断镜像，作为快照图像对待机系的数据分区进行备份。这成为快照备份。

实施快照备份时，因为镜像会被临时解除，所以不能对复制目标的待机系服务器/服务器组进行失效切换。这种状态下，解除对待机系服务器的数据分区的访问限制，进行备份。

从快照状态恢复时，请先限制磁盘访问，重新构建镜像。

关于备份的详细内容请参考各备份软件的说明书。

注解

中断镜像时，根据镜像中断的时机，有可能无法保证复制目的地数据的NTFS及作为程序数据的完整性。

2.20.1. 快照备份操作步骤

对镜像磁盘实施快照备份时，请按以下步骤操作。

  1. 在要进行备份的服务器端，停止监视备份目标镜像磁盘的镜像磁盘监视资源。

    clpmonctrl -s -m <mdw(镜像磁盘监视资源名)>

  2. 分离镜像磁盘。

    clpmdctrl --break <md(镜像磁盘资源名)>

  3. 将镜像磁盘设置为可访问状态。

    mdopen <md(镜像磁盘资源名)>

  4. 此时请备份必要的文件。

  5. 将镜像磁盘设置为禁止访问的状态。

    mdclose <md(镜像磁盘资源名)>

  6. 启动监视镜像磁盘的镜像磁盘监视资源。

    clpmonctrl -r -m <mdw(镜像磁盘监视资源名)>

  7. 将自动镜像复归设置为无效时，通过镜像磁盘列表手动操作镜像复归。

对共享型镜像磁盘实施快照备份时，在复制目标的待机系服务器组的任一服务器上通过以下步骤进行备份。

  1. 在要进行备份的服务器端执行以下命令。

    clphdsnapshot -open <共享型镜像磁盘资源名>

  2. 因为对数据分区的访问限制被解除，请备份所需的文件。

  3. 在执行了备份的服务器中，执行以下命令重新开始镜像。

    clphdsnapshot --close <共享型镜像磁盘资源名>

  4. 如果自动镜像复归被设置为无效，则需要通过镜像磁盘列表手动操作恢复镜像。

    命令的相关内容请参考《参考指南》的"EXPRESSCLUSTER命令参考"。

2.21. 与ESMPRO/AlertManager联动

EXPRESSCLUSTER通过与ESMPRO/AlertManager联动，借助显示系统异常的事件日志来进行失效切换。要执行事件日志监视，集群服务器上必须安装了 ESMPRO/ServerAgent和ESMPRO/AlertManager。

2.21.1. 环境设置

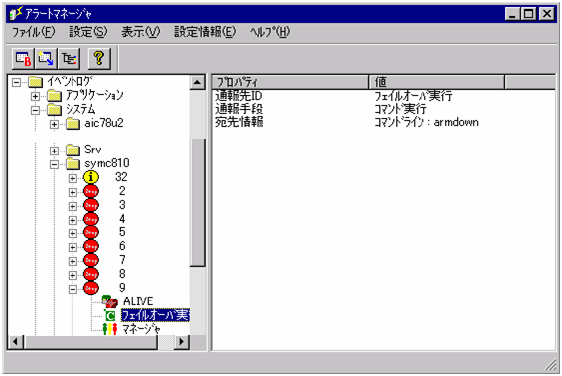

设置集群的所有服务器上，从ESMPRO/AlertManager的监视对象事件日志的通报设置中登录执行失效切换命令。

例如，查出异常时登录[ARMDOWN] 命令。

关于ESMPRO/AlertManager设置方法的详细内容，请参照ESMPRO/AlertManager的使用手册。

2.21.2. 设置UPS

如果在连接多功能UPS的设置中需要打开服务器的电源时，请将与服务器连接的UPS的背面「AUTO/LOCAL开关」切换到「LOCAL」，然后使用UPS前面的「ON/OFF开关」打开电源，再将「AUTO/LOCAL开关」切换为「AUTO」。
如果是共享磁盘的系统时，不需要对与共享磁盘连接的UPS的「AUTO/LOCAL开关」进行操作。
并且，所有服务器打开电源时，必须在Cluster WebUI所设置的[集群属性] - [超时] 标签页 - [同步缓冲时间] (默认值 5 分钟)内进行。请注意如果不能在此时间内打开服务器电源，则会发生失效切换。
此外，共享磁盘系统时，共享磁盘会在打开电源后的几分钟内进行初始化处理。初始化处理中如果启动服务器 (OS)，则共享磁盘不能被识别，因此请不要在此时间内启动服务器。

2.21.3. 更换UPS

更换多功能UPS时，请根据以下步骤进行。

  1. 使用Cluster WebUI关闭操作系统。

  2. 如果正常关机，请将UPS启动开关设置为「OFF」。

  3. 拔下与UPS的「Server」(RS232C) 端口连接的，与服务器进行通信的通信电缆线。

  4. 从UPS拔下与UPS连接的负载设备的电源电缆线。

  5. 从总电源处拔下UPS主机的电源电缆线。

  6. 更换UPS。更换时需要确认以下事项。

  • 更换共享磁盘的UPS时，请确认新设置的UPS 背面的DIP开关是否设置为「从」。

  • 更换与服务器连接的UPS时，请确认新设置的 UPS 背面的DIP开关是否设置为「主」。

  1. 将UPS 主机的电源电缆线连接到总电源处。

  2. 将与UPS连接的负载设备的电源电缆线连接到UPS。(此时，请务必注意不要弄错「Switch-out」和「UnSwitch-out」。)

  3. 将与服务器进行通信的通信电缆线连接到UPS的「Server」(RS232C) 端口。

  4. UPS的启动开关打开至「ON」，然后将UPS的「ON/OFF」开关切换为「ON」。(此时，请确认「AUTO/LOCAL开关」设置为「LOCAL」。)

  5. UPS向与各UPS的输出连接的负载设备提供电源，请将「AUTO/LOCAL 开关」切换至「AUTO」。

  6. OS正常启动后，用通常「ESMPRO/UPSController」使用的用户名(Administrator 等) 来登录。

  7. 从「开始」菜单启动「ESMPRO/UPSController」的管理器，选择正在进行UPS更换的服务器，获取UPS的信息。

  8. 如果UPS信息正常显示，表示作业结束。

此时如果不显示UPS信息，请重新显示「ESMPRO/UPSController」菜单中的「设置」/「动作环境的设置」，确认各项目的设置是否有正确设置。

  • COM 端口

  • 使用 UPS

如果正确执行上述的设置后也不能显示UPS的信息时，请确认UPS侧 (RS232C通信电缆线、DIP开关等)的设置和服务器侧 (串行端口等)的设置。

2.22. 恢复系统磁盘

2.22.1. 系统磁盘的恢复步骤

服务器的系统磁盘发生异常时，请按照以下步骤更换磁盘，恢复备份数据。选择备份后，进行EXPRESSCLUSTER的升级和构成变更操作时，请在恢复操作之后暂时将EXPRESSCLUSTER卸载，将该服务器作为新建服务器按照服务器的交换步骤进行操作。

  1. 如果要进行恢复的服务器(以下称为对象服务器)上有已经启动的组，请移动组。如果使用镜像磁盘资源和共享型镜像磁盘资源，请在组移动完毕后，请确认这些资源是否正常启动。

重要

在不进行恢复一端的服务器上，镜像磁盘资源或共享型镜像磁盘资源不是最新状态的情况下，如果恢复系统磁盘，则可能损坏数据分区上的数据。

  1. 使用镜像磁盘资源或共享型镜像磁盘资源时，执行以下步骤。

    • 在Cluster WebUI设置模式的 [集群属性]的[镜像磁盘]标签页中清除[自动镜像复归] 复选框。

    • 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

  2. 对象服务器运行时，通过[Start]菜单的[Shut Down]关机。

  3. 如果对象服务器中连接有共享磁盘，则需要断开对象服务器与共享磁盘之间的连接线缆。断开线缆时请注意以下几点。

    • 如果使用SCSI显示设备，请将二股线缆从根部断开。

    • 如果使用Fibre Channel显示设备，请断开故障服务器和Fibre Channel-HUB或Fibre Channel-Switch之间的线缆。

  4. 更换进行恢复的服务器的系统磁盘。具体更换方法请参考设备附带的用户手册。

  5. 用一般的方法安装OS。

    • OS的安装方法请参考服务器附带的用户手册。

    • 安装OS时请务必配置网络设置。另外，请按照更换磁盘前的状态安装OS的服务补丁。

  6. 确认OS正常启动后，安装备份软件。(详细内容请参考备份软件的说明书。)

  7. 使用备份软件通过备份恢复系统磁盘。

    • 没有依存于集群的注意事项。请使用一般的能够恢复注册表、覆盖同一文件的设置进行恢复。详细内容请参考备份软件的说明书。

  8. 如果对象服务器的EXPRESSCLUSTER Server服务自动启动，请更改为手动启动。

  9. 确认已恢复服务器的盘符与恢复前的有没有发生变化，如果发生变化，请按照原样进行重新设定。另外，请确认OS日期/时间与集群内其他服务器相同。

  10. 如果不能恢复SCSI控制器或FC-HBA(Host Bus Adapter)的驱动程序，请重新安装这些驱动程序。关于详细内容，请参考备份软件的说明手册。

  11. 重新启动对象服务器。如果对象服务器上没有连接共享磁盘，则不需要步骤16之前的操作。

  12. 在没有进行恢复操作的服务器上通过Web浏览器进行连接，启动Cluster WebUI。打开对象服务器的属性，对连接共享磁盘的HBA进行过滤设置。

    • 按下HBA标签页的[连接]按钮，获取对象服务器的磁盘配置信息，选中连接共享磁盘的HBA。

    • 请不要更改上述之外的设置。

  13. 通过Cluster WebUI将设置HBA过滤信息的集群配置信息从集群服务器临时保存到可以访问的磁盘空间内。

    • 如果在集群服务器上使用Cluster WebUI，则保存到本地磁盘。如果在其他PC上使用Cluster WebUI，则保存到集群服务器可以访问的共享文件夹内或临时保存到外部媒介等媒介中，然后复制到集群服务器的外部存储器。

  14. 在任一集群服务器上执行以下命令，上传保存的集群配置信息。

    clpcfctrl --push -x <集群配置信息的路径> --nocheck

  15. 关闭对象服务器，连接磁盘线缆之后重新启动。

  16. 如果还原之前目标服务器的配置与以下任何一项相对应，请在[磁盘管理]中重新创建当前分区。

    • 系统磁盘上已存在镜像磁盘资源/共享型磁盘资源的集群分区

    • 系统磁盘上已存在镜像磁盘资源/共享型磁盘资源的数据分区

    注解

    重新创建数据分区时，将大小调整为尚未还原的服务器上的数据分区。

  17. 通过对象服务器的磁盘管理画面确认共享磁盘和镜像磁盘(数据分区和集群分区)的盘符。如果盘符发生了变化，请恢复为原来的设置，重启服务器并确认盘符已经正确设置。

  18. 在没有进行恢复的服务器中通过Web浏览器连接并启动Cluster WebUI。如果对象服务器连接有共享磁盘，并且共享磁盘上存在过滤对象之外的卷，则需要在对象服务器的[属性]的[HBA]标签页中更新过滤对象外分区的信息。

  19. 与步骤14和15相同，临时保存集群配置信息，从集群服务器上通过[clpcfctrl]命令进行上传。

    • 保存集群配置信息时，当"配置信息中存在某个磁盘信息与服务器上的磁盘信息不一致。是否进行自动修正？"弹出窗口显示时，请选择 [是]。

  20. 将对象服务器的EXPRESSCLUSTER Server服务恢复成自动启动，并重启对象服务器。

  21. 如果集群的[集群属性]->[扩展]标签页的[自动复归]设置为[关闭]，则需要在Cluster WebUI设置模式中点击对象服务器的 [恢复服务器]。对象服务器中不使用镜像磁盘或者共享型镜像磁盘时，不需要进行以下步骤。

  22. 系统磁盘上创建镜像磁盘资源/共享型镜像磁盘资源时，需要在镜像复归前重新创建资源。请按照以下的步骤执行。

    23-1. 通过Cluster WebUI操作模式，停止对象的含镜像磁盘资源/共享型镜像磁盘资源在内的组。

    23-2. 挂起集群。

    23-3. 通过Cluster WebUI设置模式 ，执行对象的镜像磁盘资源/共享型镜像磁盘资源的 [删除资源]。删除前，请记下重新创建资源需要的各参数数值。

    23-4. 点击[应用配置文件]，向集群反映集群配置信息。

    23-5. 执行失效切换组的 [添加资源]。此时，请将指定的各参数设置为删除前的资源的相同值。

    23-6. 再次点击 [应用配置文件] ，向集群反映集群配置信息。

    23-7. 恢复集群。

  23. 通过Cluster WebUI的镜像磁盘列表对所有镜像磁盘资源或共享型镜像磁盘资源进行镜像复归(整体复制)。

    注解

    执行恢复(更换磁盘)的服务器上的数据有可能不是最新数据。请将不进行恢复的服务器作为复制源。
    此外，执行恢复过程中差分信息有可能不正确，因此请指定为完全复制而不是差分复制。

  24. 步骤2中将自动镜像复归设置为关闭时，在Cluster WebUI设置模式中的[集群属性]的[镜像磁盘]标签页中选中[自动镜像复归]复选框。

  25. 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

  26. 如有需要，移动组。

2.23. 更换共享磁盘

重要

使用集群管理HBA下的分区中，对于没有进行访问限制设定的分区，在步骤16之前不能进行访问。

  1. 确定集群状态正常。(要更换的磁盘的异常除外。)

  2. 启动Cluster WebUI，停止集群。如果仅有部分服务器连接到要更换的共享磁盘上，则仅停止该部分服务器。

  3. 将与要更换的共享磁盘连接的所有服务器中的[EXPRESSCLUSTER Server]服务的[启动类型]设定为[手动]。

  4. 关闭所有与要更换的共享磁盘连接的服务器，切断电源。

  5. 切断共享磁盘的电源，更换磁盘。

  6. 接通共享磁盘电源，设置共享磁盘。

  • 需要重新构建RAID/或更改LUN配置时，请使用共享磁盘附带的设置工具进行配置。详细内容请参考共享磁盘附带的说明书。

  1. 启动其中一台服务器，使用磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])创建与更换前相同的分区，设置盘符。即使OS自动分配的盘符与想要分配的盘符相同，也请删除后重新设置来手动明确分配。

    注解

    分区刚刚创建完毕后，由于访问限制，尚不能进行格式化。请只进行设置盘符的操作。

    注解

    此时可以更改磁盘资源所使用的切换分区的大小。但是共享型镜像磁盘资源的数据分区需要在两个服务器组中保持大小一致，所以如果要更改大小，需要先删除，然后在两个服务器组内更改分区大小，重新创建资源。

    注解

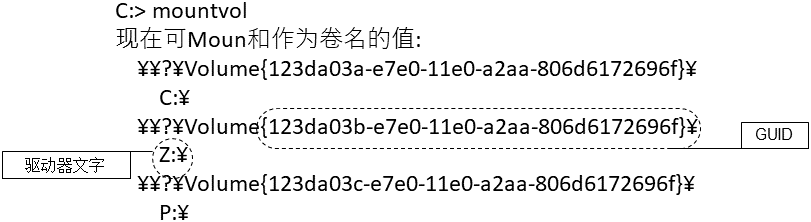

    对共享磁盘的分区的盘符进行更改/删除时，可能会操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol <(更改对象的)盘符>: /P

    2. 通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认已从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  2. 为了对作为磁盘资源使用的分区进行格式化，需执行以下命令，暂时解除访问限制。

    clpvolctrl --open <用作磁盘资源的分区驱动器盘符>

  3. 通过磁盘管理([控制面板]＞[管理工具]＞[计算机管理]＞[磁盘管理])对磁盘资源所使用的分区进行格式化。

  4. 为恢复上述8中暂时解除的访问限制，请执行以下命令。

    clpvolctrl --close <用作磁盘资源的分区驱动器盘符>

  5. 启动与已交换的共享磁盘连接的其他服务器，通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理]) 确认在第一台服务器上能够看到创建好的分区。

  6. 与第一台服务器相同，将共享磁盘的各分区的盘符设置为与磁盘更换前相同。

  7. 启动Cluster WebUI。

  8. 如果已经更换的共享磁盘中存在没有访问限制的分区，则需要打开共享磁盘连接的所有服务器的[属性]-[HBA]标签页，点击[连接]，在[不被集群系统管理的分区]中添加这些分区。

    注解

    如果更换前的共享磁盘中设置了 [从从集群管理除外的分区]时，需要先删除设置，然后重新设置。请按以下的步骤进行。

    14-1. 通过Cluster WebUI设置模式 ，打开连接更换了磁盘的服务器的 [属性] 的 [HBA] 标签页，点击[连接]。

    14-2. 选择选中了过滤的 HBA ，并删除[从集群管理除外的分区]中显示的所有分区。

    14-3. 再次点击 [添加]，添加在步骤 14-2 中删除的所有分区。

    14-4. 请确认从集群管理除外的分区中卷、磁盘编号、分区编号、容量和GUID均能显示。

  9. 如果部分服务器作为集群运行，则通过Cluster WebUI操作模式停止集群。

  10. 点击Cluster WebUI设置模式的 [应用配置文件]，将集群配置信息反映到集群中。
    当"配置信息中存在某个磁盘信息与服务器上的磁盘信息不一致。是否进行自动修正？"弹出窗口显示时，请选择 [是]。

  11. 将所有与交换的共享磁盘连接的服务器中的[EXPRESSCLUSTER Server]服务的[启动类型]恢复为[自动]。

  12. 启动Cluster WebUI，从操作模式开始集群。

  13. 如果更换的共享磁盘中存在共享型镜像磁盘资源的分区，并在[集群属性]-[镜像磁盘]标签页中设置为[自动镜像复归]，则将自动执行镜像的重新构建(全面复制)。如果设置为不执行[自动镜像复归]，请手动进行镜像的重新构建。

2.24. 更换镜像磁盘

组成镜像组的磁盘发生故障时，可以按照以下步骤更换磁盘。此外，配置磁盘阵列、重新构建磁盘阵列及通过DAC更换等识别为新建磁盘时，也需要进行本步骤。

如果要更换共享型镜像磁盘资源中进行了镜像化的本地磁盘，也可以使用以下操作步骤。此时，阅读时请将"镜像磁盘资源"替换为"共享型镜像磁盘资源"。 在使用3 台以上的服务器配置的共享型镜像磁盘资源中更换镜像化的共享磁盘时，请参阅"更换共享型镜像磁盘"的步骤。

  1. 确定集群状态正常。(要更换的磁盘的异常除外。)

  2. 要更换磁盘的服务器上启动了组时，移动组。

  3. 如果集群的[集群属性]中[自动镜像复归]复选框选中时， Cluster WebUI设置模式下打开集群的[集群属性]-[镜像磁盘]标签页，清除[自动镜像复归] 复选框，点击 [应用配置文件]将集群配置信息反映到集群中。

  4. 使用Cluster WebUI操作模式关闭要更换磁盘的服务器，切断电源。

  5. 更换磁盘，启动服务器。

  6. 在更换了磁盘的服务器上设置磁盘。

    • 使用磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])，预留镜像磁盘用的数据分区和集群分区。请将两个服务器数据分区和集群分区的盘符以及分区大小设置为相同。

  7. 如果[集群属性]的[扩展]标签页中，[自动复归]被设置为[关闭]，则通过Cluster WebUI操作模式将更换的磁盘自动恢复到集群中。

  8. 挂起集群。

  9. 启动Cluster WebUI，在步骤3中清除[自动镜像复归]复选框时，返回到选中状态。

  10. 点击Cluster WebUI设置模式中的[应用配置文件]，将集群配置信息反映到集群中。

    • 如果弹出「配置信息的磁盘信息和服务器上的磁盘信息不同，是否自动修正？」的消息，请选择[是]。

  11. 使用Cluster WebUI操作模式恢复集群，在未进行磁盘交换的服务器上启动步骤8中停止的组。

  12. 如果设置为[自动镜像复归]，则将自动执行镜像的重建(全面复制)。如果没有设置[自动镜像复归]，请手动重建镜像。

  13. 需要时移动组。

2.25. 更换共享型镜像磁盘

在使用3 台以上的服务器配置的共享型镜像磁盘资源环境中，如果配置了镜像组的共享磁盘发生了故障时，可以下面的步骤进行磁盘的更换。并且，配置了磁盘阵列时，如果进行磁盘阵列的重新配置或者在DAC 更换等中作为新磁盘识别的情况下，也需要执行本步骤。

在共享型镜像磁盘资源中更换镜像化的本地磁盘时，请按照「更换镜像磁盘」的步骤。

  1. 将集群的状态设置为正常状态。(但是更换磁盘的异常除外。)

  2. 在更换磁盘的服务器中启动组时，移动组。

  3. 在集群的 [集群属性]中选中 [自动镜像复归] 的选择框时， Cluster WebUI设置模式下打开集群的 [集群属性]->[镜像磁盘] 标签页，清除[自动镜像复归] 的复选框， 点击[反映设置] ，将集群配置信息反映到集群上。

  4. 对与要更换的共享磁盘连接的所有服务器，通过Cluster WebUI操作模式使用 [停止服务器服务]执行集群停止。

  5. 在连接要更换的共享磁盘的所有服务器上，将[EXPRESSCLUSTER Server] 服务器的 [启动的类型] 设置为 [手动]。

  6. 对与要更换的共享磁盘连接的所有服务器执行关闭操作，切断电源。

  7. 切断共享磁盘的电源，更换磁盘。

  8. 投入共享磁盘的电源，进行共享磁盘的设置。

    • 需要重新构建RAID /更改LUN 的配置时，请使用共享磁盘附带的设置工具进行配置。详细内容请参阅共享磁盘附带的说明书。

  9. 仅启动1台服务器，通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])创建磁盘更换前相同的分区，设置驱动盘符。即使OS自动分配的盘符与想要分配的盘符相同，也请删除后重新设置来手动明确分配。

    注解

    分区刚刚创建完毕后，由于访问限制，尚不能进行格式化。请仅在此处设置驱动盘符。

    注解

    作为磁盘资源使用的切换分区可以在此时机更改尺寸的大小，但是由于共享型镜像磁盘资源的数据分区在两个服务器组中需要保持相同的尺寸，因此更改尺寸时，需要先删除资源，在两个服务器组中更改了分区大小后，再重新创建资源。

    注解

    对共享磁盘的分区的盘符进行更改/删除时，可能会操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol <(更改对象的)盘符>: /P

    2. 通过 磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理] )确认已从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  10. 因要对作为磁盘资源使用的磁盘分区进行格式化，请运行以下命令来暂时解除访问限制。

    clpvolctrl --open <作为磁盘资源使用的分区驱动盘符>

  11. 通过磁盘管理([控制面板] > [管理工具] > [计算机管理] >[磁盘管理])来执行作为磁盘资源使用的磁盘分区的格式化。

  12. 为了恢复上述10中进行的暂时解除的访问限制，请执行以下的命令。

    clpvolctrl --close <作为磁盘资源使用的分区驱动盘符>

  13. 启动与更换了的共享磁盘连接的其他服务器，通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认在第一台服务器上能够看到创建好的分区。

  14. 按照第一台服务器的设置方法，设置共享磁盘上的各分区的盘符为更换磁盘前的相同盘符。

  15. 在与更换了的共享磁盘连接的所有服务器中，将[EXPRESSCLUSTER Server] 服务的 [启动的类型] 恢复为 [自动]。

  16. 启动Cluster WebUI ，对与更换了的共享磁盘连接的所有服务器，使用 [开始服务器服务] 开始集群。

    注解

    此时，有可能显示 hdw 和 hdtw 的警报通知，但是不存在问题，请接着执行下面的步骤。

  17. 挂起集群。

  18. 如果更换了的共享磁盘上存在不进行访问限制的分区时，请打开与共享磁盘连接的各服务器的 [属性] 的 [HBA] 标签页，点击[连接]，在[从集群管理除外的分区]中添加这些分区。

    注解

    如果在更换前的共享磁盘中设置了 [从集群管理除外的分区]时，请先暂时删除设置，然后重新进行设置。请按以下的步骤进行。

    1. 通过Cluster WebUI设置模式打开与更换了的磁盘连接的服务器的[属性] 的 [HBA]标签页，点击[连接]。

    2. 选择了选中了过滤的 HBA ，并删除[从集群管理除外的分区]中显示的所有分区。

    3. 再次点击 [添加]，添加步骤 18-2 中删除的所有分区。

    4. 请确认从集群管理除外的分区中卷、磁盘编号、分区编号、容量和GUID均能显示。

  19. 启动Cluster WebUI，如果步骤 3 中将 [自动镜像复归]设置为关闭时，恢复为打开。

  20. 点击Cluster WebUI设置模式的 [反映设置]，将集群配置信息反映到集群上。

    • 如果弹出[配置信息中的磁盘信息和服务器上的磁盘信息不同。是否进行自动修正？] 的消息时，请选择[是]。

  21. 从Cluster WebUI操作模式复原集群。

  22. 如果设置为[自动镜像复归]，则将自动执行镜像的重建(全面复制)。如果没有设置[自动镜像复归]，请手动重建镜像。

  23. 需要时移动组。

2.26. 共享磁盘大小扩展

请提前通过共有磁盘的设置来扩展逻辑磁盘卷等方法来确保磁盘资源使用的分区上用于大小扩展的可用空间。

要扩展的分区不能使用其他磁盘的可用空间来扩展。

  1. 确定集群状态正常。

  2. 使用Cluster WebUI操作模式将监视资源全部[暂时停止]。

  3. 除组启动着的服务器外，从Cluster WebUI操作模式上将连接着共享磁盘的剩下的全部服务器关机并切断电源。

  4. 在组启动着的服务器上，通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])执行对象磁盘的[扩展卷]。

  5. 启动已关机的所有服务器。

  6. 在所有服务器上，确认通过磁盘管理来扩展的卷的盘符是否被更改。被更改时，改回更改前的盘符。

    注解

    对共享磁盘的分区的盘符进行更改/删除时，操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol <(更改对象的)盘符>: /P

    2. 通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认已从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  7. 使用Cluster WebUI操作模式停止带有磁盘资源的组。

  8. 使用Cluster WebUI操作模式上挂起集群。

  9. 点击Cluster WebUI设置模式的[应用配置文件]，将集群配置信息反映到集群中。

    注解

    当"配置信息中存在某个磁盘信息与服务器上的磁盘信息不一致。是否进行自动修正？"弹出窗口显示时，请选择[是]。

  10. 使用Cluster WebUI操作模式恢复集群。

  11. 使用Cluster WebUI操作模式启动组。

  12. 需要时移动组。

2.27. 镜像磁盘大小扩展

注解

在数据分区区域之后，必须有足够的可用空间。
要扩展的分区不能使用其他磁盘的可用空间来扩展。

  1. 确定集群状态正常。

  2. 扩展的镜像磁盘资源处于正常状态。

  3. 请使镜像复归处于自动不执行的状态。方法是以下任一一种。

    • 更改镜像磁盘的设置后，关闭自动镜像复归

    • 暂停镜像磁盘监视资源

    有关更改镜像磁盘的设置，请参考《参考指南》的"参数的详细信息 " - "集群属性" - "镜像磁盘标签页"。

  4. 在镜像磁盘资源未处于激活状态的服务器上，执行以下clpmdctrl命令。以下是md01数据分区扩展到500GB时的示例。

    clpmdctrl --resize md01 500G

  5. 在另一台服务器上执行以下clpmdctrl命令。以下是md01数据分区扩展到500GB时的示例。

    clpmdctrl --resize md01 500G

  6. 执行以下命令，并确认两个目标服务器上的卷大小相同。

    clpvolsz <用于镜像磁盘资源的分区的驱动字符>:

  7. 在激活的服务器上执行diskpart命令。

    diskpart

  8. 在DISKPART提示符下执行list volume，确认对象数据分区的卷号(###列)。以下是执行示例。

    DISKPART> list volume

  Volume ###  Ltr Label       Fs    Type        Size     Status     Info
  ----------  --- ----------- ----  ----------  -------  ---------  --------
  Volume 0     E                    DVD-ROM       0  B   无媒体
  Volume 1     C              NTFS  Partition    99 GB   正常       boot
  Volume 2     D              NTFS  Partition   500 GB   正常
  Volume 3                    FAT32 Partition   100 MB   正常       系统

  9. 在DISKPART提示符下执行 select volume，然后选择对象卷。

    DISKPART> select volume 2

  10. 在DISKPART提示符下执行extend filesystem以扩展对象卷的文件系统。

    DISKPART> extend filesystem

  11. 在DISKPART提示符下执行exit 以结束diskpart。

    DISKPART> exit

重要

只在镜像磁盘资源状态正常的情况下可以执行clpmdctrl --resize。
步骤4和5之间发生了镜像中断时，步骤5的扩展不能执行。这时，步骤5中使用-force选项后强制执行扩展，所有步骤结束后，请执行镜像复归。
另外，使用选项-force选项后扩展大小，紧接着的镜像复归则变成全拷贝。

clpmdctrl --resize md01 500G -force

2.28. 共享型镜像磁盘大小扩展

请提前通过共有磁盘的设置来扩展逻辑磁盘卷等方法，来确保共享型镜像磁盘资源使用的分区上用于大小扩展的可用空间。

要扩展的分区不能使用其他磁盘的可用空间来扩展。

  1. 确定集群状态正常。

  2. 停止带有扩展共享型镜像磁盘资源的组。

  3. 从Cluster WebUI设置模式从组里删除要扩展共享型镜像磁盘资源(对所有要扩展的共享型镜像磁盘资源实施)。

  4. 组的[属性]的[属性]标签页中[组启动属性]为自动启动时，设置为手动启动。

  5. 点击[应用配置文件]，将集群配置信息反映到集群中。此时，询问是否恢复集群时，选择[取消]。

  6. 两服务器组上各组规定1台服务器进行以下步骤的作业(以下叫做[作业服务器])。

  7. 除各作业服务器外全部的服务器关机。

  8. 共享型镜像磁盘资源里已使用共享磁盘的所有作业服务器上，使用以下命令允许访问要扩展的分区。未使用共享磁盘的作业服务器此步骤不要。

    clpvolctrl --open <分区的盘符>

  9. 各作业服务器上通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])执行对象磁盘的[扩展卷]。

  10. 各作业服务器上扩展卷大小后，执行以下命令，确认卷的大小是否一致。
    clpvolsz <分区的盘符>:
  11. 各作业服务器上用clpvolctrl执行以下命令，禁止对扩展后的分区的访问。未执行步骤8的服务器此步骤不要。
    clpvolctrl --close <分区的盘符>

  12. 启动除作业服务器外的所有服务器。

  13. 所有的服务器上，确认通过磁盘管理扩展的卷的盘符是否被更改。被更改时，改回更改前的盘符。

    注解

    对共享磁盘的分区的盘符进行更改/删除时，操作失败。请根据以下规避方法进行设置。

    1. 从命令提示符上执行以下命令，删除盘符。

      mountvol <(更改对象的)盘符>: /P

    2. 通过磁盘管理([控制面板] > [管理工具] > [计算机管理] > [磁盘管理])确认已从更改对象磁盘删除盘符。

    3. 从[磁盘管理]添加盘符。

  14. 从Cluster WebUI设置模式重新创建步骤3中删除的各个共享型镜像磁盘资源。

  15. 点击[应用配置文件]，将集群配置信息反映到集群中。

  16. 使用Cluster WebUI操作模式恢复集群。作业服务器以外的服务器逐个开启服务。

  17. 从镜像磁盘列表点击在扩展的共享型镜像磁盘资源，拥有最新信息的服务器作为复制源，进行全盘拷贝。

  18. 启动组，确认各个共享型镜像磁盘资源已正常启动。

  19. 步骤4中，[组启动属性]从自动启动更改为手动启动时，从Cluster WebUI设置模式改回自动启动，点击[应用配置文件]，将集群配置信息反映到集群中。

  20. 需要时移动组。

2.29. 更换磁盘阵列控制器/上载固件

更换磁盘阵列控制器(DAC)或上载固件时，即便实际没有进行磁盘的更换，也有可能被OS 作为新磁盘来识别。根据OS识别磁盘的不同方式须执行不同的必要操作。更换磁盘阵列控制器(DAC)或上载固件时，请务必按以下步骤进行。

  1. 将集群状态置于正常状态。

  2. 更换DAC或执行固件上载的服务器(以下,统称对象服务器)上启动组时，转移组。

  3. 更换DAC或上载固件前，请执行以下的命令，确认所有的镜像磁盘资源和共享型镜像磁盘资源的分区的「驱动盘符」和「GUID」的组合。

    mountvol

    输出例：

  4. 更换DAC时通过Cluster WebUI操作模式使对象服务器关机来切断服务器电源。

  5. 执行DAC更换或固件上载。更换DAC时,开启对象服务器电源启动OS。

  6. DAC更换或固件上载结束后，为了确认镜像磁盘资源或共享型镜像磁盘资源所使用的磁盘,已经被OS作为已有的磁盘所识别,需执行以下的步骤。

    对象服务器上执行以下命令, 确认镜像磁盘资源和共享型镜像磁盘资源的「驱动盘符」和「GUID」的组合和步骤3的执行结果相比是否发生变化。

    mountvol

  7. 所有的镜像磁盘资源和共享型镜像磁盘资源的「驱动盘符」和「GUID」的组合和步骤3的确认结果相比没有发生变化时,说明被OS作为已知磁盘识别。此时继续执行10以后的步骤(步骤8~9, 不需要执行)。
    如果确认的内容和步骤3.相比发生变化时，说明被OS作为新磁盘识别。此时继续执行步骤8.之后的操作。

  8. 在对象服务器上确认磁盘设置。

    • 使用磁盘管理([控制面板]＞[管理工具]＞[计算机管理]＞[磁盘管理])，确认数据分区和集群分区的驱动盘符。如果驱动盘符变化了,设定为原来的驱动盘符。

  9. 在Cluster WebUI操作模式上重启对象服务器。

    • 在上述步骤8中修改了驱动盘符时，请按照[更换镜像磁盘]的步骤7到步骤11重新设定集群信息。此时，请将"更换磁盘的服务器"作为"对象服务器"看待。

  10. 复归对象服务器的集群。

    • 自动复归模式下，将自动复归到集群。

  11. 通过[集群属性]->[镜像磁盘]标签页执行[自动镜像复归]设定时，自动进行镜像的重新构筑(全复制)。不执行[自动镜像复归]设定时，请手动进行镜像的重新构筑。

    • 镜像重新构筑异常结束时，请按照[更换镜像磁盘]的步骤8到步骤12重新设定集群信息。此时，请将"更换磁盘的服务器"作为"对象服务器"看待。

  12. 若有必要，转移组。

2.30. 更换FibreChannel HBA/SCSI/SAS控件

如果要更换与共享磁盘连接的HBA，请按照以下步骤进行操作。

  1. 如果要更换HBA的服务器(以后简称对象服务器)组正在运行，请移动到其他服务器组。

  2. 将对象服务器的EXPRESSCLUSTER Server服务更改为手动启动。

  3. 关闭对象服务器，更换HBA。

  4. 在拔出磁盘线缆的状态下启动对象服务器。

  5. 从Cluster WebUI设置模式选择对象服务器的属性画面，对更换后的HBA进行过滤设置。

    • 按下HBA标签页中的连接按钮，获取对象服务器的磁盘配置信息，选中更换后的HBA。

    • 请不要更改上述之外的其他设置。

  6. 通过Cluster WebUI将设置HBA过滤信息的集群配置信息从集群服务器临时保存到可以访问的磁盘空间内。

    • 如果在集群服务器上使用Cluster WebUI，则保存到本地磁盘。如果在其他PC上使用Cluster WebUI，则保存到集群服务器可以访问的共享文件夹内或临时保存到外部媒介等媒介中，然后复制到集群服务器的外部存储器。

  7. 在任一集群服务器上执行以下命令，上传保存的集群配置信息。

    clpcfctrl --push -x <集群配置信息的路径> --nocheck

  8. 关闭对象服务器，连接磁盘线缆。

  9. 启动对象服务器，通过磁盘管理画面确认共享磁盘的盘符。如果盘符发生了变化，请恢复为原来的设置，重启服务器并确认盘符已经正确设置。

  10. 从Cluster WebUI设置模式打开对象服务器的属性，确认[HBA]标签页的设置。如果存在非访问限制共享磁盘的分区，确认[从集群管理除外的分区]栏上登录分区信息。

  11. 与步骤6和7相同，临时保存集群配置信息，从集群服务器上通过以下命令进行上传。

    clpcfctrl --push -x <集群配置信息的路径> --nocheck

    • 保存集群配置信息时，当"配置信息中存在某个磁盘信息与服务器上的磁盘信息不一致。是否进行自动修正？"弹出窗口显示时，请选择 [是]。

  12. 将对象服务器的EXPRESSCLUSTER Server服务恢复成自动启动，并重启对象服务器。

  13. 如果集群的[集群属性]->[扩展]标签页的[自动复归]设置为[关闭]，则需要在Cluster WebUI操作模式中选择对象服务器的[恢复服务器]。

  14. 根据需要移动组。

2.31. 咨询时所需信息

咨询时所需信息如下所示。

  1. 故障现象
    请描述故障内容。
    例) 失效切换组(failover1)从server1向server2进行失效切换时失败。
  2. 故障发生时间
    例) 2018/01/01 00:00左右
  3. 发生故障的服务器名称
    例) server2
  4. EXPRESSCLUSTER的版本
    例) EXPRESSCLUSTER X 4.2
  5. 发生故障时EXPRESSCLUSTER的日志以及事件日志
    日志可以使用Cluster WebUI采集，或使用日志采集命令采集。使用Cluster WebUI 时请参考在线版手册，使用收集日志命令时请参考《参考指南》的"EXPRESSCLUSTER命令参考"的"收集日志(clplogcc命令)"。
