5.20. File バインディングと User Processor エンジンの利用４（EDIトランスレータ）

5.20.1. 概要

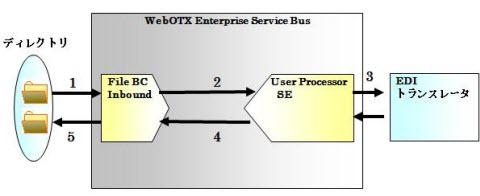

図4.21.1-1

1. File BC(Inbound)が入力ディレクトリからファイルを取得します。
2. File BCは取得したファイルをUserProcessor SEへ転送します。
3. UserProcessor SEはEDIトランスレータを呼び出します。
4. UserProcessor SEがFile BCへ変換されたメッセージを返信します。
5. File BCは応答を出力ディレクトリにファイル出力します。

5.20.2. 構成

5.20.3. 実行手順

環境構築

1. EDIトランスレータをインストールしてください。
   このサンプルのサービスアセンブリの設定に合わせて、EDIトランスレータのインストールパスはWindowsの場合C:\EDITranslatorに、Unixの場合/opt/EDITranslatorにしてください。
2. コマンドプロンプトからotxadminを起動します。

   C:\>otxadmin

   list-domainsコマンドを実行しドメインの起動状況を確認します。


   otxadmin> list-domains
    domain1 running
    WebOTXAdmin running


   domain1がrunningとなっていればドメインは起動しています。
   もしdomain1がnot runningの場合は、start-domainコマンドでdomain1を起動します。


   otxadmin> start-domain domain1

3. ドメインの起動を確認できたら、loginコマンドでログインを行います。


   otxadmin> login --user <ユーザ名> --password <パスワード>

   domain1を6212ポート以外で運用している場合は、portオプションでポート番号を指定してください。
4. EDIトランスレータの下記のJARファイルをClasspathへ追加します。%N_TRANS_PATH% はEDIトランスレータのインストールパスです。

   • %N_TRANS_PATH%\lib\nTrans.jar
   • %N_TRANS_PATH%\lib\ExtendFuncs.jar
   • %N_TRANS_PATH%\lib\CommonFuncs.jar
   • %N_TRANS_PATH%\lib\log4j-x.x.x.jar
   設定方法は、マニュアル [ Java VMオプションの設定 ] を参照してください。有効にするにはドメインの再起動が必要です。

   コマンドの実行例です。
   Windows：


   otxadmin> set server.java-config.classpath-suffix="C:\EDITranslator\lib\nTrans.jar;C:\EDITranslator\lib\ExtendFuncs.jar;C:\EDITranslator\lib\CommonFuncs.jar;C:\EDITranslator\lib\log4j-1.2.16.jar"

   Unix：


   otxadmin> set server.java-config.classpath-suffix="/opt/EDITranslator/lib/nTrans.jar:/opt/EDITranslator/lib/ExtendFuncs.jar:/opt/EDITranslator/lib/CommonFuncs.jar:/opt/EDITranslator/lib/log4j-1.2.16.jar"

5. ドメインを停止します。

   otxadmin> stop-domain domain1

6. 以下に示すEDIトランスレータのJARファイルを ${INSTANCE_ROOT}/lib/ext/ へコピーします
   • ${N_TRANS_PATH}\processor\xalan\serializer.jar
   • ${N_TRANS_PATH}\processor\xalan\xalan.jar
   • ${N_TRANS_PATH}\processor\xalan\xercesImpl.jar
   • ${N_TRANS_PATH}\processor\xalan\xml-apis.jar
7. <domain1ルートディレクトリ>\config\server.policy の末尾に以下の設定を追加します。
   Windows：
      grant codeBase "file:C:/EDITranslator/-" {
         permission java.lang.RuntimePermission "createClassLoader";
         permission java.io.FilePermission "${N_TRANS_TMP_PATH}/-", "delete";
         permission java.lang.RuntimePermission "getenv.N_TRANS_PATH";
      };
   Unix：
      grant codeBase "file:/opt/EDITranslator/-" {
         permission java.lang.RuntimePermission "createClassLoader";
         permission java.io.FilePermission "${N_TRANS_TMP_PATH}/-", "delete";
         permission java.lang.RuntimePermission "getenv.N_TRANS_PATH";
      };

8. ドメインを起動します。

   otxadmin> start-domain domain1

1. otxadminでを実行しドメインの起動状況を確認します。
   domain1がrunningとなっていればドメインは起動しています。
   もしdomain1がnot runningの場合は、start-domainコマンドでdomain1を起動します。

2. ドメインの起動を確認できたら、loginコマンドでログインを行います。
3. ログイン後、list-jbi-binding-componentsコマンドで各コンポーネントの起動状況を確認します。


   otxadmin> list-jbi-binding-components

    ================================
    List of Binding Components
    ================================
    Name : CORBABinding
    State: Started
    --------------------------------
    Name : FTPBinding
    State: Started
    --------------------------------
    Name : FileBinding
    State: Started
    --------------------------------
    （中略）
    --------------------------------
    Name : SOAPBinding
    State: Started
    --------------------------------


   FileBindingがstartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component FileBinding

4. list-jbi-service-enginesコマンドで各サービスエンジンの起動状況を確認します。


   otxadmin> list-jbi-service-engines

   ================================
   List of Service Engines
   ================================
   Name : CBREngine
   State: Started
   --------------------------------
   Name : SequencingEngine
   State: Started
   --------------------------------
   Name : UserProcessorEngine
   State: Started
   --------------------------------
   Name : XSLTEngine
   State: Started
   --------------------------------


   UserProcessorEngineがstartedになっていることを確認します。
   もしStoppedになっている場合は、start-jbi-componentコマンドで起動します。


   otxadmin> start-jbi-component UserProcessorEngine

1. WebOTX Developer's Studioが利用できる場合
2. WebOTX Developer's Studioがなく、統合運用管理ツールが利用できる場合
3. WebOTX Developer's Studio、統合運用管理ツールいずれも利用できない場合

1. Developer's Studioを起動します。
2. ヘルプメニューからヘルプ目次をクリックします。
3. 目次から、WebOTX Guide(Enterprise Service Bus) > サンプル集を開きます。
   表からproj_21_FileInbound_UserProcessorOutboundをクリックすることで、プロジェクトをインポートします。
4. UNIX環境で実行する場合は、File BCとUserProcessor SEの設定を変更する必要があります。

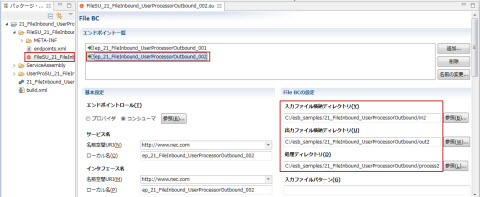

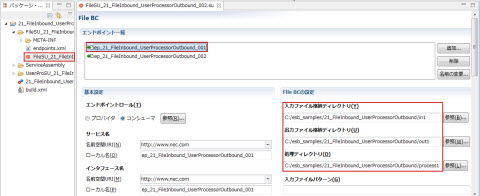

   パッケージ・エクスプローラからFileSUをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   入力ファイル格納ディレクトリ、出力ファイル格納ディレクトリ、処理ディレクトリを/opt/esb_samples/...のように修正してください。




   図4.21.3-1





   図4.21.3-2

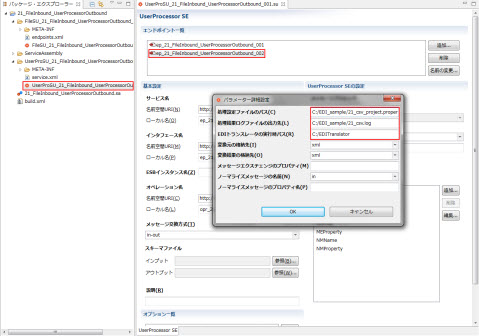

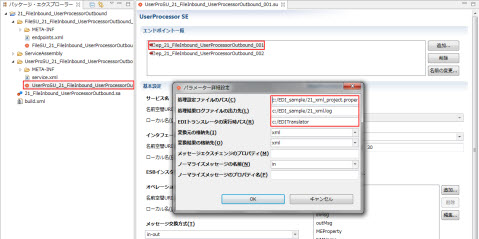

   パッケージ・エクスプローラからUserProSUをダブルクリックしてSUエディタを開き、エンドポイントを選択します。
   プロセッサのパラメーターの処理設定ファイルのパスを/opt/EDI_sample/21_***_project_unix.propertiesに、処理結果ログファイルの出力先を/opt/EDI_sample/...に、EDIトランスレータの実行時パスを/opt/EDITranslatorに修正してください。




   図4.21.3-3





   図4.21.3-4




5. パッケージエクスプローラからプロジェクトを右クリックし、実行 > サーバーで実行 を選択します。
6. 配備先のサーバーを選択し、配備を行います。

1. 21_FileInbound_UserProcessorOutbound.zip(unixの場合21_FileInbound_UserProcessorOutbound_unix.zip)を適当なディレクトリに保存します。
2. 統合運用管理ツールを起動します。
3. domain1を右クリックし接続を選択します。ユーザ名、パスワードを入力し接続ボタンをクリックします。
4. domain1配下のアプリケーションサーバ > ESB > サービスアセンブリを右クリックしサービスアセンブリの配備を選択します。
5. 参照ボタンから21_FileInbound_UserProcessorOutbound.zip(unixの場合21_FileInbound_UserProcessorOutbound_unix.zip)を選択します。
   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は、アプリケーショングループとプロセスグループを指定します。
   配備ボタンを押すと配備が実行されます。


1. 21_FileInbound_UserProcessorOutbound.zip(unixの場合21_FileInbound_UserProcessorOutbound_unix.zip)を適当なディレクトリに保存します。
2. otxadminを起動し、ログインします。
3. deploy-jbi-service-assemblyコマンドで21_FileInbound_UserProcessorOutbound.zip(unixの場合21_FileInbound_UserProcessorOutbound_unix.zip)の配備を行います。
   WebOTX AS Express、もしくはWebOTX AS Standard/Enterpriseのスタンダードモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly <21_FileInbound_UserProcessorOutbound.zip/21_FileInbound_UserProcessorOutbound_unix.zipへのパス>

   WebOTX AS Standard/Enterpriseのアドバンスドモードの場合は以下を実行します。


   otxadmin> deploy-jbi-service-assembly --apgroup <アプリケーショングループ名> --pgroup <プロセスグループ名> <21_FileInbound_UserProcessorOutbound.zip/21_FileInbound_UserProcessorOutbound_unix.zipへのパス>

1. アプリケーションサーバ > ESB > サービスアセンブリ > 21_FileInbound_UserProcessorOutboundを右クリックし起動を選択します。

1. start-jbi-service-assemblyコマンドを実行します。

   otxadmin> start-jbi-service-assembly 21_FileInbound_UserProcessorOutbound

実行

1. *.properties、*.xsd、*.xslファイルをC:\EDI_sampleにコピーします。
2. XML フォーマットでは21_TestData.xmlをC:\esb_samples\21_FileInbound_UserProcessorOutbound\in1にコピーします。
   C:\esb_samples\21_FileInbound_UserProcessorOutbound\in1ディレクトリにコピーしたファイルが削除されます。
   C:\esb_samples\21_FileInbound_UserProcessorOutbound\out1にout_21_TestData_*****.txtが生成されていることを確認します。内容は下記の通りです。


   1  Ａ社  　　　　　　8534      1050001             東京都港区芝１0312340001


3. テキスト(固定長) フォーマットでは21_TestData.csvをC:\esb_samples\21_FileInbound_UserProcessorOutbound\in2にコピーします。
   C:\esb_samples\21_FileInbound_UserProcessorOutbound\in2ディレクトリにコピーしたファイルが削除されます。
   C:\esb_samples\21_FileInbound_UserProcessorOutbound\out2にout_21_TestData_*****.txtが生成されていることを確認します。内容は下記の通りです。


   1  Ａ社  　　　　　　8534      1050001             東京都港区芝１0312340001
   2  Ａ社  　　　　　　8535      1050001             東京都港区芝１0312340002
   3  Ａ社  　　　　　　8536      1050001             東京都港区芝１0312340003


メッセージログの確認

環境クリア

1. ウィンドウ > ビューの表示 > サーバー を選択します。
2. 表示されたサーバーのビューから配備したサービスアセンブリを右クリックし、除去を選択します。

1. アプリケーションサーバ > ESB > サービスアセンブリ > 21_FileInbound_UserProcessorOutboundを右クリックし、
   シャットダウンを選択します。
2. シャットダウン完了後、再び21_FileInbound_UserProcessorOutboundを右クリックし配備解除を選択します。

1. shut-down-jbi-service-assemblyコマンドで21_FileInbound_UserProcessorOutboundをシャットダウンします。


   otxadmin> shut-down-jbi-service-assembly 21_FileInbound_UserProcessorOutbound

2. undeploy-jbi-service-assemblyコマンドで21_FileInbound_UserProcessorOutboundを配備解除します。


   otxadmin> undeploy-jbi-service-assembly 21_FileInbound_UserProcessorOutbound

1. C:\esb_samples\21_FileInbound_UserProcessorOutbound(unixの場合/opt/esb_samples/21_FileInbound_UserProcessorOutbound)ディレクトリを削除します。
