3.2.7. JDBCバインディング

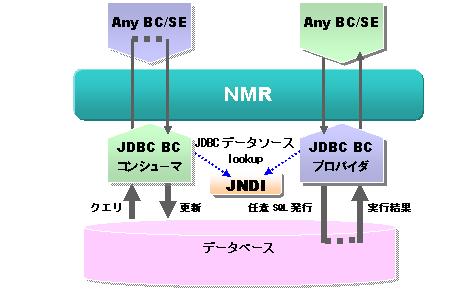

図2.9.7-1

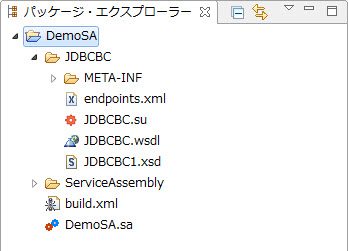

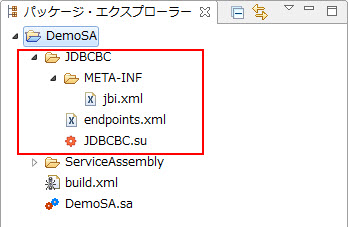

3.2.7.1. サービスユニットのファイル構成

図2.9.7.1-1

<?xml  version="1.0"  encoding="UTF-8"?>
<definitions  name="select"
    targetNamespace="http://www.nec.co.jp/jbi/sample1.wsdl"
⇒サービス名、インタフェース名、オペレーション名の名前空間URIに対応
    xmlns:tns="http://www.nec.co.jp/jbi/sample1.wsdl"
    xmlns="http://schemas.xmlsoap.org/wsdl/"
    xmlns:xsd="http://www.w3.org/2001/XMLSchema"
    xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/" xmlns:tns1="http://com.nec.webotx">
    <types>
        <schema  targetNamespace="http://com.nec.webotx"
            xmlns="http://www.w3.org/2001/XMLSchema" xmlns:tns="http://com.nec.webotx">
            <complexType  name="SimpleRecordBean">
⇒１レコードの型定義
                <sequence>
                    <element  name="CUSTOMER_ID"  type="string"/>
                    <element  name="CITY"  type="string"/>
                    <element  name="NAME"  type="string"/>
                    <element  name="EMAIL"  type="string"/>
                    <element  name="PHONE"  type="decimal"/>
⇒各要素はオペレーション定義のパラメタに対応
                </sequence>
            </complexType>


            <complexType  name="SimpleRecords">
⇒複数レコードの型定義
                <sequence>
                    <element  name="value"  type="tns:SimpleRecordBean"  minOccurs="0"  maxOccurs="unbounded"/>
                </sequence>
            </complexType>
        </schema>
    </types>


    <message  name="consumerSelect_IN">
        <part  name="record"  type="tns1:SimpleRecords"/></message>
    <message  name="consumerSelect_OUT"></message>
    <message  name="providerInsert">
        <part  name="record"  type="tns1:SimpleRecords"/></message>
    <message  name="providerInsertResponse"></message>


    <portType  name="sampleConsumerPort">
⇒インタフェース名のローカル名に対応（コンシューマ）
        <operation  name="moveRecords"  parameterOrder="recoeds">
            <input  message="tns:consumerSelect_IN"/>
            <output  message="tns:consumerSelect_OUT"/></operation>
    </portType>
    <portType  name="sampleProviderPort">
⇒インタフェース名のローカル名に対応（プロバイダ）
        <operation  name="moveRecords"  parameterOrder="recoeds">
            <input  message="tns:providerInsert"/>
            <output  message="tns:providerInsertResponse"/></operation>
    </portType>


    <binding  name="sampleConsumerBinding"  type="tns:sampleConsumerPort">
        <soap:binding  transport="http://schemas.xmlsoap.org/soap/http"  style="rpc"/>
        <operation  name="moveRecords">
⇒オペレーション名のローカル名に対応（コンシューマ）
            <soap:operation  soapAction=""/>
            <input>
                <soap:body  use="literal"  namespace="http://www.nec.co.jp/jbi/sample.wsdl"/></input>
            <output>
                <soap:body  use="literal"  namespace="http://www.nec.co.jp/jbi/sample.wsdl"/></output></operation>
    </binding>
    <binding  name="sampleProviderBinding"  type="tns:sampleProviderPort">
        <soap:binding  transport="http://schemas.xmlsoap.org/soap/http"  style="rpc"/>
        <operation  name="moveRecords">
⇒オペレーション名のローカル名に対応（プロバイダ）
            <soap:operation  soapAction=""/>
            <input>
                <soap:body  use="literal"  namespace="http://www.nec.co.jp/jbi/sample.wsdl"/></input>
            <output>
                <soap:body  use="literal"  namespace="http://www.nec.co.jp/jbi/sample.wsdl"/></output></operation>
    </binding>


    <service  name="sampleService">
⇒サービスのローカル名に対応
        <port  name="sampleConsumer"  binding="tns:sampleConsumerBinding">
            <soap:address  location="http://localhost/default/sample/consumer"/></port>
        <port  name="sampleProvider"  binding="tns:sampleProviderBinding">
            <soap:address  location="http://localhost/default/sample/provider"/></port></service>
</definitions>

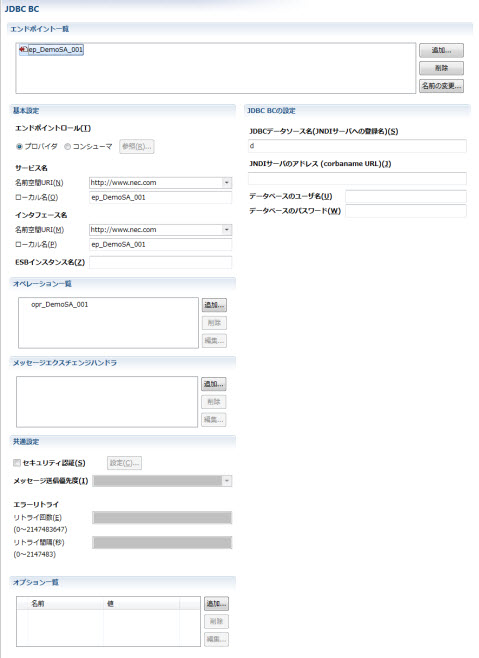

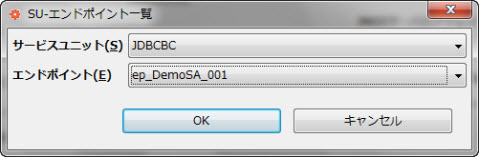

3.2.7.2. エンドポイントの設定

図2.9.7.2-1

Memo
 エンドポイントを追加する方法については、 2.7.1. エンドポイントの追加 をご覧下さい。

図2.9.7.2-2

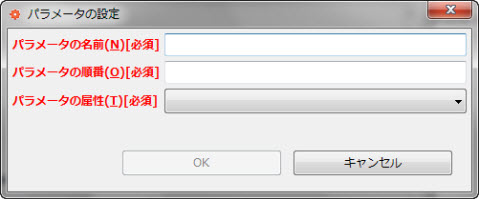

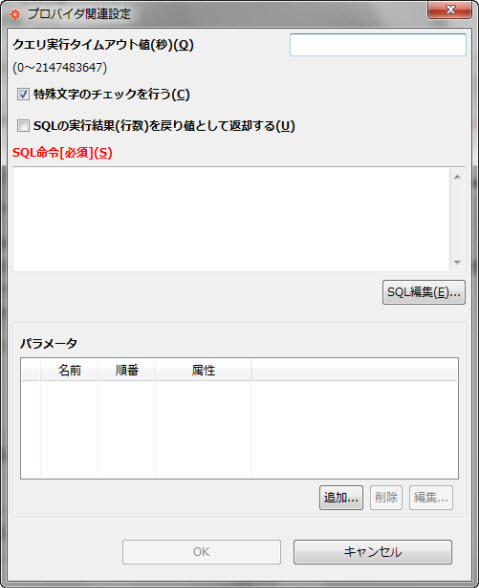

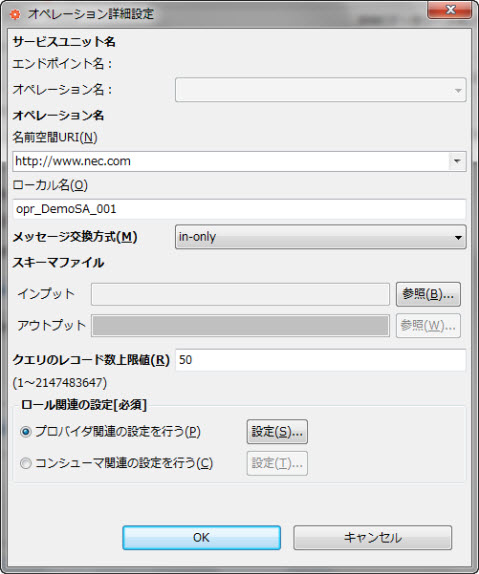

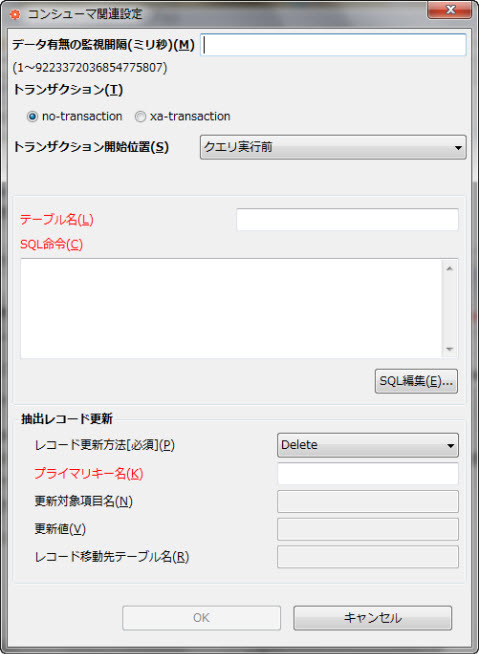

3.2.7.3. オペレーション設定

図2.9.7.3-1

図2.9.7.3-2

図2.9.7.3-3

図2.9.7.3-4

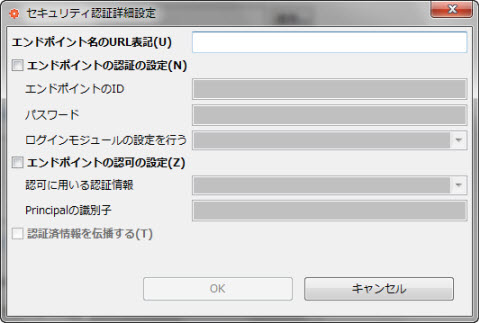

3.2.7.4. セキュリティ認証の設定

図2.9.7.4-1

3.2.7.5. メッセージ送信優先度の設定

3.2.7.6. エラーリトライの設定

3.2.7.7. オプション一覧の設定

3.2.7.8. メッセージエクスチェンジハンドラの設定

3.2.7.9. メッセージ交換方式(MEP)

•   対象レコードの削除


•   対象レコードの監視対象外テーブルへの移動


•   対象レコードの対象項目の値を変更

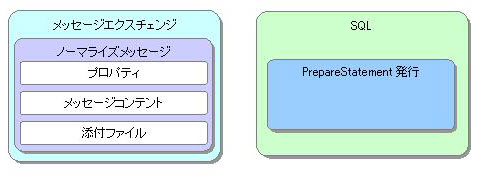

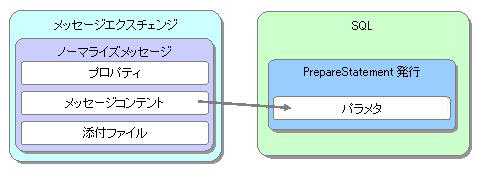

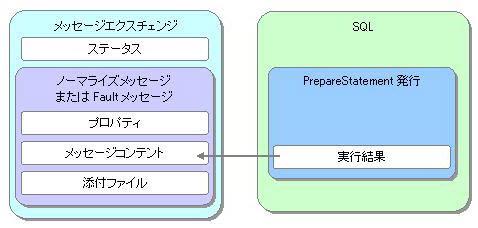

3.2.7.10. ノーマライズ規則

図2.9.7.10-1

図2.9.7.10-2

図2.9.7.10-3

図2.9.7.10-4

WSDL1.1で定義されている範囲内で、java.sql.Typesにおける次のタイプの受け渡しをサポートしています。次にその一覧を示します。また、CLOB、BLOBについてはOracleのみがサポート対象です。

3.2.7.11. ノーマライズメッセージ

// SQL
select * from SAMPLE_IN_TABLE;
// 取得レコード
CUSTOMER_ID="11" #primaryKey
CITY="Tokyo"
NAME="suzuki taro"
EMAIL="suzuki_taro@sample.co.jp"
PHONE="11223344556"

<moveRecords xmlns="http://www.nec.co.jp/jbi/sample.wsdl">
  <record xmlns="">
    <value>
      <CUSTOMER_ID>11</CUSTOMER_ID>
      <CITY>Tokyo</CITY>
      <NAME>suzuki taro</NAME>
      <EMAIL>suzuki_taro@sample.co.jp</EMAIL>
      <PHONE>11223344556</PHONE>
    </value>
  </record>
</moveRecords>

<moveRecords xmlns="http://www.nec.co.jp/jbi/sample.wsdl">
  <record xmlns="">
    <value>
      <CUSTOMER_ID>11</CUSTOMER_ID>
      <CITY>Tokyo</CITY>
      <NAME>suzuki taro</NAME>
      <EMAIL>suzuki_taro@sample.co.jp</EMAIL>
      <PHONE>11223344556</PHONE>
    </value>
  </record>
</moveRecords>

insert into SAMPLE_OUT_TABLE(CUSTOMER_ID,CITY,NAME,EMAIL,PHONE)
  values ('11','Tokyo','suzuki taro','suzuki_taro@sample.co.jp','11223344556');

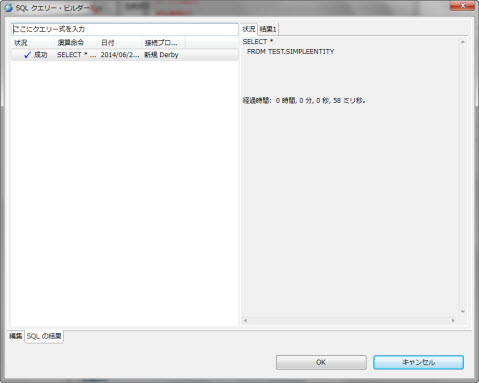

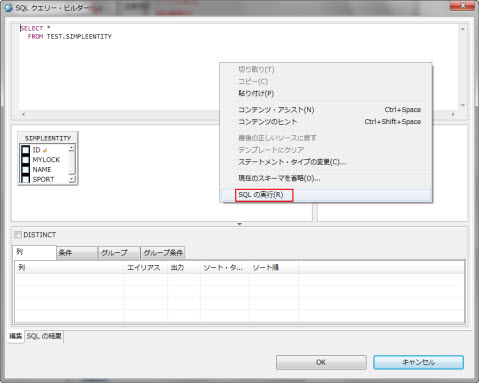

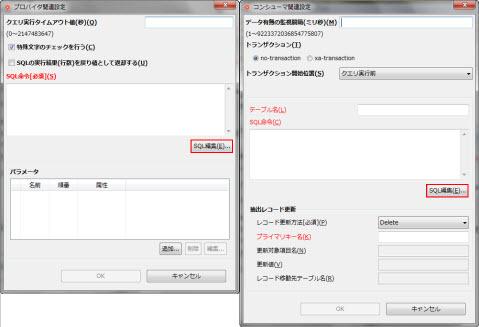

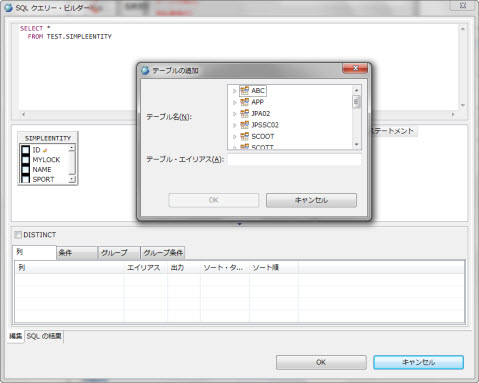

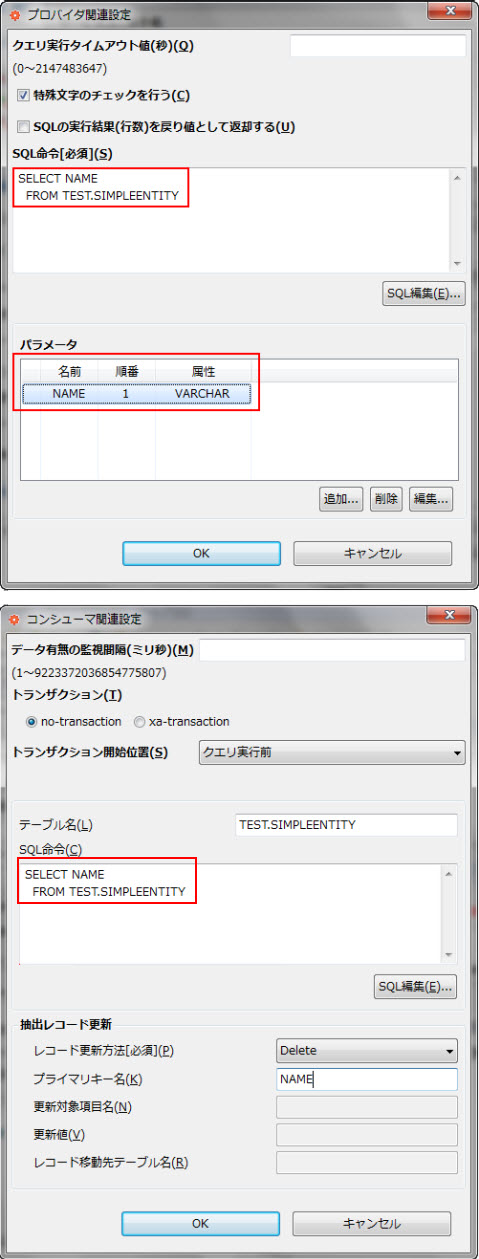

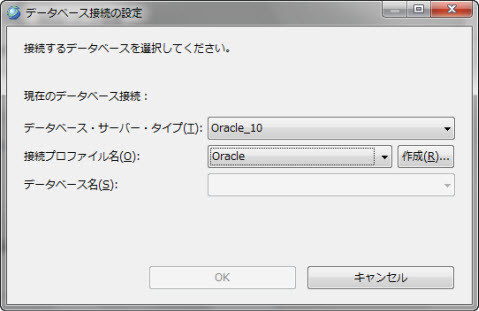

3.2.7.12. Eclipse DTP(Data Tools Platform)との連携

• テーブル定義の参照/マウス操作でのSQL命令とパラメータ作成
• 開発ツールから直接、SQL命令のテスト実行

図2.9.7.12-1

図2.9.7.12-2

図2.9.7.12-3

図2.9.7.12-4

図2.9.7.12-5

図2.9.7.12-6

図2.9.7.12-7

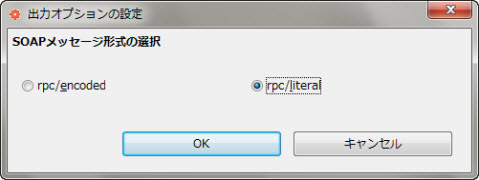

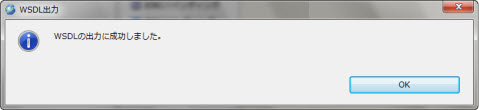

3.2.7.13. WSDLファイルの生成

図2.9.7.13-1

• rpc/encoded
• rpc/literal

図2.9.7.13-2

図2.9.7.13-3

図2.9.7.13-4

図2.9.7.13-5
